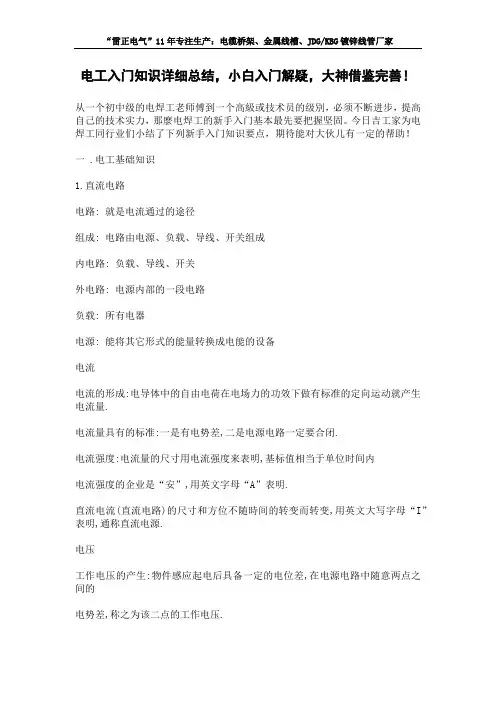

电工入门知识详细总结，小白入门解疑，大神借鉴完善！从一个初中级的电焊工老师傅到一个高級或技术员的级別，必须不断进步，提高自己的技术实力，那麼电焊工的新手入门基本最先要把握坚固。
今日吉工家为电焊工同行业们小结了下列新手入门知识要点，期待能对大伙儿有一定的帮助！一 .电工基础知识1.直流电路电路: 就是电流通过的途径组成: 电路由电源、负载、导线、开关组成内电路: 负载、导线、开关外电路: 电源内部的一段电路负载: 所有电器电源: 能将其它形式的能量转换成电能的设备电流电流的形成:电导体中的自由电荷在电场力的功效下做有标准的定向运动就产生电流量.电流量具有的标准:一是有电势差,二是电源电路一定要合闭.电流强度:电流量的尺寸用电流强度来表明,基标值相当于单位时间内电流强度的企业是“安”,用英文字母“A”表明.直流电流(直流电路)的尺寸和方位不随時间的转变而转变,用英文大写字母“I”表明,通称直流电源.电压工作电压的产生:物件感应起电后具备一定的电位差,在电源电路中随意两点之间的电势差,称之为该二点的工作电压.工作电压的方位:一是高电位偏向低电位差;二是电位差随定位点不一样而更改.电动势感应电动势的界定:一个开关电源可以使电流量不断持续沿电源电路流动性,便是因为它能使电源电路两边保持一定的电势差.这类电源电路两边造成和保持电势差的工作能力就叫电源电动势.开关电源内感应电动势的方位:由低电位移向高电位电阻电阻的定义: 自由电子在物体中移动受到其它电子的阻碍,对于这种导电所表现的能力就叫电阻.电阻的单位是“欧姆”,用字母“R”表示.欧姆定律U = IR全电路欧姆定律: 在闭合电路中(包括电源),电路中的电流与电源的电动势成正比,与电路中负载电阻及电源内阻之和成反比,称全电路欧姆定律电路的连接(串连、并连、混连)串联电路电阻串联将电阻首尾依次相连,但电流只有一条通路的连接方法.电路串联的特点为电流与总电流相等,即I = I1 = I2 = I3…总电压等于各电阻上电压之和,即U = U1 + U2 + U3…总电阻等于负载电阻之和,即R = R1 + R2 + R3…各电阻上电压降之比等于其电阻比,即, , …电源串联: 将前一个电源的负极和后一个电源的正极依次连接起来.特点: 可以获得较大的电压与电源.计算公式为E = E1 + E2 + E3 +…+ Enr0 = r01 + r02 + r03 +…+ r0n并联电路电阻的并联: 将电路中若干个电阻并列连接起来的接法,称为电阻并联.并联电路的特点: 各电阻两端的电压均相等,即U1 = U2 = U3 = … = Un; 电路的总电流等于电路中各支路电流之总和,即I = I1 + I2 + I3 + … + In; 电路总电阻R的倒数等于各支路电阻倒数之和,即 .并联负载愈多,总电阻愈小,供应电流愈大,负荷愈重.电源的并联：把所有电源的正极连接起来作为电源的正极，把所有电源的负极连接起来作为电源的负极，然后接到电路中，称为电源并联．并联电源的条件：一是电源的电势相等；二是每个电源的内电阻相同．并联电源的特点：能获得较大的电流，即外电路的电流等于流过各电源的电流之和．混联电路定义: 电路中即有元件的串联又有元件的并联称为混联电路混联电路的计算: 先求出各元件串联和并联的电阻值,再计算电路的点电阻值;由电路总电阻值和电路的端电压,根据欧姆定律计算出电路的总电流;根据元件串联的分压关系和元件并联的分流关系,逐步推算出各部分的电流和电压.电工技巧：有经验的电工会有很多潜移默化的工作技巧，比如连接多联开关的时候，一定要有逻辑标准，或者是按照灯方位的前后顺序，一个一个渐远。
视频输出端口介绍(HDMI、DVI、VGA、RGB、分量、S端子、USB接口)1.S端子标准S端子标准S端子连接线音频复合视频S端子色差常规连接示意图S端子（S-Video）是应用最普遍的视频接口之一，是一种视频信号专用输出接口。
常见的S端子是一个5芯接口，其中两路传输视频亮度信号，两路传输色度信号，一路为公共屏蔽地线，由于省去了图像信号Y与色度信号C的综合、编码、合成以及电视机机内的输入切换、矩阵解码等步骤，可有效防止亮度、色度信号复合输出的相互串扰，提高图像的清晰度。
一般DVD或VCD、TV、PC都具备S端子输出功能，投影机可通过专用的S端子线与这些设备的相应端子连接进行视频输入。
显卡上配置的9针增强S端子，可转接色差S端子转接线欧洲插转色差、S端子和AV与电脑S端子连接需使用专用线，如VIVO线2.VGA接口DVI接口正在取代VGA，图为DVI转VGA的转接头VGA是Video Graphics Adapter的缩写，信号类型为模拟类型，视频输出端的接口为15针母插座，视频输入连线端的接口为15针公插头。
VGA端子含红（R）、黄（G）、篮（B）三基色信号和行（HS）、场（VS）扫描信号。
VGA端子也叫D-Sub接口。
VGA接口外形象“D”，其具备防呆性以防插反，上面共有15个针孔，分成三排，每排五个。
VGA接口是显卡上输出信号的主流接口，其可与CRT显示器或具备VGA接口的电视机相连，VGA接口本身可以传输VGA、SVGA、XGA等现在所有格式任何分辨率的模拟RGB+HV信号，其输出的信号已可和任何高清接口相貔美。
VGA转DVI线，可用在没有VGA接口的设备上目前VGA接口不仅被广泛应用在了电脑上，投影机、影碟机、TV等视频设备也有很多都标配此接口。
很多投影机上还有BGA输出接口，用于视频的转接输出。
3.分量视频接口3RCA连接线标准的3RCA线头分量视频接口也叫色差输出/输入接口，又叫3RCA。
数字集成电路设计入门--从HDL到版图于敦山北大微电子学系第十五章Verilog Test Bench使用简介学习内容：•用一个复杂的test bench复习设计的组织与仿真•建立test bench通常使用的编码风格及方法设计组织虚线表示编译时检测输入文件是否存在及可读并允许生成输出文件。
test bench 组织stimulus要验证的设计简单的test bench•简单的test bench 向要验证的设计提供向量，人工验证输出。
•复杂的test bench 是自检测的，其结果自动验证。
复杂的test bench激励验证结果要验证的设计并行块•fork…join块在测试文件中很常用。
他们的并行特性使用户可以说明绝对时间，并且可以并行的执行复杂的过程结构，如循环或任务。
module inline_ tb;reg [7: 0] data_ bus;// instance of DUTinitial forkdata_bus = 8'b00;Time | data_ bus0 | 8’b0000_0000 10 | 8’b0100_0101 30 | 8’b0100_0110 40 | 8’b0100_0111 45 | 8’b1000_1110#10 data_bus = 8'h45;#20 repeat (10) #10 data_bus = data_bus + 1;#25 repeat (5) #20 data_bus = data_bus<< 1;#140 data_bus = 8'h0f;joinendmodule上面的两个repeat循环从不同时间开始，并行执行。
象这样的特殊的激励集在单个的begin…end块中将很难实现。
50 | 8’b1000_1111 60 | 8’b1001_0000 65 | 8’b0010_0000 70 | 8’b0010_0001 80 | 8’b0010_0010 85 | 8’b0100_0100 90 | 8’b0100_0101 100 | 8’b0100_0110 105 | 8’b1000_1100 110 | 8’b1000_1101 120 | 8’b1000_1110 125 | 8’b0001_1100 140 | 8’b0000_1111包含文件•包含文件用于读入代码的重复部分或公共数据。
电子元件基础知识入门_电子元器件知识详解凡是能产生电感作用的原件统称为电感原件，常用的电感元件有固定电感器，阻流圈，电视机永行线性线圈，行，帧振荡线圈，偏转线圈，录音机上的磁头，延迟线等。
以下是由店铺整理关于电子元件基础知识入门的内容，希望大家喜欢!电子元件基础知识入门1 固定电感器:一般采用带引线的软磁工字磁芯，电感可做在10-22000uh之间，Q值控制在40左右。
2 阻流圈：他是具有一定电感得线圈，其用途是为了防止某些频率的高频电流通过，如整流电路的滤波阻流圈，电视上的行阻流圈等。
3 行线性线圈：用于和偏转线圈串联，调节行线性。
由工字磁芯线圈和恒磁块组成，一般彩电用直流电流1.5A电感116-194uh频率：2.52MHZ4 行振荡线圈：由骨架，线圈，调节杆，螺纹磁芯组成。
一般电感为5mh调节量大于+-10mh.电感线圈的品质因数和固有电容(1)电感量及精度线圈电感量的大小，主要决定于线圈的直径、匝数及有无铁芯等。
电感线圈的用途不同，所需的电感量也不同。
例如，在高频电路中，线圈的电感量一般为0.1uH—100Ho电感量的精度，即实际电感量与要求电感量间的误差，对它的要求视用途而定。
对振荡线圈要求较高，为o.2-o.5%。
对耦合线圈和高频扼流圈要求较低，允许10—15%。
对于某些要求电感量精度很高的场合，一般只能在绕制后用仪器测试，通过调节靠近边沿的线匝间距离或线圈中的磁芯位置来实现o(2)线圈的品质因数品质因数Q用来表示线圈损耗的大小，高频线圈通常为50—300。
对调谐回路线圈的Q值要求较高，用高Q值的线圈与电容组成的谐振电路有更好的谐振特性;用低Q值线圈与电容组成的谐振电路，其谐振特性不明显。
对耦合线圈，要求可低一些，对高频扼流圈和低频扼流圈，则无要求。
Q值的大小，影响回路的选择性、效率、滤波特性以及频率的稳定性。
一般均希望Q值大，但提高线圈的Q值并不是一件容易的事，因此应根据实际使用场合、对线圈Q值提出适当的要求。
