下载文档原格式
单面彩钢复合酚醛泡沫风管、锌铁风管性 能 比 较 表内容性能单面彩钢复合酚醛泡沫风管锌铁风管（加保温层）导热系数λ（w/m·k ）0.0250.035-0.043蓄热系数 1.631.5220mm 厚锌铁0.8mm 厚，玻璃棉32k ，25mm 容重（kg/m 2）2.17.08净面积计算95%以上86.2%机械损耗率（造价）1% 2.6%再利用率60—80%0%锌铁8—10寿命（年）20玻璃棉5制作安装工期短工期长工作量m 2/人.天（按8小时计）20—404—5维修和保养方便视介质状况修补麻烦对人体影响无含致癌物质管材粗槽程度光滑光滑单 价 分 析 比 较内容单面彩钢复合酚醛泡沫风管锌铁风管综合单价：元/平方米122元/平方米139元/平方米管径500mm 以下人工成本：42主、辅材成本：88小计：130人工成本：45主、辅材成本：46保温：38小计：129管径500mm-1200mm人工成本：35主、辅材成本87小计：122人工成本：45主、辅材成本：56保温：38小计：139管径大于1200 mm人工成本28主、辅材成本86小计：114人工成本：45主、辅材成本：65保温：38小计：148以上风管工程安装价包括内容：风管制作、吊装、损耗、调试等风系统所包括的范围。
单面彩钢酚醛风管的性能介绍1 酚醛复合风管技术参数与传统风管相比，单面彩钢酚醛复合风管具有以下优势：（1）绝热性好可大大减少空调的散热损失酚醛泡沫闭孔率90%，导热系数为0.022-0.030W/m.K，材料导热系数小，且性能十分稳定，具有优良的隔热性能。
风管为一次加工直接复合成保温空调风管，防止因传统风管保温二次施工不当造成的冷桥。
（2）抗冲击能力强表面硬度好，可有效抵抗碰撞和冲击，避免了因交叉施工产生的破坏。
（3）防潮性能酚醛材料吸水率为3.7%，材料闭孔率高，阻湿性能好，复合铝箔后透湿率几乎为0，防潮性能好，比具有开孔结构的玻璃棉隔热材料阻湿能力强，使用寿命长。

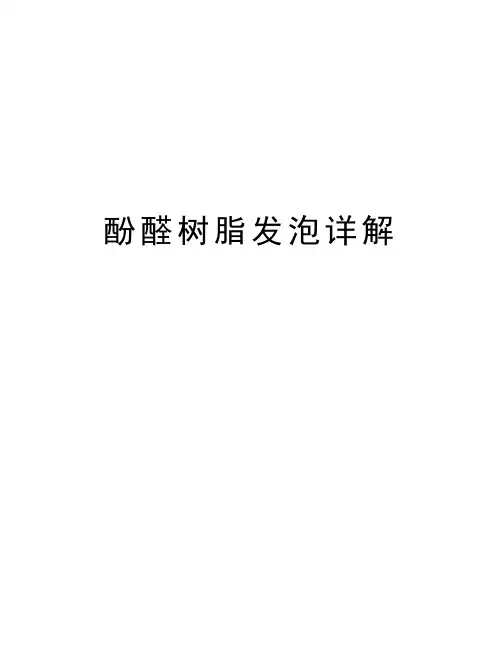

酚醛树脂发泡详解2008-08-25 18:451 前言酚醛泡沫是由酚醛树脂通过发泡而得到的一种泡沫塑料。
与早期占市场主导地位的聚苯乙烯泡沫、聚氯乙烯泡沫、聚氨酯泡沫等材料相比，在阻燃方面它具有特殊的优良胜能。
其重量轻，刚性大，尺寸稳定性好，耐化学腐蚀，耐热性好，难燃，自熄，低烟雾，耐火焰穿透，遇火无洒落物，价格低廉，是电器、仪表、建筑、石油化工等行业较为理想的绝缘隔热保温材料，因而受到人们的广泛重视。
目前，酚醛泡沫已成为泡沫塑料中发展最快的品种之一。
消费量不断增长，应用范围不断扩大，国内外研究和开发都相当活跃。
然而，酚醛泡沫最大的弱点是脆性大，开孔率高，因此提高它的韧性是改善酚醛泡沫性能的关键技术。
本文主要就酚醛泡沫的制备中所用发泡助剂、发泡机理和泡沫增韧的新进展作一介绍。
2 发泡助剂2．1 催化剂／固化剂酚醛泡沫一般是在室温或低热条件下制备，因此需以酸作催化剂。
当酸作催化剂时，酸能加速树脂分子间的缩聚反应，反应放出的热量促使发泡剂急剧气化，而使乳化树脂膨起，同时树脂固化。
反应的催化剂也是树脂的固化剂。
在环境温度下固化剂的类型和数量对获得优质泡沫是极其重要的。
固化剂的选择应使聚合物的固化速度与发泡速度匹配。
因此，要求所用的固化剂能够使固化速度在很宽的范围内变化，固化反应本身又能在比较低的温度下进行。
固化剂分无机酸和有机酸，无机酸如硫酸、盐酸、磷酸等。
有机酸有草酸、已二酸、苯硝酸、酚硝酸、甲苯磺酸，苯磺酸，石油磺酸等。
无机酸价格低，但固化速度太快，对金属有很强的腐蚀作用，因此防腐成为酚醛泡沫使用中的一大难题。
研究表明，可利用甲醇、乙醇、丙醇等稀释无机酸达到缓蚀，也可加入抗腐蚀剂如氧化钙、氧化铁、碳酸钙、无水硼砂、碱金属和碱土金属碳酸盐及锌、铝等。
有人已考虑用碱中和剂来处理泡沫，但这种方法的有效性尚末得到证实。
有关这方面的研究还在进行中。
文献曾报导，使用酸性的萘磺酸酚醛既起催化作用又参与酚醛的缩合反应，降低了酸的渗透性，对金属的腐蚀性也就很小。

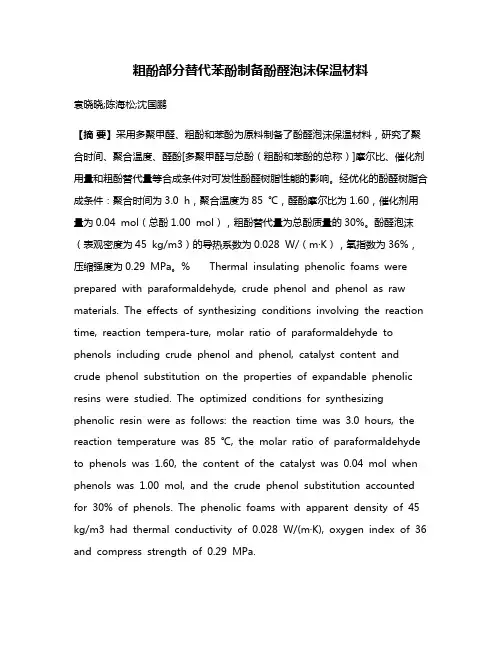

粗酚部分替代苯酚制备酚醛泡沫保温材料袁晓晓;陈海松;沈国鹏【摘要】采用多聚甲醛、粗酚和苯酚为原料制备了酚醛泡沫保温材料，研究了聚合时间、聚合温度、醛酚[多聚甲醛与总酚（粗酚和苯酚的总称）]摩尔比、催化剂用量和粗酚替代量等合成条件对可发性酚醛树脂性能的影响。
经优化的酚醛树脂合成条件：聚合时间为3.0 h，聚合温度为85 ℃，醛酚摩尔比为1.60，催化剂用量为0.04 mol（总酚1.00 mol），粗酚替代量为总酚质量的30%。
酚醛泡沫（表观密度为45 kg/m3）的导热系数为0.028 W/（m·K），氧指数为36%，压缩强度为0.29 MPa。
% Thermal insulating phenolic foams were prepared with paraformaldehyde, crude phenol and phenol as raw materials. The effects of synthesizing conditions involving the reaction time, reaction tempera-ture, molar ratio of paraformaldehyde to phenols including crude phenol and phenol, catalyst content and crude phenol substitution on the properties of expandable phenolic resins were studied. The optimized conditions for synthesizing phenolic resin were as follows: the reaction time was 3.0 hours, the reaction temperature was 85 ℃,the molar ratio of paraformaldehyde to phenols was 1.60, the content of the catalyst was 0.04 mol when phenols was 1.00 mol, and the crude phenol substitution accounted for 30% of phenols. The phenolic foams with apparent density of 45 kg/m3 had thermal conductivity of 0.028 W/(m·K),oxygen index of 36 and compress strength of 0.29 MPa.【期刊名称】《合成树脂及塑料》【年(卷),期】2013(000)003【总页数】6页(P33-38)【关键词】酚醛树脂;多聚甲醛;粗酚;酚醛泡沫;保温材料【作者】袁晓晓;陈海松;沈国鹏【作者单位】郑州大学化工与能源学院，河南省郑州市 450000;郑州大学化工与能源学院，河南省郑州市 450000;郑州大学化工与能源学院，河南省郑州市450000【正文语种】中文【中图分类】TQ323.1酚醛泡沫是由可发性酚醛树脂在表面活性剂、发泡剂和固化剂的物理或化学作用下制得的一种保温材料，是性能优异的防火、隔热、隔音、轻质节能的产品[1]。
酚醛发泡保温板的优缺点：优点：1.酚醛泡沫板，导热系数低（<0.030w/mk），隔热性能好，与聚苯乙烯、聚氨酯、发泡橡塑等材料相比，最大特点耐热性好，低温收缩性小，在200℃高温下不燃烧、不熔化、不收缩、无毒气、无浓烟、无滴落，只是表面用成炭化层。
是较好的保温节能材料，更是暖通制冷工程理想的绝热材料。
2.高阻燃，低发烟，纯正的酚醛发泡板阻燃等级为B1级别，相比聚苯EPS、挤塑板XPS、聚氨酯PU等易燃保温材料，优势最明显。
目前有机保温材料中防火等级最高的。
3.重量轻，即容重小、密度小。
缺点：1.耐火等级为B级，如果外表包覆无机材料，做检测时可以达到A级，但增加了工艺的复杂性。
不存在A级防火的酚醛发泡板板，只能说不助燃，唯一办法是贴一层无机板或两面复合网格布来提高强度。
有消息说，现在不允许出A级这样的检测报告，酚醛发泡板很难拿到A级检测报告。
2.使用温度为-60℃～150℃，高温下不能使用，理论上成他会抗高温歧变，这里所说的高温绝对不会超过200℃，200℃也不算高温，超过了肯定有剧毒的烟气。
200度是不燃烧，可它不用燃烧也就变成灰了。
所以，酚醛发泡板充其量称为阻燃保温板，叫防火保温板纯粹是误传和夸张。
防火防火，要不怕火，大火过后，要正常使用，不能只追求烧不死人这样低端的目标。
3.物理性能不理想，整体的粘结性不好，抗压抗折能力极低，所以一般都要用很厚的才行,不是每一种保温工程都适用；酚醛本身很脆，易粉化，不大适应于外墙，还需再加工，施工损耗比较大，用酚醛板做外保温，再贴面砖不安全；市面上很多产品用手一搓成粉末状，加上它的低毒性，更不宜用在内外墙上。
用B级的酚醛发泡板做保温，那就不如用换上B1级挤塑板了，物美价廉，强度高，保温好。
4.成本高，价格高，它的成本和价格当然取决于原料的配比，很多板厂为了低价占领市场，从配比上找空子，以降低成本，板子毫无韧性了，强度就没了，质量很难过关，在墙上能维持几年？鬼知道。

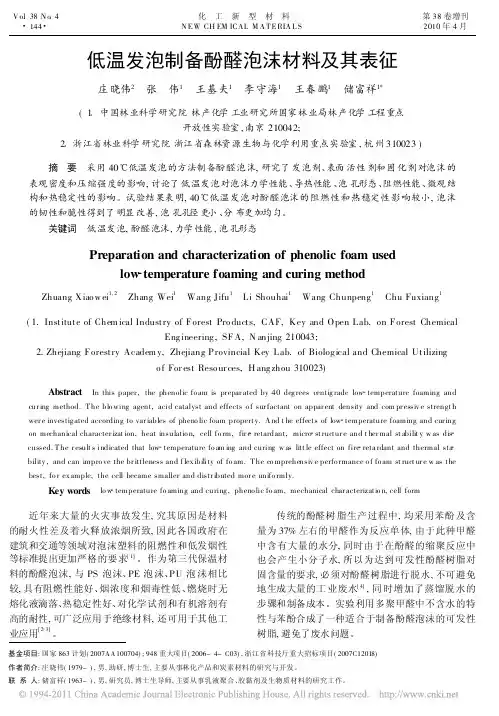

V ol 38N o 4 144 化 工 新 型 材 料N EW CH EM ICAL M A T ERIA L S 第38卷增刊2010年4月基金项目:国家863计划(2007AA100704);948重大项目(2006-4-C03),浙江省科技厅重大招标项目(2007C12018)作者简介:庄晓伟(1979-),男,助研,博士生,主要从事林化产品和炭素材料的研究与开发。
联系人:储富祥(1963-),男,研究员,博士生导师,主要从事乳液聚合、胶黏剂及生物质材料的研究工作。
低温发泡制备酚醛泡沫材料及其表征庄晓伟2 张 伟1 王基夫1 李守海1 王春鹏1 储富祥1*(1 中国林业科学研究院林产化学工业研究所国家林业局林产化学工程重点开放性实验室,南京210042;2 浙江省林业科学研究院浙江省森林资源生物与化学利用重点实验室,杭州310023)摘 要 采用40 低温发泡的方法制备酚醛泡沫,研究了发泡剂、表面活性剂和固化剂对泡沫的表观密度和压缩强度的影响,讨论了低温发泡对泡沫力学性能、导热性能、泡孔形态、阻燃性能、微观结构和热稳定性的影响。
试验结果表明,40 低温发泡对酚醛泡沫的阻燃性和热稳定性影响较小,泡沫的韧性和脆性得到了明显改善,泡孔孔径更小、分布更加均匀。
关键词 低温发泡,酚醛泡沫,力学性能,泡孔形态Preparation and characterization of phenolic foam usedlow temperature foaming and curing methodZhuang Xiao w ei 1,2 Zhang Wei 1 Wang Jifu 1 Li Shouhai 1 Wang Chunpeng 1 Chu Fuxiang 1(1.Institute of Chem ical Industry of Forest Pro ducts,CAF,Key and Open Lab.on Forest ChemicalEng ineering ,SFA,N anjing 210043;2.Zhejiang Forestry Academ y,Zhejiang Provincial Key Lab.of Biolog ical and Chemical Utilizingo f For est Reso ur ces,H ang zhou 310023)Abstract In this paper ,the phenolic fo am is pr epar ated by 40deg rees centig rade low temperature foaming andcur ing method.T he blo wing agent,acid catalyst and effects o f sur factant on appar ent density and com pr essiv e strengt h wer e investig ated according to var iables of pheno lic foam propert y.A nd t he effects of low temperature foaming and cur ing on mechanical character izat ion,heat insulatio n,cell fo rm,fir e retardant,micro st ructur e and t her mal st abilit y w as dis cussed.T he r esult s indicated that low temperature fo am ing and curing w as litt le effect on fire reta rdant and thermal sta bility ,and can impro ve the br ittleness and f lex ibility of fo am.T he co mprehensiv e perfo rmance o f fo am st ruct ur e w as the best,fo r ex ample,the cell became smaller and distr ibuted mor e unifo rmly.Key words lo w temperature fo aming and curing ,pheno lic fo am,mechanical char acterizatio n,cell form近年来大量的火灾事故发生,究其原因是材料的耐火性差及着火释放浓烟所致,因此各国政府在建筑和交通等领域对泡沫塑料的阻燃性和低发烟性等标准提出更加严格的要求[1]。

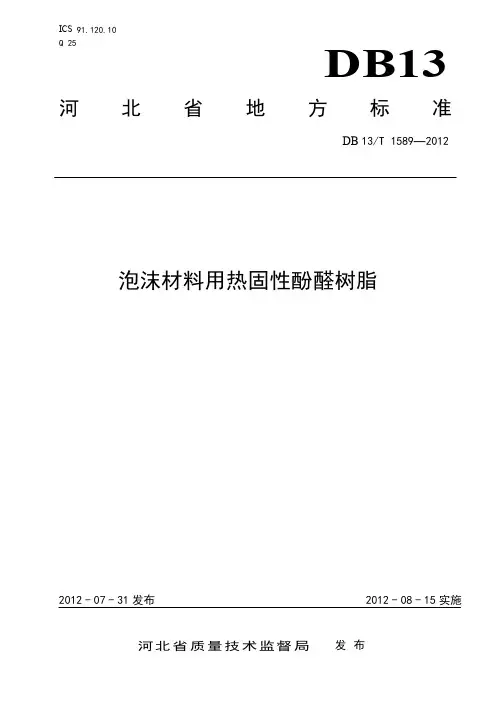

ICS91.120.10Q 25DB13 河北省地方标准DB 13/T 1589—2012 泡沫材料用热固性酚醛树脂2012-07-31发布2012-08-15实施前言本标准按照GB/T 1.1-2009给出的规则起草。
本标准由廊坊市质量技术监督局提出。
本标准主要起草单位：河北省计量监督检测院廊坊分院、盘锦中科保温材料有限公司、霸州市胜芳井田木业有限公司、廊坊鑫美源化工建材有限公司、河北依利玻璃棉制品有限公司。
本标准主要起草人：吉喆、陆红梅、罗井田、朱培英、常文标。
泡沫材料用热固性酚醛树脂1 范围本标准规定了泡沫材料用热固性酚醛树脂的标记、要求、试验方法、检验规则、标志、包装、运输、贮存和安全。
本标准适用于以甲醛、苯酚为主要原料，在碱性催化剂条件下合成的泡沫材料用热固性酚醛树脂。
2 规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅所注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 601 化学试剂 标准滴定溶液的制备GB/T 603 化学试剂 试验方法中所用制剂及制品的制备GB/T 606 化学试剂 水分测定通用方法 卡尔·费休法GB/T 2794 胶粘剂粘度的测定GB/T 3723 工业用化学产品采样的安全通则GB/T 6678-2003 化工产品采样总则GB/T 6682-2008 分析实验室用水规格和试验方法GB/T 24411-2009 摩擦材料用酚醛树脂HG/T 2501 酚醛树脂 pH值的测定3 标记产品标记为：PF-F。
PF是“苯酚，甲醛”两个英文单词（Phenol Formaldehyde）的第一个字母；F是“起泡沫的”英文单词（ Foaming）的第一个字母。
4 要求4.1 外观棕红/棕黄色透明或半透明液体，无明显可见杂质。
4.2 理化指标应符合表1的规定。
表1 理化指标项 目 指 标粘度（25℃），mPa·s 2000～5000水分（质量分数），% 6.0～10.0DB13/T 1589—2012表1（续）项 目 指 标固含量（质量分数），% ≥ 75.0游离酚含量（质量分数），% ≤ 10.0游离醛含量（质量分数），% ≤ 2.0pH值 6.0～7.05 试验方法5.1 标准溶液、试剂的制备5.1.1 下列试验方法所用制剂和水在没有注明的条件下均指分析纯试剂和GB/T 6682-2008中规定的三级水或同等纯度的水。
酚醛泡沫材料属高分子有机硬质铝箔泡沫产品，是由热固性酚醛树脂发泡而成，它具有轻质、防火、遇明火不燃烧、无烟、无毒、无滴落，使用温度围广（-196～+200℃）低温环境下不收缩、不脆化，是暖通制冷工程理想的绝热材料，由于酚醛泡沫闭孔率高，则导热系数低，隔热性能好，并具有抗水性和水蒸气渗透性，是理想的保温节能材料。
由于酚醛具有苯环结构，所以尺寸稳定，变化率＜1％。
且化学成分稳定，防腐抗老化，特别是能耐有机溶液、强酸、弱碱腐蚀。
在生产工艺发泡中不用氟利昂做发泡剂符合国际环保标准，且其分子结构中含有氢、氧、碳元素，高温分解时，溢出的气体无毒、无味，对人体、环境均无害，符合国家绿色环保要求。
故此，酚醛超级复合板是最理想的防火、绝热、节能、美观的环保绿色保温材料。
酚醛泡沫还是国际上公认的建筑行列中最有发展前途的一种新型保温材料。
因为，这种新材料与通常的高分子树脂依靠加入阻燃剂得到的材料有本质的不同，在火中不燃烧，不熔化，也不会散发有毒烟雾，并具有质轻、无毒、无腐蚀、保温、节能、隔音、价廉等优点，且不用氟利昂发泡，无环境污染、加工性好、施工方便，其综合性能是目前各种保温材料无法比拟的。
通用于宾馆、公寓、医院等高级和高层建筑中央空调系统的保温(香港的高级建筑中央空调系统近年来已多数改用酚醛泡沫材料)。
对冷藏、冷库的保冷以及用于石油化工等工业管道和设备的保温、建筑隔墙、外墙复合板、吊顶天花板、吸音板等有无可争议的综合优势,解决了其它有机材料防火性能不理想，而无机材料吸水率大、容易“ 结露”、施工时皮肤刺痒等问题，是空调系统，各种电器的第三代最佳保温材料。
另外，近年来聚苯发泡材料在国内的一些大中城市中已得到比较普遍的应用，但由于其阻燃性能较差，并散发有毒气体，因此，酚醛发泡材料必将取而代这，成为最有竞争力的新型建材。
2010年，山东圣泉化工股份有限公司重点项目“年产1000万㎡新型节能、阻燃、环保酚醛泡沫复合墙体材料项目”被列入山东省企业技术改造项目导向计划。
省导向计划项目对于增强企业核心竞争力、推动我省工业结构升级、促进工业经济又好又快发展具有重要意义。
圣泉改性酚醛泡沫外墙外保温板，是山东圣泉化工股份有限公司根据外墙用保温板应具有不燃、低烟、抗高温歧变，而研制开发的新型改性酚醛泡沫外墙保温防火板材。
该产品是由酚醛树脂加入阻燃剂、抑烟剂、发泡剂、固化剂及其它助剂制成的闭孔硬质泡沫塑料，双面由增强层复合而成。
该产品最突出的特点是不燃、低烟、抗高温歧变。
在隔热、防渗水、尤其是防火方面远胜于其它保温材料。
该产品克服了原有泡沫塑料型保温材料易燃、多烟、遇热变形的缺点，保留了原有泡沫塑料型保温材料质轻、施工方便等特点。
外墙用酚醛泡沫保温板酚醛泡沫在外墙外保温系统中的应用1.薄抹灰外墙外保温系统目前山东圣泉化工股份有限公司生产的外墙用酚醛泡沫板，在酚醛泡沫板的表面复合一层材料，提高其强度，同时此材料与酚醛泡沫及砂浆、腻子等材料具有良好的粘结性能，这样就弥补了酚醛泡沫存在的一些缺点，如脆性、易粉化，在粘贴完酚醛泡沫板后用橡皮锤敲击时，如果力量过重，易发生酚醛泡沫板破裂等缺点。
2.外墙保温装饰一体化系统目前保温装饰一体化保温板，其不开裂，不脱落，高效节能，系统使用寿命长；易于安装，施工不受气候影响；饰外观多样，满足不同建筑风格；系统性价比高等优点在保温市场得到充分发挥，应用量也逐渐增大，已被保温市场认可。
但是目前保温材料的易燃、遇热收缩、燃烧时有浓烟等缺点没有得到很好的改善，所以不能摆脱目前广为应用的保温材料的劣势。
如果能够将酚醛泡沫板与表面饰材复合在一起，做成一个腔体式结构，将是一个不错的选择，这样就只需考虑酚醛泡沫与表面饰材的粘结情况。
生产起来也不会很复杂，现有很多聚氨酯保温做成了腔体式保温装饰板，如果用酚醛泡沫取代聚氨酯将是一个不错的选择。
3.应用于干挂幕墙的保温系统1.聚氨酯喷涂2.岩棉板3.普通薄抹灰目前用于干挂幕墙的保温系统主要有以上三种，酚醛泡沫板在其中的应用应该主要体现在普通薄抹灰的做法中，发挥其优越性。
酚醛泡沫保温板在外墙外保温中的优越性保温材料酚醛泡沫被誉为“保温之王”，经圣泉技术改良后具有质量轻、绝热性好、耐热性能好、尺寸稳定性好等优点，属于难燃物质（防火B1级）发烟量低、不会熔融、无滴落物。
酚醛泡沫耐热性好，25毫米厚的酚醛泡沫平板经受1700℃的火焰喷射10分钟后，仅表面略有炭化而不会被烧穿，可以有效防止火灾发生和火势蔓延。
值得一提的是，在火灾事故中，多数伤亡都是由于着火现场的浓烟和毒气所致，但酚醛泡沫即使被高温点燃，其在燃烧时也无滴落物、发烟量低，而且几乎不产生一氧化碳等有毒气体。
酚醛泡沫保温效果良好，导热系数在0.022到0.3之间。
另外，酚醛泡沫有很好的透气性，在建筑上透气性十分重要，透气性良好的材料使用在建筑上，不会产生气雾和霜的现象。
1. B1级防火性能圣泉外墙用酚醛泡沫板，为B1级防火材料，最突出的特点是阻燃、低烟、抗高温岐变，具有质量轻、绝热性好、耐热性好、尺寸稳定性好等特点，发烟量低、不会熔融、无滴落物，耐火焰穿透性强，能有效地阻止大火的蔓延和燃烧。
2．能有效降低居住采暖和制冷的能耗，节能效率高圣泉外墙用酚醛泡沫板的高热阻值以及长期使用后的高热阻保持率，有效降低了建筑物能耗，并极大地提高了居住舒适度。
3. 增加了墙体的防水和防潮性采用聚合物改性砂浆以及连续均匀的墙体包裹，使系统具有良好的韧性和防水性，克服了加气混泥土，混泥土空心砌砖等墙体防水和气密性较差的缺点。
4. 能有效地保护建筑主体结构系统安装在建筑物维护结构外墙的外侧，主体结构始终处于在相对温度较恒定的状态下，缓冲了因温度变化导致结构变形产生的应力（即热损伤）。
事实证明，墙体和屋面保温隔热材料选材，设计厚度合理，系统将有效地阻止和减少墙体和屋面的温度应力，有效地消除异常裂缝的产生，从而有效地提高主体结构的耐久性，延长建筑物的使用寿命。
工程优势酚醛泡沫板具有环保、健康、不燃、温度适应性强的自身特性。
绝热性好，可大大减少散热损失；完全不燃，符合现代化建筑防火要求；重量轻，可减轻建筑负荷，且安装方便；经久耐用，使用寿命长；节能环保优势明显。
防火优势酚醛泡沫优良的抗燃烧性能：一是防止火焰扩散的能力，即绝热材料局部产生火焰，火焰将不扩散而自行熄灭；二是材料本身的绝热性能，即使在材料一侧着火燃烧，另一侧的温度不会升高而导致火灾范围扩大。
酚醛泡沫其材质与结构决定了该产品即便是在焊枪火焰下只是发生表面炭化现象。
它有和铝相似的膨胀系数既不燃烧也不变形，燃烧时不会熔融，无滴落物、低发烟量的特性，而且在燃烧时几乎不产生一氧化碳有毒气体。
建筑外墙保温材料之：酚醛树脂保温材料建筑外墙保温材料之：酚醛树脂保温材料酚醛树脂是苯酚和甲醛缩聚而成，其发泡物酚醛树脂经过发泡固化后，基本没有有害物质。
酚醛泡沫材料属高分子有机硬质铝箔泡沫产品，是由热固性酚醛树脂发泡而成，它具有轻质、防火、遇明火不燃烧、无烟、无毒、无滴落，使用温度围广(-196～+200℃)低温环境下不收缩、不脆化，是暖通制冷工程理想的绝热材料，由于酚醛泡沫闭孔率高，则导热系数低，隔热性能好，并具有抗水性和水蒸气渗透性，是理想的保温节能材料。
由于酚醛具有苯环结构，所以尺寸稳定，变化率<1%。
且化学成分稳定，防腐抗老化，特别是能耐有机溶液、强酸、弱碱腐蚀。
在生产工艺发泡中不用氟利昂做发泡剂符合国际环保标准，且其分子结构中含有氢、氧、碳元素，高温分解时，溢出的气体无毒、无味，对人体、环境均无害，符合国家绿色环保要求。
故此，酚醛超级复合板是最理想的防火、绝热、节能、美观的环保绿色保温材料。
酚醛泡沫素有“保温材料之王”的美称，是新一代保温防火隔音材料。
目前，在发达国家酚醛发泡材料发展迅速，已广泛应用于建筑、国防、外贸、贮存、能源等领域。
美国建设行业所用的隔音保温泡沫塑料中，酚醛材料已占40%;日本也已成立酚醛泡沫普及协会以推广这种新材料。
酚醛泡沫还是国际上公认的建筑行列中最有发展前途的一种新型保温材料。
因为，这种新材料与通常的高分子树脂依靠加入阻燃剂得到的材料有本质的不同，在火中不燃烧，不熔化，也不会散发有毒烟雾，并具有质轻、无毒、无腐蚀、保温、节能、隔音、价廉等优点，且不用氟利昂发泡，无环境污染、加工性好、施工方便，其综合性能是目前各种保温材料无法比拟的。
国外酚醛树脂保温材料的研发进展及现状相关专题：保温材料时间：2011-07-30 02:19 来源：中国保温网酚醛树脂和塑料的主要原材料来源较广，生产工艺和设备不太复杂，产品耐热性好、机械强度高、电绝缘性和耐高温蠕变性优良、价格低廉，成型加工性好，特别是具有良好阻燃性、很少产生有害气体，因而可在复合材料、胶粘剂、涂料、纤维和泡沫塑料多个领域广泛应用，在航空航天及其他尖端技术领域的应用尤其引人注目。
近年国外酚醛树脂工业不断推进技术进步，取得了15项突出的技术成果，促进市场规模大幅提升，去年消费量达到了52万吨以上、增长4%左右。
技术进步在其中起了重要作用，专家称“15优”引导国外酚醛树脂进展。
酚醛塑料因其优良的耐热性、电性能，和强度以及较好的性价比，在全球电子电器产品和炊具、轻工等配件中发展迅速，发展了一系列酚醛工程塑料，在航空、汽车、建筑等多领域与金属及热塑性工程塑料相竞争。
世界酚醛树脂工业以美国和日本最为发达，无论现代化建设还是开拓新应用领域，这2个国家都始终走在前列，主导世界酚醛树脂及塑料工业的潮流。
目前在全球酚醛模塑料消费量中，美国占12%、欧洲占16%、亚洲占65%、其它占7%，日本占了亚洲的主要份额，美日产量分别高达10万吨、25万吨，而技术方面的成果也多为其研发。
功能化、精细化成为主要发展方向，改变酚醛树脂的结构特别是，与其他高聚物共混，开发复合材料实现高性能化，尤其是可挠性、耐热性、阻燃性方面，己成为国外诸多厂家的关注焦点，在基础研究方面酚醛树脂固化机理所形成复合物的结构形态，以及工艺控制方面的研究也将继续深入。
近年酚醛树脂工业取得15项重要成果，日本占5项：一是日本住友电木(SumitomoBakelite)公司，生产出玻纤增强酚醛模塑料PM9600系列，其中有高强度类PM9630耐热，尺寸稳定类PM9610、高冲击类PM9680、耐磨耗类PM9670等，因具有优良的热刚性而大量用于汽车滑轮中的PM-3050，其拉伸强度90MPa、弹性模量13500MPa、弯曲强度200MPa、弯曲弹性模量12200MPa、压缩强度260MPa、缺口冲击强度5.2kJ/m2、密度1.64g/cm3、成型收缩率0.25％、线膨胀系数3.O×10-5，新开发的PM-9245相比电痕化指数(CTI)达到225V。
