第二课时 带电粒子在磁场中的运动

1

带电粒子在磁场当中的运动陈运敏

（找圆心、画轨迹、定半径、时间和长度）

2 3

1.对称一：从同一直线边界射入的粒子，从同一边界射出时，速度与边界的夹角相等。

垂直x轴进入磁场

已知与x轴有夹角

4 x y

P1

P2

P3 O

已知与x轴有夹角 ,又穿过y轴

圆形磁场区 。画好辅助线（半径、速度、轨迹圆的圆心、连心线）注意：对称性，在圆形磁场区域内，沿径向射入的粒子，必沿径向射出。

Rr2θtanqBmθt5 1.如图，虚线上方存在无穷大的磁场，一带正电的粒子质量m、电量q、若它以速度v沿与虚线成300、600、900、1200、1500、1800角分别射入，请你作出上述几种情况下粒子的轨迹、并求其在磁场中运动的时间。

300

入射角1500时

2、如图所示，在y<0的区域内存在匀强磁场，磁场方向垂直纸面向外，磁感应强度为B。一个正电子以速度v从O点射入磁场，入射方向在xy平面内，与x轴正向的夹角为θ。若正电子射出磁场的位置与O点的距离为L，求正电子的电量和质量之比？

思考：如果是负电子,那么，两种情况下的时间之比为多少？

1263mmtqBqB52563mmtqBqB6 3.如图，一束电子（电量为e）以速度v垂直射入磁感应强度为B、宽度为d的匀强磁场，穿透磁场时的速度与电子原来的入射方向的夹角为300。

求 : (1) 电子的质量m=?

(2) 电子在磁场中的运动时间t=?

由几何知识求半径：r=d/sin θ

结合R=mv/qB可得：m=2deB/v

电子在磁场中的运动时间

t=( θ/3600)T=(1/12)(2m/qB)= d/3v

4.长为L的水平极板间，有垂直纸面向内的匀强磁场，如图所示，磁场强度为B，板间距离也为L，板不带电，现有质量为m，电量为q的带负电粒子（不计重力），从左边极板间中点处垂直磁场以速度v平行极板射入磁场，欲使粒子不打在极板上，则粒子入射速度v应满足什么条件？如果欲使粒子直线飞出，怎么办呢？

带电粒子在磁场中的运动与动量有关。在匀强磁场中，如果粒子所受合外力为零，则粒子作匀速直线运动；合外力充当向心力时，粒子作匀速圆周运动；其余情况，粒子作的 是一般的变速曲线运动。同时，带电粒子在磁场中的运动也与速度有关，速度方向与磁场方向平行时不受洛伦兹力作用，速度方向与磁场方向垂直时洛伦兹力充当向心力。

此外，带电粒子在磁场中的运动还具有周期性，其周期T=2πm/qB或者T=2πr/v，其中m为动量，q为电量，B为磁感应强度。在处理带电粒子在磁场中的运动问题时，可以采用力的观点（牛顿运动定律、运动学公式）、能量观点（动能定理、能量守恒定律）和动量观点（动量定理、动量守恒定律）等多种方法进行分析。

以上内容仅供参考，如需更全面准确的信息，可查阅物理专业书籍或咨询物理专业人士。

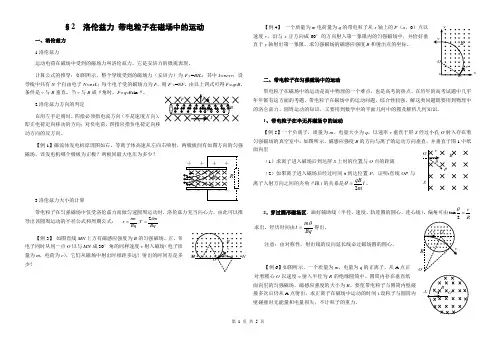

第 1 页 共 5 页 §2 洛伦兹力 带电粒子在磁场中的运动

一、洛伦兹力

1.洛伦兹力

运动电荷在磁场中受到的磁场力叫洛伦兹力，它是安培力的微观表现。

计算公式的推导：如图所示，整个导线受到的磁场力（安培力）为F安 =BIL；其中I=nesv；设导线中共有N个自由电子N=nsL；每个电子受的磁场力为F，则F安=NF。由以上四式可得F=qvB。条件是v与B垂直。当v与B成θ角时，F=qvBsinθ。

2.洛伦兹力方向的判定

在用左手定则时，四指必须指电流方向（不是速度方向），即正电荷定向移动的方向；对负电荷，四指应指负电荷定向移动方向的反方向。

【例1】磁流体发电机原理图如右。等离子体高速从左向右喷射，两极板间有如图方向的匀强磁场。该发电机哪个极板为正极？两板间最大电压为多少？

3.洛伦兹力大小的计算

带电粒子在匀强磁场中仅受洛伦兹力而做匀速圆周运动时，洛伦兹力充当向心力，由此可以推导出该圆周运动的半径公式和周期公式：

BqmTBqmvr2,

【例3】 如图直线MN上方有磁感应强度为B的匀强磁场。正、负电子同时从同一点O以与MN成30°角的同样速度v射入磁场（电子质量为m，电荷为e），它们从磁场中射出时相距多远？射出的时间差是多少？

【例4】 一个质量为m电荷量为q的带电粒子从x轴上的P（a，0）点以速度v，沿与x正方向成60°的方向射入第一象限内的匀强磁场中，并恰好垂直于y轴射出第一象限。求匀强磁场的磁感应强度B和射出点的坐标。

二、带电粒子在匀强磁场中的运动

带电粒子在磁场中的运动是高中物理的一个难点，也是高考的热点。在历年的高考试题中几乎年年都有这方面的考题。带电粒子在磁场中的运动问题，综合性较强，解这类问题既要用到物理中的洛仑兹力、圆周运动的知识，又要用到数学中的平面几何中的圆及解析几何知识。

1、带电粒子在半无界磁场中的运动

【例5】一个负离子，质量为m，电量大小为q，以速率v垂直于屏S经过小孔O射入存在着匀强磁场的真空室中，如图所示。磁感应强度B的方向与离子的运动方向垂直，并垂直于图1中纸面向里.

带电粒子在磁场中的运动

因为洛伦兹力F始终与速度v垂直，即F只改变速度方向而不改变速度的大小，所以运动电荷非平行与磁感线进入匀强磁场且仅受洛伦兹力时，一定做匀速圆周运动，由洛伦磁力提供向心力，即FqvBmvR2/。带电粒子在磁场中运动问题大致可分两种情况：1. 做完整的圆周运动（在无界磁场或有界磁场中）；2. 做一段圆弧运动（一般在有界磁场中）。无论何种情况，其关键均在圆心、半径的确定上。

1. 找圆心

方法1：若已知粒子轨迹上的两点的速度方向，则可根据洛伦兹力F⊥v，分别确定两点处洛伦兹力F的方向，其交点即为圆心。

方法2：若已知粒子轨迹上的两点和其中一点的速度方向，则可作出此两点的连线（即过这两点的圆弧的弦）的中垂线，再画出已知点v的垂线，中垂线与垂线的交点即为圆心。

2. 求半径

圆心确定下来后，半径也随之确定。一般可运用平面几何知识来求半径的长度。

3. 画轨迹

在圆心和半径确定后可根据左手定则和题意画出粒子在磁场中的轨迹图。

4. 应用对称规律

带电粒子如果从一直线边界进入又从该边界射出，则其轨迹关于入射点和出射点线段的

中垂线对称，入射速度方向与出射速度方向与边界的夹角相等，利用这一结论可以轻松

画出粒子的轨迹。

临界点是粒子轨迹发生质的变化的转折点，所以只要画出临界点的轨迹就可以使问题得解。

一、由两速度的垂线定圆心

例1. 电视机的显像管中，电子（质量为m，带电量为e）束的偏转是用磁偏转技术实现的。电子束经过电压为U的加速电场后，进入一圆形匀强磁场区，如图1所示，磁场方向垂直于圆面，磁场区的中心为O，半径为r。当不加磁场时，电子束将通过O点打到屏幕的中心M点。为了让电子束射到屏幕边缘P，需要加磁场，使电子束偏转一已知角度，此时磁场的磁感强度B应为多少？

图1

解析：如图2所示，电子在匀强磁场中做圆周运动，圆周上的两点a、b分别为进入和射出的点。做a、b点速度的垂线，交点O1即为轨迹圆的圆心。
