施工现场临时用电设备和用电负荷计算应用完整实例

施工现场临时用电负荷计算

一、施工现场临时用电设备和用电负荷计算

1.1施工现场用电设备参数统计表

编号 用电设备名称 型号 数量 容量及技术数据 换算后的设备容量Pe

1 输 送 泵 HBT60 1 94KW 0.7×94＝65.8KW

2 塔 吊 QTZ-63型 2 90KW 0.3×90＝27KW

3 塔 吊 40型 5 160KW 0.3×32×5＝48KW

4 施工升降机 SCO200/200 3 66 KW 0.3×66＝19.8KW

5 龙门架卷扬机 6 45KW 0.3×45＝13.5KW

6 钢筋调直机 GT6-12 1 3 KW 0.7×3＝2.1 KW

7 钢筋弯曲机 GW40 4 12 KW 0.7×12＝8.4 KW

8 钢筋切断机 QJ-40 2 4.4KW 0.7×4.4＝3.08KW

9 钢筋对焊机 UN-100 1 100 KV.A 100 KV.A

10 电 焊 机 B41-500-38.8 KVA 5 194KVA 194KVA

11 电 焊 机 B41-300-28.8KVA 6 172.8 KVA 172.8 KVA

12 全自动钢筋箍筋弯曲机 GF-20型 1 2.2 KW 0.7×2.2＝1.54 KW

13 自动钢筋调直切断机 GL-12型 1 7.3KW 0.7×7.3＝5.11KW

14 直螺纹套丝机 Y112M-4 4 16KW 0.7×16＝11.2KW

15 振 捣 器 ZN-70（插入式） 10 11KW 0.7×11＝7.7KW

16 切割机（无齿锯） J3G-400 1 2.2 KW 0.7×2.2＝1.54 KW

17 木 工 电 锯 3 6.6KW 0.7×6.6＝4.62KW

18 污水泵. 离心泵 3KW. 7.5KW 8 32KW 0.8×45＝36 KW

19 蒸 饭 车 1 36KW 0.7×36＝25.2KW

20 热 水 箱 2 18 KW 0.7×18＝12.6KW

21 镝 灯 DDG3500 10 35 KW 35 KW

22 生 活 照 明 白炽灯 5 KW 5 KW

23 现 场 照 明 碘钨灯 10 KW 10 KW

合 计： 1072KW 809.99KVA

二、计算用电总量方式

方法一：

P=1.05～1.10（k1∑P1/Cosφ+k2∑P2+ k3∑P3+ k4∑P4）

公式中：

P——供电设备总需要容量（KVA）（相当于有功功率Pjs）

P1——电动机额定功率（KW）

P2——电焊机额定功率（KW）

P3——室内照明容量（KW）

P4——室外照明容量（KW）

Cosφ——电动机平均功率因数（最高为0.75～0.78，一般为0.65～0.75）

K1、K2、K3、K4——需要系数，如下表：

用电名称 数量 需要系数 备注 K 数值

电动机 3～10台

K1 0.7 如施工中需要电热

时，应将其用电量计算进去。为使计算结果接近实际，式中各项动力和照明用电，应根据不同工作性质分类计算 11～30台 0.6

30台以上 0.5

加工厂动力设备 0.5

电焊机 3～10台 K2 0.6

10台以上 0.5

室内照明 K3 0.8

室外照明 K4 1.0

方法二：

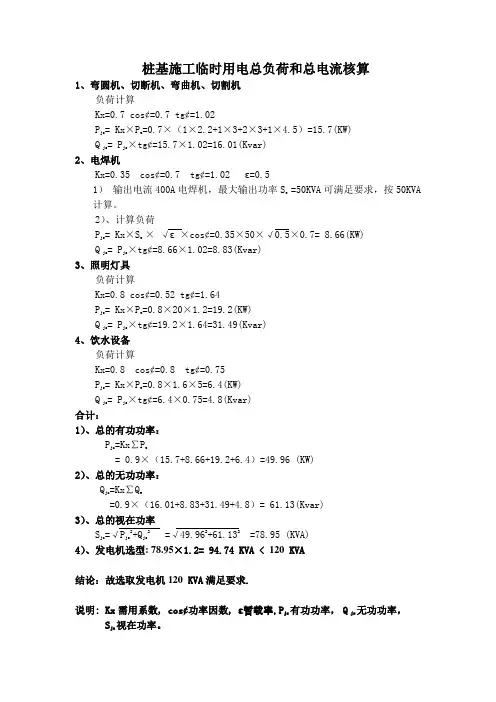

各用电设备组的计算负荷：

有功功率： Pjs1＝Kx×ΣPe

无功功率： Qjs1＝Pjs1×tgφ

视在功率： Sjs1＝ (P2 js1 + Q2 js1) 1/2 ＝Pjs1/ COSφ＝Kx×ΣPe / COSφ

公式中： Pjs1--用电设备组的有功计算负荷（kw）

Qjs1--用电设备组的无功计算负荷（kvar）

Sjs1--用电设备组的视在计算负荷（kVA）

Kx--用电设备组的需要系数

Pe--换算到Jc（铭牌暂载率）时的设备容量

② 总的负荷计算：

Pjs＝Kx×ΣPjs1

Qjs＝Pjs×tgφ

Sjs＝ (P2 js + Q2 js) 1/2

公式中： Pjs--各用电设备组的有功计算负荷的总和（kw）

Qjs--各用电设备组的无功计算负荷的总和（kvar）

Sjs--各用电设备组的视在计算负荷的总和（KVA）

Kx--用电设备组的最大负荷不会同时出现的需要系数

三、选择变压器

方法一： W=K×P/ COSφ

公式中： W——变压器的容量（KW） P——变压器服务范围内的总用电量（KW）

K——功率损失系数，取1.05~1.1

Cosφ——功率因数，一般为0.75

根据计算所得容量，从变压器产品目录中选择。

方法二： Sn≥Sjs（一般为1.15~1.25 Sjs）

公式中： Sn --变压器容量（KW）

Sjs--各用电设备组的视在计算负荷的总和（KVA）

四、实用例举

丰南区第三中学小学教学楼工程

施工现场临时用电组织设计（计算部分）

一． 编制依据、工程概况、施工现场勘察情况：

该工程施工现场临时用电组织设计编制依据。施工现场临时用电安全技术规范（JGJ46－2005）；建筑施工安全检查标准（JGJ59－99）《建筑施工手册》等。

1． 施工平面布置图（如图）。

2、施工动力用电情况：

（1） 搅拌机1台，电功机率均为5.5kw；

（2） 卷扬机2台，电机功率为11kw×2；

（3） 对焊机1台，电机功率均为20kw；

（4） 切断机3台，电机功率为3.0 kw×3；

（5） 钢筋弯曲机1台，电机功率为4kw；

（6） 拉筋卷扬机1台，电机功率为11kw；

（7） 无齿锯1台，电机功率为1.5kw；

（8） 塔吊1台，电机总功率为55kw；

（9） 振捣棒5部，电机功率均为1.1kw，平板振捣器1部，电机功率为1.5kw；

（10） 电焊机3台，电机视在功率为20KVA，cosφ＝0.62 Jc=0.6。

电焊机规定统一换算到Jc＝100％时的额定功率（kw），其设备容量为Pe=√Jc •Sn•cosφ= √0.6×20×0.62=9.6kw×2=19.2 kw。

二、负荷计算，用电设备功率汇总：

1． 施工现场所用全部动力设备的总功率为：

Σp=5.5+11×2+20+3.0×3＋4+11+1.5＋55+1.1×5+1.5+19.2×3＝192.6 kw 0.6×24×1000

1.732×380×0.7 K·Σp(3)

√3·U线·cosφ Σp

Cosφ 192.6

0.7 此工地所用电动机在10台以上，故需要系数取k=0.6,电动机的平均功率因数取cosφ=0.7，则动力用电容量即为：

P动＝ =0.6× ＝165.1KVA

再加10％的照明用电，算出施工用电总容量为：

P=1.1×165.1KVA=181.61KVA

当地电压（即为学校内配电室内接入）为三相380V，施工动力用电需三相380V的，照明需单相220V电源。

三、 配电导线截面的选择：

（一） 由学校配电室处引至总箱处。故：

1． 按导线的允许电流选择，该路的工作电流为：

I线 ＝ = =130A

查表《建筑施工手册》3－67，选用70mm2

2.按允许电压降选择，已知线路长度L＝80m，允许相对电压损失ε＝5％，c=77,则导线截面为：

S= % = %=9.55mm2

3.按机械强度选择，查表得知：

橡皮绝缘线，室外沿墙敷设，其截面不得小于4mm2，同时满足以上三者条件，此路导线截面选用70mm2，则中线选用25mm2即可。

(二)由总配电箱至2分箱，此段导线截面选择：

此路导线截面选用50mm2，则中线选用16mm2即可。

（三） 由2分箱至1、3分箱，此段导线截面选择：

此路导线截面选用16mm2，则中线选用10mm2即可。

（四） 由总配电箱至4分箱，此段导线截面选择：

1.按导线的允许电流选择，该段线路的工作电流为：

I线＝ = =31.25A

查表《建筑施工手册》3－67，选用：16mm2。

Σp·L

c·ε 0.6×122.6×1000

1.732×380×0.7 K·Σp

√3·U线·cosφ

122.6×30

77×5% c·ε c·ε 0.6×55×1000

1.732×380×0.7 K·Σp(4)

√3·U线·cosφ

c·ε 0.6×20×1000

1.732×380×0.7 K·Σp(5)

√3·U线·cosφ 2.按允许电压降选择，已知线路长度L＝5m，允许相对电压损失ε＝5％，c=77，则导线截面为：

S = ％ = % =0.4mm2

3.按机械强度选择，查表得知：

橡皮绝缘线，室外穿管埋地敷设，其截面不得小于4mm2，同时满足以上三者条件，该路导线选用：16mm2，则中线选用小1号10mm2即可，BX3×16＋1×10mm2，

G25埋地敷设。

（五） 由配电室至塔吊分箱，此段导线截面选择：

1. 按导线的允许电流选择，该段线路的工作电流为：

I线＝ = =71.6A

查表《建筑施工手册》3－67，选用：25mm2。

2.按允许电压降选择，已知线路长度L＝75m，允许相对电压损失ε＝5％，c=77，则导线截面为：

S = ％ = % =10.7mm2

3.按机械强度选择，查表得知：

橡皮绝缘线，室外穿管埋地敷设，其截面不得小于4mm2，同时满足以上三者条件，该路导线选用：25mm2，则中线选用小1号16mm2即可，BX3×25＋1×16mm2，

G40埋地敷设。

（六） 由配电室至对焊分箱，此段导线截面选择：

1.按导线的允许电流选择，该段线路的工作电流为：

I线＝ = =26A

查表《建筑施工手册》3－67，选用：6mm2。

2.按允许电压降选择，已知线路长度L＝50m，允许相对电压损失ε＝5％，c=77，则导线截面为：

S = ％ = % =2.59mm2

3.按机械强度选择，查表得知：

橡皮绝缘线，室外沿墙敷设，其截面不得小于4mm2，同时满足以上三者条件，该路导线选用：50mm2，则中线选用小1号25mm2即可，BX3×50＋1×25mm2，沿Σp(3) ·L 24×5

77×5%

Σp(3) ·L 55×75

77×5%

Σp(3) ·L 20×50

77×5%
