ABAQUS学习零碎笔记

  • 格式：doc
  • 大小：362.00 KB
  • 文档页数：25

1.接触中设置Adjust的理解：这个命令主要还是用来初始化接触的。

在分析开始之前，调整接触面中节点的初始位置，且不产生任何应力和应变。

在分析过程中，由于残留的初始过盈引起的应变将被施加在接触面上。

模型的尺寸往往会存在数值误差，所以设置一个位置误差限度，用来调整从面节点的初始坐标，ADJUST=位置误差限度，其含义是：如果从面节点与主面的距离小于此限度，ABAQUS将调整这些节点的初始坐标，使其与主面的距离为0.这种调整不产生任何压力、应力、应变。

Explicit不允许接触表面的初始过盈，分析开始前，接触面上的节点将被自动调整，以删除任何初始过盈，在随后的分析中，这样的调整将引起应变。

2.使用INTERFERENCE（干涉）来定义过盈接触：Edit Interaction》底部Interference fit负值表示过盈量，正值表示间隙量。

类似于载荷，只能在后续分析步中定义，不能在初始分析步中定义。

3.CLERENCE（间隙）可以定义两个接触面之间的初始过盈量和间隙量，它只适用于小滑移，并且不需要使用ADJUST来调整从面节点的初始位置。

4.特征：记录了设计目的，并包含几何信息，同时也是管理几何体的行为的规则。

ABAQUS中导入的几何体是没用特征的，要删除不重要的细节。

5.View=》ODB Display Options =》Sweep and Extrude6.CPRESS接触压强7．COPEN从面上节点与主面的距离8.ALE自适应网格：Step=>Other=>Adaptive Mesh Domain9.计算代价估算：隐式：自由度数目的平方显式：自由度正比10.软接触：用指数或者表格形式表达的应力-距离关系11.传说ABAQUS默认的幅值曲线是从1下降到0的。

是吗？我觉得6.9的版本好像不是这样。

给一个棱柱施加扭转力矩，载荷采用Ramp，变形是逐步增大的。

12.Visualization》Tools》Job Diagnostics13.修改严重不连续迭代尝试次数：Step>Other>General Solution Controls>Edit>Specify>Time Incrementation>More>Is>1214.接触问题中，90度圆角至少划分是个单元。

15.使用自动过盈接触限度来解决颤振收敛问题：Interaction> Contact Controls>Automatic Overclosure tolerance再在Edit Interaction对话框中的最下角的Contact Controls 设置为已定义的接触控制名称。

16.PEEQ等效塑性应变，是塑性应变的积累。

PEMAG塑性应变量，PE塑性应变分量。

17.子模型的定义方法：Model>Edit Attributes>Submodel>Read data from job18.常规壳单元：需定义界面性质，适合薄壳问题；连续体壳单元：在模拟接触问题中更精确，可以在双面接触中考虑厚度变化。

19.薄壳：假设横向剪切变形非常小，可不计厚壳：横向剪切变形有重要影响20.梁单元：横截面尺寸小于结构典型轴向尺寸的1/10，而非小于典型梁单元尺寸的1/10.结构典型轴向尺寸的含义：a.支承点之间的距离；b.重大变化截面之间的距离；c.最高振型波长横截面尺寸小于典型轴向尺寸的1/15，就可以认为单元的剪切变形可以忽略。

21.梁单元的选择：a.设计接触分析，使用一节的、有剪切变形的梁单元B21、B31，b．刚度很大或者很小，集合非线性分析中，使用杂交梁单元B21H，B32H，c．三次梁单元B23，B33在模拟承受分布载荷作用的梁时，有很高的精度；d．开口薄壁横截面，使用开口翘曲理论梁单元，B31OS，B32OS，22.在非线性分析中，结构的刚度阵在分析过程中要进行多次的生成，求逆，相当于一次完整的线性分析，使得非线性分析求解比现行分析成本高很多。

23.如果在有摩擦的分析中出现收敛问题，首先尝试没有摩擦的分析。

24.壳、膜单元：正法向SPOS,负法向SNEG。

25.C3D10M单元设计专门用于复杂接触分析，能很精确的计算接触应力。

26.边界条件不能加在从面上，否则会引起过约束。

27.Standard不会对离散的刚体表面进行光滑处理，划分的精确程度直接决定其光滑程度。

可以用倒角半径来光滑任意尖角。

28.Property模块》创建Datum CSYS》Asign》Material Orientation29.如何在定义分析步时指定诊断输出要求？30.如何制定分析步要求每200个增量步写入一次重启动软件?31.监控指定点的自由度值：Output>DOF Monitor32.Standard中，完成接触分析一般比完成任何其他类型的分析更加困难。

有时允许Standard多迭代几次，效果可能好于放弃当前增量步而重新迭代。

发生困难时，首要检查接触面定义是否正确：a.运行datacheck 分析；b.在Visualization中绘出表面法线以检查之。

33.Contour Intervals等值线间隔。

34.创建一个光滑分析不类型的幅值曲线：Tools> Amplitude> Create>Smooth Step Amplitude.这种振幅曲线在起始点和结束点的第一二阶导数都为零，可以得到一个光滑的过渡。

35.Artificial Strain Energy伪应变能。

是控制沙漏变形所耗散的主要能量。

如果这个值过高，说明过多的应变能可能被用来控制沙漏变形了。

36.ALLAE伪应变能耗散量的总和，包括粘性和弹性二项。

ALLSE弹性或可恢复应变能。

ALLAE/ALLSE小于5%，在大部分分析时间中，是正常可接受的。

37.典型的沙漏图形：邻近单元成为交错的不规则四边形，有些单元变形过度，自由边界扭曲变形严重。

38.直接模态阻尼：定义每阶模态阻尼c；Reyleigh阻尼：即经典阻尼符合阻尼：适用于结构中有多种不同材料。

39.阻尼只是近似地模拟了结构吸收能量的特征。

nczos和Subspace Integration两种特征值提取方法。

Lanczos适用于多自由度系统，大量特征模态；Subspace Integration 少于二十个模态的情形更快。

41.显示分析中，可以很容易地模拟解除条件和其他一些季度不连续的情况。

显示分析没有整体刚度矩阵，不需要迭代和收敛准则。

42.对少数单元进行质量缩放Mass Scaling 可以显著地增加稳定极限。

43.稳定极限，基于模型中最小的单元尺寸，所以一个单独的微小单元或形状极差的单元都能迅速地降低稳定极限。

采用一个尽可能均匀的网格。

44.质量阻尼：类似于穿越粘性液体。

45.Explicit中是分析不稳定的潜在因素是弹簧和减震器单元。

Explicit在计算稳定时间增量时并不考虑弹簧-质量系统。

有助于较强分析过程稳定性的单元是：质量单元、转动惯量单元、静水压力流体单元、刚体单元。

46.能量对于指示解答的稳定性是非常有用的ETOTAL总能，ALLKE动能,ALLIE内能,ALLWK外力功。

47.消除不稳定的方法：a增加与弹簧相连的质量b考虑阻尼的影响c 控制时间增量比如用固定时间增量。

48.金属塑性的另一重要特性：非弹性变形与几乎不可压缩材料的特性相关。

49.在Explicit中，材料数据将自动地被规则化Regularized，采用由等距分布的点组成的曲线来你和用户定义的曲线。

50.金属塑性变形的不可压缩性质限制了可用于弹塑性模拟的单元类型，因为模拟不可压缩材料性质将增加对单元的运动学约束。

该限制要求在单元积分点处的体积要保持常数，引起过约束将导致体积自锁。

51．a一次完全积分实体单元：不受体积自锁影响，是常数体积应变，可以安全用于塑性问题。

b二次完全积分实体单元：对体积自锁非常敏感。

c二次减缩积分单元：可用于大多数弹-塑性问题，但是超过了20%-40%仍可能发生体积自锁。

d使用二次完全积分单元，可以使用相应的杂交单元，但附加的自由度是计算昂贵。

修正的二次三角、四边形单元：提供了改进，很小的剪切和体积自锁，是Explicit中仅有的二次单元。

52.对于超弹性单元，Standard默认材料是不可压缩的，Explicit假设其接近不可压缩的，默认的泊松比0.475.用杂交单元模拟其不可压缩行为。

Explicit不允许出现完全不可压缩。

53.ABAQUS接受试验数据并应用最小二乘拟合计算出材料参数。

54.定义带加强筋的板时，定义壳单元，会出现shell offset选项，可以选择Middle Surface和Top Surface如何选择？规则是怎样的？55.默认情况下，总是存在着体粘性阻尼，ALLVD粘度效果而耗散的能量。

56.rate dependence率相关。

某些材料如低碳钢，应变速率增加，屈服应力也增加，加速度很高时，应变率相关性可能非常重要。

Material》Plastic》SubOptions》Rate Dependence57.当材料是不可压缩的时，不需要体积试验数据。

58.轴对称模型：ABAQUS会自动约束有关的刚体位移。

59.在Edit Job对话框的General选项页，选中Print Model Definition data打印模型定义数据，将相关的数据打印到.dat中。

60.以一个XY曲线乘以一个常数，实际上只是给y轴坐标值乘以该常数。

61.Swap交换62.通过从单元到单元或从积分点到积分点之间的静水压力的迅速变化，表明产生了体积自锁。

63.超约束可引起体积自锁。

64.不可压缩的材料在边界处常常受到过分的变形约束导致过约束发生自锁。

65.NE：Nominal Strain Components at integration points名义应变。

66.大变形的网格设计：通过手算、经验和来自粗糙单元的模拟结果，考虑重新进行网格设计。

初始时又扭曲，随着分析进行，扭曲改善，这样的设计应该是可行的。

67.提问：网格能否自我进化？能否在中间状态重新划分网格？68.两种方法减少体积自锁：a．在局部畸变区域细化网格b．在完全不可压缩材料中引入少量可压缩性，应用几乎不可压缩材料得到的结果与应用完全不可压缩材料的结果是类似的。

69.同一个作业分析中不能同时使用显式和隐式分析，可以应用结果传递或输入功能，来组合一系列显隐式分析；ABAQUS Analysis Users Manual 7.7.2Transfering Results between Standard and Explicit70.预加载、预变形71.摄动：微扰。

合集下载

ABAQUS经验总结

ABAQUS经验总结

ABAQUS经验总结例如要取缸套的主推力侧上一列节点的径向位移（缸套轴线平行于Z轴），然后按照Z坐标画出径向位移曲线。

总的方法是先选上要分析的节点，然后按空间位置顺序记录节点编号，根据编号生成一个Path，再以这个path为横坐标，以要分析的量（如径向位移）为纵坐标画X-Y图。

1. 选出要分析区域节点：这列节点共有几十个，一个一个选太慢，打开要分析的odb文件，选择Display Group中的【Replace Selected】按钮，在目标类型中选择【Nodes】，然后结合视图方向、框选方法（矩形、圆形、多边形框）和选择方式（individually或者by angle）选出需要的节点集合，例子中的一列节点只有Z坐标不同，因此把视图方向调整到Z轴垂直于屏幕，这时一列点在屏幕上变成了一个点，在这一个点的位置上框选就可以得到一列点了。

在individually 选择方式下，【shift+框选】是将选到的加入到已有选择中，【Ctrl+框选】是将选到的从已有选择中去除。

例如要在一个曲面上选一列节点，可以先用【by angle】方式将整个曲面选上，然后调整到合适的视图方向上切换到【individually】方式，用【Ctrl+框选】去掉多余的节点。

2. 按顺序记录节点编号：Path对顺序很敏感，节点号顺序的调整会改变最后plot的数据点顺序。

要按照Z坐标大小顺序画出径向位移曲线，就必须按顺序记录节点编号。

上一步选好节点按中键确定后，屏幕上是空白，因为ABAQUS 不会显示单独的节点，打开显示节点编号开关（在【Common Plot Options->Labels】中），这样屏幕上会显示出要选的那些节点的编号，按顺序记录下来。

号码之间用逗号分隔，冒号表示连续和间隔，例如：1.2（1号和2号节点），1:10 （表示1,2,…,10），1:9:2（表示1,3,5,…,9）。

3. 生成目标表格和曲线，两种方法：a）用上面排好的节点序列生成一个Path，然后基于这个path生成一个X-Y图（Create X-Y data -> Path），在【X-Y Data Manager】中双击生成的图线可以得到相应的二维表格；b）菜单【Report->Field Output】，这种方法将二维表格数据写入一个文件，本身不能出图，但是可以对计算结果求和，因此可以用来求接触力、压力的合力（但要注意这里的求和是数值相加，不是矢量求和，因此只适用于各个力方向基本一致的情况下的合力估计）。

Abaqus常用技巧总结

Abaqus常用技巧总结

Abaqus常用技巧总结1.对timeincrement的根本理解ABAQUS步骤中有四个量：最大增量数、初始增量、最小增量和最大增量。

许多网民不知道如何合理设置。

合理的设置是基于深刻的理解。

要理解这个问题，我们首先需要了解ABAQUS的计算过程和有限元计算的收敛性。

ABAQUS首先使用初始值输入进行迭代计算。

如果计算结果收敛，继续将该值代入下一步计算。

如果不收敛，自动减少时间步长并重新计算，直到收敛，然后计算下一步。

但是如果时间步长减小到最小值minimum时计算结果还是不收敛，则abaqus将停止计算，由此可知maximum值和minimum值分别是abaqus在收敛计算时时间步长的上下限，同时totaltime=求和(timeincrement*number)，当时间步长很小时，需要计算的步数number相应增大(电脑计算花的时间也随之增大)，因此number一般要设置较大值。

minimum并不是越小越好，因为1)number即计算时间增大2)abaqus计算精度约在10^(-5),当时间步长小于这个值，计算结果已经没什么意义了。

有限元计算的收敛性与（最小空间步长/时间步长）的值有关。

如果最小值设置为10^（-5）或不收敛，则可以适当减小空间步长（即仔细绘制网格）。

当然，还有其他一些方法。

如果计算确实不可能，则模型本身可能存在问题，或者显示显式计算总而言之，maximunnumber要适当设置较大值，initial可适当改小（如-2，-3量级），minimum（-5量级）不要修改，maximum值影响不大，可不改.2.力矩加载一个大筒体上有三个接管端面固定,大筒体两端加载扭距,如何加载?（1）将大筒体两端要施加扭矩的节点分别定义为两个nset:left,right.（2）分别在大筒体两端的圆心处定义两个referencenode:rp-left,rp-right.（3）使用以下命令将围绕3轴旋转的两个节点集的自由度与参考点耦合。

有限元软件使用笔记(abaquspatransurfer)

有限元软件使用笔记(abaquspatransurfer)

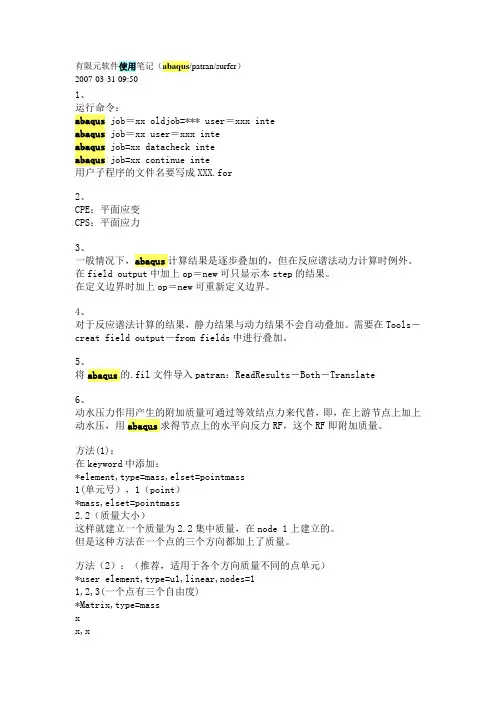

有限元软件使用笔记（abaqus/patran/surfer）2007-03-31 09:501、运行命令：abaqus job＝xx oldjob=*** user＝xxx inteabaqus job＝xx user＝xxx inteabaqus job=xx datacheck inteabaqus job=xx continue inte用户子程序的文件名要写成XXX.for2、CPE：平面应变CPS：平面应力3、一般情况下，abaqus计算结果是逐步叠加的，但在反应谱法动力计算时例外。

在field output中加上op＝new可只显示本step的结果。

在定义边界时加上op＝new可重新定义边界。

4、对于反应谱法计算的结果，静力结果与动力结果不会自动叠加。

需要在Tools－creat field output－from fields中进行叠加。

5、将abaqus的.fil文件导入patran：ReadResults－Both－Translate6、动水压力作用产生的附加质量可通过等效结点力来代替，即，在上游节点上加上动水压，用abaqus求得节点上的水平向反力RF，这个RF即附加质量。

方法(1)：在keyword中添加：*element,type=mass,elset=pointmass1(单元号），1（point）*mass,elset=pointmass2.2（质量大小）这样就建立一个质量为2.2集中质量，在node 1上建立的。

但是这种方法在一个点的三个方向都加上了质量。

方法（2）：（推荐，适用于各个方向质量不同的点单元）*user element,type=u1,linear,nodes=11,2,3(一个点有三个自由度)*Matrix,type=massxx,xx,x,x*element,type=u1,elset=RG180001,5 (单元号，结点号)*user element,type=u2,linear,nodes=11,2,3(一个点有三个自由度)*Matrix,type=massxx,xx,x,x*element,type=u2,elset=RG180002,21 (单元号，结点号)......*elset, ELSET=ADDEDMASS,generate80001, 80644, 1*UEL PROPERTY, ELSET=ADDEDMASS（最后一定要写,MASS是随便起的一个名字）7、对于patran所建的模型，划分网格以后一定要EQUIVALENCE-LIST-TOLERANCE CUBE一下所有的节点。

Abaqus学习总结-1

Abaqus学习总结-1

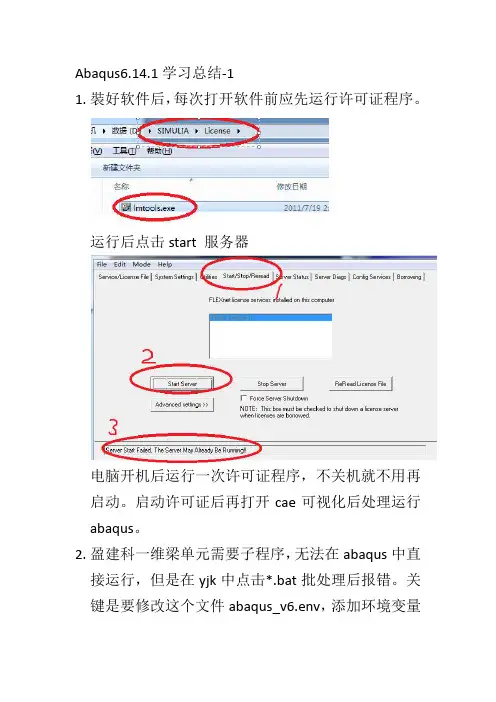

Abaqus6.14.1学习总结-11.裝好软件后，每次打开软件前应先运行许可证程序。
