新型透明聚酰亚胺薄膜、其前聚体以及其制备方法

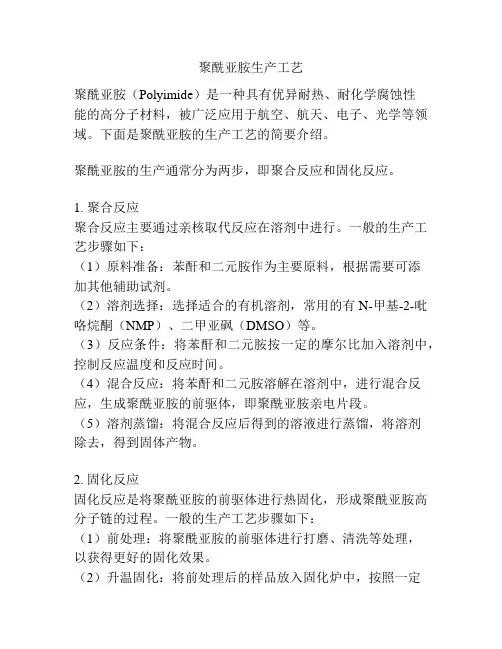

聚酰亚胺生产工艺聚酰亚胺（Polyimide）是一种具有优异耐热、耐化学腐蚀性能的高分子材料，被广泛应用于航空、航天、电子、光学等领域。

下面是聚酰亚胺的生产工艺的简要介绍。

聚酰亚胺的生产通常分为两步，即聚合反应和固化反应。

1. 聚合反应聚合反应主要通过亲核取代反应在溶剂中进行。

一般的生产工艺步骤如下：（1）原料准备：苯酐和二元胺作为主要原料，根据需要可添加其他辅助试剂。

（2）溶剂选择：选择适合的有机溶剂，常用的有N-甲基-2-吡咯烷酮（NMP）、二甲亚砜（DMSO）等。

（3）反应条件：将苯酐和二元胺按一定的摩尔比加入溶剂中，控制反应温度和反应时间。

（4）混合反应：将苯酐和二元胺溶解在溶剂中，进行混合反应，生成聚酰亚胺的前驱体，即聚酰亚胺亲电片段。

（5）溶剂蒸馏：将混合反应后得到的溶液进行蒸馏，将溶剂除去，得到固体产物。

2. 固化反应固化反应是将聚酰亚胺的前驱体进行热固化，形成聚酰亚胺高分子链的过程。

一般的生产工艺步骤如下：（1）前处理：将聚酰亚胺的前驱体进行打磨、清洗等处理，以获得更好的固化效果。

（2）升温固化：将前处理后的样品放入固化炉中，按照一定的升温速率进行加热，到达一定的固化温度后保持一段时间，使聚酰亚胺高分子链形成。

（3）冷却：将固化后的样品从固化炉中取出，进行自然冷却。

（4）后处理：根据需要，对固化后的聚酰亚胺进行加工、修整等后处理操作。

需要注意的是，在聚合反应和固化反应的过程中，要严格控制反应条件，如温度、时间等，以获得优质的聚酰亚胺产品。

以上是聚酰亚胺的生产工艺的简要介绍，实际生产中还需根据具体需求进行工艺优化和改进。

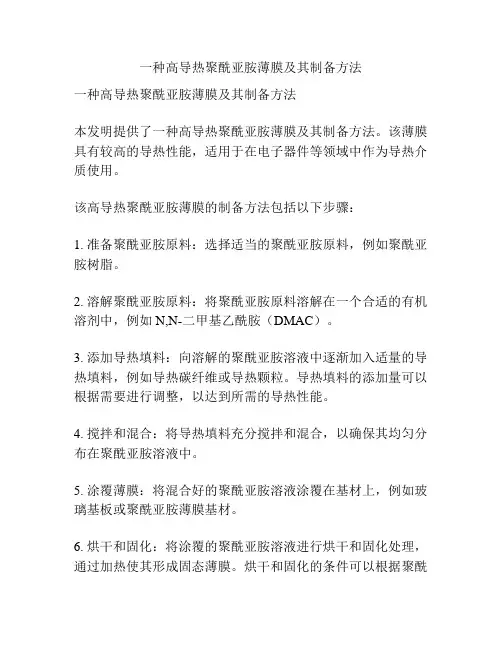

一种高导热聚酰亚胺薄膜及其制备方法
一种高导热聚酰亚胺薄膜及其制备方法
本发明提供了一种高导热聚酰亚胺薄膜及其制备方法。

该薄膜具有较高的导热性能，适用于在电子器件等领域中作为导热介质使用。

该高导热聚酰亚胺薄膜的制备方法包括以下步骤：
1. 准备聚酰亚胺原料：选择适当的聚酰亚胺原料，例如聚酰亚胺树脂。

2. 溶解聚酰亚胺原料：将聚酰亚胺原料溶解在一个合适的有机溶剂中，例如N,N-二甲基乙酰胺（DMAC）。

3. 添加导热填料：向溶解的聚酰亚胺溶液中逐渐加入适量的导热填料，例如导热碳纤维或导热颗粒。

导热填料的添加量可以根据需要进行调整，以达到所需的导热性能。

4. 搅拌和混合：将导热填料充分搅拌和混合，以确保其均匀分布在聚酰亚胺溶液中。

5. 涂覆薄膜：将混合好的聚酰亚胺溶液涂覆在基材上，例如玻璃基板或聚酰亚胺薄膜基材。

6. 烘干和固化：将涂覆的聚酰亚胺溶液进行烘干和固化处理，通过加热使其形成固态薄膜。

烘干和固化的条件可以根据聚酰
亚胺原料的特性进行调整。

通过上述制备方法，可以得到具有高导热性能的聚酰亚胺薄膜，适用于各种导热介质的应用领域。

该高导热聚酰亚胺薄膜具有良好的热传导和绝缘性能，能够有效地将热量传导到需要散热的区域，从而提高电子器件等的散热效率。

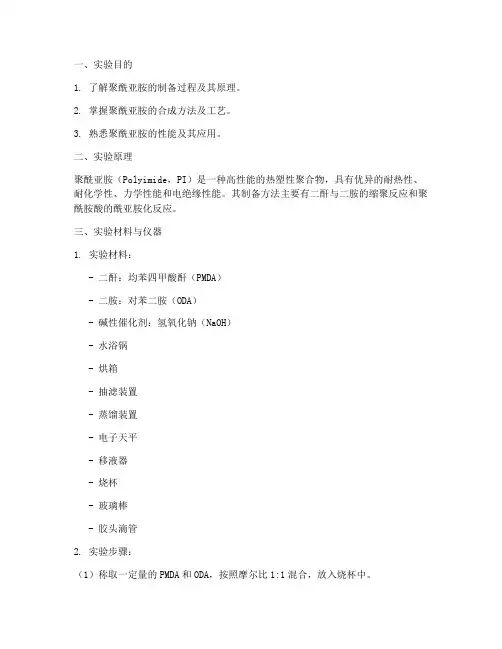

一、实验目的1. 了解聚酰亚胺的制备过程及其原理。

2. 掌握聚酰亚胺的合成方法及工艺。

3. 熟悉聚酰亚胺的性能及其应用。

二、实验原理聚酰亚胺（Polyimide，PI）是一种高性能的热塑性聚合物，具有优异的耐热性、耐化学性、力学性能和电绝缘性能。

其制备方法主要有二酐与二胺的缩聚反应和聚酰胺酸的酰亚胺化反应。

三、实验材料与仪器1. 实验材料：- 二酐：均苯四甲酸酐（PMDA）- 二胺：对苯二胺（ODA）- 碱性催化剂：氢氧化钠（NaOH）- 水浴锅- 烘箱- 抽滤装置- 蒸馏装置- 电子天平- 移液器- 烧杯- 玻璃棒- 胶头滴管2. 实验步骤：（1）称取一定量的PMDA和ODA，按照摩尔比1:1混合，放入烧杯中。

（2）加入适量的NaOH溶液，搅拌均匀，形成透明溶液。

（3）将烧杯放入水浴锅中，加热至70℃，保持恒温反应2小时。

（4）将反应液抽滤，去除未反应的二酐和二胺。

（5）将抽滤后的溶液进行蒸馏，去除水分，得到聚酰胺酸（PAA）。

（6）将PAA溶液加热至150℃，进行酰亚胺化反应，保持恒温反应2小时。

（7）将反应液抽滤，去除未反应的PAA。

（8）将抽滤后的溶液进行干燥，得到聚酰亚胺粉末。

四、实验结果与分析1. 实验结果：制备得到的聚酰亚胺粉末呈白色，具有一定的流动性。

2. 性能分析：（1）红外光谱分析：通过红外光谱检测，发现聚酰亚胺的特征吸收峰，证明成功制备了聚酰亚胺。

（2）热重分析：聚酰亚胺的热分解温度约为500℃，说明其具有优异的耐热性能。

（3）力学性能：聚酰亚胺的拉伸强度为60MPa，断裂伸长率为25%，表现出良好的力学性能。

五、实验总结本实验成功制备了聚酰亚胺，并对其性能进行了分析。

实验结果表明，聚酰亚胺具有优异的耐热性、力学性能和电绝缘性能，在航空航天、电子电气等领域具有广泛的应用前景。

在实验过程中，应注意以下几点：1. 控制反应温度和时间，以保证反应的顺利进行。

2. 严格控制实验条件，避免杂质对聚酰亚胺性能的影响。

聚酰亚胺制备（1）实验原理以均苯四甲酸酐和对苯二胺缩聚而成的聚酰亚胺最终的产物不溶不熔，分子量很低时就从反应介质中沉淀出来，无法加工和成膜。

因此要分成预聚和终缩聚两个阶段来合成：第一步是在N'N二甲基乙酰肤、N'N二甲基甲酰胺、砒咯烷酮等极强溶剂中，于室温下，使二酐和对苯二胺进行预缩聚，形成可溶性高分子量聚酰胺；第二步才将该预聚物成型，如膜、纤维、涂层、层压材料等，然后加热到150℃以上，使残留的羧基和亚胺基继续反应固化。

反应过程如图所示。

（2）原科配比理论上是二酐与二胺的配比为1：1时得到的聚酰胺酸的分子量最高，粘度最大。

但由于反应体系有微量水存在，使过量的二酐转化为酸变得不活泼，所以就耍二酐稍过量时才能获得较高的分子量和较高的粘度。

一般二酐与二胺摩尔量之比在1.020—1.030比较合适。

（3）聚酰胺酸(PAA)固体含量的确定在选择聚酰胺酸胶液的固体含量时，要考虑胶液的粘度不能太小，太小不利于成膜。

通过查阅资料并结合大量实验，胶液的固体含量为10％时最佳。

各种胶液的固体含量配比见表反应物质8% 10% 12%反应物质PAA固体含量PMDA（g） 2.225 2.631 3.16ODA(g) 2.003 2.370 3.84NMP(ml) 50 50 50PAA-聚酰胺酸，PMDA-均苯四甲酸二酐, ODA-二氨基二苯基醚,NMP-毗咯烷酮。

（4）仪器和药品仪器：电动搅拌器、电热鼓风干燥箱、三口烧瓶、量简、研钵、烧杯等(其它需要的玻璃仪器可任选)；本体：均苯四甲酸二酐(PMDA)，4'4-二氨基二苯基醚(ODA)；溶剂：N'N-二甲基乙酰胺、N'N-二甲基甲酰胺、毗咯烷酮(NMP)任选一种。

（5）实验步骤a.用研钵将均苯四甲酸二酐(PMDA)和4'4-二胺基二苯基醚(ODA)分别研细，然后放于干燥箱中在100℃左右的温度下烘培1—2个小时，备用。

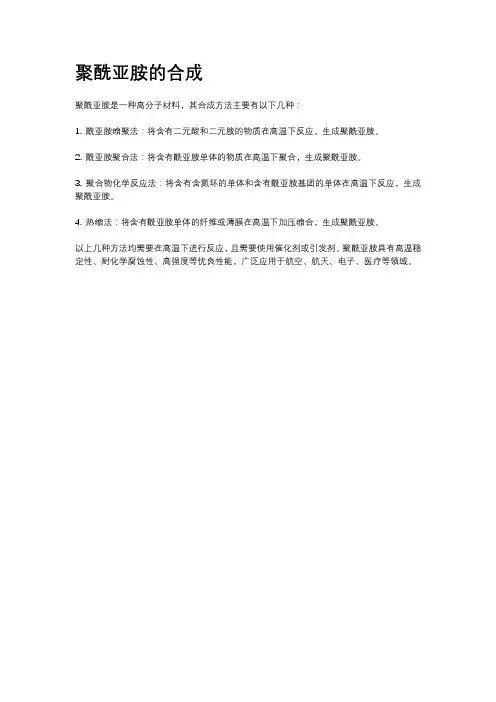

聚酰亚胺的合成
聚酰亚胺是一种高分子材料，其合成方法主要有以下几种：
1. 酰亚胺缩聚法：将含有二元酸和二元胺的物质在高温下反应，生成聚酰亚胺。

2. 酰亚胺聚合法：将含有酰亚胺单体的物质在高温下聚合，生成聚酰亚胺。

3. 聚合物化学反应法：将含有含氮环的单体和含有酰亚胺基团的单体在高温下反应，生成聚酰亚胺。

4. 热缩法：将含有酰亚胺单体的纤维或薄膜在高温下加压缩合，生成聚酰亚胺。

以上几种方法均需要在高温下进行反应，且需要使用催化剂或引发剂。

聚酰亚胺具有高温稳定性、耐化学腐蚀性、高强度等优良性能，广泛应用于航空、航天、电子、医疗等领域。

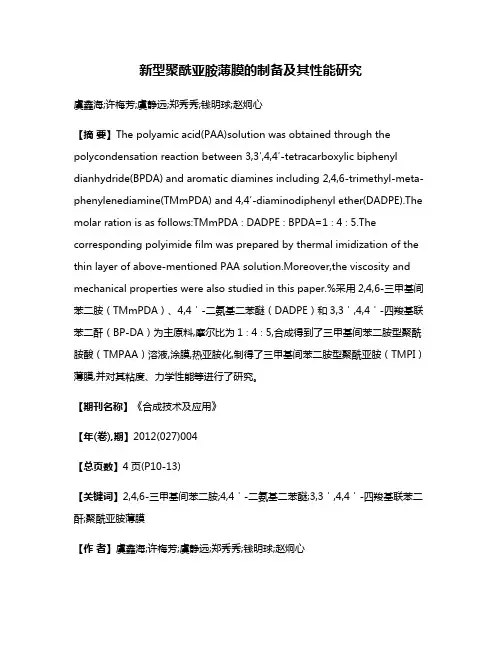

新型聚酰亚胺薄膜的制备及其性能研究虞鑫海;许梅芳;虞静远;郑秀秀;钱明球;赵炯心【摘要】The polyamic acid(PAA)solution was obtained through the polycondensation reaction between 3,3′,4,4′-tetracarboxylic biphenyl dianhydride(BPDA) and aromatic diamines including 2,4,6-trimethyl-meta-phenylenediamine(TMmPDA) and 4,4′-diaminodiphenyl ether(DADPE).The molar ration is as follows:TMmPDA∶DADPE∶BPDA=1∶4∶5.The corresponding polyimide film was prepared by thermal imidization of the thin layer of above-mentioned PAA solution.Moreover,the viscosity and mechanical properties were also studied in this paper.%采用2,4,6-三甲基间苯二胺（TMmPDA）、4,4＇-二氨基二苯醚（DADPE）和3,3＇,4,4＇-四羧基联苯二酐（BP-DA）为主原料,摩尔比为1∶4∶5,合成得到了三甲基间苯二胺型聚酰胺酸（TMPAA）溶液,涂膜,热亚胺化,制得了三甲基间苯二胺型聚酰亚胺（TMPI）薄膜,并对其粘度、力学性能等进行了研究。

【期刊名称】《合成技术及应用》【年(卷),期】2012(027)004【总页数】4页(P10-13)【关键词】2,4,6-三甲基间苯二胺;4,4＇-二氨基二苯醚;3,3＇,4,4＇-四羧基联苯二酐;聚酰亚胺薄膜【作者】虞鑫海;许梅芳;虞静远;郑秀秀;钱明球;赵炯心【作者单位】东华大学应用化学系,上海201620;东华大学应用化学系,上海201620;东华大学应用化学系,上海201620;东华大学应用化学系,上海201620;中国石化仪征化纤股份有限公司研究院,江苏仪征211900;东华大学应用化学系,上海201620【正文语种】中文【中图分类】TQ323.7聚酰亚胺是耐热性能非常突出的高聚物之一，它可以制成纤维、薄膜、复合材料、胶粘剂以及光敏、湿敏等功能性涂料等，已被广泛地应用于微电子、航空航天、核电、高铁、汽车、舰船、印刷电路板、电线电缆、卫星等高科技领域［1－6］。
