酒店管理E-R图

12.2 设计系统E.R图
实体模型就是我们通常所说E-R模型，它是设计数据库的基础。我 们使用E-R模型对酒店管理系统的数据进行抽象加工，将实体集合抽象 成实体类型，用实体间关系反映本系统实体间的内在联系。下面根据需 求分析设计酒店管理系统的E-R图。 1.住客实体E-R图 住客E-R图中包括的属性为：住客编号、住客姓名、住客性别、住 客国籍、住客身份证、住客住址、住客电话、押金、住客房号、住客类 别、入住时间、离店时间、操作人。这些属性描述的住客实体如下图1 所示。
12.2 设计系统E.R图
2. 房间实体E-R图 房间E-R图中包括的属性为：房间编号、房号、房间类型、房间状 态、是否预定、床位数、是否有电视、是否有空调。这些属性描述的房 间实体如下图所示。
12.2 设计系统E.R图
3.房型实体E-R图 房型E-R图中包括的属性为：房型编号、房型名称、房间价格。这 些属性描述的房型实体如下图所示。
第12章 酒店管理系统数据库开发实例

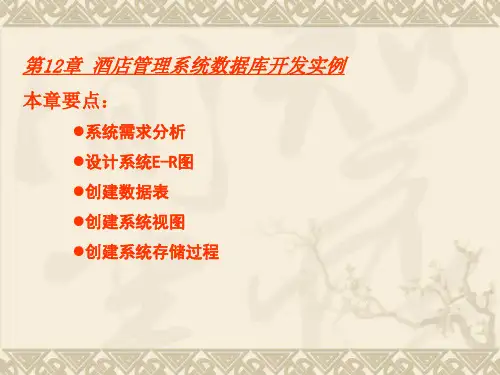

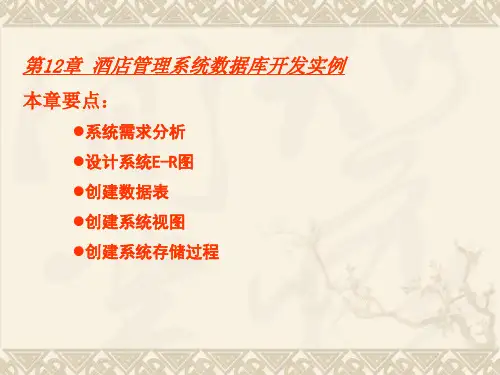

本章要点：
系统需求分析 设计系统E-R图 创建数据表 创建系统视图
创建系统存储过程
12.1 系统需求分析
酒店管理系统是一个基于与SQL Server 2008数据库进行开 发的Web应用程序。 在该系统中使用了三层架构的开发模式，数据库作为架构中的一个 底层，表现层（也就是Web界面）做为架构中的顶层，而数据访问层则 处于一个中间层。Web应用程序页面不再直接与后台的数据库相连接， 而是直接与中间数据访问层相关联，中间层的数据访问层直接与数据库 相连接，从数据访问层中发送相关SQL语句到数据库，数据库执行相关 的SQL语句后，将执行结果返回到数据访问层。
12.4 创建数据表
1. 住客信息表（GuestInfo），用来记录酒店住客的各种信息。使 用身份证号和房号作为该表的主键。该表的字段结构如下表所述：

小组成员
组员 章珂琦 张佳豪 梁小明
组长： 杨丽梅
组员
张乾 梁椋 虞梓昊
组员 章珂琦 张佳豪 梁小明
组长： 杨丽梅
组员 张乾 梁椋
虞梓昊
算
计
机
计计算机
机 算
算 机
计算计 机
酒系店统 管理
1
本软件系统是为酒店定制的客房管理系统， 本系统的主要目标是酒店为用户提供迅速、高效 的服务。避免手工处理存在的效率低下，数据错 误率高等弊端。及时准确的反映酒店客房的实时 入住以及退房等情况，提高酒店的服务质量，为 酒店获得更多的经济效益，实现酒店客房管理的 规范化、自动化。
• 三.核对订单功能： 酒店管理系统为酒店前台工作人员提供的核对订单 界面，该界面提供了订单的详情，以供工作人员核对订单信息是否一致。
• 四.开房功能：酒店管理系统为酒店前台工作人员提供的开房界面，该界 面主要显示开房详情和客户的入住明细。
3
酒店用户用例图
用例名称：预订房间
用例标识号：102
参与者：酒店用户
• (订单编号、订单金额、订单时间 、付款状态、客户编号、预定时间、解除 预定时间、客户证件号、客户姓名)
•1、客户基本信名:User
部分数据表展示
中文名称 客户编号 客户姓名 客户性别 客户证件号 联系方式 邮箱
字段名称
UserID UserName Sex UserIdentity Phone Email
客户
拥有
1
m
订单
1
查询
预订
m
1
评价
1
n
房间
评价表
1
1
E-R图
公交表
回复

床位数 价格
001 标准间
2 $168.00
• 如果一个关系满足2NF，并且除了主键以外的其他列都不传递依赖于 主键列，则满足第三范式（3NF）
规范化的酒店管理系统E-R图
客人姓名
身份证号 入住日期 结帐日期
入住流水ID
入住登记表（registration） N
入住
房间号
押金
总金额
客房名称
房间号
客房状态
X
Y
X
Y
X
Y
X
Y
X
Y
X
Y
一对一
1 ：N
客户
一对多
M ：N
订单
产品
X
Y
X
X
Y
X
Y
X
Y
X
Y
X
Y
X
Y
多对一
多对多
绘制E-R图3-3
• 酒店管理系统的数据库
客人姓名 身份证号 入住日期 结帐日期
客房名称
房间号
床位数
客人（GuestRecord）
N
入住
1
客房（Room）
价格
房间号
押金
总金额
客房类型 入住人数 客房状态
10014002 葛宇洪李思岐 技术员技术员 60
18 6014
1004 小计葛宇洪
技术员
60
实发工工时资
13 845.00
9601.060
11401.900 2945.00 9751.030 935.00 19101.700 1080.00 8401.080
19201.400
规范化示例6-3
• 表中包含大量冗余数据，可能会导致数据异常：

[RoomNum] [int] NOT NULL,
/*设置主键约束*/
[Kind] [int] NOT NULL,
[Statu] [int] NOT NULL,
/*设置CHECK约束*/
[Reservation] [varchar](5) NOT NULL CHECK(Reservation =‘Yes’OR
12.2 设计系统E.R图
以上实体间的关系可以用如下图所示的E-R关系图表示。
12.3 创建系统库
根据上述的系统需求分析。首先在Sql Server 2008中建立一个名 为“MyHotel”的数据库来存放本系统所必须的数据表, 创建数据库的SQL 语句如下：
CREATE DATABASE MyHotel //创建数据库 USE MyHotel
12.1 系统需求分析
本系统主要的需求是能够完成对小型酒店日常的客房管理活动，系 统主要面向的用户对象是前台接待人员。系统的具体需求分析如下：
(1) 用户必须先从登录界面进入系统，在登录页面输入用户名、密 码和验证码，通过身份验证后，才可以进入系统的首页。如果未能通过 系统的身份验证 ，系统自动给出登录错误的提示信息。
[Kind] [varchar](10) NOT NULL UNIQUE, /*设置唯一约束*/ [RoomPrice] [decimal](10, 2) NOT NULL ）
12.4 创建数据表
6.房间状态表（RoomStatu），用于存放房间状态的信息。我们将 房间状态编号作为主键。该表的字段结构如下表所述：
为满足本系统功能的需要，根据设计好的系统实体E-R模型图，创建 “MyHotel”的数据库中的数据表，在创建表的同时还要实现数据的完整 性。
