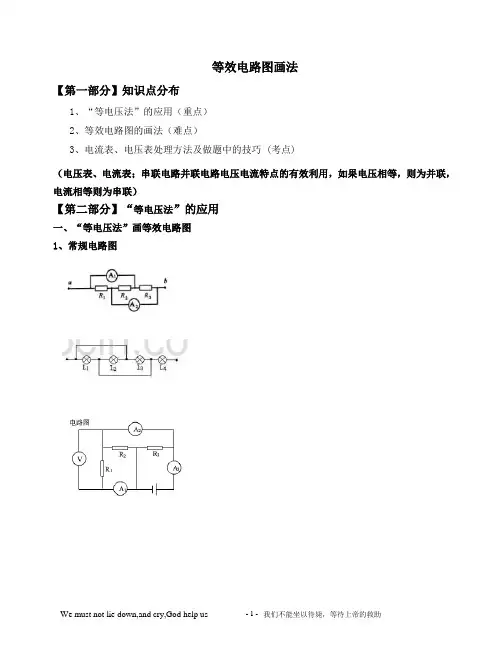

等效电路图画法【第一部分】知识点分布1、“等电压法”的应用（重点）2、等效电路图的画法（难点）3、电流表、电压表处理方法及做题中的技巧 (考点)（电压表、电流表；串联电路并联电路电压电流特点的有效利用，如果电压相等，则为并联，电流相等则为串联）【第二部分】“等电压法”的应用一、“等电压法”画等效电路图1、常规电路图2、动态电路图1、当闭合开关S 0、S 1，断开开关S 2时 当闭合开关S 2，断开开关S 0、S 1时.2、当S 1、、S 2 均闭合且滑片P 滑到a 端时 当S 1、S 2 均断开且滑片P 在a 端时.3、当闭合开关S 1，断开开关S 2和S 3， 当闭合开关S 1、S 2，断开S 3时 当闭合开关S 3，断开S 1 、S 2时.4、当S 1、S 2闭合，滑动变阻器的滑片P 在a 端时 当S 1、S 2都断开，滑片P 在b 端时 .5、只闭合开关S 3，滑动变阻器的滑片P 在最左端时 只断开开关S 1，滑片P 移至最右端时 只闭合开关S 1，滑片P 在最右端时 .二、等电压法画电路图1、根据下图所示的实物图，画出电路图.三、“等电压法”连接实物图1、将图中电路元件按照电路图连接实物图.四、用“等电压法”进行电路改错1、将下面错误电路中的接线柱改动位置，使两灯并联连接.要求：只能改变一处位置，不能随意拆解导线.2、L 1和L 2并联，请在图中错误之处打上“×”，加以改正，并在空白处画出正确的电路图.五、用“等电压法”设计电路(根据串、并联电路特点)1、将电路元件连成电路图，要求：S 1控制L 1，S 2控制L 1、L 22、根据图所示，要求L 1、L 2并联，S 1控制L 1，S 2控制L 2，S 3在干路，连线不要交叉，先画出电路图，然后连接实物图.六、用“等电压法”选择仪表例1、如图所示，圆圈a、b、c表示三只电表，下列判断正确的是（） A. a、b为电流表，c为电压表B．a、c为电流表，b为电压表C．a为电流表，b、c为电压表D．b为电流表，a、c为电压表【第三部分】戴氏经典练习1、画出下面电路图的等效电路图2、依照电路图连接实物图【第四部分】课后强化练习一、单选题1、如图所示电路中，当开关S 1、S 2都闭合时，下列说法正确的是 （ ） A ．只有L 1发光 B ．只有L 2发光 C ．L 1 、L 2都发光 D ．L 1 、L 2都不发光2、如图四个电路图中，与下面实物图对应的是（ ）3、如图所示的电路 ，下列分析正确的是 （ ） A ．若S 1、S 2、S 3都闭合时，则L 1 、L 2并联 B ．若S 1、S 2、S 3都闭合时，则L 1 、L 2串联 C ．S 3断开、S 1、S 2闭合，L 1 、L 2并联 D ．S 1闭合、S 2、S 3断开，L 1 、L 2串联4、如图所示的四个电路中，开关能使L 1 、L 2两盏灯同时发光和熄灭的是 （ ）5、下列是小丽关于家庭电路和安全用电的一些说法，其中有错误的是 （ ）A ．安全用电的原则是不接触低压带电体，不靠近高压带电体B ．只有不高于220 V 的电压才是安全的C ．家庭电路中电流过大的原因有两个，一是可能发生了短路， 二是用电器的总功率过大A DC BD．当电路中的电流过大时，保险丝和空气开关都能起到断开电路的作用6、关于物体的导电性能，下列说法中正确的是（）A、导体和绝缘体都容易导电B、大地、人体、油都是导体C、橡胶、塑料、碳都是绝缘体D、导体和绝缘体之间没有绝对的界限7、图中，若L2的灯丝断了，而电路其他部分完好，则开关S闭合后（）A．L1发光，L2不发光B．L1不发光，L2发光C．L1和 L2都发光D．L1和 L2都不发光8、在下图中，两灯泡组成并联的电路的电路图是（）A B C D9、洗衣机、电冰箱等家用电器都使用三孔插座，是因为如果不接地 ( )A、家用电器不能工作B、家用电器的寿命会缩短C、人接触家用电器时可能发生触电事故D、家用电器消耗电能会增加10 、居民楼的楼道里，夜间只是偶尔有人经过，电灯总是亮着造成很大浪费。

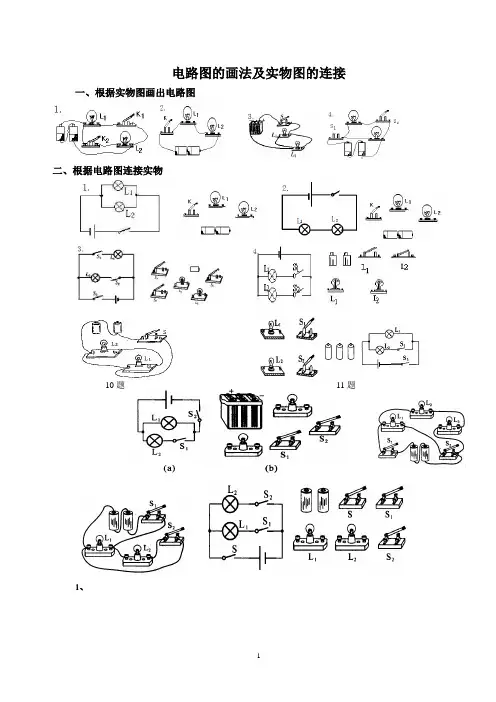

怎样画电路图和连接实物图1、画电路图的基本要求：①电路元件的符号要用统一规定的，不能自造符号。

②要注意所画符号和实物的对应性。

③合理安排电路元件符号，使之均匀分布在电路中，具有对称性（元件符号一定不能画在电路的拐角处）。

④电路图最好呈长方形，有棱有角，导线要横平竖直，力求把电路图画得简洁、美观、大小比例适中。

⑤最好从电源的正极开始，沿着电流的方向依次画起，且知道在电路图中导线无长短之分的原则。

2、根据实物图如何画电路图：先根据电流流向法判断实物图的电路结构，弄清各元件的关系，然后画一个作用与效果同实物图一致的规范的电路图。

3、由电路图如何连接实物图：对于串联电路，根据电流流向法将元件依次顺序连接；对于并联电路，先连接元件多的一条支路，然后将元件少的一条支路并联接入。

4、三类基本题型：①根据实物图画电路图；②根据电路图画实物图；③根据文字描述电路的连接和控制情况，画电路图或连接实物图。

例1、按照图8左边的电路图用笔画线代替导线，将右边的电路元件连接成完整电路（导线不交叉）例 2、如图9所示，它是“测量小灯泡电阻”实验的电路连接实物图，请在右边画出它的电路图。

例 3、在某电路（如图10）中，灯L1、L2并联，开关S控制整个电路，开关S1控制L1灯，电流表测L2灯的电流，请你根据上述文字描述连接下面的实物图，并在右边画出它的电路图。

例4、由实物图画出电路图例5、根据下列要求, 画出电路图，并连成实物电路, 电键S1, S2 都闭合时, 灯L1和L2都能发光；断开S1, 灯L1和L2都不发光,若闭合电键S1, 断开电键S2, 则只有灯L1能发光。

一、根据电路图连接实物图连接实物图注意：①分清用电器的连接方式②明确元件是在干路上还是支路上③从电源的正极开始，沿电流的方向连，确定好电流分支点和汇合点．．．．．．．④导线要画在接线柱上，导线绝不能交叉．．．．二、根据实物图，画出相应的电路图4. 连接方式：串联并联定义 把元件逐个顺次连接起来的电路把元件并列的连接起来的电路特征电路中只有一条电流路径，一处断开所有用电器都停止工作。

A
B
C
D
课堂训练
2. 在连接电路的过程中，下列哪个步骤是不必要的 （ B ） A．开关应是断开的 B．连接电路时，一定要从电源正极出发，直至电源负极 C．为保证各连接点接触良好，要拧紧各接线柱 D．连接完毕后，要仔细检查电路连接是否正确，不允许发生短路
课堂训练 3. 在虚线框内画出如图所示实物电路的电路图。
B．甲通路、乙短路、丙短路 D．甲短路、乙断路、丙通路
典型例题4
小明正确连接如图所示的电路，闭合开关S，发现灯L1不发光，灯L2发
光，由此判定电路可能是（ A ）
S
A．灯L1短路
B．灯L2 短路
C．灯L1断路ቤተ መጻሕፍቲ ባይዱ
D．灯L2 断路
L1
L2
课堂总结
电路
画电路图 状态：通路、断路、短路
课堂训练 1. 下面正确的电路图是（ C ）。
用电器的短路时：电流只经过导线，不经过用电器
L2
L1
实验现象：在实验电路中，小灯泡L1发光，小灯泡L2不发光 。说明电路中仍 然有电流，但电流流过小灯泡L1，没有从小灯泡L2中流过，而是从连接在小灯 泡L2两端的导线上流过，所以只有L1发光。
新知探究
3. 常见的两种电路故障
电路故障 断路
产生原因 开关未闭合、导线断裂、接头松脱等
第15章 第2节 课时2
电路图和电路状态
学习目标-新课引入-新知探究-课堂总结-课堂训练 人教版-物理-九年级上册
学习目标
1.会画简单的电路图； 2.认识通路、断路、短路。
【重点】电路图的画法。 【难点】“根据电路图连接实物电路”和“根据实物电路 画电路图” 。
新课引入
VS

汽车电路原理图汽车电路原理图的识读方法汽车电气电路介绍分析汽车电路的接线规律汽车电路原理图的识读方法由于各国汽车电路图的绘制方法、符号标注、文字标注、技术标准的不同．各汽车生产厂家，汽车电路图的画法有很大差异。

甚至同一国家不同公司汽车电路图的表示方法也存在较大的差异，这就给读图带来许多麻烦，因此。

掌握汽车电路图识读的基本方法显得十分重要。

一、了解汽车电路图的一般规律1 ．电源部分到各电器熔断器或开关的导线是电器设备的公共火线。

在电路原理图中一般画在电路图的上部。

2 ．标准画法的电路图，开关的触点位于零位或静态。

即开关处于断开状态或继电器线圈处于不通电状态，晶体管、晶闸管等具有开关特性的元件的导通与截止视具体情况而定。

3 ．汽车电路的特点是双电源、单线制，各电器相互并联，继电器和开关串联在电路中。

4 ．大部分用电设备都经过熔断器，受熔断器的保护。

5 ．整车电路按功能及工作原理划分成若干独立的电路系统。

这样可解决整车电路庞大复杂，分析困难的问题。

现在汽车整车电路一般都按各个电路系统来绘制，如电源系、启动系、点火系、照明系、信号系等，这些单元电路都有着自身的特点，抓住特点把各个单元电路的结构、原理吃透，理解整车电路也就容易了。

二、认真阅读圈注认真阅读图注，了解电路图的名称、技术规范，明确图形符号的含义，建立元器件和图形符号间一一对应的关系，这样才能快速准确地识图。

三、掌握回路在电学中，回路是一个最基本、最重要，同时也是最简单的概念，任何一个完整的电路都由电源、用电器、开关、导线等组成。

对于直流电路而言，电流总是要从电源的正极出发，通过导线、熔断器、开关到达用电器．再经过导线( 或搭铁) 回到同一电源的负极，在这一过程中，只要有一个环节出现错误，此电路就不会正确、有效。

例如：从电源正极出发，经某用电器( 或再经其他用电器) ，最后又回到同一电源的正极，由于电源的电位差( 电压) 仅存在于电源的正负极之间，电源的同一电极是等电位的，没有电压。
