环焊缝焊接技巧
环焊缝焊接技巧是一种常用的焊接方法，适用于管道和其他圆形结构的连接。
以下是环焊缝焊接技巧的一些要点：
1. 准备好工具和材料。
环焊缝焊接需要使用环形支架，电焊机，焊丝，气体保护等工具和材料。
2. 清洁焊接表面。
在进行环焊缝焊接之前，必须确保焊接表面干净无油脂、氧化物或其他污垢。
对于材料表面的腐蚀部分，应该使用砂纸或其他刮刀将其清除。
3. 调整电焊机。
在进行焊接之前，必须将电焊机调整至适当的电流和电压。
这可以通过焊条和工件的种类以及焊接位置等因素来确定。
4. 开始焊接。
将电焊枪放置在环形支架的中央位置，向下斜着移动，形成一个环形的焊缝。
焊接的速度应该匀速，同时保持焊枪与焊缝的距离稳定。
5. 控制焊接温度。
环焊缝焊接需要控制焊接温度，以避免熔焊材料过热或烧穿。
如果发现焊接材料过热，可以停止焊接，等待其冷却后继续。
6. 检查焊接质量。
在环焊缝焊接完成后，必须对焊缝进行质量检查。
焊缝的缺陷包括裂纹、气泡、夹渣等。
总之，环焊缝焊接是一种高效、可靠的焊接方法，掌握好以上技巧是保证焊接质量和安全的关键。
- 1 -。
环焊缝焊接技巧
环焊缝焊接是一种常见的焊接方式，它主要用于连接环形或圆形工件。
环焊缝焊接技巧的掌握对于焊接质量和效率都有着重要的影响。
下面将介绍一些环焊缝焊接技巧。
1. 焊接前的准备工作
在进行环焊缝焊接之前，需要对工件进行清洁和处理。
首先，需要将工件表面的油污、锈迹等杂质清除干净，以保证焊接质量。
其次，需要对工件进行加热处理，以消除应力和变形。
最后，需要对焊接区域进行打磨和倒角，以便焊接时更好地填充焊缝。
2. 焊接电流和电压的控制
在进行环焊缝焊接时，需要控制好焊接电流和电压。
一般来说，焊接电流应该适中，过高会导致焊接区域过热，过低则会影响焊接质量。
同时，需要根据工件的材质和厚度来选择合适的焊接电压，以保证焊接质量和效率。
3. 焊接速度的控制
焊接速度是影响焊接质量和效率的重要因素之一。
过快的焊接速度会导致焊缝填充不足，焊接质量不稳定；过慢的焊接速度则会影响焊接效率。
因此，在进行环焊缝焊接时，需要根据工件的材质和厚度来选择合适的焊接速度，以保证焊接质量和效率。
4. 焊接姿势的控制
在进行环焊缝焊接时，需要控制好焊接姿势。
一般来说，焊接姿势应该尽量保持稳定，以避免焊接质量不稳定。
同时，需要根据工件的形状和大小来选择合适的焊接姿势，以保证焊接质量和效率。
环焊缝焊接技巧的掌握对于焊接质量和效率都有着重要的影响。
在进行环焊缝焊接时，需要注意焊接前的准备工作、焊接电流和电压的控制、焊接速度的控制以及焊接姿势的控制。
只有掌握好这些技巧，才能够保证焊接质量和效率。

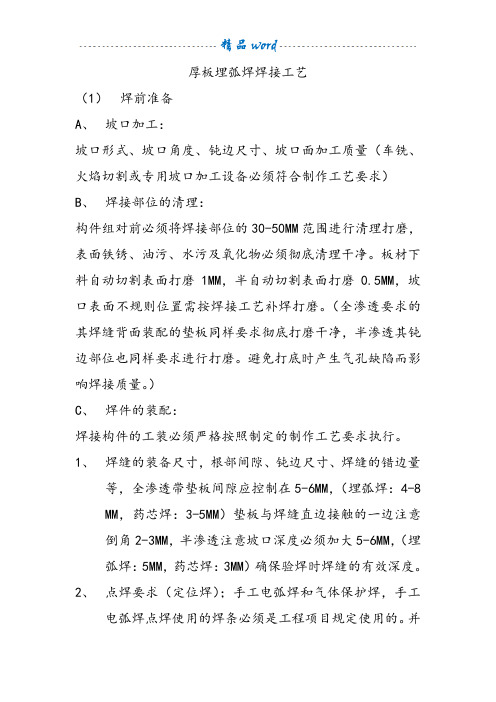

厚板埋弧焊焊接工艺（1）焊前准备A、坡口加工：坡口形式、坡口角度、钝边尺寸、坡口面加工质量（车铣、火焰切割或专用坡口加工设备必须符合制作工艺要求）B、焊接部位的清理：构件组对前必须将焊接部位的30-50MM范围进行清理打磨，表面铁锈、油污、水污及氧化物必须彻底清理干净。
板材下料自动切割表面打磨1MM，半自动切割表面打磨0.5MM，坡口表面不规则位置需按焊接工艺补焊打磨。
（全渗透要求的其焊缝背面装配的垫板同样要求彻底打磨干净，半渗透其钝边部位也同样要求进行打磨。
避免打底时产生气孔缺陷而影响焊接质量。
）C、焊件的装配：焊接构件的工装必须严格按照制定的制作工艺要求执行。
1、焊缝的装备尺寸，根部间隙、钝边尺寸、焊缝的错边量等，全渗透带垫板间隙应控制在5-6MM，（埋弧焊：4-8 MM，药芯焊：3-5MM）垫板与焊缝直边接触的一边注意倒角2-3MM，半渗透注意坡口深度必须加大5-6MM，（埋弧焊：5MM，药芯焊：3MM）确保验焊时焊缝的有效深度。
2、点焊要求（定位焊）；手工电弧焊和气体保护焊，手工电弧焊点焊使用的焊条必须是工程项目规定使用的。
并且经过彻底烘烤，使用时必须放置在通上电源的保温桶随取随用，点焊的长度80MM及点焊间距800MM，点焊位置坡口磨深5MM，焊角尺寸根据构件的装配要求而定，全渗透带垫板焊角与垫板厚度相同，垫板与焊缝背面必须完全贴紧后再点焊，并且垫板两侧点焊时注意对称点焊，半渗透点焊应注意点焊的焊角尺寸，（必须两层三道，焊角10-12MM），箱梁构件注意在箱量内增加工艺板，（工艺板可以角焊焊接（角焊6MM），且必须四边全部焊满）工字钢构件组对后焊前须加横撑固定。
（装配工艺板与横撑要求可以根据构件的实际长度而定，间隔距离1000-1200MM），所有点焊必须焊工操作，厚件定位焊质量较为重要，焊接要求与正式焊缝相同。
厚件点焊时注意不得在构件上构件上随意引弧，焊工点焊时注意每个点焊收弧部位的收弧方式，不允许有弧坑，且弧坑必须填满（可往回焊10-20MM或划圈收弧）。
全面讲解埋弧焊第一节埋弧焊的工作原理及特点埋弧焊也是利用电弧作为热源的焊接方法。
埋弧焊时电弧是在一层颗粒状的可熔化焊剂覆盖下燃烧，电弧不外露，埋弧焊由此得名。
所用的金属电极是不间断送进的光焊丝。
一、工作原理图4—1是埋弧焊焊缝形成过程示意图。
焊接电弧在焊丝与工件之间燃烧，电弧热将焊丝端部及电弧附近的母材和焊剂熔化。
熔化的金属形成熔池，熔融的焊剂成为溶渣。
熔池受熔渣和焊剂蒸汽的保护，不与空气接触。
电弧向前移动时，电弧力将熔池中的液体金属推向熔池后方。
在随后的冷却过程中，这部分液体金属凝固成焊缝。
熔渣则凝固成渣壳，覆盖于焊缝表面。
熔渣除了对熔池和焊缝金属起机械保护作用外，焊接过程中还与熔化金属发生冶金反应，从而影响焊缝金属的化学成分。
埋弧焊时，被焊工件与焊丝分别接在焊接电源的两极。
焊丝通过与导电嘴的滑动接触与电源联接。
焊接回路包括焊接电源、联接电缆、导电嘴、焊丝、电弧、熔池、工件等环节，焊丝端部在电弧热作用下不断熔化，因而焊丝应连续不断地送进，以保持焊接过程的稳定进行。
焊丝的送进速度应与焊丝的熔化速度相平衡。
焊丝一般由电动机驱动的送丝滚轮送进。
随应用的不同，焊丝数目可以有单丝、双丝或多丝。
有的应用中采用药芯焊丝代替实心焊丝，或是用钢带代替焊丝。
埋弧焊有自动埋弧焊和半自动埋弧焊两种方式。
前者的焊丝送进和电弧移动都由专门的机头自动完成，后者的焊丝送进由机械完成，电弧移动则由人工进行。
焊接时，焊剂由漏斗铺撒在电弧的前方。
焊接后，未被熔化的焊剂可用焊剂回收装置自动回收，或由人工清理回收。
二、埋弧焊的优点和缺点(1)所用的焊接电流大，相应输入功率较大。
加上焊剂和熔渣的隔热作用，热效率较高，熔深大。
工件的坡口可较小，减少了填充金属量。
单丝埋弧焊在工件不开坡口的情况下，一次可熔透20mm。
(2)焊接速度高，以厚度8～10mm的钢板对接焊为例，单丝埋弧焊速度可达50～80cm／min，手工电弧焊则不超过10～13cm/min。
埋弧焊焊接技术1(对接焊缝1(1 对接焊缝焊接技术分方内容类式1( 铜垫法和焊剂,铜垫法焊接4mm以下薄板时，可不留装配间隙，直接在铜垫板上焊接即可达到单面焊双面成形的目的。
在焊接较厚的板材时，为了改善背面成形条件，焊件开I形坡口，但预留间隙，然后均匀地在接缝中撒上焊剂进行焊接。
焊接过程中，焊件与铜垫板间必须贴紧，铜垫板截面尺寸如下图:2( 焊剂垫法焊剂垫以一定的压力衬托在焊件背面，帮助焊缝背面成形，由于焊缝背面成形质量难以单稳定，此法逐渐被焊剂,铜垫法及热固化焊剂垫法代替面焊3( 热固化剂垫法双在焊剂中加入一定比例的热固化焊剂，它在受热时会变成具有一定钢度的衬垫板，可靠面地托住熔池金属，帮助焊缝背面成形。
焊剂垫上有双面粘结带，便于衬垫装配和贴紧，也成可以用磁铁夹具将其固定在焊件上形沟槽曲率槽宽b 槽深h 焊件厚度/mm 单半径r /mm /mm /mm 面,4 6.5 8 2.0 焊 4,6 7.0 10 2.56,8 7.5 12 3.08,10 9.5 14 3.512,14 12.0 18 4.0 带保当焊件无法实现单面焊双面成形时，可采用带保留垫板或锁口接头的单面焊。
垫板材料留要与焊件相同并要与焊件紧贴，间隙小于1mm 垫板其它焊接其他焊接方法封底的单面焊是用焊条电弧焊或气体保护焊封底，然后再进行埋弧焊的单方面焊。
封底层的厚度在6mm以上法封底1焊0进行另一面焊接时，为剂适用于中厚板的焊接，第一面焊缝衬在焊剂垫上进行，翻转180保证焊透，用碳弧气刨或其它方法进行适当清根垫法临时工双临时垫板的作用是托住填入间隙的焊剂。
第一面焊缝焊接前须留有一定的间隙，以保证艺面细颗粒焊剂能进入间隙，在焊接第二面焊缝前必须除去垫板和间隙中的焊剂、焊渣垫焊板法悬当无法采用焊剂垫和临时工艺垫板时，只能采取焊件背面不加任何衬垫的悬空焊。
悬空空焊时装配间隙小于1mm，第一面焊缝热输入宜小，既不能烧穿，又要有一定的熔深。
环缝焊接手法
环缝焊接是一种常用的焊接方法，特别适用于圆形构件的连接。
环缝焊接手法主要分为两种，一种是手工焊接，另一种是自动化焊接。
手工环缝焊接需要焊工经过一定的培训和经验积累，才能熟练掌握。
在实际操作中，焊工需要选择合适的焊接电流和电压，掌握好焊枪的角度和速度，以及焊接的位置和顺序。
同时还需要注意焊缝的清洁度和气氛保护的质量。
手工环缝焊接的优点是灵活性强，适用范围广，但需要考虑到人工劳动力成本和质量稳定性。
自动化环缝焊接则是通过焊接机器人或其他自动化设备来实现。
相比手工焊接，自动化环缝焊接具有焊接速度快、稳定性好、质量可靠等优点。
在实际应用中，自动化环缝焊接主要用于批量生产或对焊接质量要求较高的场合。
但需要注意的是，自动化环缝焊接设备价格较高，需要投入较大的成本。
在实际应用中，选择手工焊接还是自动化焊接，需要考虑到具体的生产需求和成本因素。
无论是手工焊接还是自动化环缝焊接，都需要焊工具备一定的技能和经验，才能保证焊接质量和效率。
- 1 -。
