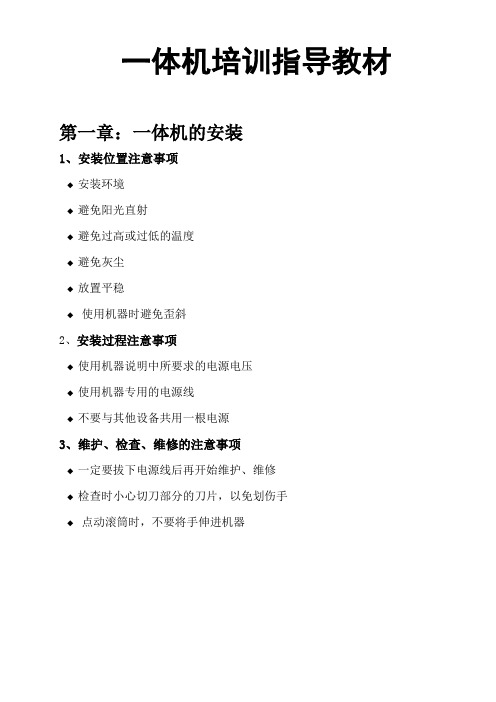

一体机培训指导教材第一章：一体机的安装1、安装位置注意事项◆安装环境◆避免阳光直射◆避免过高或过低的温度◆避免灰尘◆放置平稳◆使用机器时避免歪斜2、安装过程注意事项◆使用机器说明中所要求的电源电压◆使用机器专用的电源线◆不要与其他设备共用一根电源3、维护、检查、维修的注意事项◆一定要拔下电源线后再开始维护、维修◆检查时小心切刀部分的刀片，以免划伤手◆点动滚筒时，不要将手伸进机器第二章：一体机特性一、特性DP-2530/DP-2540：B4(250*355mm)①简便的原稿缩除了等倍印刷外，放大和缩小还各提供了 三档自动设定。

此外，94%可用于各档。

《 A/B 尺寸模式 》◆缩放设置（70，81，86，115，122，141%）◆100%印刷◆50—500%自由缩放141%［A4→A3 , B5→B4］放大 121%［A4→B4 , A5→B5］115%［B4→A3 , B5→A4］* DP-2530 DP-2540的最大印刷负面为B4DP-2940/DP-2540：21秒 DP-2930/DP-2530：27秒《 英制尺寸模式 》◆缩放设置（64，74，77，121，129，141%） ◆100%印刷◆50—500%自由缩放141%放大 129%［LTR →LDG ］121%［LGL →LDG ］的排出。

管照射原稿。

因为灯管的亮度不 受温度变化的影响，所以印刷品 的质量得到极大的提高。

通过使用小盖板下的非常用键使操作 简单化。

用其它键实现其他常规功能。

本纪设有自检系统，当耗材需更换时，与之相关的设在控制面板上的指示灯将会闪烁，以提醒用户更换耗材。

③书本中心和边缘阴影消除书本或原稿的中心和边缘的阴影可被消除。

④印刷位置调节（垂直方向）在垂直方向可调节印刷位置。

⑤原稿模式选择根据原稿的不同可选择“图文混合” “图像细化”“文本细化”“图像网格 1和2”等模式可供选择。

⑥对比度调节对比度可调节HELP 模式列出以下功能在用户模式下能够使用。
