快速成型技术（RPM)
快速成型技术（RPM）是集CAD/CAM技术、激光加工技术、数控技术和新材料等技
术领域的最新成果于一体的零件原型制造技术。它不同于传统的用材料去除方式制造零件的
方法，而是用材料一层一层积累的方式构造零件模型。它利用所要制造零件的三维CAD模
型数据直接生成产品原型，并且可以方便地修改CAD模型后重新制造产品原型。由于该技
术不像传统的零件制造方法需要制作木模、塑料模和陶瓷模等，可以把零件原型的制造时间
减少为几天、几小时，大大缩短了产品开发周期，减少了开发成本。随着计算机技术的决速
发展和三维CAD软件应用的不断推广，越来越多的产品基于三维CAD设计开发，使得快
速成型技术的广泛应用成为可能。快速成形技术已广泛应用于宇航、航空、汽车、通讯、医
疗、电子、家电、玩具、军事装备、工业造型（雕刻）、建筑模型、机械行业等领域。

快速成型制造技术(Rap id Prototyp ingManufac2turing, RPM) ,就是根据零件的三维模型数据,
迅速而精确地制造出该零件。它是在20世纪80年代后期发展起来的,被认为是最近20年来
制造领域的一次重大突破,是目前先进制造领域研究的热点之一。快速成型制造技术是集
CAD技术、数控技术、激光加工、新材料科学、机械电子工程等多学科、多技术为一体的
新技术。 传统的零件制造过程往往需要车、钳、铣、磨等多种机加工设备和各种夹具、刀
具、模具,制造成本高,周期长,对于一个比较复杂的零件,其加工周期甚至以月计,很难适应低
成本、高效率的加工要求。快速成型制造技术能够适应这种要求,是现代制造技术的一次重
大变革

1. 快速成型技术原理与特点
随着CAD建模和光、机、电一体化技术的发展,快速成型技术的工艺方法发展很快。目
前已有光固法( SLA ) 、层叠法(LOM ) 、激光选区烧结法( SLS) 、熔融沉积法( FDM) 、掩
模固化法( SGC) 、三维印刷法( TDP) 、喷粒法(BPM)等10余种。
互联网会议PPT资料大全
技术大会 产品经理大会 网络营销大会 交互体验大会
2. 光固化立体造型( Stereolithography, SLA) 该技术以光敏树脂为原料,将计算机控制下的
紫外激光,以预定零件各分层截面的轮廓为轨迹,对液态树脂逐点扫描,由点到线到面,使被扫
描区的树脂薄层产生聚合反应,从而形成零件的一个薄层截面。当一层固化完毕,升降工作台
移动一个层片厚度的距离,在原先固化好的树脂表面再覆盖一层新的液态脂以便进行新一层
扫描固化。新固化的一层牢固地粘合在前一层上,如此重复直到整个零件原型制造完毕。SLA
法是第一个投入商业应用的RPM技术,其方法特点是精度高、表面质量好、原材料利用率将
近100%,可以制造形状特别复杂、外观特别精细的零件。 2．1．2 层片叠加制造( Lam ina
ted ObjectManufac2tur ing, LOM ) 层片叠加制造工艺是将单面涂有热溶胶的箔材(涂覆纸—
——涂有粘接剂覆层的纸、涂覆陶瓷箔、金属箔等)通过热辊加热粘接在一起,位于上方的激
光器按照CAD分层模型所获数据,用激光束将箔材切割成所制零件的内外轮廓,然后新的1
层箔材再叠加在上面,通过热压装置和下面已切割层粘合在一起,激光束再次切割,这样反复
逐层切割- 粘合- 切割,直至整个零件模型制作完成。 2．1．3 选择性激光烧结( Selected
Laser Sinter ing, SLS) 以CO2 激光器为能量源,通过红外激光束使塑料、蜡、陶瓷和金属(或
复合物)的粉末材料均匀地烧结在加工平面上[ 6 ] 。激光束在计算机的控制下,通过扫描器以
一定的速度和能量密度按分层面的二维数据扫描。激光束扫描之处,粉末烧结成一定厚度的
实体片层,未扫描的地方仍然保持松散的粉末状。根据物体截层厚度而升降工作台,铺粉滚筒
再次将粉末铺平后,开始新一层的扫描。如此反复,直至扫描完所有层面。去掉多余粉末,经打
磨、烘干等处理后获得零件。 2．1．4 熔融沉积造型( Fused Deposition Modeling,FDM ) 将
CAD模型分为一层层极薄的截面,生成控制FDM喷嘴移动轨迹的二维几何信息。FDM加热
头把热熔性材料(ABS、尼龙、蜡等材料)加热到临界半流动状态,在计算机控制下,喷嘴头沿
CAD确定的二维几何信息运动轨迹挤出半流动的材料,沉积固化成精确的零件薄层,通过垂
直升降系统降下新形成层,进行固化。这样层层堆积粘结,自下而上形成一个零件的三维实体。
上述4种RPM方法,都有一个共同几何物理基础———分层制造原理。从几何上讲,将任意
复杂的三维实体沿某一确定方向用平行的截面去依次截取厚度为δ的制造单元,可获得若干
个层面,将这些厚度为δ的单元叠加起来又可形成原来的三维实体,这样就将三维问题转化为
二维问题,既降低了处理的难度,又不受零件复杂程度的限制。RPM的总体目标是在CAD技
术的支持下,快速完成复杂形状零件的制造,其主要技术特征是:直接用CAD软件驱动,无需针
对不同零件准备工装夹具;零件制造全过程快速完成;不受复杂三维形状所限制的工艺方法
的影响。

合集下载

快速成型技术的工作原理

快速成型技术的工作原理

快速成型技术的工作原理快速成型技术（Rapid Prototyping Technology，RPT），也称为快速制造技术（Rapid Manufacturing Technology，RMT），是指采用计算机辅助设计（CAD）、数控加工（CNC）和分层制造技术（SLM）等手段，快速制作出具有复杂内部结构的三维实物模型或器件的一种先进制造技术。

快速成型技术主要包括三个方面的内容：现代制造方式、CAD技术和快速成型技术。

快速成型技术的工作原理是将设计图或CAD模型转为STL文件，再将STL文件通过计算机化控制系统控制加工设备的动作，并以逐层堆积、覆盖、切割、加压等方式将逐层依次进行制造，直至完成所需产品的加工制造。

其具体工作流程如下：1.设计阶段首先，使用计算机辅助设计（CAD）软件将所需产品的三维模型绘制出来。

CAD绘图是快速成型技术的关键环节，决定了产品的实际制造效果和制造成本，需要使用专业的CAD软件进行设计。

2.模型处理阶段CAD设计完成后，需要进行一系列的模型处理。

主要包括增补模型壳体、提高模型强度、修复模型错误等。

这一阶段的处理对制造成型的质量和效率有直接的影响。

3.数据修复阶段接下来进入数据修复阶段，对CAD绘制过程中的错误进行修复和清理，以确保STL文件的精度和准确性，避免在制造过程中出现数据错乱和失真等问题。

4.切片阶段STL文件经过数据处理后，需要切成非常小的层面，比如0.1mm，这个过程称为切片。

通过这个过程将模型切成多个水平层面形成多个切片。

每层镶嵌在一起就变成了整个模型。

5.加工阶段加工阶段就是将切片依次导入数控加工机中，喷射实现逐层累加和压实，也就是通常所说的“逐层堆叠”过程。

这个过程就是快速成型技术的核心技术。

6.后处理阶段最后的后处理阶段可以将产品进行研磨、喷漆、涂料处理等等。

完成整个产品制造的过程。

总之，快速成型技术极大地缩短了从概念到产品推向市场的时间。

快速成型技术的高效加工和制造过程为设计师提供更好的自由度，可以随意尝试和实验不同的设计方案，以最快的速度推向市场产品。

快速成形技术

快速成形技术

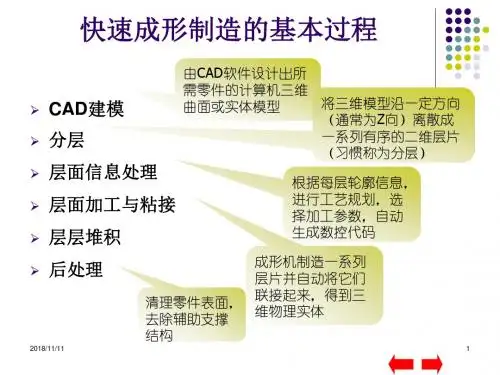

快速成型技术是一种先进的制造技术，通过CAD建模、分层、层面信息处理、层面加工与粘接、层层堆积和后处理等六个基本过程，能够快速制造出三维物理实体。该技术主要包括选择性液体固化、选择性层片粘接、选择性激光烧结和熔融沉积成形等方法。选择性液体固化基于液态光敏树脂的光聚合原理，通过激光扫描逐点固化，层层迭加成为三维实体。选择性层片粘接则是通过激光或刀具切割片材，再利用热压辊辗压粘接，最后剥除多余材料获得所需的三维实体。而选择性激光烧结则是利用粉末状材料，通过激光扫描有选择地将粉末熔化或粘接，层层叠加成形。这些方法但材料价格昂贵且有一定毒性；选择性层片粘接工艺简单，成型速度快，适合制造大型零件；选择性激光烧结则适用于各种粉末材料，具有较高的灵活性和适应性。通过这些技术，可以快速、准确地制造出复杂形状的产品原型或零部件，为现代制造业带来了巨大的便利和创新空间。
