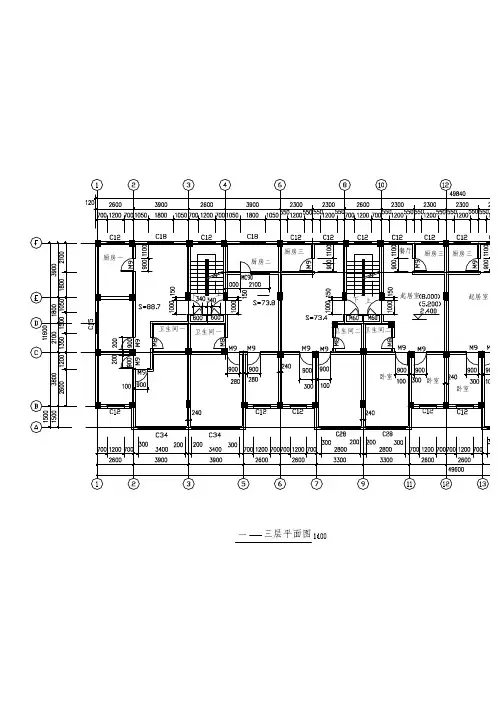

平立剖

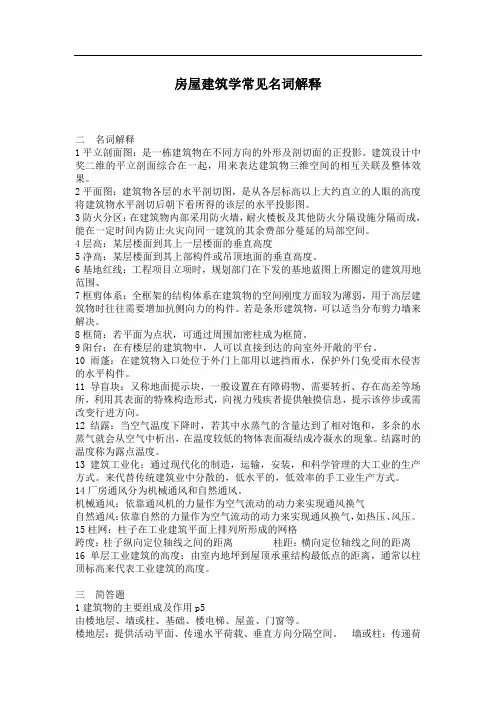

房屋建筑学常见名词解释

二 名词解释

1平立剖面图：是一栋建筑物在不同方向的外形及剖切面的正投影。建筑设计中奖二维的平立剖面综合在一起，用来表达建筑物三维空间的相互关联及整体效果。

2平面图：建筑物各层的水平剖切图，是从各层标高以上大约直立的人眼的高度将建筑物水平剖切后朝下看所得的该层的水平投影图。

3防火分区：在建筑物内部采用防火墙，耐火楼板及其他防火分隔设施分隔而成，能在一定时间内防止火灾向同一建筑的其余费部分蔓延的局部空间。

4层高：某层楼面到其上一层楼面的垂直高度

5净高：某层楼面到其上部构件或吊顶地面的垂直高度。

6基地红线：工程项目立项时，规划部门在下发的基地蓝图上所圈定的建筑用地范围、

7框剪体系：全框架的结构体系在建筑物的空间刚度方面较为薄弱，用于高层建筑物时往往需要增加抗侧向力的构件。若是条形建筑物，可以适当分布剪力墙来解决。

8框筒：若平面为点状，可通过周围加密柱成为框筒。

9阳台：在有楼层的建筑物中，人可以直接到达的向室外开敞的平台。

10雨蓬：在建筑物入口处位于外门上部用以遮挡雨水，保护外门免受雨水侵害的水平构件。

11导盲块：又称地面提示块，一般设置在有障碍物、需要转折、存在高差等场所，利用其表面的特殊构造形式，向视力残疾者提供触摸信息，提示该停步或需改变行进方向。

12结露：当空气温度下降时，若其中水蒸气的含量达到了相对饱和，多余的水蒸气就会从空气中析出，在温度较低的物体表面凝结成冷凝水的现象。结露时的温度称为露点温度。

13建筑工业化：通过现代化的制造，运输，安装，和科学管理的大工业的生产方式。来代替传统建筑业中分散的，低水平的，低效率的手工业生产方式。

14厂房通风分为机械通风和自然通风。

机械通风：依靠通风机的力量作为空气流动的动力来实现通风换气

自然通风：依靠自然的力量作为空气流动的动力来实现通风换气，如热压、风压。

15柱网：柱子在工业建筑平面上排列所形成的网格

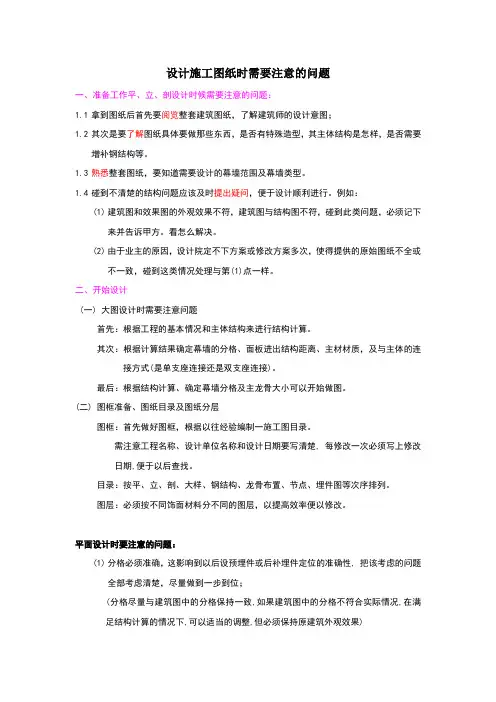

设计施工图纸时需要注意的问题

一、准备工作平、立、剖设计时候需要注意的问题：

1.1 拿到图纸后首先要阅览整套建筑图纸，了解建筑师的设计意图；

1.2 其次是要了解图纸具体要做那些东西，是否有特殊造型，其主体结构是怎样，是否需要增补钢结构等。

1.3 熟悉整套图纸，要知道需要设计的幕墙范围及幕墙类型。

1.4 碰到不清楚的结构问题应该及时提出疑问，便于设计顺利进行。例如：

(1) 建筑图和效果图的外观效果不符，建筑图与结构图不符，碰到此类问题，必须记下来并告诉甲方。看怎么解决。

(2) 由于业主的原因，设计院定不下方案或修改方案多次，使得提供的原始图纸不全或不一致，碰到这类情况处理与第(1)点一样。

二、开始设计

(一) 大图设计时需要注意问题

首先：根据工程的基本情况和主体结构来进行结构计算。

其次：根据计算结果确定幕墙的分格、面板进出结构距离、主材材质，及与主体的连接方式(是单支座连接还是双支座连接)。

最后：根据结构计算、确定幕墙分格及主龙骨大小可以开始做图。

(二) 图框准备、图纸目录及图纸分层

图框：首先做好图框，根据以往经验编制一施工图目录。

需注意工程名称、设计单位名称和设计日期要写清楚, 每修改一次必须写上修改日期,便于以后查找。

目录：按平、立、剖、大样、钢结构、龙骨布置、节点、埋件图等次序排列。

图层：必须按不同饰面材料分不同的图层，以提高效率便以修改。

平面设计时要注意的问题：

(1) 分格必须准确，这影响到以后设预埋件或后补埋件定位的准确性, 把该考虑的问题全部考虑清楚，尽量做到一步到位；

(分格尽量与建筑图中的分格保持一致,如果建筑图中的分格不符合实际情况,在满足结构计算的情况下,可以适当的调整,但必须保持原建筑外观效果) (2) 幕墙面与结构面进出距离要表示准确清楚；

(最好是从塔楼标准层开始往上下作每层的图纸,因为同一幅幕墙主龙骨是上下贯通的,这样主龙骨位置定下来，那么根据结构进出,就可以定下幕墙装饰面的位置。)

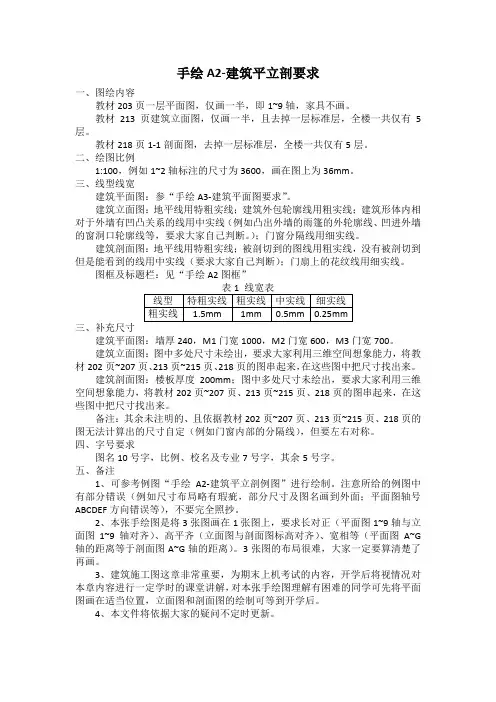

手绘A2-建筑平立剖要求

一、图绘内容

教材203页一层平面图，仅画一半，即1~9轴，家具不画。

教材213页建筑立面图，仅画一半，且去掉一层标准层，全楼一共仅有5层。

教材218页1-1剖面图，去掉一层标准层，全楼一共仅有5层。

二、绘图比例

1:100，例如1~2轴标注的尺寸为3600，画在图上为36mm。

三、线型线宽

建筑平面图：参“手绘A3-建筑平面图要求”。

建筑立面图：地平线用特粗实线；建筑外包轮廓线用粗实线；建筑形体内相对于外墙有凹凸关系的线用中实线（例如凸出外墙的雨篷的外轮廓线、凹进外墙的窗洞口轮廓线等，要求大家自己判断。）；门窗分隔线用细实线。

建筑剖面图：地平线用特粗实线；被剖切到的图线用粗实线，没有被剖切到但是能看到的线用中实线（要求大家自己判断）；门扇上的花纹线用细实线。

图框及标题栏：见“手绘A2图框”

表1 线宽表

线型 特粗实线 粗实线 中实线 细实线

粗实线 1.5mm 1mm 0.5mm 0.25mm

三、补充尺寸

建筑平面图：墙厚240，M1门宽1000，M2门宽600，M3门宽700。

建筑立面图：图中多处尺寸未绘出，要求大家利用三维空间想象能力，将教材202页~207页、213页~215页、218页的图串起来，在这些图中把尺寸找出来。

建筑剖面图：楼板厚度200mm；图中多处尺寸未绘出，要求大家利用三维空间想象能力，将教材202页~207页、213页~215页、218页的图串起来，在这些图中把尺寸找出来。

备注：其余未注明的、且依据教材202页~207页、213页~215页、218页的图无法计算出的尺寸自定（例如门窗内部的分隔线），但要左右对称。

四、字号要求

图名10号字，比例、校名及专业7号字，其余5号字。

五、备注

1、可参考例图“手绘A2-建筑平立剖例图”进行绘制。注意所给的例图中有部分错误（例如尺寸布局略有瑕疵，部分尺寸及图名画到外面；平面图轴号ABCDEF方向错误等），不要完全照抄。
