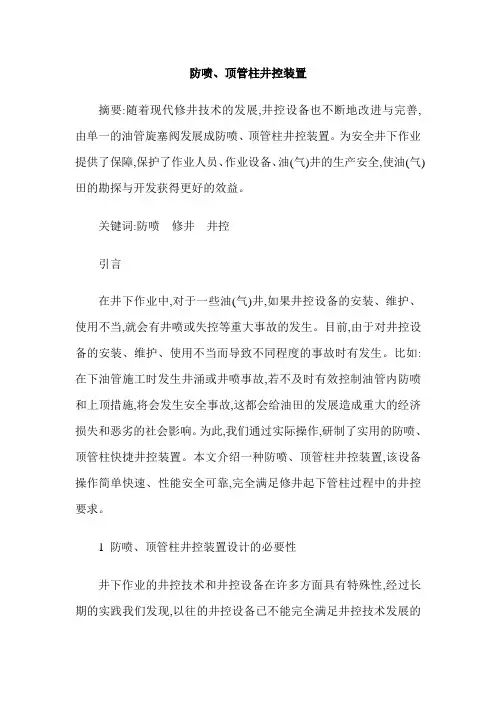

防喷、顶管柱井控装置摘要:随着现代修井技术的发展,井控设备也不断地改进与完善,由单一的油管旋塞阀发展成防喷、顶管柱井控装置。
为安全井下作业提供了保障,保护了作业人员、作业设备、油(气)井的生产安全,使油(气)田的勘探与开发获得更好的效益。
关键词:防喷修井井控引言在井下作业中,对于一些油(气)井,如果井控设备的安装、维护、使用不当,就会有井喷或失控等重大事故的发生。
目前,由于对井控设备的安装、维护、使用不当而导致不同程度的事故时有发生。
比如:在下油管施工时发生井涌或井喷事故,若不及时有效控制油管内防喷和上顶措施,将会发生安全事故,这都会给油田的发展造成重大的经济损失和恶劣的社会影响。
为此,我们通过实际操作,研制了实用的防喷、顶管柱快捷井控装置。
本文介绍一种防喷、顶管柱井控装置,该设备操作简单快速、性能安全可靠,完全满足修井起下管柱过程中的井控要求。
1 防喷、顶管柱井控装置设计的必要性井下作业的井控技术和井控设备在许多方面具有特殊性,经过长期的实践我们发现,以往的井控设备已不能完全满足井控技术发展的需要,要根据不同的施工工序和现场的实际情况,来制定出相应的井控技术方法。
如,在井下作业做防喷演习时,通常我们井下作业做防喷演习都是在假设溢流时抢装旋塞阀,这样井控演习完全达不到防喷演习的实际效果。
通过我们在施工现场利用泵车循环装置进行井控演习试验,泵车排量400L/min的流量进行抢装旋塞阀,多次抢装试验未能成功。
分析抢装不成功的原因有两方面:原因一、由于油管内喷出大量液体,影响井口操作人员眼睛、面部和身体,不能有效操作。
二、由于油管内喷出急速的液体,抢装旋塞阀时多次被液体流速推出,短期内很难抢装上旋塞阀。
如果是真的发生井喷,井内喷出油、气、水和携带的有砂就更难以抢装旋塞阀。
通过防喷、顶管柱井控装置项目的研制和施工井上的试验应用效果,完全可以满足在井下作业起下管柱过程中的井控要求,同时可以保护井口操作人员的身体不受伤害,便于有效操作。

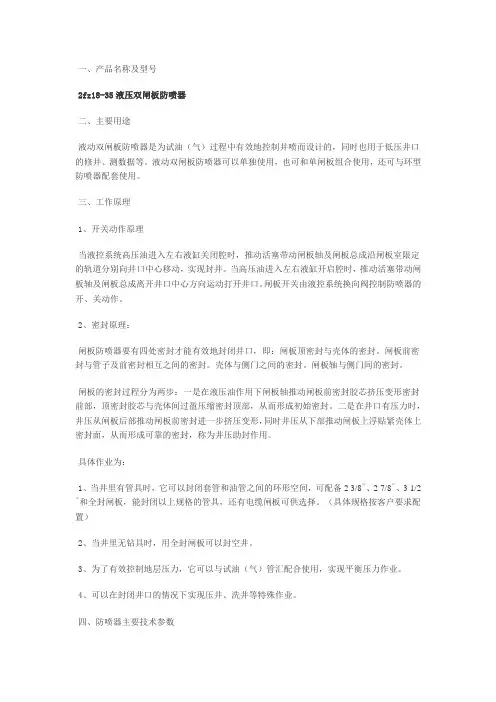

一、产品名称及型号2fz18-35液压双闸板防喷器二、主要用途液动双闸板防喷器是为试油（气）过程中有效地控制井喷而设计的，同时也用于低压井口的修井、测数据等。
液动双闸板防喷器可以单独使用，也可和单闸板组合使用，还可与环型防喷器配套使用。
三、工作原理1、开关动作原理当液控系统高压油进入左右液缸关闭腔时，推动活塞带动闸板轴及闸板总成沿闸板室限定的轨道分别向井口中心移动，实现封井。
当高压油进入左右液缸开启腔时，推动活塞带动闸板轴及闸板总成离开井口中心方向运动打开井口。
闸板开关由液控系统换向阀控制防喷器的开、关动作。
2、密封原理：闸板防喷器要有四处密封才能有效地封闭井口，即：闸板顶密封与壳体的密封。
闸板前密封与管子及前密封相互之间的密封。
壳体与侧门之间的密封。
闸板轴与侧门间的密封。
闸板的密封过程分为两步：一是在液压油作用下闸板轴推动闸板前密封胶芯挤压变形密封前部，顶密封胶芯与壳体间过盈压缩密封顶部，从而形成初始密封。
二是在井口有压力时，井压从闸板后部推动闸板前密封进一步挤压变形，同时井压从下部推动闸板上浮贴紧壳体上密封面，从而形成可靠的密封，称为井压助封作用。
具体作业为：1、当井里有管具时，它可以封闭套管和油管之间的环形空间，可配备2 3/8˝、2 7/8˝、3 1/2˝和全封闸板，能封闭以上规格的管具，还有电缆闸板可供选择。
（具体规格按客户要求配置）2、当井里无钻具时，用全封闸板可以封空井。
3、为了有效控制地层压力，它可以与试油（气）管汇配合使用，实现平衡压力作业。
4、可以在封闭井口的情况下实现压井、洗井等特殊作业。
四、防喷器主要技术参数名称：液动双闸板防喷器型号：2fz18-35额定工作压力：35mpa公称通径：180mm（7 1/16˝）强度试验压力：52.5 mpa闸板规格：上腔装2 7/8˝、下腔装全封闸板顶部连接：350法兰底部连接：350法兰五、结构简介液动双闸板防喷器主要由壳体、侧门、油缸、活塞、锁紧轴、闸板轴、闸板等主要零部件组成，侧门为平行式结构，方便闸板的更换。
7-29-20-surface protection (bop)
在钻井中的意思
"BOP" 代表防喷器（Blowout Preventer），是一种用于钻井操作的重要安全装置。
防喷器系统用于控制井口的压力，以防止井口喷发和井口的不安全情况。
"Surface Protection BOP" 是指位于地面或井口的一种特定类型的防喷器，用于保护井口和操作人员的安全。
"Surface Protection BOP" 的主要功能包括：
1. 井口封堵：当钻井操作中出现井口压力异常升高的情况时，"Surface Protection BOP" 可以紧急封堵井口，阻止井口喷发，防止井口的压力失控。
2. 井口控制：它允许操作人员通过控制系统来管理井口的压力和流体，以确保井口操作的安全和稳定。
3. 应急操作："Surface Protection BOP" 可以在紧急情况下迅速启动，以防止井口发生失控，保护井口、设备和操作人员的安全。
4. 符合法规：使用 "Surface Protection BOP" 是符合钻井行业法规和标准的一种方式，以确保钻井作业的安全性。
"Surface Protection BOP" 是钻井操作中的关键设备，它通常位于井口，并通过控制系统与其他部分协同工作，以确保钻井操作的安全进行。
在紧急情况下，它可以迅速采取措施，防止井口压力失控，避免严重事故的发生。
因此，它是保护井口和钻井人员安全的重要装置。
