支座砂浆施工指南

建筑隔震橡胶支座

施工方案

1

目录

一、项目概况 ....................................... 错误!未定义书签。

二、施工安装前准备工作 ............................................. 2

三、材料与设备 ..................................................... 2

四、 劳动力组织 .................................................... 3

五、施工工艺流程及操作要点 ......................................... 3

5.1工艺流程 ....................................................................................................... 3

5.2操作要点 ....................................................................................................... 5

六、隔震支座安装注意事项 .......................................... 10

七、成品保护措施 .................................................. 10

八、施工质量控制技术措施 .......................................... 11

九、隔震支座的检查和维护 .......................................... 12

十、质量验收标准 .................................................. 12

桥梁支座安装施工技术要求

一、编译依据

1、《郑民高速公路开封-民权段二期施工图设计》；

2、《公路工程质量检验评价标准》（JTG F80/1-2004）；

3、《公路桥涵施工技术规范》（ JTG/T F50-2011 ）；

4、《公路桥梁板橡胶支座》（JT/T4-2004）；

5、《公路桥梁板橡胶支座规范系列》（JT/T663-2006）；

6、《路桥盆地橡胶支座》（JT/T391-2009）；

7.《河南省高速公路建设标准化技术指南》；

2、支撑垫石施工技术要求

1、垫块施工前，应先对垫块位置的混凝土进行凿凿工作。

2、根据施工图计算和审查支撑垫的设计标高。横梁各支座的支垫顶面标高应在同一平面内，避免出现支座偏斜、初剪和受力不均等现象。严格控制支撑垫顶面的标高，确保在规范允许的误差范围内。

3、对于盆式支架的支撑垫石，应按图纸要求预留盆式支架底板的地脚螺栓孔，预留螺栓孔的直径和深度必须满足设计图纸的要求。

4、施工过程中，应严格控制支座、垫层位置预埋钢网片的数量和质量。

5、支撑垫层使用的细石混凝土必须严格执行主任办公室批准的配

合比，确保混凝土强度达到设计要求。

6、混凝土浇筑前，应用水充分润湿支座和垫层的位置。施工时应采取可靠措施，保证混凝土振捣密实。光滑的。

7、抹灰抹灰结束后，支撑石应覆盖湿土工布，滴灌时间不少于7d。

8、梁、板安装前，各驻地办事处应按图纸和规范对垫块进行专项验收（验收实际检验项目见附表1）。支撑垫不应有外露筋、空隙、蜂窝和裂缝，预埋钢板不应悬空。对有裂缝的轴瓦，标高或几何尺寸偏差超过允许值，混凝土强度不符合要求的，应进行现场返工，不得进行修补或加固。

三、支架安装技术要求

一、板支撑安装技术要求

(1)支架安装前，应重新测量支撑垫，放开支架纵横中心交叉线，标出支架的准确位置。

(2) 安装前检查支架的型号、规格和外观。

（3）安装前，检查预制梁底部预埋钢板是否包有水泥浆，将包好的预埋钢板的水泥浆清洗干净，除锈，风干。梁板预制时应注意避免预埋钢板位移及水泥浆进入预埋钢板下方。

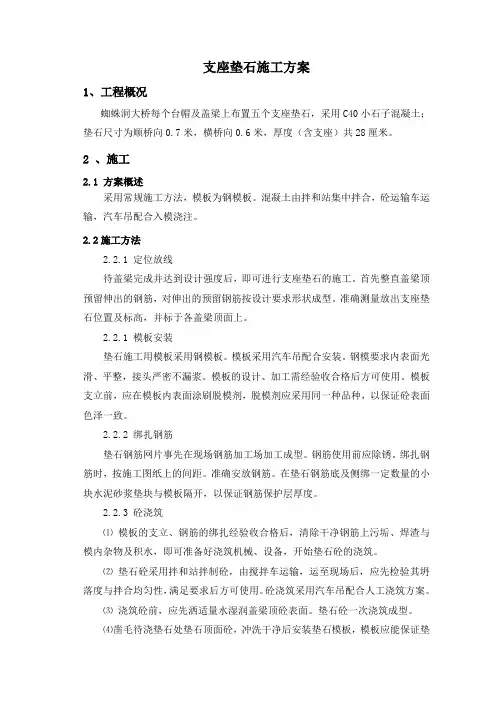

支座垫石施工方案

1、工程概况

蜘蛛洞大桥每个台帽及盖梁上布置五个支座垫石，采用C40小石子混凝土；垫石尺寸为顺桥向0.7米，横桥向0.6米，厚度（含支座）共28厘米。

2 、施工

2.1 方案概述

采用常规施工方法，模板为钢模板。混凝土由拌和站集中拌合，砼运输车运输，汽车吊配合入模浇注。

2.2施工方法

2.2.1 定位放线

待盖梁完成并达到设计强度后，即可进行支座垫石的施工。首先整直盖梁顶预留伸出的钢筋，对伸出的预留钢筋按设计要求形状成型。准确测量放出支座垫石位置及标高，并标于各盖梁顶面上。

2.2.1 模板安装

垫石施工用模板采用钢模板。模板采用汽车吊配合安装。钢模要求内表面光滑、平整，接头严密不漏浆。模板的设计、加工需经验收合格后方可使用。模板支立前，应在模板内表面涂刷脱模剂，脱模剂应采用同一种品种，以保证砼表面色泽一致。

2.2.2 绑扎钢筋

垫石钢筋网片事先在现场钢筋加工场加工成型。钢筋使用前应除锈。绑扎钢筋时，按施工图纸上的间距。准确安放钢筋。在垫石钢筋底及侧绑一定数量的小块水泥砂浆垫块与模板隔开，以保证钢筋保护层厚度。

2.2.3 砼浇筑

⑴ 模板的支立、钢筋的绑扎经验收合格后，清除干净钢筋上污垢、焊渣与模内杂物及积水，即可准备好浇筑机械、设备，开始垫石砼的浇筑。

⑵ 垫石砼采用拌和站拌制砼，由搅拌车运输，运至现场后，应先检验其坍落度与拌合均匀性，满足要求后方可使用。砼浇筑采用汽车吊配合人工浇筑方案。

⑶ 浇筑砼前，应先洒适量水湿润盖梁顶砼表面。垫石砼一次浇筑成型。

⑷凿毛待浇垫石处垫石顶面砼，冲洗干净后安装垫石模板，模板应能保证垫 石的形状尺寸与设计要求的坡度。垫石砼标号为C40小石子砼，采用小型震动棒或人工钢钎捣实，捣垫石砼时，应注意不要触动位移钢筋。要严格控制垫石的设计标高及表面平整度。

2.3.4 拆模、养护

⑴待垫石砼终凝后，开始洒水养护（洒水以砼面层湿润即可，水质同搅拌用水）。待砼抗压强度达到2.5Mpa后，即可利用汽车吊配合人工拆除模板，拆模时不得重撬、硬砸，以免损伤砼面层。
