实例讲解丨小车往返运动编程案例一、小车往返运动用S7-200实现小车往返的自动控制，控制过程为按下启动按钮，小车从左边往右边（右边往左边运动）当运动到右边（左边）碰到右边（左边）的行程开关后小车自动做返回运动，当碰到另一边的行程开关后又做返回运动。
如此的往返运动，直到当按下停车按钮后小车停止运动。
▲电气接线图I/O分配表梯形图程序PLC接线图程序调试及结果分析▲控制平台操作面板当按下SB2即i0.0（鼠标点击i0.0f）接通后，Q0.0接通，小车右行（即指示灯Q0.0 亮）。
当小车运行碰到右限位开关SQ2即i0.4（用鼠标点击i0.4f，模拟SQ2被压下）接通，此时小车左行（指示灯Q0.0灭，指示灯Q0.1亮），当运行到左边碰到左限位SQ1即i0.3（鼠标点击i0.3f）接通，此时小车又往右运行（指示灯Q0.1灭，指示灯Q0.0 亮）。
如此往返运动下去直到按下SB1即i0.2（鼠标点i0.2f）接通，小车停止运行。
附：二、闪光电路当按下启动按钮后，要求在两秒钟内有一秒亮有一秒灭，如此反复，灯一闪一闪发光。
I/O分配表梯形图程序PLC接线图程序调试及结果分析把编写好的程序下载到西门子s7-200PLC中进行调试。
观察运行结果和实验要求是否相同。
通过在线控制面板进行调试，当按下在线控制面板上的I0.0f（即 I0.0 接通）此时Q0.0有输出，Q0.0所接负载灯就亮，同时启动定时器T37开始计时，当计时一秒后因T37动作，其常闭触点断开，所以Q0.0无输出，所接负载灯灭。
灯灭的同时启动定时器 T38，T38 计时一秒后，把串联在定时器T37的常闭触点断开，所以T37复位，T37常闭触点恢复常闭。
此时Q0.0 又有输出，所接负载灯又亮。
这样，输出Q0.0上所接的负载灯以接通一秒，断开一秒频率不停的闪烁，直到按下在线控制面板上的I0.1f(即I0.1接通)，闪光电路不在继续工作。
若想改变灯闪烁的频率只要改变定时器的时间就能够达到改变要求。
基于西门子S7—200PLC的小车自动往返运动系统分析在日常生活中的生产车间由于工作台的面积有限，这就要求有一运料的小车能及时的将成品运到指定的成品車间，由于操作工人对工作的熟练程度不同等原因，将会使工作台上的成品数量不同，这就要求操作工根据自己的需要及时呼来装料小车将成品运走。
小车需要将每个工作台上的成品都及时运走，这就要求小车在每个工作台的限时限量的装货。
但由于每个工作台的呼叫都是随机的，因此，小车运行及停靠应该是根据工作台的呼叫而决定的，而不是按预先设定的顺序依次运行，这样就提高了小车的效率。
实现了一定的车间智能化，提高了系统的可靠性，节约了一定的人力资源。
标签：自动往返限时限量控制程序一、控制任务及要求1.每个工作台都有一个呼叫按扭。
当需要小车过来装袋时，按一下按扭，系统接到呼叫信号就登记下来，同时通过点亮记忆灯来表示呼叫信号已接到。
智能运料小车就会通过程序判断自己的闲忙程度来确定到来的具体时间。
原则是谁先登记先接谁，不能截车。
2.封装打包时有以下基本要求。
每次最多装20袋，每次最多停留10秒，如果不到10秒种就把20袋都装完了，这时如果有其他工作呼叫，我们就控制小车运行。
如用尽10秒时间到小车仍然装不到20袋。
此时如果出现或者早已有呼叫信号，小车也会立即运行离开。
3.如果20袋货物已经装完了，等待10秒钟的时间也到了，此时如果没有其他的工作台呼叫小车，本个工作台可以继续装运货物，注意一旦有其他的工作台呼叫小车，小车立运行到达呼叫的工作台。
4.本系统增加数码指示，可以实时监测用数码管显示小车的停止位置。
5.呼叫信号要遵从先呼先去原则。
不能顺向截车，只要车上的货物达到60袋，小车此时直接到达卸料区，不再响应其他工作台的呼叫，但是小车要存储他们的呼叫顺序直到小车卸完料后再按顺序工作装料。
6.本系统设有一个启动按钮，一个停止按钮。
7.工作台和工作台之间的距离通过旋转编码器测量小车运行距离。
设定每4个工作台加一个成品装卸库。
机电一体化课程设计2012级小车自动往返装卸料控制学生姓名学号系别专业班级指导教师完成日期目录1. 引言近年来;随着大规模集成电路的发展;可编程控制器得到了迅速的发展..PLC 是以微机技术为核心的通用工业控制装置;它将传统的继电器-接触器控制技术与计算机和通信技术融为一体;在工业自动化、机电一体化以及传统的工业控制方面;得到了广泛的应用;发挥着越来越大的作用..它采用一类可编程控制器的存储器;用于其内部存储程序;执行逻辑运算;顺序控制;定时;计数及算术操作等面向用户的指令;并通过数字或模拟式输入/输出信号;控制各种类型的机械或是生产过程..可编程控制器及其有关外部设备;都按易于与工业控制系统联成一个整体、易于扩充其功能的原则设计..目前;PLC的主要品牌有西门子、三菱、欧姆龙、韩国LG、美国AB、ABB、松下、富士、施耐德等..而且PLC控制是自动控制中最常见控制方式之一;小车自动往返与定位控制就是控制应用的一个典型例子;由于可编程控制器具有很好的处理小车自动往返与定位控制以及良好的稳定性;而且可以很简单的改变控制的方式;因此运用PLC来设计小车自动往返与定位运动越来越普遍..通过本设计;让我们掌握小车往返运行装卸料的控制原理..并且能够综合应用与与PLC控制技术应用在实际工程中为今后的工作打下基础..了解设计过程;实际动手操作;对于以后遇到类似的问题也知道如何取解决..2. 设计任务2.1 设计内容设计小车自动往返装卸料控制;由PLC控制;组态软件作为人机控制;实现系统运行监控..编写PLC梯形图和设计组态软件用户程序;最终调试达到控制要求.. 2.2 控制要求如图2-1所示;设计小车自动往返装卸料控制;具体控制要求如下：一辆小车在A;B两点之间运行;在A;B两点各设一个限位开关;如图所示;小车在A点时后限位开关受压动作;操作控制按钮可使小车向前行至料斗下碰到前限位开关;停止;装料后再返回A地将料卸下..小车要求有4种控制方式..a)手动控制方式；b)单步运行控制方式；c)单周期运行控制方式；d)自动循环运行控制方式..详细控制要求如下：1手动控制方式在手动控制方式下;可用4个控制按钮控制小车的向前、向后运行;以及车门的打开和料斗门的打开..小车的运行由三相异步电动机控制;小车的车门和料斗的车门由电磁铁控制;当电磁铁得电时;料斗门或斗门打开;失电时关闭..①小车向前运行：小车在料斗下面时不能向前运行;小车的车门在打开时不能运行;小车采用点动控制;按下向前运行按钮;小车向前进;当小车行至料斗下时;碰到前限位开关时应停下来..②小车向后运行：小车在A地点时不能后退;小车的车门在打开时不能运行;小车采用点动控制;料斗门未关闭时不能运行;按下向后运行按钮时;小车向后运行至A地点时;小车碰到后限位开关应停下来..③料斗门打开控制：小车必须在B点料斗门下时;才能打开料斗门;以避免将料卸在地上..按一下料斗门打开按钮;控制料斗门的电磁铁得电;斗门打开;延时10秒种后电磁铁失电;斗门关闭..④车门打开控制：小车必须在A地点时;才能打开车门;以保证将料卸在规定地点..按一下车门打开按钮;控制车门的电磁铁得电;车门打开;延时10秒种后电磁铁失电;车门关闭..2单步运行方式小车在A地;并且在车门关好的情况下;按下小车前进按钮;小车自动向前运行;从A地运行到B地停；再按下料斗门打开按钮;料斗门打开装料10秒；再按下小车后退按钮;小车自动向后运行到A处停止；再按下车门打开按钮;车门打开;卸料10秒后车门关闭..3单周期运行控制要求小车在A地点;并且在车门关好的情况下;按一下向前运行按钮..小车就从A 地点运行到B地点停下来;然后料斗门打开装料10秒钟;之后小车自动向后行到A 地点停止;车门打开卸料10秒钟后;车门关闭..4自动循环控制方式要求小车在A地点时;按一下向前运行按钮;小车将自动重复单周期运行过程;断开运行开关时;小车将在完成一个循环之后;结束运行..在手动控制方式下不能运行;单周期;双周期和自动运行方式;反之;在单周期;双周期和自动运行方式下也不能进行手动控制..图2-1 小车自动往返装卸料控制图3.总体方案的确定PLC控制是自动控制中最常见控制方式之一;由于可编程控制器具有很好的处理小车自动往返与装卸料控制以及良好的稳定性;而且可以很简单的改变控制的方式;因此运用PLC来设计小车自动往返与装卸料运动越来越普遍..3.1 小车自动往返装卸料控制系统的构成小车前进和后退开关来控制..在装料和卸料的地方用限位开关来实现;当小车前进到达B地时;碰到前限位开关;实现小车停车装料动作;并且用定时器计时装料10秒；当小车后退到达A地时;碰到后限位开关;实现小车车门开卸料动作;并且用定时器计时卸料10秒..3.2 工作过程工作过程如图3-1所示：图3-1 小车自动往返装卸料工作过程3.3 方案设计根据控制目的和要求;进过仔细分析各种因素;制定了整体的设计方案:以西门子S7-200为核心;完成对输入输出点的控制..监控系统通过MCGS通信协议与PLC 进行I/O点的通信..1小车自动控制主电路图图3-2小车自动控制示意图2PLC装卸料小车接线示意图图3-3 自动往返小车PLC外部接线图3总体设计方案本设计是基于PLC的小车往返运动装卸料控制系统的设计;我采用的PLC可编程语言是西门子S7-200系列PLC编程语言..首先在设计外部程序时;用西门子S7-200汇编一个主程序调用四个子程序..主程序决定小车的运行方式;手动;单步;单周期还是自动..然后在子程序中详细汇编各种方式的小车往返装卸料..再次在设计的系统中运用继电器M来控制PLC和计算机内部的组态进行读写..这样既能达到PLC控制小车自动往返装卸料界面的监控状态;又能由组态中开关自行控制小车自动往返装卸料界面的监控状态..4.控制系统软件设计4.1小车自动往返装卸料控制流程图图4-1 小车往返顺序功能图根据图3-4 汇编PLC程序能够实现小车自动往返装卸料控制..并且确定输入输出的分配能够更快的编译程序得到实现..4.2 I/O分配表表4-1 I/O分配表4.3 PLC程序设计1主程序中调用运行方式子程序手动子程序调用图4-2 手动子程序调用单步子程序调用图4-2 单步子程序调用单周期子程序调用图4-3 单周期子程序调用自动子程序调用图4-4 自动子程序调用2手动子程序运行图4-5 手动运行3单步子程序运行图4-6 单步运行4单周期子程序运行图4-7单周期运行4自动子程序运行图4-8 自动运行4.4组态软件的界面设置图4-9 组态界面设置如图4-9所示;小车从A地到B地自动往返运行;并且在B点进行装料;在A点进行开车门卸料..输出的Q要通过脚本程序的编写连接小车运行..限位开关的感应也需要在脚本程序中添加..图4-10 运行策略脚本程序如下所示：IF 前进输出=1 THEN后限位开关1=0小车=小车+15endifIF 装料=1 THEN小车=小车endifIF 及时到=1 THEN装料=0endifIF 后退输出=1 THEN前限位开关1=0小车=小车-15endifIF 卸料=1 THEN小车=小车endifIF 及时到1=1 THEN卸料=0endifIF 小车=0 THEN后退输出=0后限位开关1=1endifIF 小车 >= 600 THEN前进输出=0前限位开关1=1Endif脚本程序中编写完成;然后通过定时器开启装卸料时间..图4-11 定时器计时图图4-12 对象选择类型4.5 组态与PLC通信在通用串口设备属性中要选择串口端口号1~255——0-COM1才能通讯成功;并且通讯的时候要关闭西门子S7-200程序编辑..如图4-12所示图4-13 通用串口设备属性图4-14 设备编辑窗口在图4-14设备编辑窗口;添加所需要的设备通道;并且选择可读写的M和Q..在连接变量中选择变量类型并且命名不能相同;否则通讯后读写不出来..图4-15 I输入连接变量图4-16 Q输出连接变量图4-17 M继电器连接变量4.6 程序调试与运行1手动方式前进：小车在料斗下面时不能向前运行;小车的车门在打开时不能运行;小车采用点动控制;按下向前运行按钮;小车向前进;当小车行至料斗下时;碰到前限位开关时应停下来..装料：小车必须在B点料斗门下时;才能打开料斗门;以避免将料卸在地上..按一下料斗门打开按钮;控制料斗门的电磁铁得电;斗门打开;延时10秒种后电磁铁失电;斗门关闭..后退：小车在A地点时不能后退;小车的车门在打开时不能运行;小车采用点动控制;料斗门未关闭时不能运行;按下向后运行按钮时;小车向后运行至A地点时;小车碰到后限位开关应停下来..卸料：小车必须在A地点时;才能打开车门;以保证将料卸在规定地点..按一下车门打开按钮;控制车门的电磁铁得电;车门打开;延时10秒种后电磁铁失电;车门关闭..2单步方式小车在A地;并且在车门关好的情况下;按下小车前进按钮;小车自动向前运行;从A地运行到B地停；再按下料斗门打开按钮;料斗门打开装料10秒；再按下小车后退按钮;小车自动向后运行到A处停止；再按下车门打开按钮;车门打开;卸料10秒后车门关闭..3单周期方式小车在A地点;并且在车门关好的情况下;按一下向前运行按钮..小车就从A 地点运行到B地点停下来;然后料斗门打开装料10秒钟;之后小车自动向后行到A 地点停止;车门打开卸料10秒钟后;车门关闭..4自动方式小车在A地点时;按一下向前运行按钮;小车在A地点;并且在车门关好的情况下;按一下向前运行按钮..小车就从A地点运行到B地点停下来;然后料斗门打开装料10秒钟;之后小车自动向后行到A地点停止;车门打开卸料10秒钟后;车门关闭..;断开运行开关时;小车将在完成一个循环之后;结束运行..5.程序调试心得与建议通过本次设计;让我很好的锻炼了理论联系实际;与具体项目、课题相结合开发、设计产品的能力..既让我们懂得了怎样把理论应用于实际;又让我们懂得了在实践中遇到的问题怎样用理论去解决..在本次设计中;我们还需要大量的以前没有学到过的知识;于是图书馆和INTERNET成了我们很好的助手..在查阅资料的过程中;我们要判断优劣、取舍相关知识;不知不觉中我们查阅资料的能力也得到了很好的锻炼..我们学习的知识是有限的;在以后的工作中我们肯定会遇到许多未知的领域;这方面的能力便会使我们受益非浅..在设计过程中;总是遇到这样或那样的问题..有时发现一个问题的时候;需要做大量的工作;花大量的时间才能解决..自然而然;我的耐心便在其中建立起来了..为以后的工作积累了经验;增强了信心..参考文献[1]廖常初. FX系列PLC编程及应用M.北京：机械工业出版社[2]廖常初. PLC编程及应用S7-200M.北京：机械工业出版社[3]邓星钟.机电传动控制M.武汉：华中科技大学出版社[4]王永华..电器控制及PLC应用技术M.北京：北京航空航天大学出版社[5]电气制图及图形符号、国家标准汇编[6]有关S7-200可编程控制器手册、资料等..。

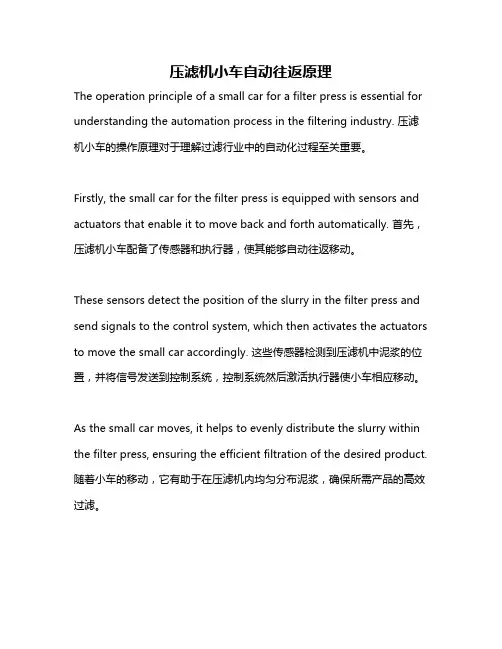

压滤机小车自动往返原理The operation principle of a small car for a filter press is essential for understanding the automation process in the filtering industry. 压滤机小车的操作原理对于理解过滤行业中的自动化过程至关重要。
Firstly, the small car for the filter press is equipped with sensors and actuators that enable it to move back and forth automatically. 首先，压滤机小车配备了传感器和执行器，使其能够自动往返移动。
These sensors detect the position of the slurry in the filter press and send signals to the control system, which then activates the actuators to move the small car accordingly. 这些传感器检测到压滤机中泥浆的位置，并将信号发送到控制系统，控制系统然后激活执行器使小车相应移动。
As the small car moves, it helps to evenly distribute the slurry within the filter press, ensuring the efficient filtration of the desired product. 随着小车的移动，它有助于在压滤机内均匀分布泥浆，确保所需产品的高效过滤。
Furthermore, the automation of the small car reduces the need for manual intervention, thus improving the overall productivity of the filtration process. 此外，小车的自动化减少了人工干预的需求，从而提高了过滤过程的整体生产率。
