长距离输水管道的安全设计与运行管理随着城市化进程的加速和水资源紧缺的问题日益凸显，长距离输水管道已经成为了国家重点建设的项目之一。
长距离输水管道主要用于城市供水、工业用水、农业灌溉等用途，其安全性、可靠性和稳定性的保障至关重要。
因此，本文旨在阐述长距离输水管道的安全设计与运行管理方面的问题。
一、管道建设时的安全设计1.选址选址是长距离输水管道建设的首要任务，选址之前应进行必要的风险评估和地质勘察，考虑到地质条件、水利工程、环境保护、社会稳定等综合因素，合理确定满足水量和水质要求的最佳输送方案和输水管道的经过地区和路线。
2.管道设计长距离输水管道在设计时应考虑流体力学、结构力学、地质和环境等复杂因素的综合作用，从而确定相应的材料与设计方案。
例如：对于地质条件较复杂的地区可以采用埋地管道，对于管道穿越水体时应考虑对水生生态系统的影响，应采用越过和漂浮管道等技术，以减少对生态环境的影响。
3.安全管理在管道设计时，应考虑到各种不同情况下的安全设施，例如：防洪、防泄漏、防地震等。
对于在活动区域内的输水管道，应预留足够的安全通道，以便随时进行管道维护和管理。
二、管道建成后的安全管理1.巡检和维护在管道建设完成之后,应常规地进行巡检和维护。
针对紧急情况进行相关的预案制定和应急措施的规范化管理。
在巡检中应重点检查管道防护设施是否完整，管道周围是否存在任何外力影响，如车辆、建筑物、工地等。
2.安全培训管道的建设和维护需要大量的人员参与，这些人员必须接受专业的管道安全培训，掌握相关安全知识和技能。
并建立岗位责任制和安全考核制度，对存在安全隐患的人员进行严肃处理。
3.管道检测和监控建立管道安全监控系统，对长距离输水管道进行定期检测和监测。
通过对管道的温度、压力、流量等重要参数的检测，及时发现可能的故障和漏洞，并进行修复。
此外，建立漏损监测系统，对漏损现象进行实时监控和分析,及时了解漏污位置和损失情况，最大限度减少损失。
长距离大管径平坦地区输水管道水锤防护方案长距离大管径平坦地区管道水锤防护的应以管道气囊振荡型水锤防护和断流弥合水锤为主。
以我国东南地区某县供水工程为例，分析了长距离大管径平坦地区输水管道水锤防护方法。
研究结论有望能对同类工程提供参考。
标签：平坦地区；水锤防护；断流弥合水锤1 长距离大管径平坦地区输水管道的气水两相流压力特点平坦地区管道在充水和运行中可能有六种流态，层状流、波状流、段塞流、气团流、泡沫流、环状流。
在管道充水的初始阶段为层状流、波状流。
在充水过程中出现泡沫流、气团流以及环状流。
在管道正常运行期间，管道存气多呈段塞流形态或以大气囊形态。
地形平坦地区的管道中会间隔出现气囊，管径较大时大气囊居多。
经过长期理论和实践研究发现：气囊沿管顶随水流运动，易在管道转弯处、凸起、阀门等处产生聚集，并产生压力振荡，冲击供水管道。
平坦地区大管径管道正常运行压力往往很低。
在突然停泵时，管道极易出现负压，尤其是管道末端更易出现负压注气型水柱中断现象，进而产生断流弥合水锤。
因而，长距离大管径平坦地区输水管道水锤防护的重点是管道气囊振荡型水锤防护和断流弥合水锤。
2 长距离大管径平坦地区输水管道水锤防护案例分析我国东南地区某县供水工程，设计供水水量Q=20×104m3/d，供水管全长约47.0km，供水净扬程范围为15.96～24.06m，采用一级加压供水方式。
取水泵站位于管道头部，机组安装水泵3台，2台工作1台备用，供水量为20×104m3/d，采用水泵单级双吸离心泵，配套为710kW的变频电机。
全程双管埋地敷设，管径2根DN1400，管材全线采用PCCP管，局部段采用钢管、球墨铸铁管，管道进口与供水加压泵站相连。
PCCP管糙率系数一般取值为n=0.011～0.0125。
一般PCCP管最小承压值1.0MPa。
钢管和球墨铸铁管的承压能力高于PCCP管，按最不利条件计算，全线采用承压值为1.0MPa。

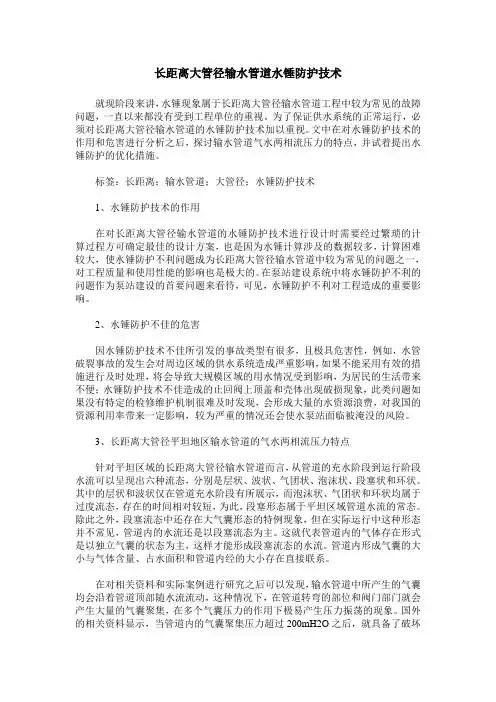

长距离大管径输水管道水锤防护技术就现阶段来讲，水锤现象属于长距离大管径输水管道工程中较为常见的故障问题，一直以来都没有受到工程单位的重视。
为了保证供水系统的正常运行，必须对长距离大管径输水管道的水锤防护技术加以重视。
文中在对水锤防护技术的作用和危害进行分析之后，探讨输水管道气水两相流压力的特点，并试着提出水锤防护的优化措施。
标签：长距离；输水管道；大管径；水锤防护技术1、水锤防护技术的作用在对长距离大管径输水管道的水锤防护技术进行设计时需要经过繁琐的计算过程方可确定最佳的设计方案，也是因为水锤计算涉及的数据较多，计算困难较大，使水锤防护不利问题成为长距离大管径输水管道中较为常见的问题之一，对工程质量和使用性能的影响也是极大的。
在泵站建设系统中将水锤防护不利的问题作为泵站建设的首要问题来看待，可见，水锤防护不利对工程造成的重要影响。
2、水锤防护不佳的危害因水锤防护技术不佳所引发的事故类型有很多，且极具危害性，例如，水管破裂事故的发生会对周边区域的供水系统造成严重影响，如果不能采用有效的措施进行及时处理，将会导致大规模区域的用水情况受到影响，为居民的生活带来不便；水锤防护技术不佳造成的止回阀上顶盖和壳体出现破损现象，此类问题如果没有特定的检修维护机制很难及时发现，会形成大量的水资源浪费，对我国的资源利用率带来一定影响，较为严重的情况还会使水泵站面临被淹没的风险。
3、长距离大管径平坦地区输水管道的气水两相流压力特点针对平坦区域的长距离大管径输水管道而言，从管道的充水阶段到运行阶段水流可以呈现出六种流态，分别是层状、波状、气团状、泡沫状、段塞状和环状。
其中的层状和波状仅在管道充水阶段有所展示，而泡沫状、气团状和环状均属于过度流态，存在的时间相对较短，为此，段塞形态属于平坦区域管道水流的常态。
除此之外，段塞流态中还存在大气囊形态的特例现象，但在实际运行中这种形态并不常见，管道内的水流还是以段塞流态为主。
这就代表管道内的气体存在形式是以独立气囊的状态为主，这样才能形成段塞流态的水流。

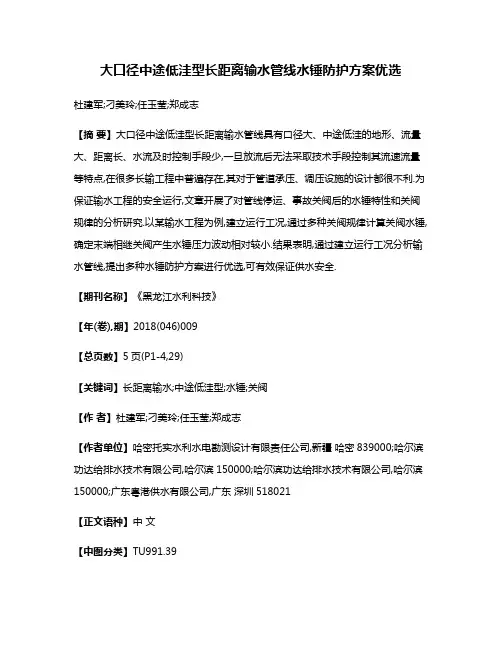

大口径中途低洼型长距离输水管线水锤防护方案优选杜建军;刁美玲;任玉莹;郑成志【摘要】大口径中途低洼型长距离输水管线具有口径大、中途低洼的地形、流量大、距离长、水流及时控制手段少,一旦放流后无法采取技术手段控制其流速流量等特点,在很多长输工程中普遍存在,其对于管道承压、调压设施的设计都很不利.为保证输水工程的安全运行,文章开展了对管线停运、事故关阀后的水锤特性和关阀规律的分析研究.以某输水工程为例,建立运行工况,通过多种关阀规律计算关阀水锤,确定末端相继关阀产生水锤压力波动相对较小.结果表明,通过建立运行工况分析输水管线,提出多种水锤防护方案进行优选,可有效保证供水安全.【期刊名称】《黑龙江水利科技》【年(卷),期】2018(046)009【总页数】5页(P1-4,29)【关键词】长距离输水;中途低洼型;水锤;关阀【作者】杜建军;刁美玲;任玉莹;郑成志【作者单位】哈密托实水利水电勘测设计有限责任公司,新疆哈密839000;哈尔滨功达给排水技术有限公司,哈尔滨150000;哈尔滨功达给排水技术有限公司,哈尔滨150000;广东粤港供水有限公司,广东深圳518021【正文语种】中文【中图分类】TU991.390 引言长距离输水管线的输水方式一般分为重力流和泵送流两种，其中重力流输水不需要水泵加压，因此重力流输水管线具有节约能源、工程造价较低、运行费用低及维护管理方便等优点，在工程条件允许的情况下一般优先选用重力流输水方式。
大口径中途低洼型长距离输水管线具有口径大、中途低洼的地形、流量大、距离长等特点，与一般重力流输水系统相比布置形式及线路特点更加复杂，在输送过程中可能会出现爆管等事故发生，严重时将危害人民生命财产安全。
因此对大口径中途低洼型长距离输水管线的水锤防护研究存在很大的必要性[1-3]。
文章以某输水工程为例，建立运行工况，通过多种关阀规律计算关阀水锤，对多种水锤防护方案进行研究，选择最优的水锤防护方案[4]。
长距离输水管线施工难点及应对措施摘要：长距离输水管项目的特征是线路长、施工周期长、投资大和难度技术高。
在施工过程中，很难监视项目的进度和质量。
本文深入讨论了长距离输水管道项目构建的技术要点和质量控制措施，以期为相关实际工作的开发提供一定的理论参考。
关键字：长距离输水管；建筑技术；施工难点；对策1长距离输水管建设技术以某工程为例：水库的输水工程为管道工程，全长31.18655km，沿线设2个自流灌溉分水口，一个设在西侧，一个设在管线末端水库东北侧。
1.1管道设计在建立长距离输水管项目时，必须首先优化管道布局计划。
水管的入口连接到核心区域的隧道末端。
入水口流量为1.35 m3/s，水入口管中心的高度为2192.594 m。
为了确保安全稳定的供水，入水口的水管配备了流量控制阀，以控制整个供水管的水流速度。
管道的总长度为31186.55 m，出水口管中心的高度为2069.477 m。
该线路沿线有2个自流灌溉水出口，在29＃管道的末尾，QSH14+254,500里程，在东北侧线的尽头。
1.2选择管在长距离输水管项目中，管道是影响该项目质量的重要因素。
如果所使用管道的质量不高，会影响整个管道项目的耐用性、安全性和可靠性，将大大降低施工质量的质量。
因此，选择管道材料时，应根据相关的原则和要求选择适当的管道材料。
例如，管道需要对地质和基础具有很强的适应能力，安全系数符合标准，具有较强的反腐蚀性能，材料的价格相对合理，管道应易于维护。
在该项目的设计中，根据经济、安全和适应性进行了详细的考虑，并最终选择了合适的钢管。
与铸铁管和玻璃管相比，钢管对压力具有很强的抵抗力，可以应对不良的变形问题，结构安全可靠，价格相对合理，并具有良好的适应性。
1.3管道结构设计在长距离输水管道项目的建造中，有必要根据管道供水压力和建筑区域的地形合理地确定管道支架的类型，以确保输水管道的供水稳定。
对于该项目的管道支撑类型，经过大量的分析和选择，最终确定了支撑环的鞍座轴承。
长距离重力输水管道的有关问题探讨发表时间：2019-09-11T16:11:25.093Z 来源：《基层建设》2019年第18期作者：马尚乾[导读] 摘要：随着我国经济水平的快速提高，人们的生活水平得到了很大的提升，而为了能对水资源匮乏问题进行有效的解决，并满足人们日常的用水需求，就需要加强对长距离输水的研究，经过对三种输水方式的对比可以发现，重力输水虽然受到地形的制约，但其在长距离的输水过程中仍是具备着较大的优势。
青海省水利水电勘测设计研究院青海西宁 810000摘要：随着我国经济水平的快速提高，人们的生活水平得到了很大的提升，而为了能对水资源匮乏问题进行有效的解决，并满足人们日常的用水需求，就需要加强对长距离输水的研究，经过对三种输水方式的对比可以发现，重力输水虽然受到地形的制约，但其在长距离的输水过程中仍是具备着较大的优势。
而长距离输水管道作为输水工程的重要组成部分，其发挥着不可或缺的作用，因此，本文对长距离重力输水管道的相关问题进行分析，并对相应的控制措施进行了阐述。
关键词：长距离重力输水；管道；问题；措施水是人类赖以生存的源泉，也是促进人类发展的重要资源，随着近些年来我国各个行业的不断发展，导致人们对水资源的利用也是逐渐频繁。
地球表面的71%都被水覆盖，但可以供人类生存发展使用的淡水却只占有0.26%。
近些年随着人类工业、农业的发展及人口的快速增长，导致世界各地都出现了水资源匮乏的问题，部分地区的水资源甚至都无法维持人们的日常生活，在此背景下，长距离输水工程的应运而生，在很大程度上解决了部分地区的水资源匮乏问题。
我国的地域较为辽阔，因此导致水资源在时间及空间的分布上极不均衡。
且随着社会的不断发展，我国很多地区内的水资源都无法满足当地的正常用水需求。
因此，加强对长距离输水工程的研究，降低长距离重力输水管道有关问题的发生几率，成为了现阶段的重要问题。
1.输水方案的对比1.1重力输水重力输水是通过对地势高差的利用进行输水的一项方式，重力输水主要分为两种类型：一，无压流输水，即在输水过程中不会产生水压；二，承压流输水，即在水资源的输送途中利用水压进行输水。
长距离重力流输水管道设计问题分析摘要：随着近年来我国城市化进程的不断加快，长距离重力流输水管道已经成为城市供水的重要组成部分之一。
随着长距离输水工程数量的增加，输水管道的设计、施工与使用也越来越受重视。
本文主要围绕长距离重力流输水管道的相关设计问题进行了讨论，期望能够推动我国长距离输水工程设计水平的提升，为广大设计人员提供参考与借鉴。
关键词：长距离；重力流；输水管道；设计；问题在长距离输水工程水量不断增加的今天，重力流输水工程已经成为其中重要的组成部分之一。
重力流输水管道有着节能、节点、成本低、运维简便等诸多优势。
重力流输水管道在应用的过程中对于高程有着一定的要求，要求地形高差必须能够满足相应的水头损失需要，并配置自由水头于管道末端，且地形坡降＞输水水力坡降。
长距离重力流输水管道在设计的过程中还存在着诸多问题需要重视，例如输水道路路线的设计、管道管材与管径的选择、水锤的防护等。
基于此，本文围绕长距离重力流输水管道的相关设计问题进行了讨论，具体内容如下。
1、工程概述甲工程管线总长30000m。
工程的末端土壤具有腐蚀性，施工难度相对较大。
工程的首端地势平坦，便于施工。
该工程的设计流量为3.00m3/s，上下浮动0.20m3/s。
该工程为重力流输水管道，高程差为162m。
甲工程在设计时，存在着落差集中于末端、管道出口处富余水头大的问题。
为了解决上述问题，设计人员在设计时选择了分段分压的方式进行处理。
该工程在建设时，分别选用了用DN1400球墨铸铁管道以及DN1600预应力钢筋混凝土管。
2、长距离重力流输水管道的布线原则管线的布置与走向将直接决定整个工程的投资金额与施工难度。
因此，在布置管线时，要提前做好管道沿线的调查工作，重点对地质、地貌、河流、公路、地下管道（输气管道、输油管道）进行调查。
拟定多种方案，通过比选选择可行性与经济性最好的方案。
在长距离重力流输水管道布线时，应该遵循以下原则：（1）布线时要尽可能避开大起伏、急转弯现象，选择直线缩短管线的长度，使供水系统的布局尽可能合理。
重力流长途输水“减压”与安全问题探析首先，重力流长途输水系统在输水过程中会出现水压损失的问题。
这种水压损失主要是由于管道的摩擦阻力和管路的高程差异导致的。
为了解决这一问题，可以考虑采用不同的管道材料、减小管道摩擦阻力、增加管道的直径等方法来减小水压损失，提高输水效率和节约输水成本。
其次，重力流长途输水系统在运行过程中存在一定的安全隐患。
输水系统可能会受到地震、山体滑坡、地质灾害等自然灾害的影响，导致管道破裂或输水中断，造成水资源浪费和环境污染。
为了避免这一问题，可以采用地质勘测和地质灾害评估，选择安全可靠的输水路线，加强管道的抗震和抗滑稳性，提高系统的安全性和可靠性。
最后，在重力流长途输水系统中，需要充分考虑减压和安全问题，采取有效的措施和技术手段来解决。
例如，可以采用水压调节设备、泄压阀、防震设施等技术手段来减小管道水压和防止输水系统发生安全事故。
同时，加强输水系统的监测和维护，定期进行安全检查和隐患排查，及时发现和解决问题，确保长途输水系统的安全运行和可靠供水。
综上所述，减压和安全问题是重力流长途输水系统需重点关注和解决的问题，需要采取合理的技术手段和安全措施，提高系统的输水效率和安全性，为实现水资源调配和保障用水安全做出贡献。
重力流长途输水系统是一种重要的水资源调配方式，对于解决地区间水资源分布不均、缺水问题具有重要意义。
然而，随着输水距离的增加，系统的水压损失和安全问题也日益凸显，需要通过减压技术和安全措施来解决。
本文将从减压和安全两个方面探讨重力流长途输水系统的挑战和解决方案。
首先来看减压问题。
在长途输水系统中，水压损失是一项重要的技术难题。
长距离输水会导致管道内水流的摩擦阻力增大，从而使得水压下降。
为了克服这一问题，可以采取多种手段来减小水压损失。
首先，可以选择高光滑度的管道材料，如玻璃钢、聚乙烯等，减小管道内的摩擦阻力。
其次，可以通过增大管道的直径，减少水流速度，降低摩擦阻力，从而减小水压损失。
大落差长距离重力流输水管线系统防护和控制发表时间：2018-12-19T15:14:20.963Z 来源：《防护工程》2018年第26期 作者： 贠小强[导读] 随着我国社会经济和工业化的迅猛发展，长距离输水工程越来越多的出现
甘肃甘兰水利水电勘测设计院有限责任公司 甘肃 兰州 730000
摘要：随着我国社会经济和工业化的迅猛发展，长距离输水工程越来越多的出现，而随着工程实施建成，在后期运行的过程中，系统控制及水锤危害问题也日益显现出来，在初期重水锤分析，轻系统控制的现象特别明显。长输管线的安全防护，是一个需要综合考虑的系统，并不指一台控制阀，一个调节罐的技术特性，而是一个小型而健全的安全系统，其内容大致包括：监测、控制、事故预案以及后期运行数理反演评估。因此为了保证长距离输水系统工程的运行安全，选择安全可靠、经济合理的控制系统和水锤防护措施变得尤为重要，实际工程更需要这方面的技术，本文主要对此进行了简单的探索。
关键词：长距离、大落差、重力流、W型系统、系统控制、水锤防护
1重力流输水工程的现状和问题 1.1主观轻视
相对于水泵长输供水，重力流供水相对传统，小规模工程较为普遍，主观上似有简易的错觉。因此在初期的工程当中，明显地感觉到“功课不足”。主要表现为:实际流速过快（2.5m/s～3m/s），平时流量波动较大，可能出现离奇突发的爆管事件。 1.2经验不足
由于时间、投资与地形的限制，在设计当中设计人员往往并不熟练掌握重力流水力计算（水头为主导因素，决定阻力与流量）在下坡段局部突起部分，可能会出现半管流、虹吸等不利工况，而在设计阶段并未被发现，使得实际运行过程当中出现流量变化的随机性。 1.3控制不当
过分注重关阀水锤的水力计算而疏于对水锤发生原理的本质理解，造成教条性的操作失误，引发水力激荡，甚至管线的破坏。 1.4不加控制
对长距离输水管线无控制地变流量输水，使得管道长期处于压力陡变的随机状态。 2重力流水锤分析
重力流的水锤则多为“关阀水锤”。该类水锤不会像水泵停泵水锤那样，有一个压力先下降的“预演”阶段，而是在阀门关闭的瞬间，水锤即刻到来。
调节阀的调节，在另一个角度讲，是调节阀的局部阻力与沿程总阻力的抗衡。只有在阀门的阻力足够与沿程阻力相当的时候，才可以进行调节工作。重力流的控制核心在于：尽可能得到均匀递减的流量变化过程曲线。蓝色线的关闭过程好于红色线的关闭过程。
但是，现实当中，调节阀的开启度将非常的小。因此，对其关阀的控制效果不大。
因此对于重力流系统当中的水锤，我们主要注意的是： 1.合理的设计思想，除了应用阀门的调节功能之外，在长途管线当中必须适当考虑管线阻力的自身“调节作用”，以分担调节阀门的重任； 2、合理的运行思路，必须有针对性地建立良好的运行管理机制，防止错误操作以及随意的控制； 3.现实的保护，除了习惯性的缓关阀门的方法，还需要仔细考虑阀门的特性、开启度以及实际的开关时间，从而做出科学的评估； 4.建立监测与评估系统，用数据资料来调整系统的长期运行，而不是人为意志，靠可能不成熟的经验。 3大落差长距离重力流输水管线水锤防护分析 3.1常规水锤防护设备
一般而言，凡是引起管路系统水流状态扰动的事件均可以导致水锤的发生。水锤通常起因于水泵的快速启动和开阀停车，阀门的快速开启和关闭，系统边界条件的快速变化（如水池水位的波动，水箱压力的变化等），用水需求的骤然变化（如消防用水），输水管线的故障（管道断裂或封冻），管道的充水和排空（主要与管内气体的排放相关）以及止回阀或调节阀的动作等。其中，停泵水锤、关阀水锤是最普遍，破坏性最强的一种水力瞬态事件。
为防止水锤事故的发生，通常采用的方法是利用水锤防护设备延迟并减缓水力瞬变的发生过程，管道水流降压或者发生负压时向管内注气或注水，而升压时向管道外部排气或排水。诸如这般的水锤防护设备主要有水锤预作用阀、空气阀、单向调压塔、双向调压塔等。 3.2W型系统调节阀防护
重力流输水管线上，阀前管线越长，其关闭过程所产生的水锤就越大，水锤影响面也就越大。这是因为，阀门在调节过程当中其调节的核心是“阻力的体现”，只有在阀门的阻力可以与其前管线沿程阻力抗衡的情况下，真正的调节效果才会体现。所以，阀前的管线越长，阀门可调节的空间（开启度）也就越小，而所表现出来的实质流量变化过程也就越显突然，水锤也就越大。
此时，最为理想的调节方式是在系统的头部。但是由于系统前后存在液位差，在小流量时，头部调节方式会使系统局段可能出现无压流工况，导致供水紊乱。尤其在关停系统时，头部阀门至与末端水池相平的位高点这一段管段出现空管工况。因此头部调节客观上存在缺陷。
折衷的做法是在系统的前段合适位置设置调节基站，对系统主流量进行调控，并负责系统的开关。前部控制的优点在于：阀门调节或开关时水锤较小；水锤影响管线较短；阀门调节过程较长，可控性好。因此，建议该系统在流量的控制方面，多依赖主管前部的调压基站实现。即，末端关阀时，应先关闭主管上的调压基站阀；流量发生变化时，应调节主管上的调压基站；尽量减少末端阀门的调节与开关，由调压基站代为完成。
同时，在这个项目当中，调节基站的还有一个尤为重要的作用就是“爆管关闭”功能，该基站应具备自动检测过站流量的功能，当系统流量突然增大时，基站主动关闭，避免产生更大的损失。 4算例分析 4.1工程概况
某引水工程从沉沙池后压进水池取水，，管线起点工程1564.2m，末端高程1452.5m，设计引水流量1.12m3/s，引水管道为单管布置，管径1.2m，末端接调蓄水库，沿线除布置有2.46km的引水无压隧洞外其余均为预应力钢筒砼管（PCCP管）或钢管。引水系统相对高差111.7m，貌似落差不少特别大，但由于系统为长距离W型重力流输水，最高点和最低点落差最大约320m，且有65km的管线净落差在240～320m之间，而且管线大部分沿村庄、城镇布置，在如此长距离输配水管线当中，系统安全的最大保障是系统的合理运行的控制，其次才是水锤等瞬变流的防护。好的控制方案，会让系统在大多数工况下安全合理运行。
为保证系统稳定运行，在管路上除了布置有超压泄压阀、复合式进排气阀、泄水阀、防水锤型空气阀、水锤预作用阀、缓冲罐、止回阀等综合保护装置外，特别在桩号35+370处设置中间调压基站。
4.2调压基站设计方案
调压基站：设置一台DN900流量调节阀与一台DN400流量调节阀的并联。阀前应设置管道过滤器，保护调压基站。系统在设计流量工况下运行时，DN900的调节阀投入工作，此时阀后压力较高。而系统存在小流量时，DN400的调节阀投入工作，此时阀后压力较低；两台阀门可根据流量、压力、阀位指示等自动切换。
基站调节阀要求：高压阀：DN900调节阀+DN400调节阀，无外电供给水动及电动或电引导驱动可选。
基站防护：调节阀组前设置20m3缓冲罐，罐直径1.9米，长7.74米，卧式安装，罐底与主管线管中心线距离不小于2.5米，罐内充气，气体体积不小于10m3，其中罐上设置1台DN50单向进气阀，并1台DN300联动式水锤预作用阀，联动式水锤预作用阀功能为：水力自驱式功能，可以感应阀前压力并自行快速打开阀门、压力传感器连锁驱动，压力窜高时，迅速电驱打开、与调流阀连动，当调流阀完全关闭时，电驱联动，阀门主动开启、开启报警。 4.3计算和分析 1.关阀过度过程 1）无调压基站末端关阀见“图1”
末端阀门关闭时间为60s； 2）有调压基站末端关阀见“图2”
调压基站和末端阀门关闭时间为60s；
在末端阀与中间调节阀开阀的瞬变流计算比较中，发现中间开阀过程亦不会出现过强的压力波动。水锤的防护内容主要针对阀门的关闭过程。 3.提前调节的优势
提前调节可以有效地将调节基站之后段的管线运行压力降低，使系统在较低的压力下工作；
节点号 末端调节
5大落差长距离重力流输水管线系统控制 1、对于长输管线，控制是必须的。当然水系统的控制亦无非两项：流量和压力。重力流的控制，因为目前的普遍不重视，则需要再次强调。其内容主要如下： 1）限流，从而限制流量的大范围变化，让系统在合理的流量范围下波动；2）调节，对压力进行调节，力争避免出现某些工况下长期高压运行的工况；3）精确地实施跟踪流量的压力调节，在面对市政管网的供水，如变频水泵一样，随着不同的流量消耗而给出合适的供水压力。 2、在以上数种的调节功能之外，还必须具备关断、隔离以及保护功能： 1）防水锤关闭功能，在阀门调节或者关闭时，不允许速度过快，产生阀前的压力升高，阀门自诊断阀前的压力变化，自动调节阀门的关闭速度；2）紧急隔断功能，即在管线出现事故状况时，允许现场或远程控制快速关闭，将系统分隔，减少损失，保护管线其它部分；
3）自动的过流保护，当阀门之后系统出现流量突然增加的情况时，阀门自动关闭，并报警。
在控制节点处，应有密切的监测系统。对每次的调节都在监视下进行，不盲目。 6结语
因此为了保证长距离输水系统工程的运行安全，防止系统中发生瞬变流现象而导致水锤事故，选择安全可靠、经济合理的水锤防护措施变得尤为重要，在水锤防护计算过程中结合各类不同的边界条件建立水锤计算的数学基本模型分析，对大落差多起伏长距离重力流输水管线的水锤防护提供了重要的数据支持，并根据工程的实际特点，选择合理、有效、经济的水锤防护措施。对于大落差多起伏长距离重力流输水工程而言，综合采用多种水锤防护措施往往比单独采用一种措施具有更大的优势，应根据具体情况选择既可以很好地预防水锤发生又经济合理的最佳方案，更好更稳定地保证管道系统安全运行。
参考文献 [1]朱晓，长距离大型区域重力流输水系统水锤防护计算研究[D].西安:长安大学，2009 [2]胡建永，长距离输水工程水锤防护与运行调度研究[D].南京，河海大学，2008 [3]中国工程建设标准化协会CECS1932005城镇供水长距离输水管（渠）道工程技术规程[S]，北京:中国计划出版社2005 [4]于必录主编，水力过渡过程M.水力电力出版社，1984 [5]孙万功长距离输水管道减压措施研究水利规划与设计J2003（3）
