下载文档原格式
堆焊工艺流程
《堆焊工艺流程》
堆焊是一种将耐磨、耐腐蚀或者其他性能优良的合金材料焊接在金属基体上的工艺。
堆焊的目的是提高工件的耐磨性、耐蚀性，或者修复损坏的金属表面。
堆焊工艺流程一般包括以下几个步骤：
1. 准备工件：首先需要对待堆焊的工件进行清洁和去油处理，以确保焊接质量。
对于已经损坏的工件，需要进行修磨和打磨，去除表面的氧化物和铝渣。
2. 选择焊材：根据工件的使用环境和要求，选择合适的焊接材料。
常见的堆焊材料有铁基合金、镍基合金、钴基合金等。
3. 预热工件：为了提高焊接的质量，通常需要对工件进行预热处理。
预热温度和时间根据具体的工件材料和厚度而定。
4. 焊接：使用合适的焊接设备对工件进行堆焊。
根据堆焊材料的特性和工件的要求，选择合适的焊接方法和参数。
5. 精加工：焊接完成后，需要对堆焊表面进行加工。
通常需要进行研磨、打磨和抛光，以保证堆焊表面的光滑和质量。
6. 检测：最后对堆焊后的工件进行质量检测，确保焊缝的质量和工件的完整性。
堆焊工艺流程需要严格控制焊接参数和工艺流程，以确保堆焊的质量和性能。
同时，还需要根据具体的工件要求和使用环境选择合适的焊接材料和方法，以实现最佳的堆焊效果。

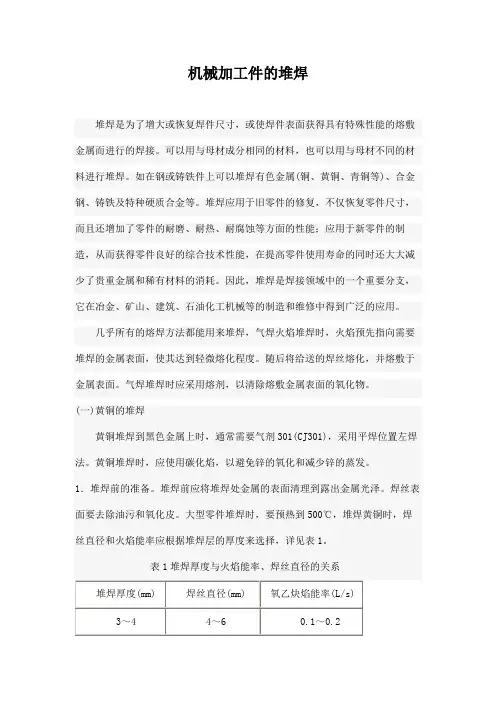

机械加工件的堆焊2．操作方法。
堆焊可分为单层焊和多层焊。
在多层焊熔敷下一层时，对前一层的熔深仅为其厚度的1/3左右。
熔剂用手撒到熔池中，加入熔剂前，金属表面加热到900～950℃，第一层堆焊厚度为0.3～0.5mm。
黄铜在铸铁和钢上的堆焊技术基本上相同。
但在铸铁上堆焊时，由于当加热到900～950℃时，在铸铁的表面会发生石墨烧损，因此，在焊前应先用氧化焰在堆焊表面烧烤，然后用钢丝刷将其表面仔细清理干净。
此外，在铸铁上堆焊黄铜时，还有可能产生白口。
一般堆焊黄铜时，熔敷表面与水平面成0°～10°倾角，采用自下而上的左焊法，焊嘴与焊丝之间成90°～110°夹角，焊丝末端应浸入熔池中。
(二)硬质合金的堆焊钴基合金具有硬度高、耐磨损、耐高温、耐腐蚀等性能，是广泛应用的堆焊材料。
硬质合金的堆焊常用于磨损零件表面的修复，例如钻探工具、挖掘机的铲齿、轧钢机和拔丝机零件、阀门等磨损部分，可用硬质合金堆焊来修复。
在钢件上堆焊硬质合金，以在中碳钢、铬镍钢和铬钒钢件上堆焊最为合适；而在高碳钢、锰钢及铬钼钢上堆焊时，容易引起淬火；在铸铁上堆焊则需要采取堆焊前预热，堆焊后缓冷等措施。
钴基合金堆焊，可采用丝111和丝112焊丝，用轻微碳化焰，使用硼砂作气焊熔剂。
为使焊缝缓慢冷却，最好采用右焊法。
1．焊前准备。
堆焊前应将堆焊处及其附近10～15mm范围内清理干净，不得有油污、铁锈，直至露出金属光泽。
2．操作方法。
先将焊件预热到600～700℃，把预热好的焊件从起焊点继续加热到1200℃，然后把火焰调节为轻微碳化焰，保持焰芯距离堆焊表面2mm左右，焊嘴倾角为60°，直到火焰下面的基本金属开始有“出汗”现象，方可添加焊丝。
这一加热过程使基本金属含碳量增高，熔点降低，从而使基本金属熔化最少。
用气体火焰堆焊钴基合金时，使用轻微碳化焰，不仅可以减少元素的氧化，而且还能对基本金属表面渗碳。
四种堆焊类型
四种堆焊类型
堆焊是用焊接的方法将填充金属熔敷在基本材料表面，以获得特定的表层性能或表面尺寸的工艺过程，它是焊接领域的重要组成部分，也是近年来兴起的表面工程和再制造技术中的不可缺少的工艺方法。
根据堆焊的目的，可把它分为以下几种类型。
1) 耐磨层堆焊一般是在一个韧性好的母材上堆焊具有高耐磨性的材料，从而获得表层具有高的耐磨性，同时又具有优良综合性能的零部件，并可节省贵重金属，降低制造成本。
2) 耐蚀层堆焊或称包覆层堆焊一般在低合金钢或碳钢表面堆焊具
有耐腐蚀性的材料，往往要求该堆焊层完整光滑，能完全包住基材，且对堆焊层成分要求较严。
3）增厚层堆焊以增加或恢复零件尺寸为目的的堆焊层，堆焊层材料一般与母材相同。
4）隔离层堆焊或称过渡层堆焊在进行异种材料焊接或焊接具有特殊性能要求的材料时，为了防止母材的不良影响（包括成分影响、材料线膨胀系数不同的影响等）在母材表面或坡口边缘预先堆焊上一层或数层起隔离作用的堆焊层，以保证后续的焊接或堆焊层性能质量满足设计要求。

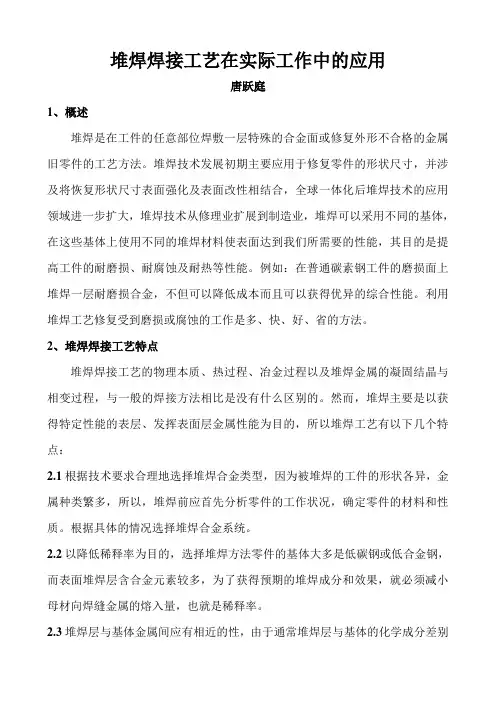

堆焊焊接工艺在实际工作中的应用唐跃庭1、概述堆焊是在工件的任意部位焊敷一层特殊的合金面或修复外形不合格的金属旧零件的工艺方法。
堆焊技术发展初期主要应用于修复零件的形状尺寸，并涉及将恢复形状尺寸表面强化及表面改性相结合，全球一体化后堆焊技术的应用领域进一步扩大，堆焊技术从修理业扩展到制造业，堆焊可以采用不同的基体，在这些基体上使用不同的堆焊材料使表面达到我们所需要的性能，其目的是提高工件的耐磨损、耐腐蚀及耐热等性能。
例如：在普通碳素钢工件的磨损面上堆焊一层耐磨损合金，不但可以降低成本而且可以获得优异的综合性能。
利用堆焊工艺修复受到磨损或腐蚀的工作是多、快、好、省的方法。
2、堆焊焊接工艺特点堆焊焊接工艺的物理本质、热过程、冶金过程以及堆焊金属的凝固结晶与相变过程，与一般的焊接方法相比是没有什么区别的。
然而，堆焊主要是以获得特定性能的表层、发挥表面层金属性能为目的，所以堆焊工艺有以下几个特点：2.1根据技术要求合理地选择堆焊合金类型，因为被堆焊的工件的形状各异，金属种类繁多，所以，堆焊前应首先分析零件的工作状况，确定零件的材料和性质。
根据具体的情况选择堆焊合金系统。
2.2以降低稀释率为目的，选择堆焊方法零件的基体大多是低碳钢或低合金钢，而表面堆焊层含合金元素较多，为了获得预期的堆焊成分和效果，就必须减小母材向焊缝金属的熔入量，也就是稀释率。
2.3堆焊层与基体金属间应有相近的性，由于通常堆焊层与基体的化学成分差别很大，为防止堆焊层与基体间在堆焊、焊后热处理及使用过程中产生较大的热应力与组织应力，常要求堆焊层与基体的热膨胀系数和相变温度最好接近，否则容易造成堆焊层开裂及剥离。
2.4材料堆焊必须根据具体情况正确进行选择，堆焊工件及工作条件十分复杂，堆焊时必须根据不同要求选用合适的焊条，不同的堆焊工件和堆焊焊条要采用不同的堆焊工艺，才能获得满意的堆焊效果。
3、堆焊焊接易出现的问题及预防3.1堆焊中最常碰到的问题是开裂，防止开裂的方法主要是焊前预热、焊后缓冷。
探析冶金机械设备维修中的堆焊工艺在冶金机械设备维修过程中，堆焊工艺是一项非常重要的技术。
堆焊是将金属材料通过熔化并冷却形成涂层或填补材料的焊接工艺。
冶金机械设备的维修中，经常会出现各种损伤和磨损，通过堆焊可以修复这些损伤，延长机器的使用寿命。
堆焊工艺的主要过程包括热插入和热喷涂。
热插入是指用高温熔化的填充材料填补已经损坏的金属表面，以强化或者改变金属的使用性能。
热喷涂是指通过喷射热熔的金属粉末或线材将一层涂层覆盖在金属表面上，从而达到防腐、减摩等效果。
这两种堆焊工艺是非常重要的，根据不同的需要，选择不同的堆焊方法，能够为冶金机械设备提供更好的维修保障。
堆焊工艺使用的材料一般包括粉末、线材、电极等。
这些材料的选用应当根据维修需要和机器使用要求进行选择。
在选择材料的过程中，应当考虑到材料的化学成分、热传导、机械性能等因素，同时也要注意到堆焊过程中的安全问题。
需要注意的是，在水冷工艺中，冷却剂必须保持足够的冷却能力，否则会使设备受到过多的热量影响，从而导致设备无法正常运转。
堆焊工艺需要考虑的问题还有熔池的问题。
熔池是焊接过程中最重要的部分，通过控制熔池的形态、大小和位置，可以控制焊接的质量。
在堆焊过程中，我们需要将填充材料加热到熔点，并将熔池形成在金属材料表面。
这需要用到合适的电场和电流密度控制，以及适当的加热时间，从而保证熔池的稳定性和质量。
另外，堆焊工艺中还需要注重参数的优化。
参数的优化能够确保堆焊的效果和质量，进一步提高机器的使用寿命。
优化参数需要考虑材料的种类和机器使用环境等因素，同时注重实验数据和经验分析，从而找出合适的参数组合，为堆焊工艺的优化提供有力保障。
在冶金机械设备维修中，堆焊工艺的重要性是不可忽视的。
根据实际维修需求，选择合适的堆焊工艺和材料，然后控制好参数和安全问题，应用经验和理论知识，才能达到良好的维修结果。
维修好的设备能够带来巨大的利益，为生产和经济发展提供了强劲支撑。
探析冶金机械设备维修中的堆焊工艺堆焊是一种利用熔化金属来修复以及增强机械设备表面性能的方法，通常在设备表面用焊接金属进行修复或者增强，以达到延长设备寿命、提高设备使用性能的目的。
而在冶金机械设备维修中，堆焊工艺更是经常使用，它可以有效地修复设备表面的磨损、裂纹等缺陷，还可以提高设备的耐磨性、耐冲击性和耐腐蚀性。
在冶金机械设备维修中，堆焊工艺的选择是非常关键的，不同的设备和不同的工况需要采用不同的堆焊材料和工艺。
通常情况下，冶金机械设备表面的修复主要采用硬质堆焊材料，以提高设备的表面硬度和耐磨性。
而对于需要提高耐腐蚀性能的设备，还可以采用耐蚀堆焊材料进行修复。
除了堆焊材料的选择外，堆焊工艺也是非常重要的。
在冶金机械设备维修中，堆焊工艺需要结合设备的具体情况和工况要求进行选择。
一般来说，堆焊工艺包括预处理、焊接和后处理三个步骤。
首先是预处理，在冶金机械设备维修中，通常需要对设备表面进行清洁、除油、除氧等处理，以保证堆焊质量。
其次是焊接，在进行堆焊时需要选择合适的焊接参数，包括焊接电流、焊接电压、焊接速度等，以保证堆焊层的质量。
最后是后处理，包括焊接层的平整、打磨、热处理等，以保证堆焊层的表面质量和性能。
在实际应用中，冶金机械设备维修中的堆焊工艺需要专业的工程师和技术人员来操作和控制。
他们需要熟练掌握堆焊设备的使用方法和堆焊工艺的操作要点，以保证堆焊质量和维修效果。
堆焊工艺还需要严格的质量控制，包括堆焊层的质量检测、焊接接头的质量检测等。
只有通过严格的质量控制，才能保证堆焊层的质量和性能达到设计要求，从而保证设备维修效果和使用寿命。
冶金机械设备维修中的堆焊工艺是非常重要的，它可以有效地修复设备表面的磨损、裂纹等缺陷，提高设备的耐磨性、耐冲击性和耐腐蚀性，延长设备的使用寿命。
在实际应用中，需要选择合适的堆焊材料和工艺，进行严格的质量控制，才能取得良好的维修效果。
希望随着科技的不断进步，冶金机械设备维修中的堆焊工艺能够不断完善，为冶金行业的发展提供更好的支持。
、堆焊定义：用焊接方法在零件表面堆敷一层具有一定性能的材料，以增加零件的耐磨、耐热、耐腐蚀等方面性能。
在冶金、矿山、电力、农业、石油等行业被广泛应用。
2、堆焊须注意几点：•根据使用要求，合理选用堆焊合金；•尽量降低母材稀释率；（摆动、防工件变形）•提高生产率；（明弧）•希望堆焊金属和母材有相近的膨胀系数和相变温度。
（高铬铸铁）3、堆焊目的：•降低成本•延长使用寿命•减少维修（费用及时间）•减少备件面堆焊就是对耐磨部件表面硬化处理的过程。
采用高硬度的药芯焊丝和WD-BX1型专业明弧平焊焊接设备进行表面堆焊，从而使耐磨部件表面形成比母材材质更耐磨的高铬复合碳化物，并能够使该高铬碳化物与母材很好的结合成一个整体。
采用这种技术会节约采购成本的50%以上，有效生产使用时间是原新品的2倍以上。
例如：企业购置新品进行生产活动，在耐磨件磨损到最佳生产效率以下时（磨损量约占新品总重量的一小部分），企业就会报废该部件重新购置，那么余下的大部分报废处理不经济，增加采购费用，加重企业经济负担。
因为采用硬面堆焊技术可以降低采购费用，又能延长耐磨部件的使用寿命，在各个行业得到了广泛的关注与应用。
下面就各个行业的实际情况，介绍硬面堆焊技术的应用。
1、钢铁行业硬面堆焊技术的应用钢铁厂的耐磨部件工作环境非常恶劣。
生产过程中温度高，冷热循环频繁，使耐磨设备加速磨损，增加钢铁厂的维修成本及工作人员的劳动强度。
例如钢铁厂中的连铸辊是连轧机的主体，在生产过程中，连铸辊通过产生挤压力来使钢坯成型。
此种工作原理使连铸辊受到钢坯的高温及反作用力的影响，就会使连铸辊的表面产生非疲劳性裂纹，可以直观看清，甚至成片状脱落。
给生产运行带来极大的不便，影响生产效率，甚至造成停产。
很多钢铁厂深知，购买新品交货工期长，而且生产成本也提高了一半以上。
以连轧机中的一个连铸辊为例，当该辊磨损到最佳生产率以下时，实际消耗不足整体辊子的1/10，那么9/10的铸辊报废处理不经济。
所以钢铁厂大都采用硬面堆焊技术，在报废的辊子表面堆焊硬面合金，直到堆到辊子原表面尺寸。
这样，一来可以降低生产成本的一半以上，二来缩短恢复生产的时间，另外，过钢量增长8~10倍，经济合理。
2、水泥生产企业硬面堆焊技术的应用目前新型干法生产线在我国蓬勃发展，立式磨机以它的低能耗被广泛应用到水泥生产线中。
例如：生料粉磨、熟料粉磨、煤粉粉磨以及矿渣粉磨。
立式磨机（通常称为立磨）因此成为相关企业关注的热点，从而也应运而生很多服务项目。
立式磨机的磨辊辊套及磨盘衬瓦的硬面堆焊工程服务就是其中一项。
提高磨辊辊套及磨盘衬瓦的耐磨性，已经成为应用立磨水泥生产企业的硬性指标。
因为立式磨机是水泥生产企业的重要生产设备之一。
但磨辊辊套及磨盘衬瓦的磨损是主观存在的，磨损到一定程度，耐磨部件因表面缺失、变形，使部件间隙加大，不能进行很好的研磨，从而降低生产效率，提高生产能耗，甚至不能进行生产。
根据目前水泥市场的可观利润，停产一天将会对大型水泥生产企业造成至少几十万的纯利润损失。
尽快提高生产效率，或尽快恢复生产是迫在眉捷的。
因为采用更换新品的维修方式，需要大量采购费用，而且供货周期比较长，若在水泥生产企业非计划性的维修中，显得远水解不了近渴。
所以“救急性服务——硬面堆焊”是广大应用立式磨水泥业主的理想选择。
水泥生产企业的耐磨件硬面堆焊，服务形式可以多样化，即可以拆下来运到堆焊修复工厂去进行堆焊修复，也可以在不解体磨机的情况下进行磨内补焊。
以水泥生产企业的生料磨为例：由于国内的水泥生产线趋于大吨位化，所以立式磨的外形尺寸也会相应加大，以迎合生产量。
磨盘外径尺寸大部分不小于3米。
由于磨内空间大，WD-BX1型便携式焊接设备轻而易举的就可以架设进磨内，也可多台架设。
进行磨辊辊套及磨盘衬瓦的硬面堆焊。
从而节约了大量拆卸费用，减轻工人劳动强度，缩短了检修工期。
尤其是在水泥生产企业没有备件的情况下，这种在磨内进行堆焊的技术更是水泥业主的最宠，对比新备品，费用低、工期短、耐磨寿命可提高2倍以上。
是水泥生产企业的经济首选。
国产或进口的立式磨机，在国内应用颇多。
立磨辊套及衬瓦的母材材质大体有以下几种：高铬铸铁、镍铬合金等，这些材料都适合表面堆焊，但必须选用专业焊接设备及专用焊材。
分析立磨耐磨件的磨损原因，有原料进料时，对设备的冲击，以及在磨辊与磨盘接触边缘与物料产生的剪切力，加上磨机在粉磨物料时受到的反作用力，使耐磨件表面沟壑与凸棱交替变换，使耐磨件表面尺寸变小，增加间隙，影响生产效率。
采用沈阳威德焊接的堆焊技术，可以堆焊分体式部件、平面部件、锥形部件。
如锥形磨辊磨损严重，并且在大头已经磨平的情况下，采用沈阳威德焊接的专业技术进行过渡耐磨层，防止母材与耐磨层结合不紧密，在运行中使耐磨层脱落。
在磨内进行堆焊技术经济、轻松、合理，已被广泛应用。
3、电厂硬面堆焊技术的应用火力发电是国内电力行业的佼佼者，也是由于中国煤资源分布广泛的结果。
火力发电大都燃烧煤粉，使用立式磨进行粉磨煤粉。
由于煤质的影响，对立磨的冲击也相当严重。
磨煤机运行时，主要是将煤块及含大量杂质的煤干石进行粉磨挤压。
长时间运行，磨辊的表面会出现沟鳞状磨损，磨盘表面会在与磨辊接触面出现宽大约7~11公分的环形沟槽，使磨煤机工作效率越来越低，加大能耗。
此时采用硬面堆焊技术，对磨辊及磨盘表面进行堆焊，使耐磨件表面形成耐磨层，各种性能指标均优于新铸造品，这也是由于铸造工艺本身决定的。
电渣堆焊编辑产生背景石油化工行业的加氢反应器、原流合成塔、煤液化反应器及核电站的厚壁压力容器等内表面均需大面积堆焊耐高温，抗氧及硫化氢等腐蚀的不锈钢衬里。
70年代，在该领域内，国内外大量采用了带极埋弧堆焊（SAW）技术。
带极的宽度也从窄带向60mm、90mm、120mm、150mm的宽带方向发展。
该技术在稀释率和熔敷速度上比丝极埋弧焊有了长足的进步，但随着压力容器日趋大型化、高参数化，促使堆焊技术向更优质更高效的方向发展。
70年代初，德国首先发明，后被日、美、前苏联等国进一步完善的带极电渣堆焊技术由于它具有比带极埋弧焊更高的生产效率、更低的稀释率和良好的焊缝成形等优点,在国内外得到迅速发展和较普遍的应用。
内容关键带极电渣堆焊是利用导电熔渣的电阻热熔化堆焊材料和母材的，除引现阶段外，整个堆焊过程应设有电弧产生。
为了获得稳定的电渣堆焊过程，有以下几个技术关键：焊接电源在电渣堆焊过程中，渣池的稳定性对堆焊质量影响极大，而电压的波动又是影响渣池稳定性的最关键因素，故希望堆焊过程电压波动最小，因此要求选用恒压特性的直流电源。
此外，电源应具有低电压，大电流输出、控制精度高、较强的补偿网路电压波动的能力和可靠的保护性能。
电源的额定电流视所用带宽而异，一般对60mm×0.5mm带极，额定电流为1500A，90mm×0.5mm为2000A，120mm×0.5mm为25O0A。
焊剂获得稳定电渣过程的另一个必要条件是焊剂必须具有良好的导电性。
一般电渣堆焊焊剂的电导率需达2～3Ω-1cm-1，为普通埋弧焊焊剂的4～5倍。
国内外采用的电渣焊剂多为烧结型。
焊剂电导率的大小，取决于焊剂组分中氯化物（NaF、CaF2、Na3AIF6等）的多少，当氯化物（质量分数）少于40%，堆焊过程为电弧过程，在40%～50%范围大致是电弧、电渣联合过程；当氯化物大于50%后，可形成全电渣过程。
CaF2既是良好的导电材料又是主要的造渣剂，因此CaF2通常是电渣堆焊焊剂的主要成分。
除了导电性外，焊剂还需有良好的堆焊工艺性（脱渣、成形、润湿性）及良好的冶金特性（合金元素烧损小，不利元素增量少），适宜的粒度（一般比埋弧焊焊剂粒度细）。
满足上述要求，已用于生产的焊剂种类很多，如有国外的FJ-1（日本）、EST122（德国）、Sandvik37S（美国）；国产的SJ15、SHD202等等。
磁控装置对于宽带极（带极宽度大于60mm）电渣堆焊，由于磁收缩效应，会使堆焊层产生咬边，随着带极宽度增加，堆焊电流增大，咬边现象越重，因此必须采用外加磁场的方法来防止咬边的产生（磁控法）。
如图所示。
同时必须合理布置磁极位置，选择合理的激磁电流大小，外加磁场太强或太弱均会影响堆焊焊道的成形（图2）。
二个磁极的磁控电流应可分别调整。
比如对于非预热的平焊位置的工件，当带极为60mm×0.5mm时，磁控装置的南、北极控制电流分别为1.5A和3.5A；对于90mm×0.5mm的带极则分别为3A和3.5A。
工艺参数采用合理的堆焊工艺参数是保证电渣堆焊过程稳定，焊缝质量良好的有效手段。
影响带极电渣堆焊质量的工艺参数最主要的有焊接电压、电流和焊接速度，其次还有干伸长，焊剂层厚度，焊道间搭接量、焊接位置等。
①精确控制焊接电压对带极电渣堆焊具有重要意义，当电压太低，有带极粘连母材的倾向。
电压太高，电弧现象明显增加，熔池不稳定，飞溅也增大，推荐的焊接电压可在20～30V 之间优选。
②焊接电流对带极电渣堆焊质量影响也较大。
焊接电流增加，焊道的熔深、熔宽、堆高均随这增加，而稀释率略有下降，但电流过大，飞溅会增加。
不同宽度的带极应选择不同的焊接电流，比如对φ75mm×0.4mm的带极，电流可在1000～1300A之间优选。
③随着焊接速度的增加，焊道的熔宽和堆高减小，熔深和稀释率增加，焊速过高，会使电弧发生率增加，为控制一定的稀释率，保证堆焊层性能，焊接速度一般控制在15～17cm/min。
④带级电渣堆焊时，母材倾角会影响稀释率和焊道成形，一般推荐采用水平位置或稍带坡度（1º～2º；）的上坡焊为宜。
⑤其他一些参数的推荐值为：带极伸出长度为25～35mm，焊剂厚度25～35mm，焊道搭接量5～l0mm。
应用范围带极电渣堆焊与带极埋弧堆焊比有以下优点：1）熔敷效率高，在中等电流下，比埋弧焊高50%；2）熔深浅而均匀，母材稀释率低，一般可控制在10%以下，比埋弧焊小一倍、单层堆焊即可满足性能要求。
3）堆焊层成形良好，不易有夹渣等缺陷，表面质量优良，表面不平度小于0.5mm（埋弧堆焊时大于lmm）故表面无需机械加工，省料省时。
4）带极中合金元素烧损和不利元素增量极少，堆焊层的塑性和韧性高于埋弧难焊。
5）由于接头熔合区的碳扩散层窄，马氏体带宽度小，故接头熔合区性能优于带极埋弧堆焊。
正由于带极电渣堆焊有上述优点，国内外在加氢控制反应器、煤气工程热壁交换炉、核电站设备中压力容器的内表面大面积堆焊中均得到了广泛应用。
由于电渣带圾堆焊自身的一些特点，它也有定的应用范围：带极电渣堆焊热输入较高，故一般用于堆焊50～200mm的厚壁工件，推荐适用的工件最小直径和壁厚如表1所示。
表1 推荐适用于带极电渣堆焊的最小直径和壁厚电极尺寸最小基体厚度最小曲面直径，设备组成：设备由SPX无限回旋机头、堆焊焊枪、焊接电源、重型操作机等部分组成。
