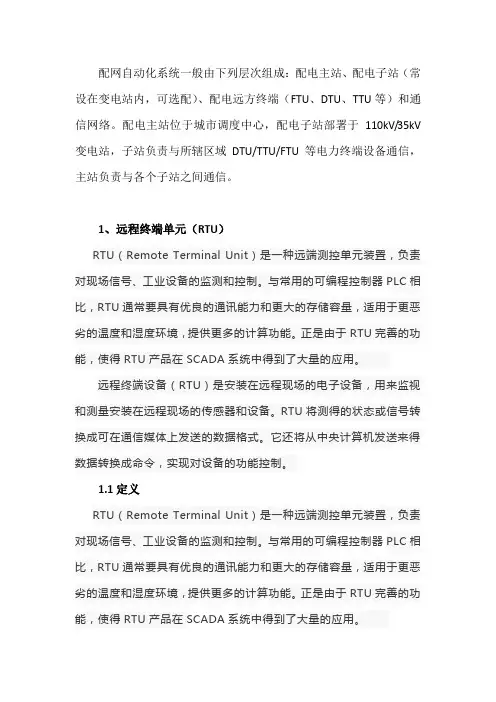

配网自动化系统一般由下列层次组成：配电主站、配电子站（常设在变电站内，可选配）、配电远方终端（FTU、DTU、TTU等）和通信网络。

配电主站位于城市调度中心，配电子站部署于110kV/35kV 变电站，子站负责与所辖区域DTU/TTU/FTU等电力终端设备通信，主站负责与各个子站之间通信。

1、远程终端单元（RTU）RTU（Remote Terminal Unit）是一种远端测控单元装置，负责对现场信号、工业设备的监测和控制。

与常用的可编程控制器PLC相比，RTU通常要具有优良的通讯能力和更大的存储容量，适用于更恶劣的温度和湿度环境，提供更多的计算功能。

正是由于RTU完善的功能，使得RTU产品在SCADA系统中得到了大量的应用。

远程终端设备（RTU）是安装在远程现场的电子设备，用来监视和测量安装在远程现场的传感器和设备。

RTU将测得的状态或信号转换成可在通信媒体上发送的数据格式。

它还将从中央计算机发送来得数据转换成命令，实现对设备的功能控制。

1.1定义RTU（Remote Terminal Unit）是一种远端测控单元装置，负责对现场信号、工业设备的监测和控制。

与常用的可编程控制器PLC相比，RTU通常要具有优良的通讯能力和更大的存储容量，适用于更恶劣的温度和湿度环境，提供更多的计算功能。

正是由于RTU完善的功能，使得RTU产品在SCADA系统中得到了大量的应用。

远程终端设备（RTU）是安装在远程现场的电子设备，用来监视和测量安装在远程现场的传感器和设备。

RTU将测得的状态或信号转换成可在通信媒体上发送的数据格式。

它还将从中央计算机发送来得数据转换成命令，实现对设备的功能控制。

1.2特点（1）通讯距离较长；（2）用于各种环境恶劣的工业现场；（3）模块结构化设计，便于扩展；（4）在具有遥信、遥测、遥控领域的水利，电力调度，市政调度等行业广泛使用。

1.3功能(1) 采集状态量并向远方发送，带有光电隔离，遥信变位优先传送；(2) 采集数据量并向远方发送，带有光电隔离；(3) 直接采集系统工频电量，实现对电压、电流、有功、无功的测量并向远方发送，可计算正反向电度；(4) 采集脉冲电度量并向远方发送，带有光电隔离；(5) 接收并执行遥控及返校；(6) 程序自恢复；(7) 设备自诊断(故障诊断到插件级)；(8) 设备自调；(9) 通道监视；(10) 接收并执行遥调；(11) 接收并执行校时命令(包括GPS对时功能选配)；(12) 与两个及两个以上的主站通讯；(13) 采集事件顺序记录并向远方发送；(14) 提供多个数字接口及多个模拟接口；(15) 可对每个接口特性进行远方/当地设置；(16) 提供若干种通信规约,每个接口可以根据远方/当地设置传输不同规约的数据；(17) 接受远方命令,选择发送各类信息；(18) 可转发多个子站远动信息；(19) 当地显示功能，当地接口有隔离器；(20) 支持与扩频、微波、卫星、载波等设备的通讯；(21) 选配及多规约同时运行，如DL451-91 CDT规约，同进应支持POLLING规约和其他国际标准规约（如DNP3.0、SC1801、101规约）；(22) 可通过电信网和电力系统通道进行远方设置。

什么是RTU RTU有哪些功能什么是RTU RTU有哪些功能RTU英文全称Remote Terminal Unit，中文全称为远程终端单元。

那RTU都有哪些特点？RTU有哪些功能呢？RTU具有的特点是：通讯距离较长用于各种环境恶劣的工业现场模块结构化设计，便于扩展在具有遥信、遥测、遥控领域的水利，电力调度，市政调度等行业广泛使用。

RTU(Remote Terminal Unit)是一种远端测控单元装置，负责对现场信号、工业设备的监测和控制。

与常用的可编程控制器PLC相比，RTU 通常要具有优良的通讯能力和更大的存储容量，适用于更恶劣的温度和湿度环境，提供更多的计算功能。

正是由于RTU完善的功能，使得RTU产品在SCADA系统中得到了大量的应用。

远程终端设备(RTU)是安装在远程现场的电子设备，用来监视和测量安装在远程现场的传感器和设备。

RTU将测得的状态或信号转换成可在通信媒体上发送的数据格式。

它还将从中央计算机发送来得数据转换成命令，实现对设备的功能控制。

监视控制和数据采集是一个含义较广的术语，应用于可对安装在远距离场地的设备进行中央控制和监视的系统。

SCADA系统可以设计满足各种应用(水、电、气、报警、通信、保安等等)，并满足顾客要求的设计指标和操作概念。

SCADA系统可以简单到只需通过一对导线连在远端的一个开关，也可复杂到一个计算机网络，它由许多无线远程终端设备(RTU)组成并与安装在中控室的功能强大的微机通信。

SCADA系统的远程终端设备可以用各种不同的硬件和软件来实现。

这取决于被控现场的性质、系统的复杂性、对数据通信的要求、实时报警报告、模拟信号测量精度、状态监控、设备的调节控制和开关控制。

变电站是电力系统的一个重要组成部分，它的安全可靠运行是电网安全经济运行的根本保证。

当前变电站正以分项自动化向着综合自动化方向发展，综合自动化的近期目标是把变电站的保护、测量、监控、远动等融为一体，取得数据共享，资源共享，大幅度提高自动化的功效。

DTU技术参数1. 什么是DTU技术DTU（Data Terminal Unit）是一种数据终端单元，用于实现数据的采集、传输和通信。

它通常作为物联网设备的接口，将传感器、仪表等设备的数据采集、处理和传输到云平台或其他终端设备。

DTU技术在工业自动化、环境监测、能源管理等领域有着广泛的应用。

2. DTU技术的主要参数2.1 通信接口•RS232：一种常见的串行通信接口，适用于短距离通信。

•RS485：一种串行通信接口，适用于长距离通信和多设备通信。

•Ethernet：基于以太网的通信接口，支持高速数据传输和远程监控。

2.2 传输方式•有线传输：通过电缆或网线进行数据传输，稳定可靠，适用于固定布置的设备。

•无线传输：通过无线信号进行数据传输，适用于移动设备或无法布置电缆的场景。

2.3 通信协议•TCP/IP：一种常用的网络通信协议，支持数据的可靠传输和远程管理。

•MQTT：一种轻量级的发布/订阅消息传输协议，适用于物联网设备间的实时通信。

•Modbus：一种常用的工业通信协议，适用于工业自动化设备之间的数据传输。

2.4 数据传输速率•串口波特率：指串行通信中每秒传输的比特数，常见的波特率有9600、115200等。

•网络传输速率：指通过以太网传输的数据速率，常见的速率有10Mbps、100Mbps、1000Mbps等。

2.5 功耗和工作温度•功耗：DTU设备的功耗对于长期运行和电池供电的设备尤为重要，低功耗的设计可延长设备的使用寿命。

•工作温度：DTU设备通常需要在恶劣环境中工作，因此具备一定的耐高温、耐低温能力。

2.6 其他参数•支持的传感器类型：不同的DTU设备可能支持不同类型的传感器，如温度、湿度、压力等。

•数据存储容量：DTU设备可能具备一定的数据存储能力，可用于临时存储数据以防止数据丢失。

•安全性：DTU设备应具备一定的安全机制，如数据加密、身份验证等，以保护数据的安全性。

3. DTU技术参数的选择和应用选择合适的DTU技术参数需要根据具体应用场景和需求进行综合考虑。

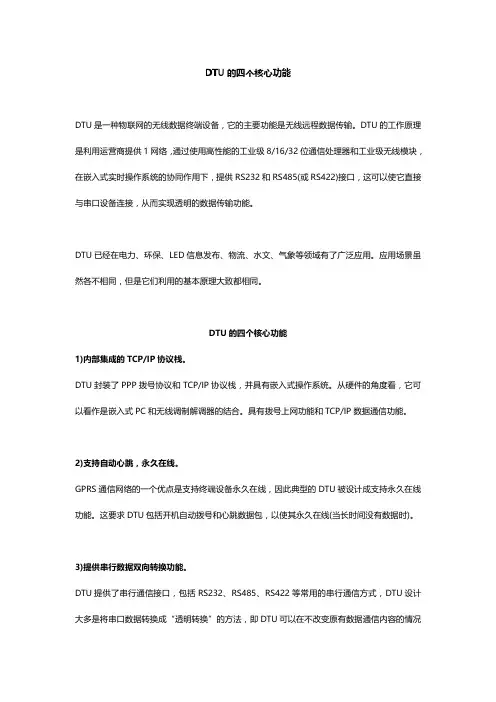

DTU的四个核心功能DTU是一种物联网的无线数据终端设备，它的主要功能是无线远程数据传输。

DTU的工作原理是利用运营商提供1网络，通过使用高性能的工业级8/16/32位通信处理器和工业级无线模块，在嵌入式实时操作系统的协同作用下，提供RS232和RS485(或RS422)接口，这可以使它直接与串口设备连接，从而实现透明的数据传输功能。

DTU已经在电力、环保、LED信息发布、物流、水文、气象等领域有了广泛应用。

应用场景虽然各不相同，但是它们利用的基本原理大致都相同。

DTU的四个核心功能1)内部集成的TCP/IP协议栈。

DTU封装了PPP拨号协议和TCP/IP协议栈，并具有嵌入式操作系统。

从硬件的角度看，它可以看作是嵌入式PC和无线调制解调器的结合。

具有拨号上网功能和TCP/IP数据通信功能。

2)支持自动心跳，永久在线。

GPRS通信网络的一个优点是支持终端设备永久在线，因此典型的DTU被设计成支持永久在线功能。

这要求DTU包括开机自动拨号和心跳数据包，以使其永久在线(当长时间没有数据时)。

3)提供串行数据双向转换功能。

DTU提供了串行通信接口，包括RS232、RS485、RS422等常用的串行通信方式，DTU设计大多是将串口数据转换成“透明转换”的方法，即DTU可以在不改变原有数据通信内容的情况下，将串口的原始数据转换成TCP/IP数据包进行传输。

因此，可以使用串行通信将DTU连接到各种用户设备，而无需修改用户设备。

在通信过程中，移动网关将断开DTU与中心的连接。

心跳数据包是DTU和数据中心在断开连接以防止断开之前发送的小数据包。

支持自动重新连接和自动断开、重拨等功能。

4)支持参数配置和永久存储。

DTU作为一种通信设备，有着广泛的应用。

在不同的应用中，数据中心的IP地址、端口号和串口的波特率是不同的。

这一特性让DTU终端设备支持参数配置，并且配置的参数可以永久保存，主要是保存在内部的永久存储设备，比如常见的FLASH或EEPROM。

工业自动化系统中的数据采集与实时监控方法在工业自动化系统中，数据采集与实时监控是非常重要的环节。

准确、及时地采集并监控各种数据可以帮助企业做出有效的决策，提高生产效率并降低成本。

本文将介绍一些在工业自动化系统中常用的数据采集与实时监控方法。

首先，工业自动化系统中常用的数据采集方法之一是传感器技术。

传感器可以感知各种环境参数，如温度、压力、湿度、流量等，并将这些参数转换为电信号。

传感器可以直接与自动化系统连接，通过采集设备的信号，实时获取相关数据。

这些数据可以用于分析和监控生产过程中的各种参数，以确保生产过程的稳定和正常运行。

另一种常用的数据采集方法是远程数据采集技术。

通过采用远程数据采集技术，可以实现对分布式设备的数据采集和监控。

远程数据采集系统通常由远程终端单元（RTU）和远程控制单元（RCU）组成。

远程终端单元通过传感器采集数据，并将其发送到远程控制单元。

远程控制单元可以集中接收和处理来自不同终端的数据，并提供实时监控和远程控制功能。

采用远程数据采集技术，可以实现对设备的远程监控和管理，极大地提高了工业自动化系统的灵活性和可靠性。

除了传感器技术和远程数据采集技术，还有一种用于数据采集和实时监控的常用方法是工业以太网技术。

工业以太网技术是将以太网协议应用于工业现场的一种技术手段。

它提供了高速、可靠和实时的数据交换，可以满足复杂的控制和监控需求。

通过使用工业以太网技术，可以实现数据的快速传输和实时监控，提高生产效率和运营管理水平。

在工业自动化系统中，实时监控是非常关键的一环。

实时监控可以帮助企业及时发现生产过程中的异常情况，并及时采取措施进行调整和修正。

为了实现实时监控，可以使用可视化监控系统。

可视化监控系统通过将数据以图形化的方式显示在监控界面上，方便操作人员直观地了解生产情况和设备运行状态。

当数据超出预设范围时，可视化监控系统会自动发出警报，通知操作人员进行处理，确保生产过程的正常运行。

此外，数据采集与实时监控方法还可以结合使用其他技术手段，如无线传输、云计算和大数据分析等。

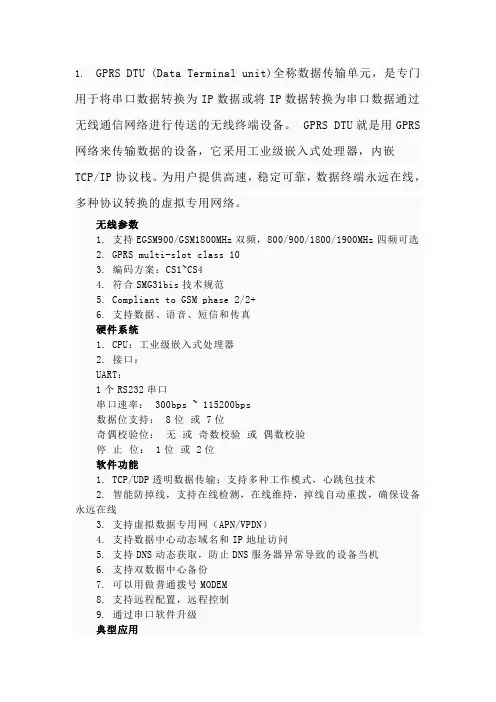

1. GPRS DTU (Data Terminal unit)全称数据传输单元，是专门用于将串口数据转换为IP数据或将IP数据转换为串口数据通过无线通信网络进行传送的无线终端设备。

GPRS DTU就是用GPRS 网络来传输数据的设备，它采用工业级嵌入式处理器，内嵌TCP/IP协议栈。

为用户提供高速，稳定可靠，数据终端永远在线，多种协议转换的虚拟专用网络。

无线参数1. 支持EGSM900/GSM1800MHz双频，800/900/1800/1900MHz四频可选2. GPRS multi-slot class 103. 编码方案：CS1~CS44. 符合SMG31bis技术规范5. Compliant to GSM phase 2/2+6. 支持数据、语音、短信和传真硬件系统1. CPU：工业级嵌入式处理器2. 接口：UART：1个RS232串口串口速率： 300bps ~ 115200bps数据位支持： 8位或7位奇偶校验位：无或奇数校验或偶数校验停止位： 1位或2位软件功能1. TCP/UDP透明数据传输；支持多种工作模式，心跳包技术2. 智能防掉线，支持在线检测，在线维持，掉线自动重拨，确保设备永远在线3. 支持虚拟数据专用网（APN/VPDN）4. 支持数据中心动态域名和IP地址访问5. 支持DNS动态获取，防止DNS服务器异常导致的设备当机6. 支持双数据中心备份7. 可以用做普通拨号MODEM8. 支持远程配置，远程控制9. 通过串口软件升级典型应用1. 电力监控2. 油田监测3. 远程抄表4. 路灯监控5. 环境监测6. 气象监测7. 水利监测8. 热网监测9. 电表监测10. 机房监控11. 交通指示12. 煤炭监控13. 地震监测14. 车辆诱导15. 供水监控16. 高速公路监测17. 噪声实时监控18. 环保重点污染源监控19. 供水管网实时传输监控20. 电力配网自动化遥控系统21. 各类国内外带串口或485接口的PLC，RTU实现无线数据传输等2. GPRS环保数据采集系统应用方案选择GPRS DTU的原因及实现原理：在环保系统中，常常需要对众多的污染排放点进行实时监测，大部分监测数据需要实时发送到管理中心的后端服务器进行处理。

dtu技术参数随着物联网技术的飞速发展，数据终端设备（DTU）已经成为了许多行业中不可或缺的一部分。

DTU技术通过将串行数据通过无线网络传输，实现了远程监控、自动化控制等功能。

本文将为您详细介绍DTU技术的相关参数，以及如何选择合适的DTU产品。

一、DTU技术简介DTU（Data Terminal Unit，数据终端设备）是一种将串行数据通过无线网络传输到服务器的设备。

它具有安装简单、使用方便、传输速率快等特点，广泛应用于电力、气象、环保、水利等多个领域。

二、DTU技术的主要参数1.通信接口：DTU产品通常支持RS-232/485等通信接口，以适应各种应用场景的需求。

2.无线网络：DTU设备支持多种无线网络制式，如GPRS、CDMA、3G、4G等，用户可以根据实际需求选择合适的网络制式。

3.频率范围：DTU设备的频率范围通常为400kHz-1.8GHz，适用于不同的通信距离和场景。

4.数据传输速率：DTU设备支持多种数据传输速率，如9.6kbps、19.2kbps、384kbps等，满足不同应用场景的数据传输需求。

5.供电方式：DTU设备支持多种供电方式，如直流电源、锂电池等，适用于不同环境的供电需求。

6.防护等级：DTU设备具有不同的防护等级，如IP65、IP67等，可以有效抵抗恶劣环境的影响。

三、DTU技术的应用领域1.电力系统：实时监测电力设备运行状态，实现远程控制和故障预警。

2.气象监测：实时采集气象数据，为气象预报提供数据支持。

3.环保监测：实时监测环境质量数据，为环保决策提供依据。

4.水利工程：实时监测水位、流量等水文数据，为水利调度提供数据支持。

5.智能农业：实时监测农田环境数据，实现精准灌溉和施肥。

四、如何选择合适的DTU产品1.根据应用场景选择通信接口和无线网络制式。

2.确定数据传输速率、供电方式和防护等级。

3.考虑设备尺寸和价格因素，确保性价比。

4.选择有技术支持和售后服务的厂家，确保产品质量和使用无忧。

DTUDTU (Data Transfer unit)全称数据传输单元，是专门用于将串口数据转换为IP数据或将IP数据转换为串口数据通过无线通信网络进行传送的无线终端设备。

1基本简介DTU（Data Transfer Unit)中文释义为无线数据传输单元, 作为无线数据传输终端它被专门用于将串口数据转换为IP数据或将IP数据转换为串口数据并通过无线通信网络进行传送。

DTU集数据采集、传输、存储功能于一体，采用低功耗设计，在太阳能供电的监测现场，可大大减少太阳能供电成本并降低施工难度，唐山平升低功耗DTU广泛应用于气象、水文水利、地质等行业。

按照不同运营商的网络制式，通常DTU被分为LTE DTU、HSPA+ DTU、EVDO DTU、TD-SCDMA DTU、WCDMA DTU、CDMA DTU和GPRS DTU。

样图:该产品能被广泛应用于电力集中抄表、水表集中抄表、热网监控、燃气监控、水利监控、环保检测、气象检测、地震监测，交通控制等等行业。

DTU硬件组成DTU硬件组成部分主要包括CPU控制模块、无线通讯模块以及电源模块。

DTU软件组成1.TCP透明数据传输和UDP透明数据传输；支持多种工作模式。

2.支持虚拟数据专用网（APN/VPDN）。

3.支持双数据中心备份及多数据中心（5个）接受数据。

4.智能防掉线，支持在线检测，在线维持，掉线自动重拨，确保设备永远在线。

5.远程唤醒：支持短信、语音、数据、IO等唤醒方式以及超时断开网络连接。

6.支持固定IP通信方式；支持DDNS动态域名通信方式。

7.丰富I/O控制和告警口：支持4路告警输入，支持4路输出控制。

8.支持短信远程配置，远程控制；支持短消息告警。

9.标准的AT命令界面。

10.低功耗设计：休眠功耗<1mA，待机功耗<5mA，通信功耗<10mA.11.支持串口软件升级。

12.同时支持LINUX、UNIX和WINDOWS操作系统。

dtu实现原理
DTU（Data Terminal Unit）是指数据终端单元，是在远程自动化控制系统中，用于完成远程数据采集、实时传输的关键设备。

其实现原理简述如下：
1. 数据实时采集：DTU能够实时采集现场设备监测到的各种数据，如温度、压力、电流等等。

2. 数据协议转换：DTU会把采集到的数据进行协议转换，使其符合远程传输的数据格式，如MODBUS、DNP3等。

3. 数据传输：DTU通过无线、有线等方式将数据传输到云端服务器或控制中心，实现实时数据传输。

4. 数据处理：云端服务器或控制中心接收到DTU传输的数据后，会对其进行数据处理、分析和存储，使用户能够随时获取实时数据信息。

5. 远程控制：通过DTU可以实现远程控制设备的开关、调节等操作，使用户能够实现对设备的远程控制。

总的来说，DTU的主要功能是对现场设备的数据采集、转换和传输，以及实现远程控制，并由云端服务器或控制中心进行数据处理和分析。

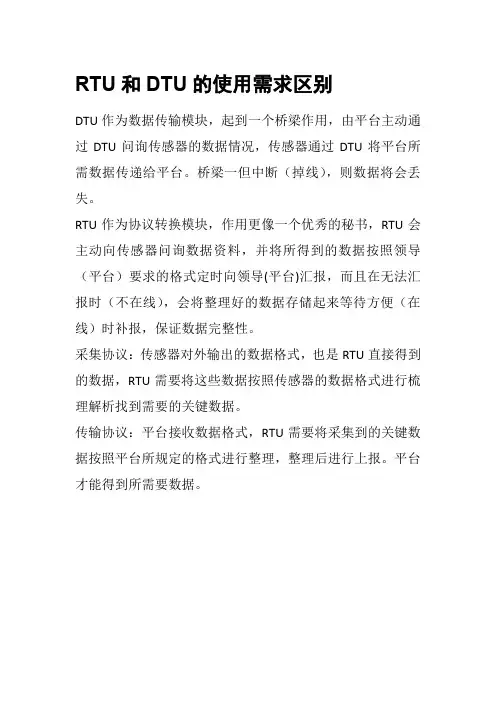

RTU和DTU的使用需求区别
DTU作为数据传输模块，起到一个桥梁作用，由平台主动通过DTU问询传感器的数据情况，传感器通过DTU将平台所需数据传递给平台。

桥梁一但中断（掉线），则数据将会丢失。

RTU作为协议转换模块，作用更像一个优秀的秘书，RTU会主动向传感器问询数据资料，并将所得到的数据按照领导（平台）要求的格式定时向领导(平台)汇报，而且在无法汇报时（不在线），会将整理好的数据存储起来等待方便（在线）时补报，保证数据完整性。

采集协议：传感器对外输出的数据格式，也是RTU直接得到的数据，RTU需要将这些数据按照传感器的数据格式进行梳理解析找到需要的关键数据。

传输协议：平台接收数据格式，RTU需要将采集到的关键数据按照平台所规定的格式进行整理，整理后进行上报。

平台才能得到所需要数据。

泵站智能调控系统是强化工程运行管理、促进设施高效配置和使用、提升排水效率的重要途径。

该系统利用信息技术和传感器技术实现对污水泵站的远程监控与智能化管理。

通过在泵站中安装智能测控终端，采集水泵的运行、停止状态，对接控制柜的启动、停止按钮实现水泵的远程控制；通过采集水位，根据水位数据情况结合预设的逻辑规则自动调整泵的工作模式（如启动、停止、切换泵机的工作频率）。

泵站智能调控系统主要功能包括：数据采集和处理、远程调度、自动逻辑运行。

泵站智能调控系统内告警监测、智能调度、联动控制等功能的高效、稳定运行可进一步提升排水保障率。

有助于建立良性运行机制，提高运行管理水平和监管能力。

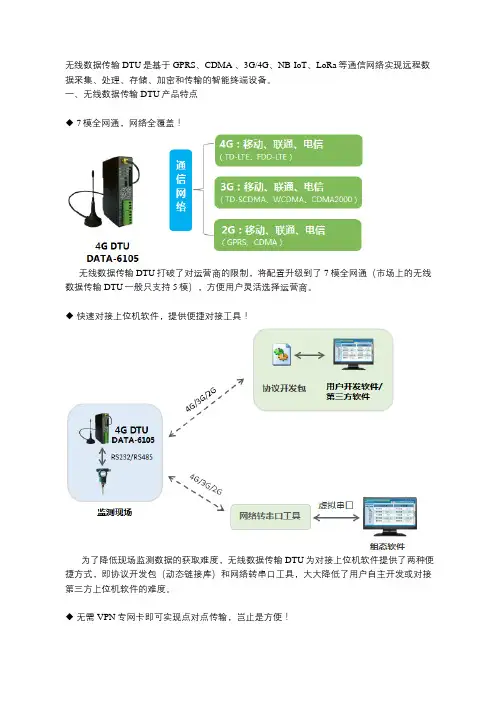

无线数据传输DTU是基于GPRS、CDMA 、3G/4G、NB-IoT、LoRa等通信网络实现远程数据采集、处理、存储、加密和传输的智能终端设备。

一、无线数据传输DTU产品特点◆ 7模全网通，网络全覆盖！无线数据传输DTU打破了对运营商的限制，将配置升级到了7模全网通（市场上的无线数据传输DTU一般只支持5模），方便用户灵活选择运营商。

◆快速对接上位机软件，提供便捷对接工具！为了降低现场监测数据的获取难度，无线数据传输DTU为对接上位机软件提供了两种便捷方式，即协议开发包（动态链接库）和网络转串口工具，大大降低了用户自主开发或对接第三方上位机软件的难度。

◆无需VPN专网卡即可实现点对点传输，岂止是方便！以往，要想实现数据的点对点传输，VPN专网卡是不可或缺的。

但是，许多地区的运营商并不支持这种业务；即使可以办理，手续也是相当繁琐。

与无线数据传输DTU配套的平升云平台解决了此问题，实现了采用普通SIM卡即可点对点传输数据，极大的方便了用户。

◆多种设参方式并存，省时省力又省心!目前无线数据传输DTU普遍都是通过电脑和数据线来设置参数。

为了适应不同的应用场景、提高工作效率，平升无线数据传输DTU还支持蓝牙和云平台设参，只需一部手机即可轻松完成操作。

即使DTU安装在距离地面较高的地方，用户也不再需要登梯子、搬电脑，真正做到了省时、省力、又省心。

◆测试简单，一按一扫即可完成！设备的检验、安装调试和维护都需要产品测试。

无线数据传输DTU摒弃了同类产品繁琐、复杂的测试流程，只需一部手机，一按、一扫即可完成。

①一按：无线数据传输DTU配置了HOME键，轻轻一按即可连接到平升云平台。

②一扫：手机扫描DTU上的二维码，自动登录到平升云平台，即可在云端查看DTU连接状态、进行数据收/发测试。

◆细微之处见真章，贴心设计显匠心!各厂家的无线数据传输DTU在功能上差距不大、在外观的设计上也是大同小异，但我们对无线数据传输DTU的细微之处花了许多心思，可以说是独具匠心：银行卡大小的设计更方便运输、更节省安装空间；一按一推”即可固定到导轨上，免去了其它家产品需要螺丝固定的麻烦，更节省了操作时间。

RTU的简单介绍RTU定义：RTU是Remo te Ter mi nal Unit（远程测控终端）的缩写，它负责对现场信号、工业设备的监测和控制。

RTU是构成企业综合自动化系统的核心装置，通常由信号输入/出模块、微处理器、有线/无线通讯设备、电源及外壳等组成，由微处理器控制，并支持网络系统。

它通过自身的软件(或智能软件)系统，可理想地实现企业中央监控与调度系统对生产现场一次仪表的遥测、遥控、遥信和遥调等功能。

RTU功能：1.提供多个数字接口及多个模拟接口；2.采集状态量并向远程发送，带有光电隔离，遥信变位优先传送；3.采集数据量并向远程发送，带有光电隔离；4.直接采集系统工频电量，有功、无功的测量并向远程发送，可计算正反向电度；5.采集脉冲电度量并向远程发送，带有光电隔离；6.采集事件顺序记录并向远程发送；7.接收并执行遥控及返校；8.接受远程命令，选择发送各类信息；9.可进行远程/本地设置；10.程序自诊断、自恢复；RTU特点：1.极强的环境适应能力，工作温度-40℃—70℃，环境湿度5%—95%RH；2.极强的抗电磁干扰能力；3.多种标准通信协议；4.丰富的通信接口、支持多种通信方式、通信距离长；5.在具有遥信、遥测、遥控领域的燃气、水利、电力调度等行业广泛使用。

为什么要安装RTU1.随着时代进步，智能化管理是未来企业发展的必然化，使用RTU 能够一定程度上提高公司的智能化普及程度，一让公司更智能化和规范化，从而提高企业形象。

2.通过RTU系统我们能够时时对设备运行情况进行监测，对于采集的数据我们能够及时分析，减少不必要的财产损失和纠纷。

3.省钱，智能化的管理模式能够有效节省人力的投入。

RTU对我们有那些好处；1.安装RTU能够监控设备温度和压力的变化情况，通过对RTU数据的采集和分析，能够让我们更加直观地了解设备运行的情况，以便我们能够及时处理一些设备上的问题。

2.随着智能化的发展，RTU设备除了采集数据模块外，可以增加一些其他功能模块，比如：采集可燃气体报警器异常情况。

近年来，物联网通信领域设备层出不穷，RTU设备就是其中一种。

此文，小编详细介绍RTU相关知识要点。

一、RTU概念介绍RTU英文全称Remote Terminal Units，中文全称为远程终端单元。

远程终端设备(RTU)是安装在远程现场的电子设备，用来监视和测量安装在远程现场的传感器和设备。

RTU将测得的状态或信号转换成可在通信媒体上发送的数据格式。

它还将从中央计算机发送来得数据转换成命令，实现对设备的功能控制。

RTU主要应用于工业、农业、水利、电力、环保、气象、地震、交通、能源、商业领域等。

二、RTU主要特点RTU是SCADA系统最为基本的组成单元。

RTU作为一种安装在远程现场的电子设备，它的功能主要是监视并且测量安装在工作现场的传感器和其他的检测设备其主要目的是为了方便对远程工作现场的信号以及工业装置的监督测量和控制，RTU不仅能够把经过测量而得到的设备状态或者是设备测量所得到的信号转变成能够在通信媒体上发送的数据格式，它还能够把中央计算机发送出来的数据转变成命令，从而完成对设备的功能控制。

RTU在一般情况下能够经常被分成为两种情况的类型那就是“单板RTU”和“模块RTU”。

“单板RTU"在一个版子中集中了所有的I/O接口，”模块RTU“在结构方面相对来说就比较简单因为它只有一个单独的CPU模块，不仅如此同时还可以有其他的附加模块，基本上这些附加模块都是通过加入一个“backplane”来实现的。

RTU作为一种非常耐用的远程现场检测控制装置，它能够支持SCADA控制中心和远程现场装置的通讯。

它是一个单独的数据获取和控制单元。

它最主要的作用就是能够进行远程工作现场设备的控制，从而获得设备数据，并且能够把数据传递给SCADA系统的调度中心。

三、RTU主要功能采用三级看门狗检测机制，由CPU自带看门狗设计、硬件电路看门狗设计，软件看门狗设计等三级多重检测机制组成，运行故障自修复，保证设备永不死机;采用TCP心跳链路检测机制、掉线重连、数据补发，确保设备永远在线;采用短信与网络双通道设计，网络通道与短信通道可相互切换，当TCP/UDP断开连接时，可以用短信发送数据。

dtu技术参数随着物联网的飞速发展，DTU（数据终端设备）技术逐渐成为行业热门话题。

DTU技术是一种将串行数据通过无线网络传输到服务器的技术，广泛应用于智能家居、工业自动化、智慧城市等多个领域。

本文将对DTU技术进行详细介绍，帮助大家了解其关键参数与应用，并指导如何选择合适的DTU产品。

一、DTU技术概述DTU（Data Terminal Unit，数据终端设备）是一种无线通信设备，通常用于实现现场终端设备与远程服务器之间的数据传输。

它具有安装简单、使用方便、传输速率较快等特点，已成为物联网应用中的重要组成部分。

二、DTU技术的关键参数1.通信接口：DTU设备通常具备串行通信接口（如RS-232/485），用于与现场设备连接。

2.无线网络制式：DTU设备支持多种无线网络制式，如GPRS、CDMA、3G、4G等，可根据实际需求选择。

3.数据传输速率：不同型号的DTU设备数据传输速率不同，根据实际应用场景选择合适的产品。

4.供电方式：DTU设备供电方式有多种，如直流电源、锂电池等，根据现场环境选择合适的产品。

5.防护等级：DTU设备需要具备一定的防护等级，以应对不同环境下的使用。

三、DTU技术的应用领域1.智能家居：DTU技术可实现家庭智能化设备之间的数据通信，如智能锁、智能灯等。

2.工业自动化：DTU技术在工业自动化领域具有广泛应用，如生产线监控、环境监测等。

3.智慧城市：DTU技术在智慧城市项目中发挥着重要作用，如智能交通、智能停车等。

4.其他领域：DTU技术还应用于农业物联网、智能建筑、智能医疗等多个领域。

四、如何选择合适的DTU产品1.根据应用场景选择合适的通信接口和无线网络制式。

2.考虑数据传输速率，确保满足实际需求。

3.评估设备供电方式，确保DTU设备能在现场环境下稳定工作。

4.考虑DTU设备的防护等级，确保其在恶劣环境下仍能正常运行。

5.参考厂家信誉和售后服务，确保DTU设备的稳定性和长期使用。

dtu的原理
DTU是数据采集与传输装置的简称，具有数据采集、存储、传输等功能，常用于
远程物联网设备监控与管理。

其原理大致如下：
1. 数据采集：DTU通过内置的数字/模拟接口或与传感器连接的方式，从现场设备
或仪器中采集数据，并将其转换成数字信号，例如温度、湿度、电流、电压等参数。

2. 数据存储：DTU通常具有内置的存储器或存储卡，可以将采集到的数据存储在
本地，以备后续查询或分析。

3. 数据传输：DTU通常采用无线或有线的方式将采集到的数据传输到远程服务器
或云平台。

在无线传输中，DTU通常使用GPRS/3G/4G/5G等通信技术，并具有SIM卡槽和天线等组件；在有线传输中，则通过以太网、串口等接口进行连接。

4. 数据处理：在远程服务器或云平台上，数据将进行进一步的处理、分析和存储，例如将数据存储到数据库中、通过API接口提供数据查询和控制功能等。

总之，DTU的原理就是通过数据采集、存储和传输等功能，将现场设备或仪器采集到的数据传输到远程服务器或云平台上，用于数据分析、监测和管理等应用场景。

dtu柜DTU柜是一种常见的设备，用于在工业生产和物流行业中实现远程监控和数据传输。

DTU（Data Transfer Unit）即数据传输单元，是一种具有数据采集、传输和处理功能的设备。

它可以将现场的数据通过无线通信方式传输到远程服务器，实现实时监控和数据管理。

DTU柜主要由以下几个部分组成：数据采集模块、通信模块、数据处理模块和电源模块。

数据采集模块负责连接各种传感器或现场设备，采集现场数据。

通信模块则负责将采集到的数据通过无线通信方式传输到远程服务器，一般采用GSM、CDMA、以太网、WiFi等通信方式。

数据处理模块则负责对采集到的数据进行处理和转换，以满足不同场景的需求。

而电源模块则为整个DTU柜提供供电。

DTU柜的应用非常广泛。

在工业生产方面，它可以用于远程监控设备的状态和工艺参数，实时了解生产情况，及时采取措施调整生产过程。

例如，在一些化工生产厂家中，DTU柜可以监测温度、压力、液位等参数，并将数据传输到远程监控中心，实现远程操作和控制。

在物流行业中，DTU柜可以用于远程监控运输车辆的位置、速度、温度等信息，实现对车辆的实时跟踪和管理。

此外，DTU柜还可以应用于能源、环境监测等领域。

DTU柜具有许多优点。

首先是其远程监控功能，可以随时随地对设备或过程进行监控和管理，提高了工作效率。

其次是数据传输稳定可靠，采用了各种先进的通信技术，保证了数据传输的安全和准确性。

再次，DTU柜具有良好的兼容性，支持多种通信方式和协议，可以与不同厂家的设备进行良好的兼容。

另外，DTU柜还具有灵活性，可以根据实际需求进行定制和配置，满足不同行业和应用场景的需求。

但是，DTU柜也存在一些挑战和问题。

首先是通信距离的限制，由于无线通信的特性，DTU柜的通信距离有一定的限制，会受到障碍物、信号干扰等影响。

其次是安全性问题，由于DTU柜涉及到数据传输和远程管理，数据的安全性和保密性是一个重要的考虑因素。

此外，DTU柜的可靠性和稳定性也是一个关键问题，特别是在恶劣的工业环境中，如高温、高湿度、强电磁干扰等情况下。

简介DTU是一种物联网无线数传终端，利用公用2G/3G/4G网络为用户提供无线长距离数据传输功能。

该产品采用高性能的工业级32位通信处理器和工业级无线模块, 以嵌入式实时操作系统为软件支撑平台，同时提供RS232或RS485接口，可直接连接串口设备，实现数据透明传输功能。

该产品已广泛应用于物联网产业链中的M2M 行业，如智能电网、智能交通、智能家居、金融、移动POS终端、供应链自动化、工业自动化、智能建筑、消防、公共安全、环境保护、气象、数字化医疗、遥感勘测、军事、空间探索、农业、林业、水务、煤矿、石化等领域。

工业级应用设计◆采用高性能工业级无线模块、◆采用高性能工业级32位通信处理器◆支持低功耗模式，包括休眠模式和定时开关机模式（仅特殊版本支持）◆采用金属外壳，保护等级IP30。

金属外壳和系统安全隔离，特别适合于工控现场的应用◆宽电源输入（DC 5～36V)稳定可靠◆WDT软硬件看门狗设计，保证系统稳定◆采用完备的防掉线机制，保证数据终端永远在线◆RS232/RS485接口内置15KVESD保护标准易用◆提供标准RS232或RS485接口，可直接连接串口设备◆智能型数据终端，上电即可进入数据传输状态◆使用方便，灵活，多种工作模式选择◆方便的系统配置和维护接口功能强大◆支持TCP server功能，可同时支持4个TCP连接（可选）◆支持双数据中心备份传输及多数据中心同步传输（5个数据中心）◆支持多种上下线出发模式，包括短信、电话振铃、串口数据触发上下线模式技术规范产品特点◆SIM/UIM卡接口内置15KV ESD保护◆电源接口内置反相保护和过压保护◆天线接口防雷保护（可选）◆支持根据域名和IP地址访问中心◆内嵌标准的TCP/IP协议栈，支持透明数据传输◆支持APN/VPDN参数特性校验：无校验串口速率：110~115200bits/s指示灯具有电源、通信及在线指示灯天线接口标准SMA阴头天线接口，特性阻抗50欧SIM/UIM卡接口标准的抽屉式用户卡接口，支持1.8V/3V SIM/UIM卡，内置15KV ESD 保护电源接口标准的3芯火车头电源插座，内置电源反相保护和过压保护工业DTU接口图1.标准SMA阴头天线接口，特性阻抗50欧2.标准的3芯火车头电源插座3.标准DB9母头插座，支持RS232/RS485项目内容标准电源DC 12V/1A供电范围DC 5~36V通信电流<150mA(12V)项目内容外壳金属外壳，保护等级IP30。

DTUDTU (Data Transfer unit)全称数据传输单元，是专门用于将串口数据转换为IP数据或将IP数据转换为串口数据通过无线通信网络进行传送的无线终端设备。

1基本简介DTU（Data Transfer Unit)中文释义为无线数据传输单元, 作为无线数据传输终端它被专门用于将串口数据转换为IP数据或将IP数据转换为串口数据并通过无线通信网络进行传送。

DTU集数据采集、传输、存储功能于一体，采用低功耗设计，在太阳能供电的监测现场，可大大减少太阳能供电成本并降低施工难度，唐山平升低功耗DTU广泛应用于气象、水文水利、地质等行业。

按照不同运营商的网络制式，通常DTU被分为LTE DTU、HSPA+ DTU、EVDO DTU、TD-SCDMA DTU、WCDMA DTU、CDMA DTU和GPRS DTU。

样图:该产品能被广泛应用于电力集中抄表、水表集中抄表、热网监控、燃气监控、水利监控、环保检测、气象检测、地震监测，交通控制等等行业。

DTU硬件组成DTU硬件组成部分主要包括CPU控制模块、无线通讯模块以及电源模块。

DTU软件组成1.TCP透明数据传输和UDP透明数据传输；支持多种工作模式。

2.支持虚拟数据专用网（APN/VPDN）。

3.支持双数据中心备份及多数据中心（5个）接受数据。

4.智能防掉线，支持在线检测，在线维持，掉线自动重拨，确保设备永远在线。

5.远程唤醒：支持短信、语音、数据、IO等唤醒方式以及超时断开网络连接。

6.支持固定IP通信方式；支持DDNS动态域名通信方式。

7.丰富I/O控制和告警口：支持4路告警输入，支持4路输出控制。

8.支持短信远程配置，远程控制；支持短消息告警。

9.标准的AT命令界面。

10.低功耗设计：休眠功耗<1mA，待机功耗<5mA，通信功耗<10mA.11.支持串口软件升级。

12.同时支持LINUX、UNIX和WINDOWS操作系统。
