(完整版)第六章光刻曝光系统

光刻机结构及工作原理

光刻机是用来制作微电子器件的关键设备之一，它能够将图案从掩膜转移到硅片或其他半导体材料上，用于制造集成电路、平板显示器、光学元件等微纳米器件。

光刻机的结构通常包括以下几个部分：

1. 曝光系统：曝光系统是光刻机的核心部件，它主要由光源、准直系统、投影系统和掩膜台组成。光源产生紫外线光或深紫外光，准直系统将光束整形成平行光线，投影系统将图案投射到硅片上，掩膜台用于固定和对准掩膜和硅片。

2. 物质传递系统：物质传递系统负责将硅片从供料台取出并转移到掩膜台上，然后将硅片转移到后续工艺步骤中。物质传递系统通常由机械臂、传送带和对准装置组成。

3. 控制系统：控制系统用于控制光刻机的各个部件的运动和操作，以确保准确的曝光和位置对准。控制系统通常由计算机和相关的控制器组成。

光刻机的工作原理如下：

首先，将硅片放在掩膜台上，并使用对准装置将硅片和掩膜对准。然后，通过准直系统和投影系统，将光源发出的光经过掩膜上的图案透过投影镜投射到硅片上。光经过曝光后，根据不同的光刻技术，可能会引起化学反应、溶解光刻胶、硬化或蚀刻等变化。

完成曝光后，硅片通过物质传递系统移动到下一个工艺步骤，如显影、蚀刻等。显影过程中，光刻胶被溶解或去除，暴露出硅片表面的图案。在蚀刻过程中，通过化学或物理方法，去除硅片上未被保护的区域，形成所需的微结构。

总之，光刻机通过将图案从掩膜转移到硅片上，实现微电子器件的制造。其结构包括曝光系统、物质传递系统和控制系统，通过精确的位置对准和光源的曝光，实现对硅片的加工和图案形成。

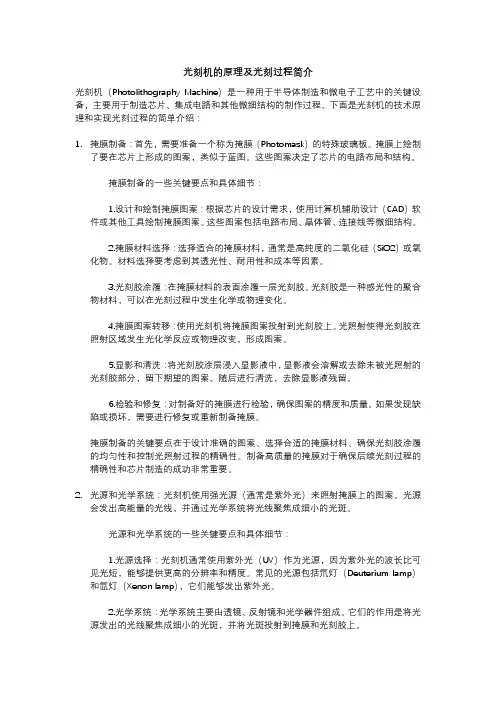

光刻机的原理及光刻过程简介

光刻机（Photolithography Machine）是一种用于半导体制造和微电子工艺中的关键设备，主要用于制造芯片、集成电路和其他微细结构的制作过程。下面是光刻机的技术原理和实现光刻过程的简单介绍：

1. 掩膜制备：首先，需要准备一个称为掩膜（Photomask）的特殊玻璃板。掩膜上绘制了要在芯片上形成的图案，类似于蓝图。这些图案决定了芯片的电路布局和结构。

掩膜制备的一些关键要点和具体细节：

1.设计和绘制掩膜图案：根据芯片的设计需求，使用计算机辅助设计（CAD）软件或其他工具绘制掩膜图案。这些图案包括电路布局、晶体管、连接线等微细结构。

2.掩膜材料选择：选择适合的掩膜材料，通常是高纯度的二氧化硅（SiO2）或氧化物。材料选择要考虑到其透光性、耐用性和成本等因素。

3.光刻胶涂覆：在掩膜材料的表面涂覆一层光刻胶。光刻胶是一种感光性的聚合物材料，可以在光刻过程中发生化学或物理变化。

4.掩膜图案转移：使用光刻机将掩膜图案投射到光刻胶上。光照射使得光刻胶在照射区域发生光化学反应或物理改变，形成图案。

5.显影和清洗：将光刻胶涂层浸入显影液中，显影液会溶解或去除未被光照射的光刻胶部分，留下期望的图案。随后进行清洗，去除显影液残留。

6.检验和修复：对制备好的掩膜进行检验，确保图案的精度和质量。如果发现缺陷或损坏，需要进行修复或重新制备掩膜。

掩膜制备的关键要点在于设计准确的图案、选择合适的掩膜材料、确保光刻胶涂覆的均匀性和控制光照射过程的精确性。制备高质量的掩膜对于确保后续光刻过程的精确性和芯片制造的成功非常重要。

2. 光源和光学系统：光刻机使用强光源（通常是紫外光）来照射掩膜上的图案。光源会发出高能量的光线，并通过光学系统将光线聚焦成细小的光斑。

光源和光学系统的一些关键要点和具体细节：

1.光源选择：光刻机通常使用紫外光（UV）作为光源，因为紫外光的波长比可见光短，能够提供更高的分辨率和精度。常见的光源包括氘灯（Deuterium lamp）和氙灯（Xenon lamp），它们能够发出紫外光。

光刻机曝光过程中的光学系统精度控制

在现代微电子制造过程中，光刻技术被广泛应用于芯片制造中，其中光刻机作为光刻技术的核心设备，发挥着至关重要的作用。光刻机曝光过程中的光学系统精度控制是确保芯片制造质量的关键因素之一。本文将重点探讨光刻机曝光过程中光学系统的精度控制问题。

一、光刻机曝光过程中的光学系统简介

光刻机是一种利用光学原理实现图案形成的设备，通过将携带芯片图案的掩膜与光敏物质进行映射，实现对芯片上细微结构的加工。而光刻机的光学系统则是实现曝光过程的核心组成部分，包括光源、准直系统、投影镜头等关键元件。光学系统的精度控制直接影响到最终芯片的制造质量和性能。

二、光学系统精度控制的重要性

在光刻机曝光过程中，光学系统的精度控制至关重要。首先，精度控制直接影响到芯片的线宽精度，即芯片上细微结构的精细度。通过提高光学系统的精度控制，可以实现更高分辨率的曝光，从而制造出更小尺寸的芯片结构。其次，精度控制也关乎到芯片的对位精度，即图案在不同层间的对齐情况。仅当光学系统具备良好的精度控制，才能实现多层图案的精准对位，确保芯片制造的一致性和稳定性。

三、光学系统精度控制的关键因素

1. 光源稳定性 光源是光刻机曝光过程中的关键组成部分，其稳定性对光学系统的精度控制至关重要。光源的稳定性不仅涉及到光强度的恒定性，还包括波长的稳定性等。只有不断提升光源的稳定性，才能实现更高精度的曝光。

2. 准直系统精度

准直系统是光刻机中的重要组成部分，其作用是将光束投射到投影镜头上，实现对掩膜上图案的成像。准直系统的精度包括了准直光束的平行度、偏转角度等参数的控制。只有准直系统的精度达到要求，才能确保光束的成像精度。

3. 投影镜头质量

投影镜头是光刻机光学系统中最为核心的部分，其对图案成像的质量起着决定性的作用。投影镜头要求具备高分辨率、低畸变等特点，以实现高精度的光刻。因此，投影镜头的质量是光学系统精度控制的关键因素之一。

光刻机内部结构

光刻机是一种用于集成电路制造的关键设备，它在半导体行业中起着至关重要的作用。光刻机的内部结构包括以下几个主要部分。

1. 光源：光刻机使用的光源通常是激光器或者是放电光源。光源产生的强光经过处理后，会成为光刻机进行曝光的光源。

2. 掩模：光刻机使用的掩模是一种特殊的光刻版，上面有设计好的图形。掩模被放置在光刻机的掩模台上，用来通过光刻的方式将图形投射到光刻胶上。

3. 光刻胶：光刻胶是一种特殊的光敏材料，它可以在光的作用下发生化学反应，形成图形。光刻胶被涂覆在晶圆上，然后通过光刻机曝光，使得图形被传递到晶圆上。

4. 曝光系统：光刻机的曝光系统是将光源产生的光通过光学系统集中到掩模上，然后再通过透镜将图形投射到光刻胶上。曝光系统的精度和稳定性对于光刻的质量至关重要。

5. 运动系统：光刻机的运动系统包括掩模台和晶圆台的运动控制。掩模台和晶圆台需要在曝光过程中以极高的精度进行移动，以保证图形的准确传递。

6. 控制系统：光刻机的控制系统负责对整个光刻过程进行控制和监测。它可以控制光源的开关和强度，控制运动系统的移动，以及监测曝光过程中的各项参数。
