剖面、槽探图图例

（4）构造的特征、性质、产状及其与成矿的关系； （5）围岩蚀变特征、矿化特征及其与成矿的关系。
3.2
坑 探 工 程
3.2.1岩土工程勘探常用的坑探工程类型及其适用条件 坑探工程也叫掘进工程、井巷工程，它在岩土工程勘探中占 有一定的地位。与一般的钻探工程相比较，其特点是：勘察人员 能直接观察到地质结构，准确可靠，且便于素描；可不受限制地
不同类型坑探工程 展视图的编制方法和表 示内容有所不同，其比 例尺应视坑探工程的规 模、形状及地质条件的 复杂程度而定，一般采 用1∶25-1∶100。
（4）坑探工程的一般要求 (a)当钻探方法难以准确查明地下情况时，可采用探井、探 槽进行勘探。在坝址、地下工程、大型边坡等勘察中，当需详 细查明深部岩层性质、构造特征时，可采用竖井或平硐。 (b)探井、探槽完工后可用原土回填，每30cm分层夯实，夯 实土干重度不小于15KN/m2，有特殊要求时可用低标号混凝土回 填。 (c)探井的深度不宜超过地下水位。竖井和平硐的深度、长 度、断面按工程要求确定。 (d)坑探工程的编目应紧随坑探工程撑子面，在坑控工程支 护或支撑工程之前进行。
探槽的部署分以下3个步骤进行
1、首先由项目负责根据实际情况提出探槽设计，包括位
置、方位、长度、规格等，要求按一定间距部署探槽，探槽 要尽量垂直矿体走向，并要在厚度方向贯穿矿体； 2、再由地质大组长以上人员进行实地部署； 3、最后由项目负责实地进行不小于20％的抽检。
3.1.3 槽探的施工
1、必须按设计进行施工，如有改动必须由技术负责变动， 项目中其他人员一律不允许改动设计的工程。
破碎带的宽度、物质成分及其性质；节理裂隙的组数、产状、
穿切性、延展性、隙宽、间距(频度)，有必要时作节理裂隙 的素描图和统计测量。 (d)水文地质情况。如地下水渗出点位置、涌水点及涌水 量大小等。

主要图件格式6.1 地质平面图、地质剖面图6.1.1 矿区地质图格式6.1.2 其他地质平面图格式6.1.3 勘探线地质剖面图格式6.2 地质平面图的整饰6.2.1 图名、图廓6.2.2 比例尺(1)图廓下方的比例尺:(2)图廓上方的比例尺:6.2.3 图例6.2.4 图签6.3 地质剖面图的整饰注:1.图中标注的线划规格、距离尺寸均以毫米为单位。

2.注记字体、字号执行国家标准GB5791—86《1:500、1:1000、1:2000地形图图式》的规定。

6.4 原始地质编录图图式6.4.1 钻孔投影图a、b、c、d、e—钻孔倾角转换点;l1、l2、l3、l4、l5—钻孔转换点水平投影线段长;o、a′、b′、c′、d′、e′—转换点方位偏斜方面投影点;o、a″、b″、c″、d″、e″—方位偏斜沿剖面法线投影线与过转换点的水平线交点6.4.2 钻孔柱状图6.4.3 探槽地质素描图(1)斜坡槽探地质素描图:(2) 露天平台槽探地质素描图:6.4.4 探井地质素描图(1)方井地质素描图:×××探井地质素描图(2) 圆井素描图:6.4.5 坑道地质素描图(1) 坑道素描图展开方式:a—内展图示;b—旋转图示;c—外展图示(2) 弯曲坑道素描图:(3) 穿脉坑道素描图:(4)沿脉坑道素描图:(5)倾斜坑道素描图:6.4.6 天井地质素描图天井地质素描图如下:6.4.7 露天采场掌子面地质素描图6.4.8 回采矿块地质素描图6.4.9 开拓掌子面地质素描图开拓掌子面素描图如下:6.4.10 掘沟地质素描图掘沟地质素描图如下:6.5 综合地质编录图图式6.5.1 综合地层柱状图综合地层柱状图如下:6.5.2 地形地质图地形地质图如下:6.5.3 地质横剖面图地质横剖面图如下:1—第四纪;2—石英岩;3—千枚岩;4—假象赤铁石英岩;5—绿泥假象赤铁石英岩;6—极贫矿;7—混合岩;8—磁铁石英岩;9—煌斑岩;10—地质界线;11—实测断层;12—不整合界线;13—钻孔及编号;14—开采平台6.5.4 矿体垂直纵投影图矿体垂直纵投影图如下:6.5.5 矿体底板等高线图矿体底板等高线图如下:6.5.6 平台地质平面图平台地质平面图如下:6.5.7 矿石品位分布图矿石品位分布图如下:6.5.8 矿石品位等值线图矿石品位等值线图如下:①中深变质岩地区,在未查清地质年代的情况下,可先建立岩组、岩段的相对层序。

勘探线剖面图类
勘探线剖面图与中段(或水平断面)地质平面图乃是最基本的两种勘探剖面图件。

将原设计剖面上设计工程施工所获得的原始编录资料正确反映在勘探剖面上；根据各相邻工程所揭露的地质构造现象和矿化取样资料，经过合乎地质规律的综合分析与对比研究，再将所有地质构造和矿体界线点对应连接与合理推断，从而编制出相应的勘探剖面图。

绘制坐标线
在平面图上投剖面的起点A和终点B并连接成直线。

该直线或其延长线与x坐标和y坐标交角（锐角）分别为α和β。

绘制地表资料
地表资料主要包括：地形线，地表地质界线点及地表探矿工程等。

地形线，地表地质界线点是根据导线测量的资料标绘，不允许在矿区地形地质图上切制。

地表探矿工程的位置根据工程测量资料标绘。

除了在剖面图上绘出上述内容，还应在剖面图下方的平面图上绘出地矿表探矿工
程。

绘制地下资料
沿剖面施工的勘探工程资料直接按原始编录编绘。

如果工程偏离剖面则要投影到剖面上。

其投影方法见"钻孔投影"部分。

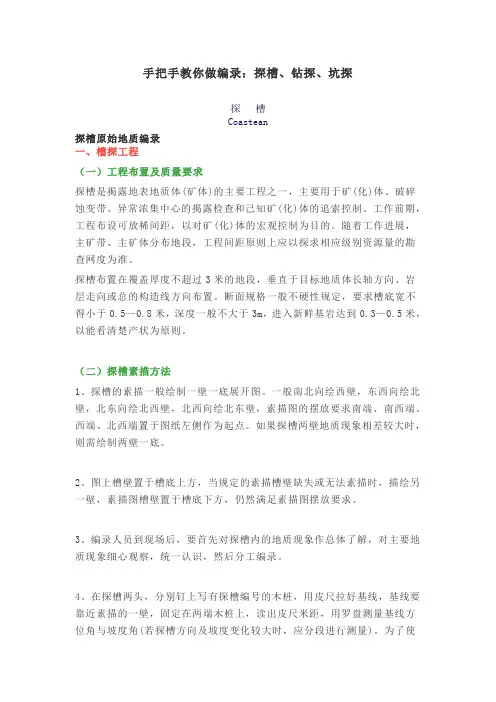

手把手教你做编录：探槽、钻探、坑探探槽Coastean探槽原始地质编录一、槽探工程（一）工程布置及质量要求探槽是揭露地表地质体(矿体)的主要工程之一，主要用于矿(化)体、破碎蚀变带、异常浓集中心的揭露检查和己知矿(化)体的追索控制。

工作前期，工程布设可放稀间距，以对矿(化)体的宏观控制为目的。

随着工作进展，主矿带、主矿体分布地段，工程间距原则上应以探求相应级别资源量的勘查网度为准。

探槽布置在覆盖厚度不超过3米的地段，垂直于目标地质体长轴方向、岩层走向或总的构造线方向布置。

断面规格一般不硬性规定，要求槽底宽不得小于0.5—0.8米，深度一般不大于3m，进入新鲜基岩达到0.3—0.5米，以能看清楚产状为原则。

（二）探槽素描方法1、探槽的素描一般绘制一壁一底展开图。

一般南北向绘西壁，东西向绘北壁，北东向绘北西壁，北西向绘北东壁，素描图的摆放要求南端、南西端、西端、北西端置于图纸左侧作为起点。

如果探槽两壁地质现象相差较大时，则需绘制两壁一底。

2、图上槽壁置于槽底上方，当规定的素描槽壁缺失或无法素描时，描绘另一壁，素描图槽壁置于槽底下方，仍然满足素描图摆放要求。

3、编录人员到现场后，要首先对探槽内的地质现象作总体了解，对主要地质现象细心观察，统一认识，然后分工编录。

4、在探槽两头，分别钉上写有探槽编号的木桩，用皮尺拉好基线，基线要靠近素描的一壁，固定在两端木桩上，读出皮尺米距，用罗盘测量基线方位角与坡度角(若探槽方向及坡度变化较大时，应分段进行测量)。

为了使编录起始点与坐标测量点完全吻合，规定两头木桩均钉在编录时槽头处，木桩作为两端坐标点，两木桩间距即代表探槽实际长度。

5、根据基线的坡度角及长度，在方格纸上按比例尺轻轻画上基线(注上米距)及基线桩，若探槽坡度、走向变化较大而转换导线时，还要在图上标注转换点。

成图后基线不着墨，基线桩要保留并着墨，以便于检查作图质量。

6、用卷尺或有刻度的竹竿，沿着基线所示距离丈量地形、地质特征点(如槽壁地形线、分层界线、构造线、样品位置等)到皮尺的铅直距离。
