合成氨生产工艺及废水排放分析

合成氨的生产工艺设计合成氨的生产工艺设计一生产原理概述氨是一种重要的化工原料，特别是生产化肥的原料，它是由氢和氮合成。

合成氨工业是氮肥工业的基础。

为了生产氨，一般均以各种燃料为原料。

首先，制成含H2和CO等组分的煤气，然后，采用各种净化方法，除去气体中的灰尘、H2S、有机硫化物、CO、CO2等有害杂质，以获得符合氨合成要求的洁净的1：3的氮氢混合气，最后，氮氢混合气经过压缩至15Mpa以上，借助催化剂合成氨。

二半水煤气制气原理固体燃料的气化过程实际上主要是碳与氧的反应和碳与蒸汽的反应，这两个反应称为固体燃料的气化反应。

表1 以空气为气化剂主要反应方程序号反应方程式1 C＋O2（3.76N2）=CO2（+3.76N2）2 C＋O=2（3.76N2）=2CO（+3.76N2）3 C＋CO2（3.76N2）=2CO（+3.76N=2）4 2C＋3.76N2＋O2＋3.76N2=CO2＋7.52N2表2 以水蒸汽为气化剂主要反应方程式序号反应方程式1 C＋H2O（汽）=CO＋H22 C＋2H2O（汽）=CO2＋2H23 CO＋2H2O（汽）=CO2＋H24 2H2＋O2=2H2O（汽）5 C＋H2=CH46 CO＋3H2=CH4＋H2O7 CO2＋4H2=CH4＋2H2O（汽）在气化炉燃烧层中，炭与空气几水蒸汽的混合物相互作用时的产物称为半水煤气，其化学反应按下列方程式进行：2C＋O2＋3.76N2=2CO2＋3.76N2C＋H2O（汽）=CO＋H2这种煤气的组成由上列两反应的热平衡条件决定。

由于半水煤气是生产合成氨的原料气，因此，要求入炉蒸汽与空气（习惯上称为氮空气）比例恰当以满足半水煤气中（CO＋H2）：N2=3要求，但是在实际生产中要求半水煤气（CO＋H2）：N2≧3.2。

三流程图造气 -> 半水煤气脱硫 -> 压缩机1，2工段 -> 变换 -> 变换气脱硫 ->压缩机3段 -> 脱硫 ->压缩机4，5工段 -> 铜洗 -> 压缩机6段 -> 氨合成 -> 产品NH3四工艺计算及工艺条件4.1 煤气发生炉（含燃烧室）的物料及热量衡算方法：实际数据计算法实际计算法是以实测煤气组成为依据的计算法，采用此法计算时，首先将气化煤进行试烧，以得到准确的煤气组成分析数据。

合成氨的工艺流程1. 空气分离：首先，空气中的氮气和氧气需要被分离。

这可以通过空气压缩和冷却，然后用分子筛或液化分离技术将氮气和氧气分离出来。

2. 氮气制备：通过空气分离得到的氮气需要被进一步提纯。

这可以通过低温分馏或其他技术将氮气提纯到适当的纯度。

3. 氢气制备：氢气可以通过天然气蒸汽重整反应或者电解水得到。

4. 催化剂制备：制备出合成氨反应所需的催化剂，通常是以铁为主要成分的铁钼镍催化剂。

5. 合成氨反应：将氮气和氢气在高压高温的条件下通过催化剂进行反应，生成合成氨。

6. 分离纯化：将合成氨经过冷却和减压，然后通过吸收剂、冷却和压缩等工艺步骤来分离纯化合成氨。

7. 储存和运输：将合成氨储存于合适的储罐中，并通过管道或其他运输方式将其运输到需要的地点。

以上就是合成氨的工艺流程，通过这个工艺流程可以高效地制备出高纯度的合成氨，供给各种化工生产需要。

合成氨的工艺流程是一个复杂而精细的过程，其中的每一步都需要严格控制，以确保产出的合成氨的纯度和质量能够满足工业需求。

在合成氨的工艺中，采用了一系列先进的化工技术和设备，以下将进一步细说合成氨的工艺流程过程。

8. 催化剂再生：在合成氨反应中使用的催化剂需要不断地被再生。

随着反应进行，催化剂表面会积聚一定量的杂质物质，从而影响催化剂的活性和选择性。

因此，通过热气流或蒸汽来清洁催化剂表面，以恢复催化剂的活性和选择性。

9. 热力学控制：合成氨的反应是放热反应，因此需保持适宜的温度。

以确保反应不至于过热，影响产品的选择性及催化剂的稳定性。

使用适当的冷却系统来维持反应温度，是非常关键的。

10. 蒸汽重整制氢：氢气是合成氨反应的一种重要原料。

而氢气通常是通过天然气蒸汽重整反应得到的。

在这个过程中，通过加热天然气并与水蒸气反应，生成氢气和二氧化碳。

11. 压缩系统：由于合成氨反应需要高压，所以需要使用高效的压缩系统，来将氮气和氢气压缩至合适的反应压力。

一般情况下，合成氨反应的压力约为100至200大气压。

目前工业上使用的氨合成流程很多。中小合成氨 厂广泛采用两级分氨流程。大型氨厂典型流程有 图1.32和图1.33的凯洛格流程和托普索流程。
4.氨合成流程
图 1.32

新鲜气经几级压缩后与循环气混合冷却、升温并 分几股进入氨合成塔。反应后气体温度较高，所 以先经锅炉给水预热器后再向新鲜气供热。只分 离很少部分氨(为维持浓度稳定分离需要排放部分 惰性气体)后就进入循环压缩，与新鲜气混后再经 复杂冷冻流程逐步冷却到-23°C，经高压氨分离 器
空速
指单位时间内通过单位体积催化剂的气体量(标准状态下的体积)。单位h-1.


基准：以整个原料气的干基、湿基，或以甲烷、氮气为 基准。催化剂活性高时都可增加空速，以提高生产能力。 实际操作时，二段转化为了使催化剂即将更换时仍能满 足工艺要求，可选低一点。但空速的决定与日产量有很 大关系。 原则：生产能力和催化剂用量。
分离氨后再升温进入氨 合成塔。低压氨分离器 是为了分离要求设置的。 流程特点：先循环混合 再冷却分离，冷冻功耗 小但循环功耗大。总能 耗小。
新鲜气压缩后换热进合成塔，出塔气经冷却两级 氨冷后经氨分离器分离氨后循环。特点：先分离 氨再循环，分离功耗小，但压缩功大，合成压力 30MPa。
图 1.33
合成氨工业的主要流程
技术经济分析和综合利用
下面介绍第一、第四两方面的节能措施。 一种典型的年产30万吨氨的工厂的能量衡算原则流程为 例。在这个流程中，它把天然气转化、中温变换、低温变换、 氨的合成等四个工段组成一个回收系统，可以回收10MPa的 过热蒸汽165t•h-1另外，再设一个 辅助锅炉（使用燃料）， 产量为65t •h-1，二项合计230t •h-1，即可满足需要。进合成 气压缩机的过热蒸汽，其压强10MPa，离开压缩机时还有余 压3.8MPa 。这种中压过热蒸汽可分配给各种压缩机和天然 气转化用，例如天然气压缩机为12.5t •h-1，工艺空气压缩机 为35t •h-1等，剩余的蒸汽还可供其它工厂如生产尿素使用。 按图13-15的数据，回收能量165t •h-1占总能量230t •h-1的 72%。

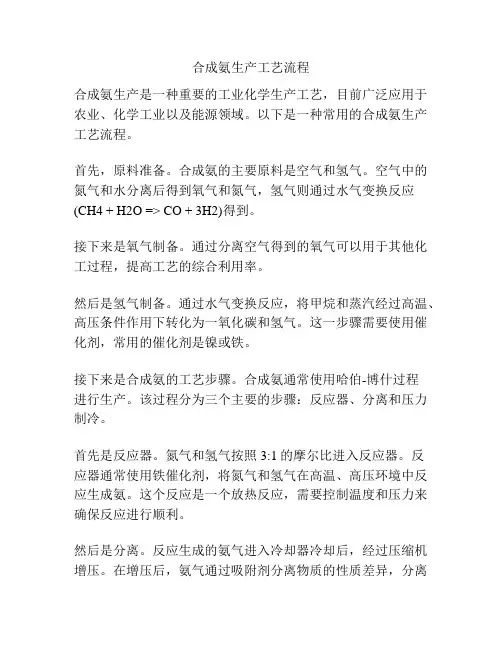

合成氨生产工艺流程合成氨生产是一种重要的工业化学生产工艺，目前广泛应用于农业、化学工业以及能源领域。

以下是一种常用的合成氨生产工艺流程。

首先，原料准备。

合成氨的主要原料是空气和氢气。

空气中的氮气和水分离后得到氧气和氮气，氢气则通过水气变换反应(CH4 + H2O => CO + 3H2)得到。

接下来是氧气制备。

通过分离空气得到的氧气可以用于其他化工过程，提高工艺的综合利用率。

然后是氢气制备。

通过水气变换反应，将甲烷和蒸汽经过高温、高压条件作用下转化为一氧化碳和氢气。

这一步骤需要使用催化剂，常用的催化剂是镍或铁。

接下来是合成氨的工艺步骤。

合成氨通常使用哈伯-博什过程进行生产。

该过程分为三个主要的步骤：反应器、分离和压力制冷。

首先是反应器。

氮气和氢气按照3:1的摩尔比进入反应器。

反应器通常使用铁催化剂，将氮气和氢气在高温、高压环境中反应生成氨。

这个反应是一个放热反应，需要控制温度和压力来确保反应进行顺利。

然后是分离。

反应生成的氨气进入冷却器冷却后，经过压缩机增压。

在增压后，氨气通过吸附剂分离物质的性质差异，分离出纯净的氨气。

最后是压力制冷。

合成氨的制备过程中产生的大量热量需要通过压力制冷来排放出去。

这一步骤利用了氨气的吸热性质，使氨气冷却并转化为液态，从而降低温度和压力。

在完整的合成氨生产工艺中，还包括废气处理等环节，以及对产物的后处理和储存。

合成氨生产工艺的关键是控制反应温度、压力和催化剂的使用，以及对废气和副产物的处理和利用。

合成氨是一种重要的化工原料，在农业领域用于制造化肥，在化学工业领域用于制造其他化学品，如胺、硝酸等。

合成氨的生产工艺不仅关乎经济效益，还涉及环境保护和资源利用的问题，因此对工艺流程的研究和改进至关重要。

这个工艺流程的提出和优化，使得合成氨生产工艺不断发展，为社会经济的可持续发展做出了重要贡献。
