【CN209609304U】多功能的园林工程用于苗木修剪的装置【专利】

  • 格式：pdf
  • 大小：389.32 KB
  • 文档页数：11

(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号
(45)授权公告日
(21)申请号 201920304457.X
(22)申请日 2019.03.11
(73)专利权人 高霞
地址 251800 山东省滨州市阳信县洋湖乡
西焦村167号

(72)发明人 高霞　夏志霞　李廷星　
(51)Int.Cl.
A01G 3/08
(2006.01)

(54)实用新型名称
多功能的园林工程用于苗木修剪的装置
(57)摘要
本实用新型提供多功能的园林工程用于苗
木修剪的装置，包括修剪管，第一卡接座，U型杆，
存放盒，吸附盒盖，可调节转动修剪片结构，可连
接防尘锯树条结构，可转动拆解收集箱结构，可
调节连接支撑杆结构，第二卡接座，翼形螺栓，锁
紧螺母，吸附块，收卷轴，L型转动杆和修剪开关，
所述的第一卡接座螺钉连接在修剪管的下端左
侧；所述的U型杆焊接在修剪管的上端右侧。本实
用新型T型手持杆，防滑套，连接座，锯树条和第
二螺栓螺母的设置，有利于在进行苗木修剪的过
程中，手持防滑套，使用锯树条与较粗的苗木接
触，来回拉动T型手持杆带动锯树条来回移动对
直径较粗的苗木进行伐木工作，增加伐木功能。

权利要求书2页 说明书6页 附图2页

CN 209609304 U
2019.11.12

C
N
2
0
9
6
0
9
3
0
4
U
1.多功能的园林工程用于苗木修剪的装置，其特征在于，该多功能的园林工程用于苗
木修剪的装置包括修剪管(1)，第一卡接座(2)，U型杆(3)，存放盒(4)，吸附盒盖(5)，可调节
转动修剪片结构(6)，可连接防尘锯树条结构(7)，可转动拆解收集箱结构(8)，可调节连接
支撑杆结构(9)，第二卡接座(10)，翼形螺栓(11)，锁紧螺母(12)，吸附块(13)，收卷轴(14)，
L型转动杆(15)和修剪开关(16)，所述的第一卡接座(2)螺钉连接在修剪管(1)的下端左侧；
所述的U型杆(3)焊接在修剪管(1)的上端右侧；所述的存放盒(4)螺钉连接在修剪管(1)的
上端左侧；所述的吸附盒盖(5)吸附在存放盒(4)的上端；所述的可调节转动修剪片结构(6)
安装在修剪管(1)的左端；所述的可连接防尘锯树条结构(7)安装在修剪管(1)的右端；所述
的可转动拆解收集箱结构(8)安装在可调节转动修剪片结构(6)的右侧外壁；所述的可调节
连接支撑杆结构(9)安装在第一卡接座(2)和第二卡接座(10)的下端；所述的第二卡接座
(10)螺钉连接在修剪管(1)的下端右侧；所述的翼形螺栓(11)纵向贯穿修剪管(1)的左端内
部中间位置；所述的锁紧螺母(12)螺纹连接在翼形螺栓(11)的下端外壁；所述的吸附块
(13)分别镶嵌在吸附盒盖(5)的左右两端内部中间位置；所述的收卷轴(14)轴接在存放盒
(4)的内部中间位置；所述的L型转动杆(15)的左端焊接在收卷轴(14)中间位置设置的连接
轴的正表面右侧；所述的修剪开关(16)螺钉连接在U型杆(3)的下端中间位置；所述的可调
节转动修剪片结构(6)包括U型连接杆(61)，第一螺栓螺母(62)，橡胶圈(63)，修剪座(64)，
修剪电机(65)和修剪片(66)，所述的第一螺栓螺母(62)中的螺栓贯穿U型连接杆(61)的左
端纵向开设的通孔螺纹连接螺母；所述的橡胶圈(63)套接在U型连接杆(61)的外部右侧；所
述的修剪座(64)的右端插接在U型连接杆(61)的左端内部中间位置；所述的修剪电机(65)
螺栓连接在修剪座(64)的上端左侧；所述的修剪片(66)螺栓连接在修剪电机(65)的输出轴
外壁。
2.如权利要求1所述的多功能的园林工程用于苗木修剪的装置，其特征在于，所述的可
连接防尘锯树条结构(7)包括T型手持杆(71)，防滑套(72)，连接座(73)，锯树条(74)，第二
螺栓螺母(75)和防尘盖(76)，所述的防滑套(72)套接在T型手持杆(71)的外壁右侧；所述的
连接座(73)的左端焊接在T型手持杆(71)的右侧中间位置；所述的锯树条(74)的右端插接
在连接座(73)的左端内部中间位置；所述的第二螺栓螺母(75)中的螺栓贯穿连接座(73)的
内部中间位置螺纹连接螺母；所述的防尘盖(76)插接在T型手持杆(71)的右端内部中间位
置。
3.如权利要求1所述的多功能的园林工程用于苗木修剪的装置，其特征在于，所述的可
转动拆解收集箱结构(8)包括第一连接管(81)，深沟球轴承(82)，L型连接杆(83)，六角插口
螺栓(84)，收集箱(85)和套接管(86)，所述的深沟球轴承(82)镶嵌在第一连接管(81)的内
部中间位置；所述的L型连接杆(83)的上端焊接在第一连接管(81)的下端中间位置；所述的
六角插口螺栓(84)横向贯穿L型连接杆(83)的下端内部中间位置；所述的套接管(86)套接
在L型连接杆(83)的左侧外壁；所述的套接管(86)分别螺钉连接在收集箱(85)的下端左右
两侧前面位置。
4.如权利要求1所述的多功能的园林工程用于苗木修剪的装置，其特征在于，所述的可
调节连接支撑杆结构(9)包括固定管(91)，螺纹块(92)，伸缩管(93)，伸缩杆(94)，方头螺栓
(95)和第二连接管(96)，所述的固定管(91)的右端焊接在螺纹块(92)的左侧中间位置；所
述的伸缩管(93)的右端插接在固定管(91)的右端内部中间位置；所述的伸缩杆(94)的右端

权　利　要　求　书
1/2页

2
CN 209609304 U

合集下载

【CN209732086U】一种用于乔木树干的立体绿化栽植装置【专利】

【CN209732086U】一种用于乔木树干的立体绿化栽植装置【专利】

(74)专利代理机构 广州市红荔专利代理有限公 司 44214
代理人 关家强
(51)Int .Cl . A01G 9/02(2018 .01) A01G 27/04(2006 .01)
( ESM )同样的发明创造已同日申请发明专利
(10)授权公告号 CN 209732086 U (45)授权公告日 2019.12.06
ห้องสมุดไป่ตู้
( 54 )实用新型名称 一种用于乔木树干的立体绿化栽植装置
( 57 )摘要 本实 用新型公 开了一 种 用于乔木树干的 立
体绿化栽植装置，包括：种植单元、固定单元和引 水单元 ；种植单元包括 种植网框 、吸水毯 和种植 基 质 ，种植网 框设置为中空的 网 状结构 ，种植网 框的内壁上设置有吸水毯；种植网框内设置有种 植基 质 ；固 定单元包括固 定绳 ，固 定绳穿过 种植 网框设置在树干上，种植网框通过固定绳固定连 接在树干上 ；引水单元包括拦水环 、吸水绳和引 水线 ，拦水环和吸水绳设置在树干上 ；引水线的 一端连接在吸水绳上，引水线的另一端伸入种植 基质内。通过上述方式 ，本实用新型能够利用现 有的乔木树干作为支撑载体，不仅拓展了立体绿 化面积，减少占 用面积，而且使得现有的乔木树 干更加美观，具有一定的观赏与生态效果。
5 .根据权利要求1所述的一种用于乔木树干的立体绿化栽植装置，其特征在于：所述种 植基质的材质包括腐殖质、壤土和沙土。
6 .根据权利要求1所述的一种用于乔木树干的立体绿化栽植装置，其特征在于：所述拦 水环和吸水绳间隔设置在树干上，所述拦水环的竖截面的直径小于所述吸水绳的竖截面的 直径。
7 .根据权利要求1所述的一种用于乔木树干的立体绿化栽植装置，其特征在于：所述拦 水环的内壁上设置有凹槽，所述吸水绳设置在所述拦水环的凹槽内。
【CN209609426U】一种园林绿化草皮移栽机【专利】

【CN209609426U】一种园林绿化草皮移栽机【专利】

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920285986.X(22)申请日 2019.03.06(73)专利权人 青岛农业大学海都学院地址 264000 山东省烟台市莱阳市文化路11号青岛农业大学海都学院(72)发明人 徐术菁　(74)专利代理机构 烟台上禾知识产权代理事务所(普通合伙) 37234代理人 刘志毅(51)Int.Cl.A01G 20/18(2018.01)A01G 20/00(2018.01)(54)实用新型名称一种园林绿化草皮移栽机(57)摘要本实用新型公开了一种园林绿化草皮移栽机，包括机身，所述机身的两端均安装有滚轮，所述机身的顶部中间位置安装有起草装置，所述起草装置的底部贯穿机身并且延伸至机身的下方，所述机身的顶部远离起草装置的一端从左到右依次固定连接有收卷装置和测量装置，所述收卷装置远离测量装置的一侧安装有控制装置，所述控制装置分别与起草装置、收卷装置和测量装置电性连接，所述机身的顶部位于收卷装置的下方开设有铺设槽，本实用新型涉及园林机械设备技术领域。

该园林绿化草皮移栽机，能够同时完成切割草皮和移栽的动作，避免切割下草皮后需要配备专门的设备进行草皮的铺设的问题，降低了草皮移栽的成本，同时方便测量草皮的长度。

权利要求书1页 说明书4页 附图2页CN 209609426 U 2019.11.12C N 209609426U权　利　要　求　书1/1页CN 209609426 U1.一种园林绿化草皮移栽机，包括机身(1)，其特征在于：所述机身(1)的两端均安装有滚轮(2)，所述机身(1)的顶部中间位置安装有起草装置(3)，所述起草装置(3)的底部贯穿机身(1)并且延伸至机身(1)的下方，所述机身(1)的顶部远离起草装置(3)的一端从左到右依次固定连接有收卷装置(4)和测量装置(5)，所述收卷装置(4)远离测量装置(5)的一侧安装有控制装置(6)，所述控制装置(6)分别与起草装置(3)、收卷装置(4)和测量装置(5)电性连接，所述机身(1)的顶部位于收卷装置(4)的下方开设有铺设槽(7)。

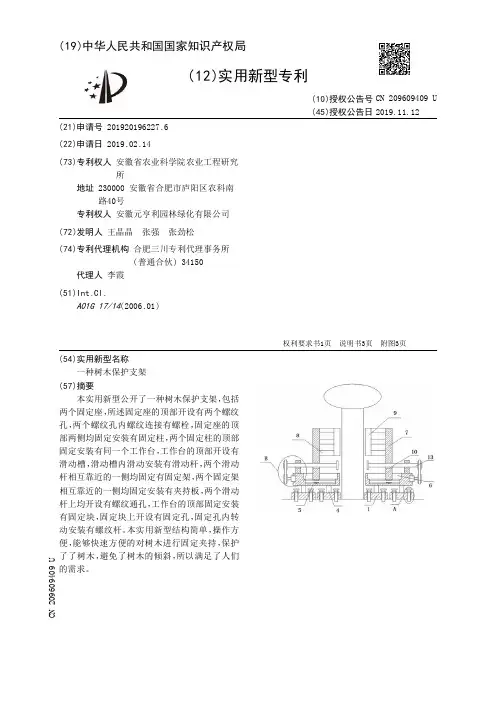

【CN209609409U】一种树木保护支架【专利】
