全站仪使用说明书
概述
全站仪是一种精密的测量仪器，广泛应用于土建工程、道路工程、桥梁工程等领域。本说明书详细介绍了全站仪的基本功能、操作方法和注意事项，旨在帮助用户快速上手使用全站仪进行测量工作。
一、产品概述
1.1 产品特点
全站仪是一种集成了测角、测距和测高等功能的仪器。其特点包括:
- 高精度测量：全站仪可以进行角度、距离和高程的高精度测量，满足工程测量的需要。
- 自动化功能：全站仪具备自动测量和数据处理功能，简化了测量流程。
- 远程通信：全站仪支持蓝牙和Wi-Fi等无线通信方式，方便与计算机或移动设备进行数据传输。 1.2 产品组成
一般情况下，全站仪由以下几个部分组成：
- 仪器本体：包含观测望远镜、显示屏、键盘等组件，用于进行测量和操作。
- 支架：用于固定全站仪，保持仪器的稳定。
- 测杖：用于测量目标物的高程和距离，一般由可伸缩的测杆和测杆支持装置组成。
二、操作指南
2.1 准备工作
在使用全站仪进行测量之前，应做好以下准备工作：
- 确保全站仪已经连接好电源，电池电量充足。
- 选择适当的支架和测杆，正确安装全站仪。
- 检查并确认全站仪在使用前没有损坏。
2.2 仪器开机与关闭 按下仪器上的电源按钮，全站仪即可开机。在使用完毕后，按住电源按钮直到仪器完全关闭。
2.3 基本操作流程
2.3.1 设置基准点
在进行测量之前，需要设置一个基准点。具体操作如下：
1. 使用全站仪观测望远镜找到一个标志物，并将其视为基准点。
2. 在仪器上进入设置模式，选择基准设置，按照提示进行操作。
2.3.2 测量角度
在设置好基准点后，即可进行角度的测量。具体操作如下：
1. 使用观测望远镜对准目标，并记录当前角度。
2. 在仪器上进入角度测量模式，按下测量按钮完成测量。
2.3.3 测量距离
在测量角度完成后，可以开始测量距离。具体操作如下：
1. 使用观测望远镜对准目标，确认测量参考点。
1
NTS-362型全站仪
使用手册
2
一、仪器各部件名称及其功能
1.1 各部件名称
3
4
1.2 键盘功能与信息显示
键盘符号：
显示符号：
5
1.3 功能键
角度测量模式 (三个界面菜单)
6
距离测量模式(两个界面菜单)
坐标测量模式(三个界面菜单)
7
1.4 星(★) 键模式
按下(★)键后，屏幕显示如下：
由星键(★)可作如下仪器设置：
1、对比度调节：通过按[]或[]键，可以调节液晶显示对比度（当开机出现白屏说明对比度过低，应该调高对比度；当开机出现黑屏说明对比度过高，应该调低对比度）。
2、背景光照明：（夜晚或光线不足时打开照明键）
按[F1]: 打开背景关。
再按[F1]: 关闭背景光。
3、补偿：（开启双轴补偿用于监测仪器的状态（是否倾斜）和辅助整平仪器）
按[F2]键进入“补偿”设置功能，按[F1]或[F3]键设置倾斜补偿的打开或者关。
4、反射体：按[MENU]键可设置反射目标的类型。按下[MENU]键一次，反射目标便在棱镜/免棱镜/反射片之间转换。（测量前先在★键模式查看反射体是否为棱镜）
5、指向：（一般用于线状建筑的辅助测量，红外线可以直接照准待测点，如：隧道测量）按[F3]键出现可见激光束。
6、参数：（必须对棱镜常数和气压进行设置，精密测量时需设置PPM值和温度）
按[F4]键选择“参数”，可以对棱镜常数、PPM 值和温度气压进行设置，并且可以查看回光信号的强弱。
棱镜常数（国产仪器为-1mm，进口仪器为0mm）
气压（一般地区（除青藏高原地区）气压值为正常一个大气压值760mmHg或1013hPa）
温度（一般用温度计量取测量环境温度并输入）
PPM值（计算和预测出的气象改正值）
8 二、初始设置
2.1 开/关机
再按[POWER]键3 秒钟,即关闭电源。
2.2 设置垂直角和水平角的倾斜改正
当启动倾斜传感器时，将显示由于仪器不严格水平而需对垂直角和水平角自动施加的改正数。为了确保角度测量的精度，倾斜传感器必须选用(单轴/双轴)，其显示可以用来更好的整平仪器。若出现(“补偿超限”)，则表明仪器超出自动补偿的范围，必须人工整平。
索佳ix1200全站仪说明书
索佳ix1200全站仪是一种高精度、多功能的测量仪器，广泛应用于土木工程、建筑工程、道路工程等领域。本文将对该仪器的主要功能和使用方法进行详细介绍。
一、产品概述
索佳ix1200全站仪是一种采用全自动电子测距和角度测量技术的先进测量仪器。它具有高度精确的测量能力，可以快速、准确地测量各种工程项目的坐标、距离、角度等参数。
二、主要功能
1. 角度测量功能：索佳ix1200全站仪可以通过内置的角度测量系统，对测量目标的水平角度和垂直角度进行精确测量。其角度测量精度可达到5秒。
2. 距离测量功能：该仪器采用全自动电子测距技术，可以快速、准确地测量目标点与测量仪的距离。其测距范围可达到500米，并具有高度抗干扰能力。
3. 坐标测量功能：索佳ix1200全站仪可以通过多种测量方式，测量目标点的平面坐标和高程坐标。用户可以根据需要选择不同的测量模式，如单点测量、连续测量等。
4. 数据处理功能：该仪器配备了强大的数据处理软件，可以实现对测量数据的导入、导出、编辑、分析等功能。用户可以通过软件对测量结果进行进一步处理和分析。
5. 其他功能：索佳ix1200全站仪还具有数据存储、数据传输、自动校准、自动对准等功能，大大提高了测量的效率和准确度。
三、使用方法
1. 安装仪器：首先将全站仪放置在平稳的支架上，确保其稳定性。然后通过调节水平仪和垂直仪，使仪器水平并垂直于地面。
2. 设置参数：根据实际测量需求，设置仪器的各项参数，包括测量模式、坐标系、单位等。可以通过触摸屏或键盘进行设置。
3. 预照准：在进行正式测量前，需要进行预照准操作。即通过观测已知点的角度和距离，对仪器进行校准，以确保测量结果的准确性。
4. 开始测量：确定测量起点后，通过触摸屏或键盘启动测量功能。全站仪会自动测量目标点的角度和距离，并显示在屏幕上。
5. 数据处理：测量完成后，可以通过数据线将测量数据传输到计算机上，使用配套的软件进行数据处理和分析。也可以直接在仪器上进行简单的数据查看和编辑。

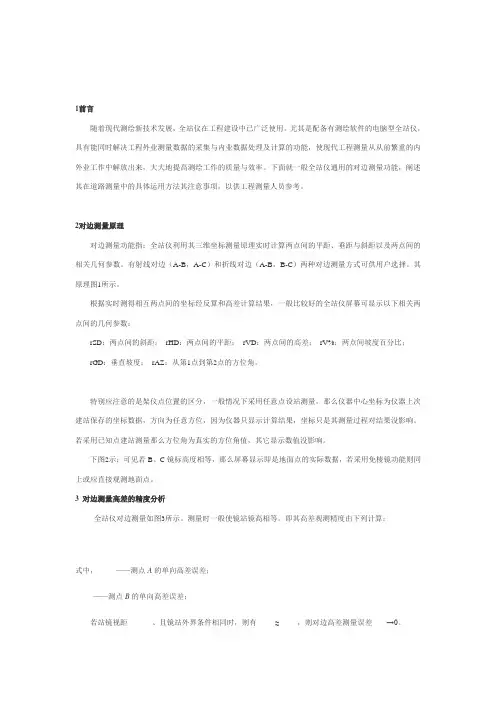

1前言
随着现代测绘新技术发展，全站仪在工程建设中已广泛使用。尤其是配备有测绘软件的电脑型全站仪，
具有能同时解决工程外业测量数据的采集与内业数据处理及计算的功能，使现代工程测量从从前繁重的内
外业工作中解放出来，大大地提高测绘工作的质量与效率。下面就一般全站仪通用的对边测量功能，阐述
其在道路测量中的具体运用方法其注意事项，以供工程测量人员参考。
2对边测量原理
对边测量功能指：全站仪利用其三维坐标测量原理实时计算两点间的平距、垂距与斜距以及两点间的
相关几何参数。有射线对边（A-B，A-C）和折线对边（A-B，B-C）两种对边测量方式可供用户选择。其
原理图1所示。
根据实时测得相互两点间的坐标经反算和高差计算结果，一般比较好的全站仪屏幕可显示以下相关两
点间的几何参数：
rSD：两点间的斜距； rHD：两点间的平距； rVD：两点间的高差； rV%：两点间坡度百分比；
rGD：垂直坡度； rAZ：从第1点到第2点的方位角。
特别应注意的是架仪点位置的区分，一般情况下采用任意点设站测量，那么仪器中心坐标为仪器上次
建站保存的坐标数据，方向为任意方位，因为仪器只显示计算结果，坐标只是其测量过程对结果没影响。
若采用已知点建站测量那么方位角为真实的方位角值，其它显示数值没影响。
下图2示：可见若B、C镜标高度相等，那么屏幕显示即是地面点的实际数据，若采用免棱镜功能则同
上或应直接观测地面点。
3 对边测量高差的精度分析
全站仪对边测量如图3所示。测量时一般使镜站镜高相等。即其高差观测精度由下列计算：
式中，——测点A的单向高差误差；
——测点B的单向高差误差；
若站镜视距、且镜站外界条件相同时，则有≈，则对边高差测量误差→0。
由此可见，利用全站仪对边高程测量功能在镜站视距相等和外界条件相同的条件下可获得较高的精度。一
般情况下各相邻测点的视距差不应相差较大，以不大于150m，视距不大于1000m为宜。
4对边测量平距的精度分析
