浅谈录井技术及油气层综合解释 宗锡玉（长城钻探工程有限公司录井公司， 辽宁盘锦 １２４０１０） 摘要：现阶段对于油气开发的要求越来越高，而且油气开发对象所面临的局面也改变了单一的特点，呈现出复杂的新的特点，这 就使得原来的录井方式逐渐被淘汰，因为原先的录井方式较为单一，已经不再适应现代化的需求，使用现代化高科技录井技术能 够大大提高油气开采的效率。本文主要分析研究的是录井技术和油气层综合解释原则，希望为大家提供一些参考。 关键词：录井技术；油气层；解释；运用 １现场录井技术 在油气开发过程当中，使用录井技术能够有效地收集现场 资料和数据，通过对数据资料的收集和掌握，能够明确油气的地 层层序以及岩性，也能够简单的了解地质的具体情况，主要包括 地质层的含油和含水状况等，得到的这些信息资料对于油气探 测是有很大的帮助作用的。借助于录井探测技术，能够大大提高 经济效益，而且设备使用者具有很大的便利性，除此之外，使用 录井探测技术对地质情况进行研究和勘探，能够获得非常详细 的资料，并能够降低对资料完整性的破坏程度，所以录井技术在 油气勘测过程中占据着非常重要的地位。 （１）岩屑录井岩屑录井的应用是非常广泛的，尤其是在 勘探工作中的应用，而且这种方法计算的结果也很精确，有足 够的真实性。岩屑能够真实的反应底地层的具体含油情况，所 以可以为油层的准确辨别提供帮助。勘探人员可以通过对岩屑 的观察获取巨大的价值，从而了解岩层的主要信息。 （２）钻时录井砂岩和泥岩之间存在着很大的差距，因此， 如果在进行钻井的时候泥岩会转变成砂岩，这样一来，底层的 含油量也会有一定的改变，从而减少所用的钻时，钻时录井主 要的依据就是这样的。通常来说，钻时录井主要作用在于对含 油量的准确确定。 （３）气测录井其实气测录井和钻井液录井方式二者之间 在某种程度上是类似的，他们二者的分析依据都是密度和烃类 气体的含量等，不过二者还有不同的地方，即气测录井在对勘 探的结果进行判断的时候是以气体的含量为主要的依据。 （４）压力录井压力录井是依托综合录井平台，综合地震、 测井、钻井、岩石力学参数等数据，利用地层压力模型分析三压 力曲线，井下工具实测及理论计算井底压力进行对比，同时，结 合井底异常压力表现特征来分析压力平衡状态，为钻井施工提 供了安全密度窗口。 ２油气层综合解释 油气层综合解释是一种非常重要的方法，主要是分析录井 探测过程中的岩屑和岩心，还有定量荧光以及地震资料等，并对 这些资料进行评价。气层的综合解释包括很多方面的内容，也有 很多方法，应用时间比较长的一种方法是图版法，这种方法应用 的时间较长，是一种传统的方法，现阶段，网络发展迅速，所以网 络技术带动了一些新型方法的出现和应用，比如说神经网络和 专家系统等。在油气层的综合解释中，尽管传统的方法具有很强 的理论性，但是却存在一定的问题，所以在具体的应用过程中并 没有达到理想效果，总结起来，在对油气层进行解释时不管使用 哪一方式，都应该注意以下几个方面的原则。 （１）综台性原则 探测资料和数据的准确性受偶然误差的 严重影响，如果偶然误差过大就难以保证探测数据资料的准确 性。要想对含油性做出准确的评价，只通过探测数据来分析是 远远不够的，一些基础资料的可靠性难以保证，所以对含油气 的评价也并非准确，为了能够准确地对含油性作出评价需要进 行综合的分析和研究，分析多重资料，对资料进行有效的筛选。 在这个过程当中，应该对井壁取心等录井材料进行分析，通过 分析能够准确的判断出含油气的丰度，除此之外，在对同一层 油气进行划分的时候，也能够保证结果的准确性。 （２）针对性原则 使用任何一种录井方法，探测的资料都 具有各自的优点和缺点，所以在进行综合解释的时候必须要针 对具体的方法进行分析，为了将综合解释的误差降到最低程 度，在进行判断的过程中也应该具有一定的针对性。 （３）相对性原则尽管到现在为止，录井技术已经有了很 大程度的提高，但是其技术仍然存在一定的缺陷，所以要想设 计出能够同时满足多种需求的油气层评价模板还是非常困难 的，必须要在此基础上做出努力，具体评价时，要注意加强层 内、层间和井问３个层次的对比工作。 ３结语 录井技术的发展历史非常久远，而且对我国的石油勘探事 业带来了很大的积极影响，通过调查研究发现，将录井技术应 用在油田勘探的过程中是非常有必要的，不仅可以促进我国石 油资源的有效开发和利用，在一定程度上还可以促进我国勘探 事业的发展，除此之外，我国的国民经济也会随之不断地进步 发展。为了进一步促进录井技术的不断发展与进步，需要对成 功的实践进行研究，吸收成功经验，更好的了解钻井的实际特 点和主要情况，提高录井技术的时效性和信息化，提高录井技 术的综合质量，为录井技术的发展开辟道路。 参考文献： ［１］吴立伟．渤海录井解释评价技术在油田开发中的应用 ［Ｄ］．东北石油大学，２Ｏ１ ５． ［２］吕艾新．录井资料综合解释评价方法在高邮凹陷的应 用［Ｊ］．中外能源，２０１ ２，０５：７３—７６． ［３］马友生，宋永梅，白生平，刘振军，黄丽蓉，潘治河， 李玉卓．油气层评价录井技术研究与应用［Ｊ］．石油钻呆工 艺，２００９，Ｓ２：６ ３－６８． 【４］杨光照．利用特种录井技术优选水平井射孔井段［Ｄ］． 大庆石油学院，２ ００８． ［５］李金顺，纪伟，姬月风．油气层录井综合评价概论［Ｊ］． 录井技术文集，２００４，００：２４－３３． ２０１６年１２月化， 群ｌ

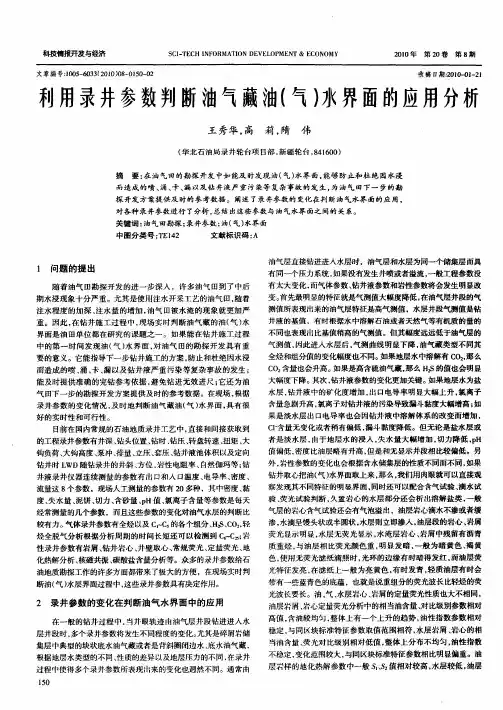

科技情报开发与经济 ＳＣＩ—ＴＥＣＨ ＩＮＦＯＲＭＡＴＩＯＮ ＤＥＶＥＬＯＰＭＥＮＴ＆ＥＣＯＮＯＭＹ ２０１０年第２０卷第８期 文章编号：１００５—６０３３（２０１０）０８～０１５０－０２ 收稿日期：２０１０－０１—２１ 利用录井参数判断油气藏油（气）水界面的应用分析
１问题的提出 王秀华，高 莉，隋伟 （华北石油局录井轮台项目部，新疆轮台，８４１６００） 摘要：在油气田的勘探开发中如能及时发现油（气）水界面，能够防止和杜绝因水浸 而造成的喷、涌、卡、漏以及钻井液严重污染等复杂事故的发生，为油气田下一步的勘 探开发方案提供及时的参考数据。阐述了录井参数的变化在判断油气水界面的应用， 对各种录井参数进行了分析，总结出这些参数与油气水界面之间的关系。 关键词：油气田勘探；录井参数；油（气）水界面 中图分类号：ｒｒＥｌ４２ 文献标识码：Ａ 随着油气田勘探开发的进一步深人，许多油气田到了中后 期水浸现象十分严重。尤其是使用注水开采工艺的油气田，随着 注水程度的加深、注水量的增加，油气田被水淹的现象就更加严 重。因此，在钻井施工过程中，现场实时判断油气藏的油（气）水 界面是油田单位都在研究的课题之一。如果能在钻井施工过程 中的第一时问发现油（气）水界面，对油气田的勘探开发具有重 要的意义。它能指导下一步钻井施工的方案，防止和杜绝因水浸 而造成的喷、涌、卡、漏以及钻井液严重污染等复杂事故的发生； 能及时提供准确的完钻参考依据．避免钻进无效进尺；它还为油 气田下一步的勘探开发方案提供及时的参考数据。在现场，根据 录井参数的变化情况，及时地判断油气藏油（气）水界面，具有很 好的实时性和可行性。 目前在国内常规的石油地质录井工艺中，直接和间接获取到 的工程录井参数有井深、钻头位置、钻时、钻压、转盘转速、扭矩、大 钩负荷、大钩高度、泵冲、排量、立压、套压、钻井液池体积以及定向 钻井时ＬＷＤ随钻录井的井斜、方位，岩性电阻率、自然伽玛等；钻 井液录井仪器连续测量的参数有出口和人口温度、电导率、密度、 流量这８个参数，现场人工测量的参数有２０多种，其中密度、黏 度、失水量、泥饼、切力、含砂量、ｐＨ值、氯离子含量等参数是每天 经常测量的几个参数，而且这些参数的变化对油气水层的判断比 较有力。气体录井参数有全烃以及Ｃ。～Ｃ，的各个组分、Ｈ２ｓ、ＣＯ：，轻 烃全脱气分析根据分析周期的时间长短还可以检测到ｃ 一Ｃ ；岩 性录井参数有岩屑、钻井岩心、井壁取心、常规荧光、定量荧光、地 化热解分析、核磁共振、碳酸盐含量分析等。众多的录井参数给石 油地质勘探工作的许多方面都带来了极大的方便，在现场实时判 断油（气）水层界面过程中，这些录井参数具有决定作用。 ２录井参数的变化在判断油气水界面中的应用 在一般的钻井过程中，当井眼轨迹由油气层井段钻进进入水 层井段时，多个录井参数将发生不同程度的变化。尤其是碎屑岩储 集层巾典型的块状底水油气藏或者是背斜圈闭边水、底水油气藏， 根据地层水类型的不同、性质的差异以及地层压力的不同，在录升 过程巾使得多个录井参数所表现ｍ来的变化也迥然不同。通常南 ｌ５０ 油气层直接钻进进入水层时，油气层和水层为同一个储集层而具 有同一个压力系统，如果没有发生井喷或者溢流，一般工程参数没 有太大变化，而气体参数、钻井液参数和岩性参数将会发生明显改 变。首先最明显的特征就是气测值大幅度降低，在油气层井段的气 测值所表现出来的油气层特征是高气测值，水层井段气测值是钻 井液的基值，有时根据水中溶解石油或者天然气等有机质的量的 不同也表现Ｈｊ比基值稍高的气测值。但其幅度远远低于油气层的 气测值，闲此进人水层后，气测曲线明显下降，油气藏类型不同其 全烃和组分值的变化幅度也不同。如果地层水中溶解有ＣＯ：，那么 Ｃ０２含量也会升高。如果是高含硫油气藏，那么Ｈ２ｓ的值也会明显 大幅度下降。其次，钻井液参数的变化更加关键。如果地层水为盐 水层，钻井液中的矿化度增加，出口电导率明显大幅上升。氯离子 含量急剧升高，氯离子对钻井液的污染导致漏斗黏度大幅增高；如 果是淡水层出口电导率也会因钻井液巾溶解体系的改变而增加， ｃｌ一含量无变化或者稍有偏低，漏斗黏度降低。但无论是盐水层或 者是淡水层，由于地层水的浸入，失水量大幅增加，切力降低，ｐＨ 值偏低，密度比油层略有升高，但是和无显示井段相比较偏低。另 外，岩性参数的变化也会根据含水储集层的性质不同而不同，如果 钻井取心把油（气）水界面取上来，那么，我们用肉眼就可以直接观 察发现其不同特征的明 界面，同时还可以配合含气试验、滴水试 验、荧光试验判断，久置岩心的水层部分还会析出溶解盐类，一般 气层的岩心含气试验还会有气泡溢出，油层岩心滴水不渗或者缓 渗．水滴呈馒头状或半圆状，水层则立即渗入，油层段的岩心、岩屑 荧光显示明显，水层无荧光显示，水淹层岩心、岩屑中残留有沥青 质重烃，与油层相比荧光颜色重，明显发暗，一般为暗黄色、褐黄 色，使用无荧光滤纸滴照时，光环的边缘有时暗得发红，而油层荧 光特征发亮，在滤纸上一般为亮黄色，有时发青，轻质油层有时会 带有一些蓝青色的底蕴，也就是说重组分的荧光波长比轻烃的荧 光波长要长。油、气、水层岩心、岩屑的定量荧光性质也大不相同， 油层岩屑、岩心定量荧光分析中的相当油含量、对比级别参数相对 高值，含油较均匀，整体上有一个上升的趋势，油性指数参数相对 稳定，与同区块标准特征参数取值范围相符，水层岩屑、岩心的相 当油含量、荧光对比级别相对低值，整体上分布不均匀，油性指数 不稳定，变化范同较大，与同区块标准特征参数相比明显偏重。油 层岩样的地化热解参数中一般Ｓ。、Ｓ：值相对较高，水层较低。
测井曲线划分油气水层
测井曲线划分油、气、水层
油、气、水层在测井曲线上表现出不同的特征：（1）油层：
声波时差值中等，曲线平缓呈平台状。
自然电位曲线呈现正异常或负异常，异常幅度随泥质含量的增加而减小。微电极曲线的振幅为中等，具有明显的正振幅差，振幅差随渗透率的降低而减小。
长、短电极视电阻率曲线均为高阻特征。感应曲线呈明显的低电导(高电阻)。井径常小于钻头直径。
（2） 气藏：在自然电位、微电极、井径、视电阻率曲线和感应电导率曲线上，气藏的特征与油藏相同，但区别在于声波时差曲线上的值增加或周期跳变现象明显，中子和伽马曲线的振幅高于油藏。
(3)油水同层：在声波时差、微电极、井径曲线上，油水同层与油层相同，不同的是自然电位曲线比油层大一点，而视电阻率曲线比油层小一点，感应电导率比油层大一点。
（4） 水层：自发电位曲线呈正异常或负异常，异常幅度大于油层；微电极曲线振幅中等，有明显的正振幅差，但振幅相对低于油藏；短电极的视电阻率曲线振幅较高，而长电极的视电阻率曲线振幅较低。感应曲线显示出较高的电导率值，声波时差值中等，呈平台状，井径通常小于钻头直径。2.油、气、水层定性判断
油气水层的定性解释主要是采用比较的方法来区别它们。在定性解释过程中，主要采用以下几种比较方法：
（1） 垂向电阻率对比法：在同一含水层的井段内，将各渗透层的电阻率与纯水层的电阻率进行对比。在岩性、物性相似的条件下，油气层电阻率较高。油气藏的电阻率一般是水层电阻率的三倍以上。一般来说，纯水层应具有典型性和可靠性。一般来说，典型水层厚度大，物性好，岩性纯，水层特征明显，测井无油气显示。
(2)径向电阻率比较法：若地层水矿化度比泥浆矿化度高，泥浆滤液侵入地层时，油层形成减阻侵入剖面，水层形成增阻侵入剖面。在这种条件下比较探测不同的电阻率曲线，分析电阻率径向变化特征，可判断油、气、水层。一般深探测电阻率大于浅探测电阻率的岩层为油层，反之则为水层，有时油层也会出现深探测电阻率小于浅探测电阻率的现象，但没有水层差别那样大。
目视法判断油气水层
利用国产测井系列的回放测井曲线图等图件，或者利用3700测井曲线图，可以简捷快速地判断油气水层，并且有相当高的可靠性。
第一步，利用深双侧向曲线（参考0.5米电位和浅双侧向曲线）在测量井段找出高电阻率异常层。在一定测量井段内（如：东营、沙一、沙二或沙三等），受地质条件控制水层电阻率变化较小，在油气层上其电阻率会成倍或成数倍增高，形成明显的高电阻率异常。
第二步，利用自然电位（自然伽玛），声波时差和微电极等曲线，检查高电阻率异常层是否是渗透性储集层。在渗透层上，SP为负异常，声波时差与水层的时差相当，微电极曲线为“低均正”差异。非渗透性致密层（玄武岩等）也能形成高电阻率异常。
第三步，分析高电阻率异常渗透性层的曲线变化，深双侧向电阻率高对应声波时差高值，电阻率低对应时差低值是明显的启油气特征。“高电阻大时差”是判断含油气的精髓。含油气愈饱满，大时差对应的电阻愈高。对含水层，大时差则对应低电阻率，小时差对应高电阻率。
第四步，检查径向电阻率变化。在油气层一般为减阻侵入。即：深双侧向电阻率》浅双侧向电阻率（0.5米电位）》微侧向电阻率，具有正差异。在水层（当地层水矿化度泥浆滤液矿化度时）则为增阻侵入，具有负差异。减阻侵入一定程度反映了油气的可动性。
第五步，进一步落实油气层，检查井壁取蕊，岩屑录井，气测资料等。与油气层上下的纯水层比较。参考邻井试油结果，油气动用情况等。
气层与油层都同样形成了高电阻率异常，对于浅部气层（2500m以浅）有以下几个特征。
A、 电阻率可以比油层低些，但对高压气层电阻率不低。
B、 含氢量较油层低。补偿中子（中子伽玛）显示高值异常，即显示为低孔隙度特征。
C、 声波时差值大于油水层值，甚至发生周波踊跃（时差成50MS的倍数增大）。
