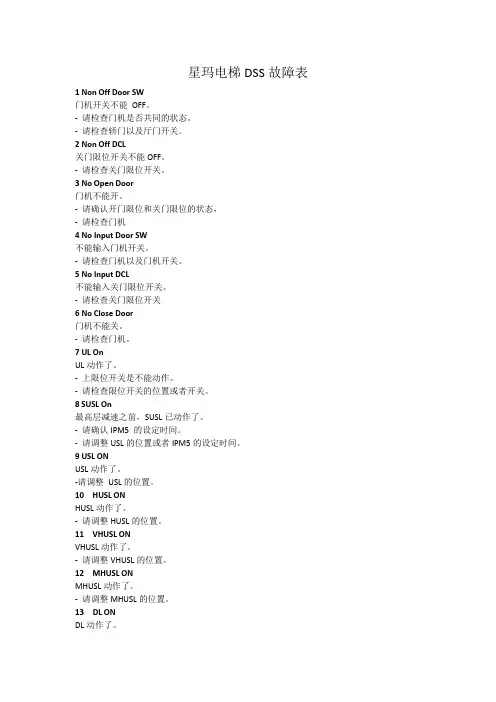

星玛电梯DSS故障表
1 Non Off Door SW
门机开关不能 OFF。
- 请检查门机是否共同的状态。
- 请检查轿门以及厅门开关。
2 Non Off DCL
关门限位开关不能OFF。
- 请检查关门限位开关。
3 No Open Door
门机不能开。
- 请确认开门限位和关门限位的状态，
- 请检查门机
4 No Input Door SW
不能输入门机开关。
- 请检查门机以及门机开关。
5 No Input DCL
不能输入关门限位开关。
- 请检查关门限位开关
6 No Close Door
门机不能关。
- 请检查门机。
7 UL On
UL动作了。
- 上限位开关是不能动作。
- 请检查限位开关的位置或者开关。
8 SUSL On
最高层减速之前，SUSL已动作了。
- 请确认IPM5 的设定时间。
- 请调整USL的位置或者IPM5的设定时间。
9 USL ON
USL动作了。
-请调整 USL的位置。
10 HUSL ON
HUSL动作了。
- 请调整HUSL的位置。
11 VHUSL ON
VHUSL动作了。
- 请调整VHUSL的位置。
12 MHUSL ON
MHUSL动作了。
- 请调整MHUSL的位置。
13 DL ON
DL动作了。 - 请检查DL的位置或者开关。
14 SDSL ON
在最低层减速之前，SDSL已动作了。
- 请确认IPM4 的设定时间。
- 请调整DSL的位置或者IPM4的设定时间。
15 DSL ON
DSL动作了
- 请调整DSL的位置。
16 HDSL ON
HDSL动作了。
- 请调整HDSL的位置。
17 VHDSL ON
VHDSL动作了。
- 请调整VHDSL的位置。
18 MHDSL ON
MHDSL动作了。
- 请调整MHDSL的位置。
19 Overrun
超过了一个层运行的最大时间。
- 请确认GPM1时间。
20 Overrun Level
新时达C7000电梯一体化控制柜培训调试步骤
AS380D（C7000）主板外形图
AS380D（C7000）主板接插件板外形图 轿顶控制板外形图
轿顶控制板 SM.02/H-A(I)插件和端口定义介绍
轿顶扩展板 SM.09IO/B 外形图 轿顶扩展板 SM.09IO/B 插件和端口定义介绍
注：JP7、JP8、JP9的端口定义虽然在 SM.02/H-A(I)的轿顶板中也有同样的定义，但是 SM.02/H-A(I)的相关
前门输出端口（光耦输出）不是继电器输出，有可能不能驱动直流门机；这种情况下，就需要使用轿顶扩展
版的 JP7、JP8、JP9 的输出来实现。
轿厢控制板 SM.02/G(I)外形图 轿厢控制板 SM.02/G(I)插件和端口定义介绍
用于轿厢扩展板时 SM.09IO/B 输入输出端口定义 指令控制板 SM-03 外形图
指令控制板 SM-03 插件和端口定义介绍
召唤&显示控制板外形图
SM-04-VRF 插件规格和端口定
小键盘使用方法以含义LED说明
通过上、下键切换的各个菜单操作说明
1、电梯运行状态（上电后会显示该菜单）
运行状态：电梯上电后，板载操作器会显示电梯运行置状态界面。
检修：板载操作器在主界面电梯运行状态下，点按 Enter 键可以进入检修条件查
看，再按上键可以回复到主界面。
检修查看界面下，数码管显示“Ins.代码”（检修时的运行条件），代码解释如下：
如下表Ins.代码说明
自学习：检修状态下长按 Enter 键 10S 进入井道自学习，该界面闪烁显示。
2、井道自学习指令 对参数进行修改。
12、进程诊断 “Enter”确定，指令即登记。
18、前门开门允许 如果认证码正确，按“Enter”后，控制参数复位。
输入认证码时，“下”键移位，“上”键选者该位数值。
21、驱动参数复位 24、控制程序版本 低位： LED 显示的数字和字母的图例

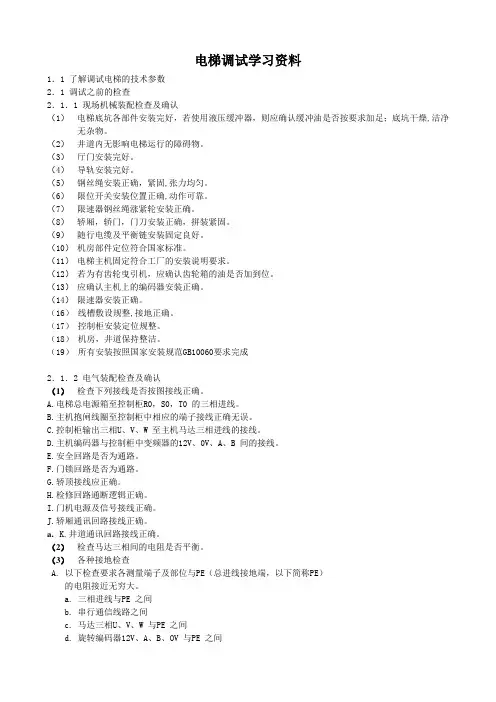

电梯调试学习资料
1．1 了解调试电梯的技术参数
2．1 调试之前的检查
2．1．1 现场机械装配检查及确认
（1） 电梯底坑各部件安装完好，若使用液压缓冲器，则应确认缓冲油是否按要求加足；底坑干燥,洁净无杂物。
（2） 井道内无影响电梯运行的障碍物。
（3） 厅门安装完好。
（4） 导轨安装完好。
（5） 钢丝绳安装正确，紧固,张力均匀。
（6） 限位开关安装位置正确,动作可靠。
（7） 限速器钢丝绳涨紧轮安装正确。
（8） 轿厢，轿门，门刀安装正确，拼装紧固。
（9） 随行电缆及平衡链安装固定良好。
（10） 机房部件定位符合国家标准。
（11） 电梯主机固定符合工厂的安装说明要求。
（12） 若为有齿轮曳引机，应确认齿轮箱的油是否加到位。
（13） 应确认主机上的编码器安装正确。
（14） 限速器安装正确。
（16） 线槽敷设规整,接地正确。
（17） 控制柜安装定位规整。
（18） 机房，井道保持整洁。
（19） 所有安装按照国家安装规范GB10060要求完成
2．1．2 电气装配检查及确认
（1） 检查下列接线是否按图接线正确。
A.电梯总电源箱至控制柜R0，S0，T0 的三相进线。
B.主机抱闸线圈至控制柜中相应的端子接线正确无误。
C.控制柜输出三相U、V、W 至主机马达三相进线的接线。
D.主机编码器与控制柜中变频器的12V、0V、A、B 间的接线。
E.安全回路是否为通路。
F.门锁回路是否为通路。
G.轿顶接线应正确。
H.检修回路通断逻辑正确。
I.门机电源及信号接线正确。
J.轿厢通讯回路接线正确。
a. K.井道通讯回路接线正确。
（2） 检查马达三相间的电阻是否平衡。
（3） 各种接地检查
A. 以下检查要求各测量端子及部位与PE（总进线接地端，以下简称PE）
的电阻接近无穷大。
a. 三相进线与PE 之间
b. 串行通信线路之间
c. 马达三相U、V、W 与PE 之间

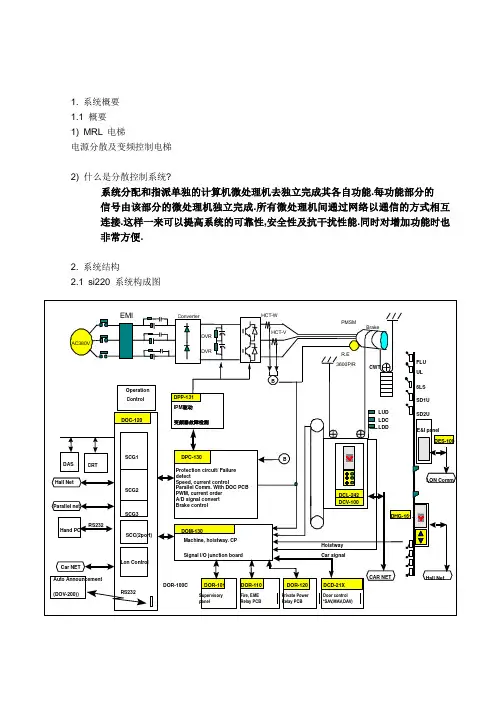

1. 系统概要
1.1 概要
1) MRL 电梯
电源分散及变频控制电梯
2) 什么是分散控制系统?
系统分配和指派单独的计算机微处理机去独立完成其各自功能.每功能部分的
信号由该部分的微处理机独立完成.所有微处理机间通过网络以通信的方式相互连接.这样一来可以提高系统的可靠性,安全性及抗干扰性能.同时对增加功能时也非常方便.
2. 系统结构
2.1 si220 系统构成图
4) Main functions of distributed control
a. Diagram
AC380V EMI Converter HCT-W
PMSM
R.E
3600P/R Brake
DVR
DVR
FLU
LDC
DCL-242
DCV-100 UL
6LS
SD1U
SD2U
E&I panel
DES-100
LON Comm.
Hall Net. DHG-161. CWT
LUD
LDD Operation
Control DPP-131
DPC-130 DOC-120
DOM-130 IPM驱动
变频器故障检测
Protection circuit/ Failure
detect
Speed, current control
Parallel Comm. With DOC PCB
PWM, current order
A/D signal convert
Brake control
DAS CRT
Hall Net
Parallel net
Hand PC RS232
SCC(2port)
Car NET Lon Control
Auto Announcement
(DOV-200))
RS232 SCG3 SCG2 SCG1
Machine, hoistway. CP
Signal I/O junction board
DOR-100C DOR-101 DOR-110 DOR-120 DCD-21X CAR NET B B
