实验室通风系统设计

实验室暖通系统一、实验室通风的基本概念1、通风和通风柜的概念:所谓通风，就是把室内的污浊空气直接或经净化后排至室外把新鲜空气补充进来，从而保持室内的空气条件，以保持卫生标准和满足生产工艺的要求，我们把前者称为排风，后者称为送风。

而通风柜可以简单理解成一个箱体和一个风机，产生于箱体中的气体被风机排出并被安全的排放到大气中。

2、通风的分类:按照动力不同,通风系统可以分为自然通风和机械通风，机械通风又可以分为全面通风和局部通风，全面通风是指在房间内整体的进行通风换气的一种方式,局部通风是指通风的范围控制在有害物质形成比较集中的地方，或是工作人员经常活动的局部地区的通风方式，例如通风柜、万向排烟罩、原子吸收罩等。

3、实验室通风：实验室通风是研究控制实验室有害物质对室内外空气环境的影响和破坏的技术。

二、实验室通风系统的基本组成1、通风末端设备：主要包括通风柜、万向排烟罩、原子吸收罩、吹吸式排风罩等。

2、通风管路系统：主要有风机、风管、风阀、消声器、废气处理塔等。

三、实验室通风设备简介1、通风柜:｛ASL的型号主要有P1168(全钢)、S1268（全钢）、W1368（钢木）、W1468（铝木）、P1568（P1168款式的落地通风柜）、S1568（S1268款式的落地通风柜）、 W1568（W1368款式的落地通风柜）、P1668（P1168款式的连体通风柜）、S1668（S1268 款式的连体通风柜）、W1668（W1368款式的连体通风柜，也可称为J1668通风柜）}主要有木制、钢制、全钢三种规格,主要尺寸宽度为1200mm、1500mm、1800mm，深度为800mm，高度为2350mm或者2500mm。

通风柜的主要结构为：①柜体：通风柜的柜体可根据使用要求做成钢制、木制、PP、不锈钢等材料;②台面及衬板:耐腐蚀、耐酸碱、耐高温的各种材质，如Compact、Epoxy等，进行高温或强酸碱操作的内层板要用不锈钢除渣除油静电喷涂环氧树脂粉末;③活动拉门：装在柜体表面上的透明玻璃,使用户远离有害的化学物质和气体,同时使有害气体通向通风柜的内部管道；④导流板：控制气流经通风柜时的形状,减少空气流入通风柜时产生的由于方式不定造成的回流或涡流，提高使用效率（会对噪声及静压产生影响）；⑤集流环：位于通风柜的顶部，将通风柜的气体导向风排放（对通风柜的效率和噪声有着重要的影响）；⑥调风阀：通风柜的附属部件，来调节通风柜的排气量以及最佳表面风速；⑦水龙、考克水杯等配件。

实验室通风设计步骤和实验室通风设计方案实验室通风设计采用以下步骤和方案：1、实验室通风采用全新风系统，通风柜的排气不在室内循环。

由于实验室要求房间相对其他辅助区域为负压。

所以实验室的新风量设计为排风量的70﹪-80﹪。

另外20﹪-30﹪的新风送至实验室辅助房间、办公、管理用房、内走道等，再由门窗缝隙补充到房间。

2、实验室根据工艺要求和功能布置选择一定数量的通风柜，有的还兼有部分局部排风罩。

通常校核下来换气次数远远大于10次，一般在20-30次以上，满足换气次数要求。

但是此换气次数是按照通风柜最大开启面积计算的通风量，资料和经验表明100台通风柜99%的时间只有18个或更少的人在使用。

故还应校核通风柜最小开启面积时的通风量和换气次数，若小于换气次数要求，则增加综合排风系统。

3、通风柜的风量平衡可以采用定风量控制系统，即排风量恒定，送风量和门窗缝隙补充风量恒定。

此方法适用于最大排风量满足最小换气次数要求的实验室。

4、对于排风量远大于最小通风量要求的房间还可以采用两段式通风控制系统保证风量平衡，即根据通风柜的位移信号，排风机、送风机有2种送风工况，低风量工况应用于维持最小换气次数的要求，节约能耗。

此情形药检所采用了变风量控制系统。

通风柜风量变化时，排风量也会相对变小，此时要求放置在屋顶的排风机随着通风柜柜门的位置变化而变频，降低风量，保证通风柜面风速恒定。

同时自控系统改变全新风风机的频率，降低风量，维持负压平衡。

变风量系统可以降低系统能耗。

系统最大、最小换气次数接近则考虑采用定风量系统，使得系统简单，降低初投资。

实验室通风系统除上文所述对通风柜有特殊要求外，对其他设备和控制系统也有一定的要求和标准。

通风柜的选择除满足排风和捕捉能力外，还要注意需要根据调节门移动而立即改变风量，维持表面风速的恒定。

笔者建议系统风量的测定和控制以柜门位移为信号而不是测定表面风速来测定。

实验室压力控制和最小通风量的控制除了设备选型因素以外，通风系统设计和控制系统是关键因素，要保证系统的反应时间要足够短(<1秒)，通风系统不平衡会导致通风柜排风和捕捉能力散失，气流流出实验室，建筑物内压力不稳定。

实验室通风系统工程施工方案一、项目概况本实验室通风系统工程旨在改善实验室的空气质量和保障实验室操作人员的健康和安全。

本方案将对实验室通风系统进行设计、施工和调试，确保其正常运行和有效工作，以满足实验室的通风需求。

二、设计方案1.系统类型：选择新风机组加末端空气处理设备的方式，以新风机组为主体，通过风管将新风输送到实验室，末端采用空气处理设备对空气进行净化和调节。

2.新风机组：根据实验室的使用人数和面积确定新风机组的风量和规格，选择高效节能的新风机组，并设置适当的过滤装置，以确保进入实验室的新风质量。

3.风管系统：根据实验室布局和需要，设计合理的风管走向和布置方案，采用合适的材料和断面尺寸，确保风道与设备的连接紧密可靠，避免漏风现象的发生。

4.末端空气处理设备：配备空气净化设备，包括过滤器、加湿器和除湿器等，以根据实验室的具体要求对空气进行进一步的处理和调节，提高空气质量。

5.控制系统：采用先进的自动控制系统，实现对通风系统的自动调节和控制，可以根据实验室内外的温度、湿度和气流情况等，自动调节风量和温湿度等参数。

三、施工方案1.施工准备：根据设计方案，准备所需的施工材料、设备和工具。

对实验室进行安全检查，确保施工过程中的安全性。

2.安装风管系统：根据设计方案，进行风管的布置和连接安装。

选择适当的风管材料和规格，采用密封连接方式，确保风管系统的完整性和密封性。

3.安装新风机组和末端空气处理设备：根据设计方案和制造商的要求，进行新风机组和空气处理设备的安装和连接。

检查设备的运行状态和连接是否正常。

4.安装控制系统：根据设计方案，安装和调试控制系统设备。

确保各个设备之间的接线正确，各项参数调节合理，控制系统能够正常运行。

5.施工验收：对通风系统进行全面的验收。

检查系统的运行情况和安全性能，测试系统的风量和温湿度控制效果。

对于问题和不足之处，及时进行调整和改进。

四、施工安全1.工作人员必须具备相关的技术和操作经验，参加安全培训，熟悉施工工艺和流程，并佩戴个人防护装备。

实验室暖通系统一、实验室通风的基本概念1、通风和通风柜的概念：所谓通风;就是把室内的污浊空气直接或经净化后排至室外把新鲜空气补充进来;从而保持室内的空气条件;以保持卫生标准和满足生产工艺的要求;我们把前者称为排风;后者称为送风..而通风柜可以简单理解成一个箱体和一个风机;产生于箱体中的气体被风机排出并被安全的排放到大气中..2、通风的分类：按照动力不同;通风系统可以分为自然通风和机械通风;机械通风又可以分为全面通风和局部通风;全面通风是指在房间内整体的进行通风换气的一种方式;局部通风是指通风的范围控制在有害物质形成比较集中的地方;或是工作人员经常活动的局部地区的通风方式;例如通风柜、万向排烟罩、原子吸收罩等..3、实验室通风：实验室通风是研究控制实验室有害物质对室内外空气环境的影响和破坏的技术..二、实验室通风系统的基本组成1、通风末端设备：主要包括通风柜、万向排烟罩、原子吸收罩、吹吸式排风罩等..2、通风管路系统：主要有风机、风管、风阀、消声器、废气处理塔等..三、实验室通风设备简介1、通风柜：{ASL的型号主要有P1168全钢、S1268全钢、W1368钢木、W1468铝木、P1568P1168款式的落地通风柜、S1568S1268款式的落地通风柜、 W1568W1368款式的落地通风柜、P1668P1168款式的连体通风柜、S1668S1268 款式的连体通风柜、W1668W1368款式的连体通风柜;也可称为J1668通风柜}主要有木制、钢制、全钢三种规格;主要尺寸宽度为1200mm、1500mm、1800mm;深度为800mm;高度为2350mm或者2500mm..通风柜的主要结构为：①柜体：通风柜的柜体可根据使用要求做成钢制、木制、PP、不锈钢等材料；②台面及衬板：耐腐蚀、耐酸碱、耐高温的各种材质;如Compact、Epoxy等;进行高温或强酸碱操作的内层板要用不锈钢除渣除油静电喷涂环氧树脂粉末；③活动拉门：装在柜体表面上的透明玻璃;使用户远离有害的化学物质和气体;同时使有害气体通向通风柜的内部管道；④导流板：控制气流经通风柜时的形状;减少空气流入通风柜时产生的由于方式不定造成的回流或涡流;提高使用效率会对噪声及静压产生影响；⑤集流环：位于通风柜的顶部;将通风柜的气体导向风排放对通风柜的效率和噪声有着重要的影响；⑥调风阀：通风柜的附属部件;来调节通风柜的排气量以及最佳表面风速；⑦水龙、考克水杯等配件..总结：一、通风柜款式：全钢;钢木、落地;连体通风柜；二、规格尺寸：1200、1500、1800；三、通风柜结构：钢木、钢制、木制、PP、不锈钢等；2、万向排烟罩：主要为PP材质;规格Φ500mm;来源主要为丹麦ASL和台湾进口..3、原子吸收罩：主要为304不锈钢材质;常规规格为400mm×400mm×Hmm 高度根据吊顶高度来定..四、通风管路的材质要求1、圆形风管通风效率高但直径不宜太大;ASL主要选用福建台塑集团生产的华亚牌白色管..由于北方冬季室内外温差较大;室外管道可选用玻璃钢产品;对于一般的实验室;若室内排放的气体没有腐蚀性;风管可以采用镀锌铁皮..轴流风机;在特殊情况下;也可考虑软管连接如铝箔管、塑料软管等..五、通风管路的尺寸及计算方法1、常用圆形风管尺寸：①单台原子吸收罩主要选用Φ160DN150管；②万向排烟罩主要选用Φ110DN100管；③单台通风柜支、干管主要选用Φ250DN250管；④两台排毒柜干管选用Φ315DN300管;支管选用Φ250DN250管..2、常用方形风管尺寸：如果系统较复杂;或同一房间平行设有三台或三台以上的通风柜;或实验室高度有限;圆形风管无法安装;可以考虑选用方形风管..方形风管的边长标准尺寸如下单位为mm：120、160、200、320、400、500、630、800、1000、1250;由于我司通风柜宽度为800mm;故选用方管长边尺寸不宜超过630mm;而且最好选择正方形;如果条件不允许也可选用矩形;但每个单最好统一..3、风管尺寸方法：①圆形风管计算方法：Q=3600×πd2v／4;{Q--排风量;m／h；d--风管直径;mm；v—管内风速;m／s；②方形风管计算方法：Q=3600×a•b•v;{Q--排风量;m／h；a、b--风管边长;mm；v--管内风速;m／s}..4、风管厚度标准：根据国家标准;我公司选用通风系统属于中、低压系统.. 中、低压系统PVC圆形风管厚度标准如下：风管直径dmm 板材厚度mmd≤320 3.0320＜d≤630 4.0630＜d≤1000 5.01000＜d≤2000 6.0中、低压系统PVC方形风管厚度标准如下：风管长边尺寸bmm 板材厚度mmb≤320 3.0320＜b≤500 4.0500＜b≤800 5.0800＜b≤1250 6.0中、低压系统玻璃钢圆形风管厚度标准如下：风管直径dmm或方形风管长边bmm 板材厚度mmdb≤200 2.5200＜db≤400 3.2400＜db≤630 4.0630＜db≤1000 4.8六、风机分类及选用1、风机的分类：按照气流方式;风机分为离心式常放置在屋外、轴流式常放置在屋内和混流斜流式三种；按照材质分类;风机主要有普通钢制风机、不锈钢风机、PVC风机和玻璃钢风机等..我公司主要选用的风机有玻璃钢离心风机、玻璃钢斜流风机、PVC离心风机和不锈钢离心风机..风机风口粗细一般分为2.8、3.2、3.6、4.0、4.5、5、6几种;选择风机要让风机风口大于主管道尺寸..2、①轴流风机的特点是：耗电量小;运行费用低;但噪音大;风机抽力小风压小;适用于简单系统;一般安装在墙上或管道上；②离心风机的特点是：耗电量大、运行费用较高;噪音较大;风机抽力大风压大;适用于复杂系统;主要安装在室外或楼顶；③斜流风机的特点是：耗电量、运行费用、风机抽力处于前两者之间;噪音较小;适用于简单系统;一般安装在室内..3、风机的几个主要参数：①流量Q单位时间内流经某一流道截面的流体体积；②风机转速n风机转子的速度;单位r∕min；③效率η风机的做功效率η=W有用∕W总×100%；④压力P风机的全压Pt分为动压Pd和静压Ps两部分..静压是指风机克服整个通风系统的摩擦阻力所必须具备有的压力;它由通风柜、百叶、调风阀、风管、风机整个系统的特性决定;动压是气体以一定的速度排放所具有的那部分压力;在标准状况下计算Pd=0.5PV2P空气密度;通常为1.2；V风速;单位m/s..4、风机的选用：在3.5F以下;4000m∕h以下;2台通风柜以下可以选择斜流风机;以上选择离心风机..①单台万向排烟罩、原子吸收罩;如果管路较简单;直接从房间穿墙或穿窗对外排放;则可选用玻璃钢斜流风机..设计人员可根据系统的情况;选用FSJG-2.5F型配用电机功率为N=0.09kw或FSJG-3.0F型配用电机功率为N=0.18kw斜流风机；如果管路较复杂;弯头较多;则可选用F4-72-3.0A型配用电机功率为N=0.55kw或0.75kw或F4-72-3.2A型配用电机功率为N=0.55kw或0.75kw离心风机；②单台排毒柜;如果管路系统较简单;直接从房间穿墙或穿窗对外排放;则可选用FSJG-3.0F型配用电机功率为N=0.18kw斜流风机；如果系统较为复杂的话;应该选用离心风机..管路不太复杂;则可选用F4-72-3.5A3.6A型;配用电机为0.75kw或1.1kw..如果客户要求风量比较大;系统较为复杂;则可选用F4-72-4A型风机;配用电机功率为1.1kw..单台排毒柜系统阻力约80-100Pa;单个弯头阻力约40-50Pa..选用风机时;由于国内厂家风机参数有一定水分;应该适当放一定的余量；③多台排毒柜及复杂系统;对于两台或两台以上排毒柜的通风系统;一般采用楼顶高空排放或室外排放;风机一般选用离心风机..风机的型号可根据系统的总排风量和系统阻力选用..对于同时能满足系统的排风量和系统压力的风机;我们应该尽量选用型号偏大;电机功率偏小的风机..④一台风机带动两台或几台排毒柜的系统;为了能单独控制排毒柜的开闭;应该在每一台排毒柜上设计一个电子调风阀..电子调风阀的型号一般为Φ250mm..七、实验室通风系统设计参数1、对于客户要求对实验室进行通风设计的;通风换气量可根据房间的换气次数来确定;实验室的换气次数取每小时10-12次;特殊情况可以相应增大..房间通风一般选择500×500的铁皮罩作为通风末端设备;每个通风罩通风量可达到600m3／h;房间的长×宽×高×10换气次数=房间每小时的通风量;然后房间每小时的通风量除以600来确定通风罩的数量;支、干管风速按照6m／s计算2、通风柜支管风速为6-10m／s计算时一般选择10m／s;特殊情况可超过10m／s;但不宜超过12m／s；干管风速为10-14m／s计算时一般选择10m／s;如果管道比较长选择12m／s;如果风量大选择14m／s..3、通风柜面风速一般控制在0.375-0.75m／s之间;验收标准一般取0.5m ／s;最佳面风速为0.508m／s..测量面风速时;一般将拉门拉至5cm高度测量;风速达到0.3-0.5 m／s即算合格;如果拉门高度过大时;测量拉门下方5cm高度处风速;也可合格..通风柜的危险等级平均面风速m／s 最低面风速m／s 备注高0.622-0.75m／s 0.5m／s中0.5m／s 0.4 m／s低0.375-0.4m／s 0.25m／s4、室外噪声应控制在70dBA;实验室内噪声应控制在55dBA;室内噪声GB60分贝超标;阿桂实测噪音为75分贝;室外噪音大约为75分贝..风机的噪声可以分为本身的机械噪声此噪声主要由风扇质量不同引起和风声为主要噪声..在风机功率不大的情况下;可通过在风机上方加防雨罩来消除风声;在使用大功率风机时一般在风机进出口加消声器来消除风声;机械噪声主要靠建隔音墙、小黑屋或在风机进出口加软接头来解决..减振的主要方法为风机底座做成减振底座并安装减振器或加装减振垫..5、通风量Q=表面风速vs×排毒柜开口面积..电子调风阀的作用是通过调节每台通风柜的风管半径来调节每台通风柜的通风量;来达到当通风柜开口面积变化时保持表面风速不变..6、排风量Q=表面风速vs×排毒柜开口面积..变频系统的作用是改变风机的转速来改变风机的通风量;当一套通风系统中只有少量几台通风柜工作时;变频系统自动调节风机的转速;从而改变风机的通风量;从而保证通风柜的面风速恒定..变频系统和调风阀的作用类似;但如果只使用调风阀;则当一套通风系统中只有少量几台通风柜工作时;风机仍然以最高转速工作;而使用变频系统后;调整风机转速可节省能源..八、实验室通风管路设计1、先根据平面图确定每个系统包括多少通风柜;再根据每个系统包括通风柜的数量确定本系统的大致通风量每台1200mm的通风柜设计风量为1300m3／h;每台1500mm的通风柜设计风量为1600m3／h;每台1800mm的通风柜设计风量为2100m3／h;每台原子吸收罩的设计风量为600m3／h;每台万向排烟罩的设计风量为250或300m3／h;然后选择通风量稍大于系统通风量的风机..2、计算通风过程中损失的压力：单台排毒柜系统阻力约70-80Pa;一般1m的管道损失5-6Pa;一个弯头损失40-50Pa;风机出口和抽风口各损失60Pa;消声器损失50Pa;然后根据所计算出的风机的通风量和压力在图表曲线中选择合适的风机在计算过程中只计算最远端通风柜的压差;然后留200-300Pa的余量..3、然后根据通风量=风管截面×管内风速来计算风管半径支管根据通风柜尺寸选择250mm或者315mm九、通风系统报价通风系统的报价主要包括以下内容序号项目名称型号规格单位数量单价元合计元备注1 风机风机型号、电机功率台2 风管直径或尺寸米3 弯头直径或尺寸个4 三通直径个5 风阀个6 软接头两端尺寸个7 风机进出口消声器个8 风机风雨帽个9 减振器垫个片10 动力电缆卷11 二次控制线路项12 风机风管支吊架项13 五金配件项14 材料直接费E1=∑1-1315 安装调试费E2=E1×12——15%16 工程管理费E3=E1+E2×3——5%17 运输费E4=E1×3——5%18 税金E5=∑E1——E4×6%19 工程总造价E6=∑E1——E5十、补风系统1、室内放置N台通风柜或客户要求时需要对室内进行补风;补风量一般为排风量的70%门窗可补30%左右；补风系统应尽量靠近排毒柜;以免影响实验室内空调、采暖系统;而且补风还需进行预处理;方可送入实验室..2、补风的方式有多种①通过室内空调补风；②在天花上放置一段风管与室外相连;达到自然补风；③使用补风型通风柜；④在通风系统外安装补风系统..3、如果做补风系统;根据房间的密闭情况确定补风量;最大补风量为通风量的70%;最小为20%;主管道的风速可设为8m∕s..4、选用大型风机时C;尽量选择7.5和11KW两种;尽量选择转速低的风机..十一、尾气处理1、有机尾气处理采用活性碳吸附;其中国产活性炭每片数千元;吸附率达到70%；进口活性炭每片数万元;吸附率可达到99%;且可以三次还原；一般一台1800通风柜需要两片活性炭..2、无机尾气处理采用水喷淋;用酸雾或碱雾来中和无机废气..十二、实验室通风现场条件1、建筑现场条件：a、建筑物的总层数；b、建筑物的层高；c、建筑物内梁或其他对通风系统设置有影响的物体的具体位置及尺寸；d、楼顶的现场条件;是否有空位安装风机；e、建筑物内是否有风井;如果有需要提供具体位置与尺寸；f、建筑物内如果没有风井;客户同意建筑物外哪些部分可以走风管而不影响通风系统效果及其他设施与建筑物整体美观..2、甲方要求：a、甲方要求风机安装位置室内、侧墙或楼顶；b、甲方要求通风系统材质PVC、玻璃钢、镀锌铁皮、不锈钢、PP等c、甲方是否需要本公司提供墙体开孔、设备基础、防水处理等服务；d、甲方是否需要做通风系统尾气处理；e、甲方要求通风末端设备达到的面风速等具体参数；f、客户要求通风末端设备噪声控制的范围等..。

实验室通风系统标准
实验室通风系统是实验室环境中非常重要的一部分，它直接关系到实验室内部空气的清洁度和安全性。

因此，实验室通风系统的设计、安装和维护必须符合一定的标准，以确保实验室内部空气质量达到国家规定的标准，保障实验室工作人员的健康和安全。

首先，实验室通风系统的设计必须符合国家相关的标准和规定。

设计时需要考虑实验室的使用用途、实验室内部设备的排放物、人员密度等因素，合理确定通风系统的风量、风速和换气次数，确保实验室内空气的流通和清洁度。

设计时还需要考虑通风系统的布局和管道走向，以最大程度地减少管道阻力，提高通风效果。

其次，实验室通风系统的安装必须符合相关的施工标准。

安装时需要严格按照设计图纸和规范要求进行，保证通风设备的安装位置合理、管道连接牢固、设备运行稳定。

同时，安装过程中需要对通风设备进行严格的质量检验，确保设备的性能和质量符合标准要求。

除此之外，实验室通风系统的维护和管理也是非常重要的。

定期对通风设备进行检查和维护，清洁通风管道和过滤网，及时更换损坏的部件，保持通风系统的良好运行状态。

另外，实验室通风系统的管理也需要加强，制定相关的管理制度和操作规程，加强对通风系统的日常监控和维护，确保通风系统的长期稳定运行。

总之，实验室通风系统标准的制定、设计、安装和维护都需要严格遵守相关的国家标准和规定，以确保实验室内部空气质量的达标，保障实验室工作人员的健康和安全。

只有这样，实验室才能够正常开展科研工作，确保实验结果的准确性和可靠性。

专业实验室通风施工方案引言实验室通风施工是确保实验室内空气质量、环境安全的重要举措。

本文档旨在提供一个完整的专业实验室通风施工方案，以确保实验室内空气流通良好、污染物得到适时排除，从而为实验人员提供一个安全、舒适的工作环境。

一、实验室通风系统设计要求1.提供充足的新鲜空气；2.保持适宜的温度、湿度；3.有效排除实验室内污染物；4.减少实验人员暴露在有害物质中的风险。

二、实验室通风系统设计方案2.1 建筑物结构改善通过改善实验室建筑物的结构，可以增加通风系统设计的效果，具体措施如下：•安装大面积窗户，增加自然通风的效果；•设置可调节的天窗，提供额外的通风和日光；•增加门的数量和大小，方便空气流通。

2.2 通风系统设计为了满足实验室通风的需求，需要合理设计通风系统，主要包括如下几个方面：1.新风系统–安装新风机组，保证充足的新鲜空气进入实验室；–根据实验室尺寸和人员密度，合理确定新风量；–设置新风口位置，确保空气能够均匀分布到整个实验室。

2.排风系统–安装排风机组，及时排除实验室内的污染物和废气；–设置排风口位置，使污染物能够有效排出实验室。

3.循环风系统–安装循环风机组，保证空气充分混合，提高空气质量；–设置循环风口位置，确保空气能够均匀分布到整个实验室。

2.3 通风设备选择在实验室通风系统施工中，需要选择合适的通风设备，包括但不限于以下几种：•新风机组：根据实验室尺寸和人员密度，选择合适的新风机组，保证充足的新鲜空气供应。

•排风机组：根据实验室内废气产生量和排风口位置要求，选择适当的排风机组。

•循环风机组：根据实验室空气混合要求，选择合适的循环风机组。

三、施工流程实验室通风施工需要按照以下流程进行：1.制定施工计划：根据实验室通风系统设计方案，制定详细的施工计划，包括工期、施工步骤、材料准备等。

2.材料准备：根据需求购买通风设备、通风管道等施工材料，并进行储存和备用。

3.设备安装：按照通风系统设计方案，进行通风设备的安装和调试。

实验室通风系统要求实验室通风系统是确保实验室室内空气质量和工作环境安全的重要设备。

它能够有效地排除室内的有害气体、粉尘和异味，保证实验室内空气的清新和流通，减少实验过程中产生的有害气体对实验人员和实验结果的影响，提高实验室工作效率和安全。

以下是实验室通风系统的一些基本要求。

首先，实验室通风系统应具备良好的空气排放功能。

实验室通风系统应能够快速排除产生的有害气体和粉尘，保持室内的空气清新和洁净。

为了实现有效的空气排放，通风系统应具有足够的排风量，能够满足实验室各项实验工作的需要。

其次，实验室通风系统应具备良好的空气送风功能。

不仅要保证实验室空气的排放，还需要保证室内空气的补充和流通，以保持良好的通风效果。

实验室通风系统应具备规划合理的送风口和送风速度，保证空气能够均匀地流通到各个区域，以实现室内空气的均衡分布。

第三，实验室通风系统应具备良好的噪声控制功能。

实验室通风系统通常需要较大的风量和风压来保证通风效果，这可能会产生噪声污染。

为了减少噪声对实验过程的干扰和对操作人员的伤害，通风系统应采用低噪声的风机和隔音材料，并合理安排通风设备的位置，减少噪声传播。

第四，实验室通风系统应具备自动调节功能。

实验室通常会进行不同种类和规模的实验工作，通风需求也会随之变化。

通风系统应能够自动感知室内的通风需求并做出相应的调节，以提供最佳的通风效果。

通风系统还应具备监测和报警功能，能够自动检测室内的空气质量和通风设备的运行状况，并及时报警提醒操作人员。

第五，实验室通风系统应具备良好的能源节约功能。

通风系统通常需要消耗大量的能源，然而未经合理设计和管理的通风系统可能存在能源浪费的问题。

通风系统应考虑使用高效节能的通风设备，并采用智能控制系统，以实现对通风设备的合理控制和优化运行，提高能源利用效率。

最后，实验室通风系统应具备易于维护和清洁的设计。

通风系统应考虑易于拆卸、清洗和更换的通风设备，便于定期维护和保养。

通风系统的管道和风道应采用易于清洁的材料和结构，以减少积尘和细菌滋生的可能性，并定期清洁和消毒，确保通风系统的长期稳定运行。

实验室是用于完成各种实验工作的特殊场所，其通风系统设计的好坏，直接关系到实验人员的身体健康、实验数据的准确性、实验室的初投资及运行费用。

在实验操作过程中可能产生有毒有害气体，为确保实验人员安全，产生有毒有害气体的室验，尽量在排风柜或生物安全柜内进行，不能在排风柜内进行的，要设局部排风罩、万向排气罩等局部排风设施，同时，验室要设全面通风（或称辅助排风）。

通风系统设计的目的，是要控制排风柜内的有毒有害气体不外逸，满足房间换气次数要求，维持房间正确的压力，为实验人员提供一个安全、舒适的工作环境。

1、实验室常用的通风系统实验室通风系统经历了定风量系统、双风量系统、变风量系统三个发展阶段。

1.1排风系统1.1.1定风量系统排风机采用单速定频风机，排风量基本不变，系统无法随排风柜使用数量及排风柜门开启高度而调节风量，因此采用该系统所带排风柜不宜大于3个，该系统优点是投资小，控制简单；缺点是排风柜面风速难以保证，会有部分有毒有害气体从排风柜中逸出（面风速过小或过大都能造成气体从排风柜中逸出），且运行费用高。

1.1.2双风量系统排风机采用双速风机，较定风量系统有所改进，但没有从根本上改变定风量系统的缺点，采用该系统所带排风柜不宜大于5个，目前应用不多。

1.1.3变风量系统排风机采用变频风机，在排风主风道上设压力传感器，将压力传感器测得的压力与设定压力值比较，由变频器调节风机转速，达到调节风量的目的。

在变风量系统中排风柜采用面风速控制，采用感应区红外探头检测排风柜前人员的存在与否来控制柜门面风速，当操作人员出现在排风柜前时，红外探头传感器输出信号，将排风柜面风速设定到高排风量模式，此时排风柜面风速控制在0.5m/s,当操作人员离开的时候，红外探头传感器输出信号，将排风柜面风速设定到低排风量模式，此时排风柜面风速控制在0.3m/s，当实验室内无人时，排风柜面设定到最小排风量模式，即值班排风模式，维持排风柜和管道中保持负压，保证有毒有害气体不外逸，有时为满足实验室最小排风量要求，房间还要设辅助排风，当排风柜排风量不满足实验室最小排风量要求时，辅助排风自动打开，保证实验室最小排风量。

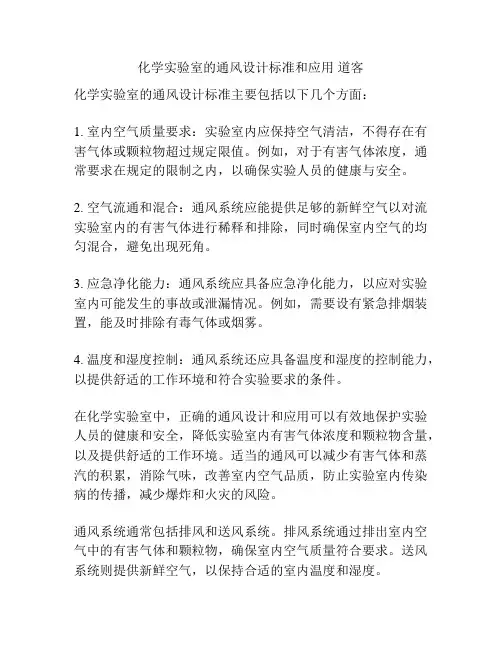

化学实验室的通风设计标准和应用道客化学实验室的通风设计标准主要包括以下几个方面：1. 室内空气质量要求：实验室内应保持空气清洁，不得存在有害气体或颗粒物超过规定限值。

例如，对于有害气体浓度，通常要求在规定的限制之内，以确保实验人员的健康与安全。

2. 空气流通和混合：通风系统应能提供足够的新鲜空气以对流实验室内的有害气体进行稀释和排除，同时确保室内空气的均匀混合，避免出现死角。

3. 应急净化能力：通风系统应具备应急净化能力，以应对实验室内可能发生的事故或泄漏情况。

例如，需要设有紧急排烟装置，能及时排除有毒气体或烟雾。

4. 温度和湿度控制：通风系统还应具备温度和湿度的控制能力，以提供舒适的工作环境和符合实验要求的条件。

在化学实验室中，正确的通风设计和应用可以有效地保护实验人员的健康和安全，降低实验室内有害气体浓度和颗粒物含量，以及提供舒适的工作环境。

适当的通风可以减少有害气体和蒸汽的积累，消除气味，改善室内空气品质，防止实验室内传染病的传播，减少爆炸和火灾的风险。

通风系统通常包括排风和送风系统。

排风系统通过排出室内空气中的有害气体和颗粒物，确保室内空气质量符合要求。

送风系统则提供新鲜空气，以保持合适的室内温度和湿度。

在通风设计中，需要考虑实验室的布局、设备和实验类型等因素，以确定合适的风量和排风口位置。

通风系统应具备可调节的风量和风速控制功能，以满足不同实验需求的通风要求。

此外，还应当配备过滤装置，可以净化空气中的有害颗粒物，以保护实验人员的健康。

综上所述，化学实验室的通风设计标准和应用非常重要，旨在确保实验室内空气质量符合要求，保护实验人员的健康和安全。

适当的通风设计和应用可以有效控制有害气体和颗粒物的浓度，提供舒适的工作环境，并应急响应可能发生的事故情况。

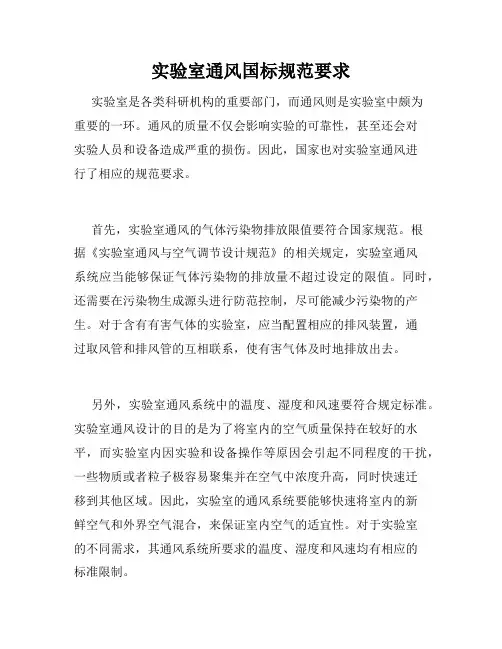

实验室通风国标规范要求实验室是各类科研机构的重要部门，而通风则是实验室中颇为重要的一环。

通风的质量不仅会影响实验的可靠性，甚至还会对实验人员和设备造成严重的损伤。

因此，国家也对实验室通风进行了相应的规范要求。

首先，实验室通风的气体污染物排放限值要符合国家规范。

根据《实验室通风与空气调节设计规范》的相关规定，实验室通风系统应当能够保证气体污染物的排放量不超过设定的限值。

同时，还需要在污染物生成源头进行防范控制，尽可能减少污染物的产生。

对于含有有害气体的实验室，应当配置相应的排风装置，通过取风管和排风管的互相联系，使有害气体及时地排放出去。

另外，实验室通风系统中的温度、湿度和风速要符合规定标准。

实验室通风设计的目的是为了将室内的空气质量保持在较好的水平，而实验室内因实验和设备操作等原因会引起不同程度的干扰，一些物质或者粒子极容易聚集并在空气中浓度升高，同时快速迁移到其他区域。

因此，实验室的通风系统要能够快速将室内的新鲜空气和外界空气混合，来保证室内空气的适宜性。

对于实验室的不同需求，其通风系统所要求的温度、湿度和风速均有相应的标准限制。

此外，在实验室通风系统中还需要配置相应的风量控制设备。

通风系统的效能要求较高，需要大量的新鲜空气能够进一步清洁处理并重新进入实验室，以保持空气的流通性和碳排放量的正常化。

而实验室内不同区域对风量的要求也是有差异的。

例如，对于要求高度洁净的实验室，一些需要进行制药、化学原料制造等操作的区域，需要使用更高风力的通风系统，以避免污染物的残留。

对于一些分析实验室，则需要使用低速风量的通风系统，以避免试验室中的落尘干扰实验的结果。

综上所述，实验室通风规范要求就体现在国家颁布的相关标准文件里，相关科研机构应当按照这些标准文件的要求来进行通风系统的设计和建设。

同时，在实验室日常操作过程中，也要严格控制空间环境和工作程序，减少对通风系统的干扰，确保通风系统的稳定性和实用性。

实验室通风换气设计要求总结实验室设计是行业中常用的专项设计，包括了化学、生物、动物、物理实验室等各个类别。

空调通风系统的设计包含了空气处理、制冷加热和除湿、气流组织、控制、安全等部分，它们是一个整体而不是独立系统。

对实验室的功能了解是通风系统选择和设计的决定因数，提供一个安全的环境给工作人员是首要目标，在实验室的系统设计中，设计者要彻底研究所有的因数，找到最合适的设计。

化学实验室由湿法化学间，加热间，恒温恒湿间，通用试验间、注塑间和办公间组成。

除恒温恒湿间的环境，其他房间只需要温度控制，并且都没有洁净要求。

ASHRAE规定实验室空调和通风设计参数包括以下：1)室内外温度湿度要求；2)空气质量；3)设备和工艺热负荷，包括显热和潜热；4)内部负荷的预期增加；5)最小换气次数；6)进风和补风；7)排风设备类型；8)控制和报警；9)通风柜的尺寸和数量的调整可能；10)房间压差；11)设备和电源的备用。

1、换气次数的选择《化工采暖通风和空调调节设计规范》规定化验室房间的最小换气量一般在6次/h~8次/h。

ASHRAE规定验室内的整体换气次数应由下列风量之决定：从局部排风设备或其他房间排风所排出的总风量；带走房间热负荷所需的制冷风量；最小换气次数需求。

在使用情况下，实验室的最小换气次数应维持6次/h~10次/h。

在通常情况下>10次/时房间换气次数被认为是合适的。

但是当实验室内有可能产生高热负荷的分析设备，或房间内有较大量的局部排风时，则可能需要相应增大换气量。

湿法化学室有通风柜，加热间有大量的加热炉。

通风柜的计算方法则参照《化工采暖通风和空调调节设计规范》中对轻、中度危害或有危险的有害物质，在室内顶棚有补风的情况下，通风柜的操作口最小吸风面速度0.5m/s。

对于通风柜的使用率，当通风柜的数量大于2个时，则应该取60%~70%同时使用率。

加热炉则是以维持炉内加热温度的热平衡法则计算所需的排风量。

通过以上可以计算出总的安全通风量，此外负荷计算的空调风量，还有最小换气次数10次进行比较，三者取最大值。

实验室暖通系统一、实验室通风的基本概念1、通风和通风柜的概念：所谓通风，就是把室内的污浊空气直接或经净化后排至室外把新鲜空气补充进来，从而保持室内的空气条件，以保持卫生标准和满足生产工艺的要求，我们把前者称为排风，后者称为送风。

而通风柜可以简单理解成一个箱体和一个风机，产生于箱体中的气体被风机排出并被安全的排放到大气中。

2、通风的分类：按照动力不同，通风系统可以分为自然通风和机械通风，机械通风又可以分为全面通风和局部通风，全面通风是指在房间内整体的进行通风换气的一种方式，局部通风是指通风的范围控制在有害物质形成比较集中的地方，或是工作人员经常活动的局部地区的通风方式，例如通风柜、万向排烟罩、原子吸收罩等。

3、实验室通风：实验室通风是研究控制实验室有害物质对室内外空气环境的影响和破坏的技术。

二、实验室通风系统的基本组成1、通风末端设备：主要包括通风柜、万向排烟罩、原子吸收罩、吹吸式排风罩等。

2、通风管路系统：主要有风机、风管、风阀、消声器、废气处理塔等。

三、实验室通风设备简介1、通风柜：{ASL的型号主要有P1168（全钢）、S1268（全钢）、W1368（钢木）、W1468（铝木）、P1568（P1168款式的落地通风柜）、S1568（S1268款式的落地通风柜）、 W1568（W1368款式的落地通风柜）、P1668（P1168款式的连体通风柜）、S1668（S1268 款式的连体通风柜）、W1668（W1368款式的连体通风柜，也可称为J1668通风柜）}主要有木制、钢制、全钢三种规格，主要尺寸宽度为1200mm、1500mm、1800mm，深度为800mm，高度为2350mm或者2500mm。

通风柜的主要结构为：①柜体：通风柜的柜体可根据使用要求做成钢制、木制、塑料、不锈钢等材料；②台面及衬板：耐腐蚀、耐酸碱、耐高温的各种材质，如Compact、Epoxy等，进行高温或强酸碱操作的内层板要用不锈钢除渣除油静电喷涂环氧树脂粉末；③活动拉门：装在柜体表面上的透明玻璃，使用户远离有害的化学物质和气体，同时使有害气体通向通风柜的内部管道；④导流板：控制气流流经通风柜时的形状，减少空气流入通风柜时产生的由于方式不定造成的回流或涡流，提高使用效率（会对噪声及静压产生影响）；⑤集流环：位于通风柜的顶部，将通风柜的气体导向风排放（对通风柜的效率和噪声有着重要的影响）；⑥调风阀：通风柜的附属部件，来调节通风柜的排气量以及最佳表面风速；⑦水龙、考克水杯等配件。

生物安全实验室排风系统的选择与配置要点生物安全实验室是进行生物实验和研究的关键场所，为确保实验室内的生物材料不会对人员和环境造成危害，必须合理选择和配置排风系统。

本文将介绍生物安全实验室排风系统的选择与配置要点，以确保实验室内的生物安全得到充分保障。

首先，选择适合的排风系统是确保生物安全实验室正常运行的基础。

通常有两种常见的排风系统，即局部排风系统和总体排风系统。

局部排风系统主要适用于生物实验室中危险物质的操作区域，如生物安全柜、通风橱等。

该系统通过将危险物质的气体、烟雾等直接收集并排出实验室，有效避免了危险物质对实验室人员和环境的威胁。

在选择局部排风系统时，应根据操作区域的特点和实验室的需求，选择适当的排风设备，如抽油烟机、通风柜等，并确保其正常运行状态。

总体排风系统则适用于整个实验室空间，能够将实验室内的空气循环并排出室外，确保实验室内空气的新鲜和无菌。

在选择总体排风系统时，应考虑实验室的面积、实验室内设备的数量和排放的有害物质的特性等因素。

通常，总体排风系统应具备以下特点：高效的排风量、可调节和稳定的负压，以及适应不同实验室需求的灵活性。

此外，应选用抗腐蚀性能好、易清洁的材料来构建排风系统管道，以确保系统的长期稳定运行。

配置合适的排风设备也是确保生物安全实验室正常运行的关键。

以下是配置排风设备时应注意的要点：1. 生物安全柜：生物安全柜是生物安全实验室中最重要的设备之一，其作用是保护实验人员、样本和环境。

在选择时，除了要根据实验类型选择相应的安全等级（如BSL-2、BSL-3等）外，还应注意其排风系统的性能和正常运行状态。

2. 通风橱：通风橱是实验室中常用的设备，用于对样本进行处理和分析。

在配置通风橱时，应选择适当的型号和尺寸，并确保通风系统的负压和排风量符合实验室需求。

3. 排气系统：排气系统是保证实验室内空气质量的关键部分，应选择高效的风机和过滤器来处理排出的空气。

风机的噪音应控制在合理范围内，以保障实验室内的工作环境。

生物安全实验室通风要求
生物安全实验室的通风要求主要是为了确保实验室内空气的质量，并防止生物实验中的有害物质扩散到实验室外部。

下面是一些常见的生物安全实验室通风要求：
1. 高效过滤器：实验室的通风系统应装备高效的空气过滤器，以去除颗粒物和微生物。

2. 负压控制：实验室的通风系统应设计为负压控制，即室内的气压低于实验室外部的气压，以防止有害物质泄漏到实验室外。

3. 室内空气循环：实验室通风系统应保证室内空气的循环，并定期更换室内空气，以保持较高的新鲜空气供应。

4. 防爆设备：实验室通风系统应采用防爆设备，以防止实验室中的爆炸性或易燃性气体积聚。

5. 个人防护设备：实验室内的工作人员应佩戴适当的个人防护设备，如防护面具、手套和实验服等，以防止有害物质对身体的伤害。

6. 定期检测和维护：实验室通风系统应定期进行检测和维护，确保其正常运行并满足相关安全标准。

需要注意的是，具体的生物安全实验室通风要求可能会因实验室的级别和类型而有所不同。

因此，在设计和建设生物安全实
验室时，需要参考相关的国家和国际标准和指南，确保通风系统能够满足最适合实验室的要求。
