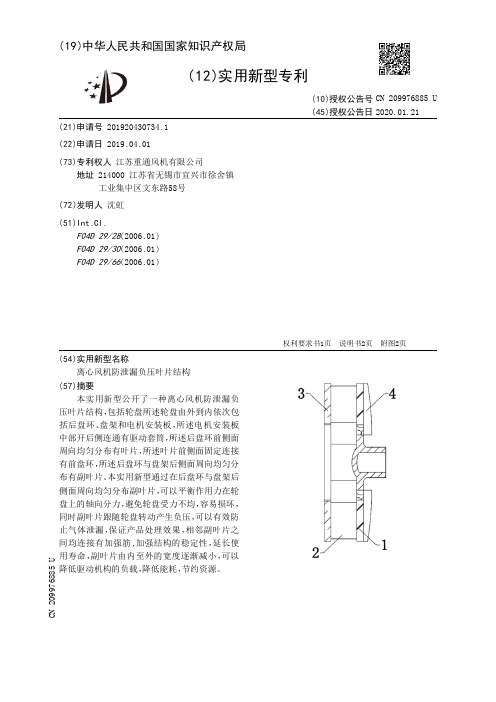

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920430734.1(22)申请日 2019.04.01(73)专利权人 江苏重通风机有限公司地址 214000 江苏省无锡市宜兴市徐舍镇工业集中区文东路58号(72)发明人 沈虹 (51)Int.Cl.F04D 29/28(2006.01)F04D 29/30(2006.01)F04D 29/66(2006.01)(54)实用新型名称离心风机防泄漏负压叶片结构(57)摘要本实用新型公开了一种离心风机防泄漏负压叶片结构，包括轮盘所述轮盘由外到内依次包括后盘环、盘架和电机安装板，所述电机安装板中部开后侧连通有驱动套筒，所述后盘环前侧面周向均匀分布有叶片，所述叶片前侧面固定连接有前盘环，所述后盘环与盘架后侧面周向均匀分布有副叶片。
本实用新型通过在后盘环与盘架后侧面周向均匀分布副叶片，可以平衡作用力在轮盘上的轴向分力，避免轮盘受力不均，容易损坏，同时副叶片跟随轮盘转动产生负压，可以有效防止气体泄漏，保证产品处理效果，相邻副叶片之间均连接有加强筋,加强结构的稳定性，延长使用寿命，副叶片由内至外的宽度逐渐减小，可以降低驱动机构的负载，降低能耗，节约资源。
权利要求书1页 说明书2页 附图2页CN 209976885 U 2020.01.21C N 209976885U权 利 要 求 书1/1页CN 209976885 U1.一种离心风机防泄漏负压叶片结构，包括轮盘（1），其特征在于：所述轮盘（1）由外到内依次包括后盘环（101）、盘架（102）和电机安装板（103），所述电机安装板（103）中部后侧连通有驱动套筒（104），所述后盘环（101）前侧面周向均匀分布有叶片（2），所述叶片（2）前侧面固定连接有前盘环（3），所述后盘环（101）与盘架（102）后侧面周向均匀分布有副叶片（4）。
2.根据权利要求1所述的一种离心风机防泄漏负压叶片结构，其特征在于：所述叶片（2）前后两侧分别与前盘环（3）和后盘环（101）焊接连接。
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920525248.8(22)申请日 2019.04.17(73)专利权人 宁波闻华电器有限公司地址 315482 浙江省宁波市余姚市朗霞街道欣朗路158号(72)发明人 李金华 (51)Int.Cl.F04D 29/26(2006.01)F04D 29/58(2006.01)F04D 29/70(2006.01)H02K 9/06(2006.01)(54)实用新型名称一种高效散热贯流风叶(57)摘要本实用新型公开了一种高效散热贯流风叶，解决了电机和贯流风叶之间温度升高的问题。
其技术方案要点是，一种高效散热贯流风叶，所述安装侧盘在远离本体的侧面设有散热结构，所述散热结构包括与本体同轴设置的散热环以及多个散热片，多个散热片周向均匀布置于散热环的外侧且垂直于安装侧盘。
高效散热贯流风叶能够降低电机的输出轴和轴座连接处的温度，并降低高效散热贯流风叶与电机之间的安装支架的温度，提升高效散热贯流风叶的散热性能。
权利要求书1页 说明书4页 附图4页CN 209990692 U 2020.01.24C N 209990692U权 利 要 求 书1/1页CN 209990692 U1.一种高效散热贯流风叶，包括本体（100），所述本体（100）具有位于本体（100）一端的安装侧盘（110），且安装侧盘（110）的中部具有供电机（140）输出轴（141）安装的轴座（142），其特征在于，所述安装侧盘（110）在远离本体（100）侧面设有散热结构，所述散热结构包括本体（100）和散热件（210），所述散热件（210）包括与本体（100）同轴设置散热环（211）以及多个散热片（212），多个散热片（212）周向均匀连接于散热环（211）的外侧且垂直安装于安装侧盘（110）。
2.根据权利要求1所述的一种高效散热贯流风叶，其特征在于，所述散热片（212）的横截面呈弧形，且所有所述散热片（212）朝散热环（211）的同一周向倾斜设置。
(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号
(45)授权公告日
(21)申请号 201920350744.4
(22)申请日 2019.03.20
(73)专利权人 安徽驭风风电设备有限公司
地址 231402 安徽省安庆市桐城经济开发
区南三路
(72)发明人 刘玉冬 缪金宝
(74)专利代理机构 深圳市科吉华烽知识产权事
务所(普通合伙) 44248
代理人 谢肖雄
(51)Int.Cl.
F03D 80/00
(2016.01)
(54)实用新型名称
一种风电叶片涡流发生器
(57)摘要
本实用新型公开了一种风电叶片涡流发生
器，包括机翼本体，所述机翼本体顶部开设有若
干个安装槽，所述安装槽设置有涡流发生器装
置，所述安装槽与涡流发生器装置之间经过等离
子弧焊方式焊接，所述涡流发生器装置包括安装
底座，所述安装底座两侧均固定连接有第一VG
板，所述安装底座表面位于两个第一VG板之间设
置有三个第二VG板，所述第二VG板尾部开设有若
干个锯齿槽，所述安装底座表面位于第二VG板尾
部设置有燕尾板，所述燕尾板表面开设有燕尾
槽。本实用新型通过设有燕尾板与燕尾槽，有利
于根据燕子尾巴的原理，将分配后翼尖涡与其下
游的低能量边界层流动混合,从而有效的使该装
置适用于恶劣的强风天气，保证涡流发生器的使
用寿命。
权利要求书1页 说明书3页 附图2页
CN 209818221 U
2019.12.20
C
N
2
0
9
8
1
8
2
2
1
U
1.一种风电叶片涡流发生器，包括机翼本体(1)，其特征在于：所述机翼本体(1)顶部开
设有若干个安装槽(2)，所述安装槽(2)设置有涡流发生器装置(3)，所述安装槽(2)与涡流
发生器装置(3)之间经过等离子弧焊方式焊接，所述涡流发生器装置(3)包括安装底座(4)，
所述安装底座(4)两侧均固定连接有第一VG板(5)，所述安装底座(4)表面位于两个第一VG
板(5)之间设置有三个第二VG板(6)，所述第二VG板(6)尾部开设有若干个锯齿槽(7)，所述
安装底座(4)表面位于第二VG板(6)尾部设置有燕尾板(8)，所述燕尾板(8)表面开设有燕尾
槽(9)，所述燕尾板(8)底部与安装底座(4)表面固定连接。
2.根据权利要求1所述的一种风电叶片涡流发生器，其特征在于：所述涡流发生器装置
(3)的宽度为涡流发生器装置(3)第一VG板(5)高度的2倍，两个所述第一VG板(5)的之间为
八字形设置，两个所述第一VG板(5)尾部之间的距离为第一VG板(5)高度的4倍，所述第一VG
板(5)与安装地板中心线之间的可安装夹角为5-30度，所述第一VG板(5)底部与安装底座
(4)为为垂直设置。
3.根据权利要求1所述的一种风电叶片涡流发生器，其特征在于：三个所述第二VG板
(6)之间均为平行设置，三个所述第二VG板(6)中靠近第一VG板(5)的两个的前部固定起点
相同，另一个所述第二VG板(6)位于两个第二VG版中间靠向尾部安装，所述第二VG板的高度
为第一VG板(5)的1/4，且相邻两个所述第二VG板(6)之间的距离相等。
4.根据权利要求1所述的一种风电叶片涡流发生器，其特征在于：所述第二VG板(6)尾
部的锯齿槽(7)的数量范围为1-5个设置，且三个所述第二VG板(6)的锯齿槽(7)数量相等设
置。
5.根据权利要求1所述的一种风电叶片涡流发生器，其特征在于：所述燕尾板(8)靠近
第二VG板(6)的一侧为斜坡设置，所述燕尾板(8)的斜坡角度为30度设置。
6.根据权利要求1所述的一种风电叶片涡流发生器，其特征在于：两个所述第一VG板
(5)侧壁均贯通连接有涡流风筒装置(10)，所述涡流风筒装置(10)包括涡轮风机(11)，所述
涡轮风机(11)中心固定插接有中心轴(12)，所述中心轴(12)两端均固定套接有轴承(13)，
所述轴承(13)的外圈固定连接有多个固定杆(14)，所述固定杆(14)的一端均与第一VG板
(5)的侧面固定连接。
权 利 要 求 书
1/1页
2
CN 209818221 U
