30米深人工挖孔灌注桩施工方案

  • 格式：doc
  • 大小：211.00 KB
  • 文档页数：17

人工挖孔桩及基础开挖施工方案 报审表 工程名称：XXXXXXXXXX工程 编号： 致：XXXXX监理公司 我方已根据施工合同的有关规定完成了 XXXXXX工程渣浆处理 人工挖孔桩及基础开挖施工方案的编制，并经我单位上级技术负责人审查批准，请予以审查。

附：1、渣浆处理人工挖孔桩及基础开挖施工方案 承包单位（章） 项目经理 日 期 2008年10月17日

专业监理工程师审查意见： 专业监理工程师 日 期

总监理工程师审核意见： 项目监理机构 总监理工程师 日 期

XXXXXXXXX有限公司 XXXXX工程 （渣浆处理土建工程） 渣浆处理人工挖孔桩及基础开挖施工方案 批准： 审核： 编写： 校核： XXXXXXXXXXXX工程有限公司 2008年10月目 录 1．编制依据 ........................................................... 1 2．工程概况 ........................................................... 1 2.1．设计概况 ...................................................... 1 2.2．工程地质情况 .................................................. 1 3．施工安排 ........................................................... 2 3.1．施工准备 ...................................................... 2 3.2．施工进度 ...................................................... 2 3.3．劳动力组织 .................................................... 2 4．主要施工方法 ....................................................... 2 4.1．施工测量 ...................................................... 2 4.1.1挖孔桩施工测量 ............................................ 2 4.1.2基础开挖施工测量 .......................................... 2 4.2．人工挖孔桩成孔施工 ............................................ 2 4.2.1．桩基施工注意事项 ........................................ 2 4.2.2．桩基人工成孔施工 ........................................ 3 4.2.3．护壁施工 ................................................ 3 4.2.4．终孔检查 ................................................ 3 4.2.5．挖孔注意事项 ............................................ 4 4.2.6．质量标准 ................................................ 4 4.3．人工的挖孔桩钢筋笼制作安装 .................................... 4 4.3.1．钢筋笼制作 .............................................. 4 4.3.2．钢筋笼绑扎施工方法 ...................................... 4 4.3.3．钢筋笼吊装施工方法 ...................................... 5 4.3.4．钢筋笼制作允许偏差 ...................................... 5 4.4．人工挖孔桩桩身砼施工 .......................................... 5 4.4.1．原材料要求 .............................................. 5 4.4.2．混凝土供应 .............................................. 5 4.4.3．桩身混凝土浇筑 .......................................... 6 4.4.4．基桩检测 ................................................ 6 4.5.土方开挖施工 ............................................... 6 4.5.1.开挖平面图 ............................................... 6 4.5.2.开挖剖面图 ............................................... 6 4.5.3.施工流程图 ............................................... 6 4.6.质量检查 ................................................... 6 4.7.土方开挖注意事项 ........................................... 6 4.8.喷锚施工方案 ............................................... 6 4.9土方开挖顺序及路线 .......................................... 7 4.10.降水、抽排水 .............................................. 7 4.11.道路 ...................................................... 7 5．确保质量的技术措施 ................................................. 7 6．确保安全的技术措施 ................................................. 8 6.1．安全技术错 .................................................... 8 6.2．安全管理制度 .................................................. 9 6.3．“三宝、四口、五临边”的管理 .................................. 9 6.4．施工用电 ...................................................... 9 6.5.施工机械 ...................................................... 10 6.5.1.搅拌机 .................................................. 10 6.5.2.钢筋机械 ................................................ 10 6.5.3.木工机械 ................................................ 10 6.5.4.潜水泵 .................................................. 10 7.成品保护 ........................................................... 10 1．编制依据 序号 名称 编号 备注

1 图纸 云南南磷氯碱一期技改烧碱装置

2 建筑施工手册（第四版） 3 混凝土质量控制标准 GB50164-92

4 建筑地基基础工程施工质量验收规范 GB50202-2002 5 混凝土结构工程施工质量验收规范 GB50204-2002 6 建筑工程施工质量验收统一标准 GB50300-2001 7 混凝土检验评定标准 GBJ107-87 8 施工现场临时用电安全技术规范 JGJ46-2005 9 建筑基桩检测技术规范 JGJ106-2003 2．工程概况 2.1．设计概况 云南南磷氯碱一期技改烧碱装置渣浆处理土建工程项目分为压滤厂房和渣浆池（泵房）两部份，工程位于南磷电厂北面，水泥厂场地内，建筑置于高填土方区。回填土厚度>20m，压滤厂房为多层钢筋砼框结构，渣浆池为圆型构筑物。因地基条件较差，设计全部采用人工挖孔桩桩基础，共计187颗，设计桩径为1m，成孔深度>22m，要求入岩为1～1.5m，桩身材料采用C30砼，护壁砼为C25，主筋保护层为40mm，桩径筋接头采用焊接接头，桩基安全等级为二级。

2.2．工程地质情况 因工程位于高填方区（松土区），业主末提供地质勘察报告书，根据相邻建筑开挖情况判断：该地点回填土大于22m，土质为粉质粘土，有大量地表水渗透，基岩为粉质泥岩。

合集下载

人工挖孔灌注桩混凝土施工方案

人工挖孔灌注桩混凝土施工方案

人工挖孔灌注桩混凝土浇筑施工方案一、工程概况本工程位xxxxx，基础设计等级为乙级，桩采用C30混凝土。

填方区采用人工挖孔桩，桩身砼采用C30,混凝土浇灌充盈系数不小于1.10，凿桩长度不小于100mm，桩尖进入第5层（卵石层）1.5米，桩顶标高为-0.900（图中注明的除外）。

桩身长度以实际开挖深度确定。

桩施工及质量检验应按<<建筑桩基技术规范>>（JGJ94-2008）执行，桩基安全等级为二级。

桩施工完成后，应按有关的规定进行小应变动测试验，以确保桩身质量。

桩的最终承载力特征值由静载荷试验确定。

本工程共有40根桩，其中直径1.0m的桩10根，直径1.5m的桩23根，直径1.8m的桩7根，主筋为18根三级钢16，加劲箍为三级钢16@2000。

二、施工准备1、施工技术准备：（1）组织有关人员熟悉图纸，参与图纸会审。

（2）对材料、人工、机械设备作好准备。

（3）及时做好施工用料计划安排及劳动力安排。

2、施工机具准备铁锹、吊桶、钢丝吊绳、上下软梯、串筒、导管、振捣棒、混凝土输送泵、潜水泵等。

三、施工工艺1、工艺流程钢筋笼制作与安装一-桩孔抽水及清底一-浇筑桩芯砼一-砼试件制作、养护。

2、钢筋笼制作与安放（1）钢筋笼制作①钢筋笼制作场地选择在施工现场内，且选择在钢筋笼运输和就位均较方便的场所。

②钢筋的种类，钢筋型号及规格尺寸必须符合要求。

③钢筋笼绑扎顺序：先将主筋等间距布置好，待固定好加劲箍后，再按规定的间距安设螺旋箍筋。

加劲箍与主筋之间的交叉点采用电弧焊点焊固定，螺旋箍筋与主筋之间采用绑扎固定。

④钢筋笼不作分段，纵筋为通长钢筋。

⑤钢筋笼的保护层厚度采用e6.5或e8钢筋在主筋外侧设圆弧状突起定位器。

（2）钢筋笼安放为了确保钢筋笼在吊运、下放过程中不变形，在钢筋笼成型过程中每隔2米加设e14加劲箍一道，加劲箍与主筋采用焊接连接。

经检查合格的钢筋笼，在送到孔内，就位时对准桩孔，吊直扶稳，缓慢下沉，避免碰撞孔壁。

人工挖孔灌注桩专项施工方案

人工挖孔灌注桩专项施工方案

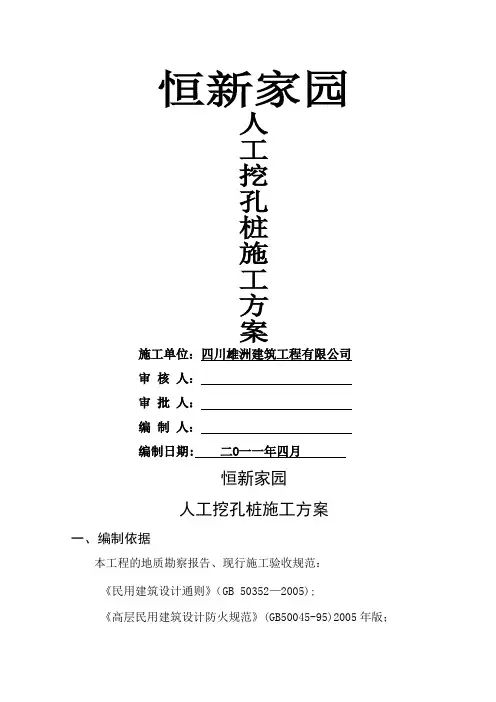

恒新家园人工挖孔桩施工方案施工单位：四川雄洲建筑工程有限公司审核人：审批人：编制人：编制日期: 二O一一年四月恒新家园人工挖孔桩施工方案一、编制依据本工程的地质勘察报告、现行施工验收规范：《民用建筑设计通则》（GB 50352—2005);《高层民用建筑设计防火规范》(GB50045-95)2005年版；《住宅设计规范》（GB50096—1999)2003年版；《城市居住区规划设计规范》(GB50180-93)；《建筑设计防火规范》GB50016-2006;《高层民用建筑设计防火规范》GB50045—959（2005年版）;《民用建筑电气设计规范》JGJ/T16—92；《建筑物电子信息系统防雷技术规范》GB50343-2004《火灾自动报警系统设计规范》GB50116-98;《夏热冬冷地区居住建筑节能设计标准》JGJ 134—2001、J 116-2001《民用建筑节能设计标准》 JGJ 26—95《民用建筑热工设计规范》 GB 50176-93《住宅建筑围护结构节能应用技术规程》G/TJ 108-206—2002《四川省夏热冬冷地区居住建筑节能设计标准》J 10147-2002《公共建筑节能设计标准》GB 50189-2005二、工程概况1、建筑概况该工程为恒新家园小区,其中沿街为四层商业建筑,用地内部为14层纯住宅车总建筑面积13001平方米（包含地下）,地上建筑面积10082平方米。
