1 / 6 中国的地形 第二课时
教学目标
1.掌握我国主要高原、盆地、平原的特征
2.地形构成特点地形多种多样,山区面积广大。
教学过程:
中国地形图或挂中国地形图挂图。
①分别让学生指出大兴安岭、太行山、巫山、横断山,并让他们说出各条山脉东西两侧的地形区名称。
②分别让学生指出天山、昆仑山让其说出其南北两侧的地形区名称。
③分别让学生指出太行山、武夷山、巫山让学生说其东西两侧行政区的名称。
④指出其它一些山脉让学生说出其所在的省级行政区的名称。
四大高原
名称
内容 青藏高原 某某高原 黄土高原 云贵高原
位
置 方位 西南部 北部 中部 西南
边界 昆仑山-祁连山-横断山-喜马拉雅山 大兴安岭-祁连山-长城 祁连山-太行山-长城-秦岭 某某全部、某某东部、某某西北部 word
2 / 6 特点 地高天寒、高原面起伏不大,冰川雪山广布,最大、最高 地势平坦,戈壁、沙漠广布,第二大 黄土深厚、沟壑纵横 地面崎岖、石灰岩广布
(教师引导) 为什么各个高原又有着如此大的差别,它们是怎么形成的呢?
引导学生看课本第31页“读一读“,在解释黄土高原成因的同时,简单介绍青藏高原、云贵高原的成因及其它特点,以激发学生研究自然的求知欲。
(教师引导承转)在第一、二阶梯上,除高原外,还有四大盆地。
(板书)(四)、四大盆地
(引导学生)指地形图,请学生想像盆地的形态。
学生回答。
(教师提问) 根据地形图,指出各盆地的外围山脉。
同时看课本第32页各盆地分布示意图,并对照“中国政区图”,判断各判断所在的省区。
学生讨论、回答。
(教师概括补充)
(投影)
名 称 塔里木盆地 准葛尔盆地 柴达木盆地 某某盆地
外围山脉 天山、昆仑山 阿尔泰山、天山 祁连山、昆仑山 邛崃山、大巴山、巫山
所在省区 某某南部 某某北部 某某西北部 某某东部
特 点 平坦,沙漠分布最大 平坦,沙漠广布 高原荒漠盆地,多盐湖 底部多丘陵,低山广布,西部有某某平原

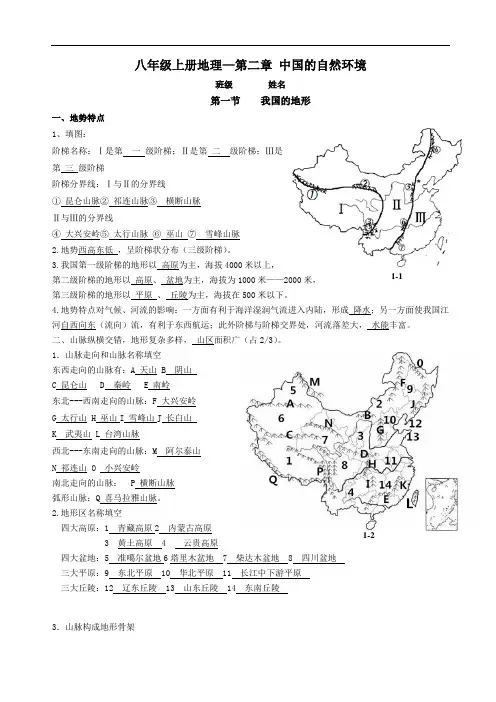

八年级上册地理—第二章
中国的自然环境
班级
姓名
第一节
我国的地形
一、地势特点
1、填图:
阶梯名称:Ⅰ是第
一
级阶梯;Ⅱ是第
二
级阶梯;Ⅲ是第
三
级阶梯
阶梯分界线:Ⅰ与Ⅱ的分界线
①
昆仑山脉②
祁连山脉③
横断山脉
Ⅱ与Ⅲ的分界线
④ 大兴安岭⑤ 太行山脉 ⑥ 巫山 ⑦ 雪峰山脉
2.地势西高东低 ,呈阶梯状分布(三级阶梯)。
3.我国第一级阶梯的地形以 高原为主,海拔4000米以上,
第二级阶梯的地形以 高原、 盆地为主,海拔为1000米——2000米,
第三级阶梯的地形以 平原 、 丘陵为主,海拔在500米以下。
4.地势特点对气候、河流的影响:一方面有利于海洋湿润气流进入内陆,形成 降水;另一方面使我国江河自西向东(流向)流,有利于东西航运;此外阶梯与阶梯交界处,河流落差大, 水能丰富。
二、山脉纵横交错,地形复杂多样, 山区面积广(占2/3)。
1.山脉走向和山脉名称填空
东西走向的山脉有:A 天山 B 阴山
C 昆仑山 D 秦岭 E 南岭
东北---西南走向的山脉:F 大兴安岭
G 太行山 H 巫山I 雪峰山J 长白山
K 武夷山 L 台湾山脉
西北---东南走向的山脉:M 阿尔泰山
N 祁连山 O 小兴安岭
南北走向的山脉: P 横断山脉
弧形山脉:Q 喜马拉雅山脉。
2.地形区名称填空
四大高原:1 青藏高原2 内蒙古高原
3 黄土高原 4 云贵高原
四大盆地:5 准噶尔盆地6塔里木盆地 7 柴达木盆地 8 四川盆地
三大平原:9 东北平原 10 华北平原 11 长江中下游平原
三大丘陵:12 辽东丘陵 13 山东丘陵 14 东南丘陵
3.山脉构成地形骨架
1-2 1-1
4. 地形区特征:
中小学教育
学习永无止境 第2课时 地势西高东低,呈阶梯状分布
【学习目标】
1、运用分层设色地形图,总结出我国地势呈阶梯状分布的特征以及各级阶梯的主要地形区,记住位于阶梯分界线的山脉名称。
2、理解我国的地势特征对其它自然地理要素及我国人民生产、生活的影响。
【学习重点】
我国的地势特征,以及各级阶梯的分界线。
【学习难点】
我国地势特征对其它自然地理要素及我国人民生产、生活的影响。
【学习过程】
位置优越
【自学导航】认真阅读教材,你能独立解决下列问题!
学法提示:采用阅读课本内容与地图相结合的方法,注意怎样阅读各种地形图,学会根据地图总结地形特点,学会在地图上准确判断方向,总结在地图中记住各种地理事物的名称和位置的方法。
1、看中国地形图,明确不同颜色代表的海拔高度,根据颜色的分布总结我国地势的特点。
2、读课本图2.9,观察我国的地势呈什么状分布。
3、完成28页活动1读图2.10,证实我国地势的特点,找出各级阶梯的分界线。
4、在地图上指出我国陆地海拔最高和最低的地方。
【交流展示】同桌或小组交流学习结果
【合作探究】师生共同研讨解决:
1、完成28页活动2。 中小学教育
学习永无止境
2、完成29页活动3
【我的收获】通过本节课的学习,你都有哪些收获
【学后质疑】你还有哪些不能解决和问题,说出来大家帮你一起解决
【同步演练】你对本节课的知识掌握得怎么样,快来检测一下
双基训练
一、选择题
1、我国地势的特点是 ( )
A、东高西低,呈三级阶梯状分布 B、南高北低,呈三级阶梯状分布
C、西高东低,呈两级阶梯状分布 D、西高东低,呈三级阶梯状分布
2、我国地势第二级阶梯上的地形类型主要是 ( )
A、山地和高原 B、山地和丘陵 C、丘陵和平原 D、高原和盆地
3、位于我国地势第二级阶梯上的地形单元是 ( )

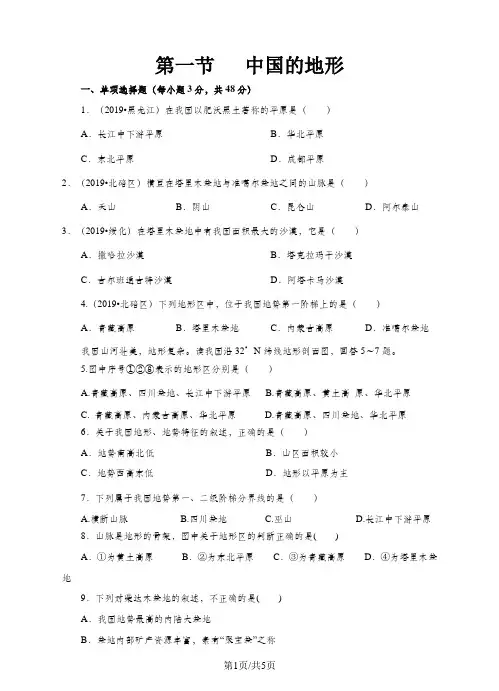

第1页/共5页 第一节 中国的地形
一、单项选择题(每小题3分,共48分)
1.(2019•黑龙江)在我国以肥沃黑土著称的平原是( )
A.长江中下游平原 B.华北平原
C.东北平原 D.成都平原
2.(2019•北碚区)横亘在塔里木盆地与准噶尔盆地之间的山脉是( )
A.天山 B.阴山 C.昆仑山 D.阿尔泰山
3.(2019•绥化)在塔里木盆地中有我国面积最大的沙漠,它是( )
A.撒哈拉沙漠 B.塔克拉玛干沙漠
C.古尔班通古特沙漠 D.阿塔卡马沙漠
4.(2019•北碚区)下列地形区中,位于我国地势第一阶梯上的是( )
A.青藏高原 B.塔里木盆地 C.内蒙古高原 D.准噶尔盆地
我国山河壮美,地形复杂。读我国沿32°N纬线地形剖面图,回答5~7题。
5.图中序号①②③表示的地形区分别是( )
A.青藏高原、四川盆地、长江中下游平原 B.青藏高原、黄土高 原、华北平原
C. 青藏高原、内蒙古高原、华北平原 D.青藏高原、四川盆地、华北平原
6.关于我国地形、地势特征的叙述,正确的是( )
A.地势南高北低 B.山区面积较小
C.地势西高东低 D.地形以平原为主
7.下列属于我国地势第一、二级阶梯分界线的是( )
A.横断山脉 B.四川盆地 C.巫山 D.长江中下游平原
8.山脉是地形的骨架,图中关于地形区的判断正确的是( )
A.①为黄土高原 B.②为东北平原 C.③为青藏高原 D.④为塔里木盆地
9.下列对柴达木盆地的叙述,不正确的是( )
A.我国地势最高的内陆大盆地
B.盆地内部矿产资源丰富,素有“聚宝盆”之称 第2页/共5页 C.盆地内部大部分为耕地
D.盆地位于青藏高原东北部的青海省
