220kV变电站一，二次设备故障处理及分析
摘要：变电站承担了升压输电和降压配电的重要作用，在整个电力网中扮演着重要的桥梁沟通作用，两端分别联系着发电厂和广大用户。日常运行中，变电系统特别容易受人为因素、自然灾害、人为外破、环境污染等各种因素的影响，导致出现各类故障。
关键词：220kV变电站；设备故障；处理
1变电一次设备故障的特点
变电一次设备时电源的接入、变压、配电、电能的输出雨点能保护的一种设备，是变电站进行正常运行的基础。由于操作不当、工作的负荷量大、检修不及时等因素，引起的变电一次设备故障。变电一次设备出现故障就会降低电能输出的质量，严重的可能会出现安全事件，因此，需要对变电一次设备的故障进行预测，提高设备的检测技术，提高设备的进行安全性，保障变电一次设备正常的运行。
2 220kV变电运行故障
2.1线路跳闸是220kV变电站 运行中常见的故障，它主要有输电线路故障、变电站内设备故障、人为因素等方面。输电线路故障通常有相间短路，接地，断线等。变电站内一次设备造成输电线路跳闸的原因有门型架构、阻波器引线断线或引线弧垂过大，造成短路或接地、隔离开关支持瓷瓶断裂等。变电站内二次设备故障造成输电线路跳闸的原因有，断路器偷跳、误动等原因。人为因素造成输电线路跳闸，操作人员误拉断路器、误碰带电设备、误入带电间隔、带负荷拉合隔离开关、带地线合隔离开关、带电合接地刀闸等原因。针对这些原因，运维人员应加强故障发生时的判别能力，做到及时，准确。同时在日常运行维护及操作中要严谨思考、严密操作，严格检查，严肃验证。提高设备的运行可靠性，提高系统的供电质量。
2.2主变压器跳闸主要原因有很多。有主变压器内部相间短路、匝间短路、绝缘油故障、主变三侧套管闪络、高中压侧避雷器接地、冷却系统故障、差动二次回路故障、主变中低压侧断路器拒动等原因造成变压器跳闸。在检查时工作人员要根据设备的动作情况。后台监控机、保护装置上显示报文，对故障进行分析判断，准确判断故障原因、性质及时采取有效措施，并且在日常维护工作中按规定对变压器进行定期检查。根据环境温度、负荷情况。对变压器声音、油色、油位、温度、冷却系统进行详细检查记录，以便及时了解和掌握主变运行情况，力争把故障消除在萌芽状态，保障主变的安全运行。
220kV变电站变电运行故障处理及探讨
随着电网建设的不断发展壮大，各种类型的变电站在运行过程中不可避免地会遇到各种各样的故障。处理好这些故障，不仅可以及时恢复电网的正常运行和稳定性，也可以提高变电站的安全性和可靠性。本文将针对220kV变电站变电运行故障处理进行探讨。
一、故障类型介绍
1. 断路器故障
断路器是变电站中的核心设备之一。经常会出现的故障类型为机构故障、触头烧蚀、开关失灵、运行不灵敏等问题。需要及时清理和维修，防止影响电网的正常运行。
变压器是变电站的重要组成部分，通过它来调整电网的电压等级。常见的故障类型有过载、短路、绝缘损坏等。需要及时排除故障，以免引起严重的事故和损失。
线路故障往往因为受到外界因素的干扰而发生。例如，路面工程施工时可能会不小心破坏电缆，导致线路跳闸。解决线路故障需要及时排除损坏源，必要时需要对受损部分进行修复或更换。
避雷器是变电站中的重要保护设备，可以保护变压器和电力设备不受雷击的侵害。常见的故障类型有防雷设备失效、绝缘击穿等。需要及时维修，确保设备的正常运行。
二、故障处理方法
在变电站遇到故障时，首先需要迅速确定故障类型。可以通过询问现场工作人员、查看监控系统或者使用故障检测装置来确定故障原因。
2. 采用适当的故障处理方法
针对不同的故障类型，可以采用不同的处理方法。例如，对于断路器故障，可以先对运行机构进行清洁和润滑，如果问题依然无法解决，需要进行更换；对于变压器故障，则需要根据具体情况进行维修或者更换；对于线路故障，需要首先查找受损部分，进行清理和修复。维修人员需要具备一定的专业知识和技能，对不同的设备和故障类型了解充分才能进行适当的处理。
3. 加强现场安全措施
在故障处理过程中，需要加强现场安全措施，防止因为操作不当而造成更大的损失或者危险。保持现场的清洁和通风，遵循专业的操作规范和安全操作规程。

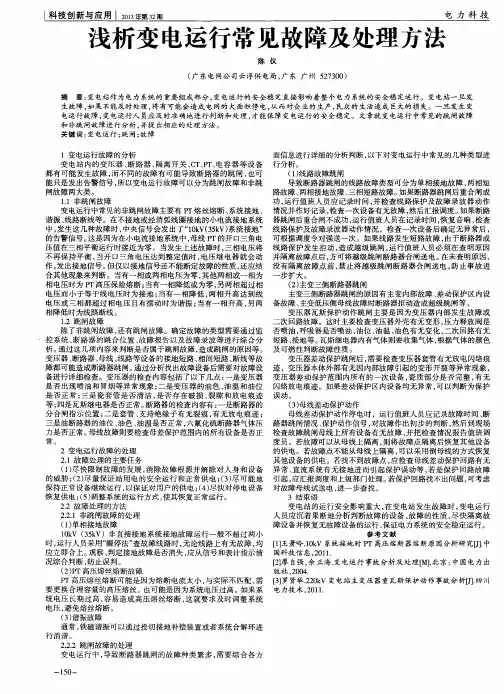

科技创新与应用ｌ ２０１３年第３２期 电力科技 浅析变电运行常见故障及处理方法
陈仪 （广东电网公司云浮供电局，广东广州５２７３００） 摘要：变电站作为电力系统的重要组成部分，变电运行的安全稳定直接影响着整个电力系统的安全稳定运行。变电站一旦发 生故障，如果不能及时处理，将有可能会造成电网的大面积停电，从而对企业的生产，民众的生活造成巨大的损失。一旦发生变 电运行故障，变电运行人员应及时准确地进行判断和处理，才能保障变电运行的安全稳定。文章就变电运行中常见的跳闸故障 和非跳闸故障进行分析，并提出相应的处理方法。 关键词：变电运行；跳闸；故障 １变电运行故障的分析 变电站内的变压器、断路器、隔离开关、ＣＴ、ＰＴ、电容器等设备 都有可能发生故障，而不同的故障有可能导致断路器的跳闸，也可 能只是发出告警信号，所以变电运行故障可以分为跳闸故障和非跳 闸故障两大类。 １．１非跳闸故障 变电运行中常见的非跳闸故障主要有 熔丝熔断、系统接地、 谐振、线路断线等。在不接地或经消弧线圈接地的小电流接地系统 中，发生这几种故障时，中央信号会发出了“１０ｋＶ（３５ｋＶ）系统接地” 的告警信号。这是因为在小电流接地系统中，母线 的开口三角电 压值在三相平衡运行时接近为零。当发生上述故障时，三相电压将 不再保持平衡，当开口三角电压达到整定值时，电压继电器就会动 作，发出接地信号。但仅以接地信号还不能断定故障的性质，还应结 合其他现象来判断。当有一相或两相电压为零，其他两相或一相为 相电压时为ＰｒＩ’高压保险熔断；当有一相降低或为零，另两相超过相 电压而小于等于线电压时为接地；当有一相降低，两相升高达到线 电压或三相都超过相电压且有摆动时为谐振；当有一相升高，另两 相降低时为线路断线。 １．２跳闸故障 除了非跳闸故障，还有跳闸故障。确定故障的类型需要通过监 控系统、断路器的跳合位置、故障报告以及故障录波等进行综合分 析。通过这几项内容来判断是否属于跳闸故障，造成跳闸的原因等。 变压器、断路器、母线、线路等设备的接地短路、相间短路、断线等故 障都可能造成断路器跳闸。通过分析找出故障设备后需要对故障设 备进行详细检查。变压器的检查内容包括了以下几点：一是变压器 是否出现喷油和冒烟等异常现象；二是变压器的油色、油温和油位 是否正常；三是瓷套管是否清洁，是否存在破损、裂隙和放电痕迹 等；四是瓦斯继电器是否正常。断路器的检查内容有：一是断路器的 分合闸指示位置；二是套管、支持绝缘子有无裂痕，有无放电痕迹； 三是油断路器的油位、油色、油温是否正常，六氟化硫断路器气体压 力是否正常。母线故障则要检查母差保护范围内的所有设备是否正 常。 ２变电运行故障的处理 ２．１故障处理的主要任务 （１）尽快限制故障的发展，消除故障根源并解除对人身和设备 的威胁；（２）尽量保证站用电的安全运行和正常供电；（３）尽可能地 保持正常设备继续运行，以保证对用户的供电；（４）尽快对停电设备 恢复供电；（５）调整系统的运行方式，使其恢复正常运行。 ２．２故障处理的方法 ２．２．１非跳闸故障的处理 （１）单相接地故障 １０ｋＶ（３５ｋＶ）非直接接地系统接地故障运行一般不超过两小 时，运行人员采用“瞬停法”查故障线路时，无论线路上有无故障，均 应立即合上。观察、判定接地故障是否消失，应从信号和表计指示情 况综合判断，防止误判。 （２） 高压熔丝熔断故障 高压熔丝熔断可能是因为熔断电流太小，与实际不匹配，需 要更换合理容量的高压熔丝。也可能是因为系统电压过高。如果系 统电压长期过高，容易造成高压熔丝熔断，这就要求及时调整系统 电压，避免熔丝熔断。 （３）谐振故障 通常，铁磁谐振可以通过投切接地补偿装置或者系统合解环进 行消谐。 ２．２．２跳闸故障的处理 变电运行中，导致断路器跳闸的故障种类繁多，需要综合各方 一１５Ｏ一 面信息进行详细的分析判断，以下对变电运行中常见的几种类型进 行分析。 （１）线路故障跳闸 导致断路器跳闸的线路故障类型可分为单相接地故障、两相短 路故障、两相接地故障、三相短路故障。如果断路器跳闸后重合闸成 功，运行值班人员应记录时间，并检查线路保护及故障录波器动作 情况并作好记录，检查一次设备有无故障，然后汇报调度。如果断路 器跳闸后重合闸不成功，运行值班人员在记录时间，恢复音响，检查 线路保护及故障录波器动作情况，检查一次设备后确定无异常后， 可根据调度令对强送一次。如果线路发生短路故障，由于断路器或 线路保护发生拒动，造成越级跳闸，运行值班人员必须在查明原因 并隔离故障点后，方可将越级跳闸断路器合闸送电。在未查明原因， 没有隔离故障点前，禁止将越级跳闸断路器合闸送电，防止事故进 一步扩大。 （２）主变三侧断路器跳闸 主变三侧断路器跳闸的原因有主变内部故障、差动保护区内设 备故障、主变低压侧母线故障时断路器拒动造成超级跳闸等。 变压器瓦斯保护动作跳闸主要是因为变压器内部发生故障或 二次回路故障。这时主要检查变压器外壳有无变形，压力释放阀是 否喷油，呼吸器是否喷油，油位、油温、油色有无变化，二次回路有无 短路、接地等。瓦斯继电器内有气体则要收集气体，根据气体的颜色 及可燃性判断故障性质。 变压器差动保护跳闸后，需要检查变压器套管有无放电闪络痕 迹，变压器本体外部有无因内部故障引起的变形开裂等异常现象， 变压器差动保护范围内所有的一次设备，瓷质部分是否完整，有无 闪络放电痕迹。如果差动保护区内设备均无异常，可以判断为保护 误动。 （３）母线差动保护动作 母线差动保护动作停电时，运行值班人员应记录故障时间、断 路器跳闸情况、保护动作信号，对故障作出初步的判断，然后到现场 检查故障跳闸母线上所有设备有无故障，并把检查情况报告值班调 度员。若故障可以从母线上隔离，则将故障点隔离后恢复其他设备 的供电。若故障点不能从母线上隔离，可以采用倒母线的方式恢复 其他设备的供电。若找不到故障点，应检查母线差动保护回路有无 异常、直流系统有无接地进而引起保护误动等，若是保护回路故障 引起，应汇报调度和上级部门处理。若保护回路找不出问题，可考虑 对故障母线试送电，进一步查找。 ３结束语 变电站的运行安全影响重大，在变电站发生故障时，变电运行 人员应沉着果断地分析判断故障的设备、故障的性质，尽快隔离故 障设备并恢复无故障设备的运行，保证电力系统的安全稳定运行。 参考文献 ［１］王箫吟．１０ｋＶ系统接地时 高压熔断器熔断原因分析研究［Ｊ］．中 国科技信息，２０１１． ［２］廖自强，余正海．变电运行事故分析及处理【Ｍ】．北京：中国电力出 版社．２０ｏ４． ［３］罗贤举．２２０ｋＶ变电站主变压器重瓦斯保护动作事故分析［Ｊ】．四川 电力技术．２０１１．
1 变电设备运行的常见故障原因和解决方法
变电运行是整个电力运输的重要组成部分，在整个电力资源运输中占据着非常重要的位置，近年来由于电力传输负荷量渐渐增加，变电运行设备的维护技术并没有得到很好的完善，使得变电运行设备的维护工作存在很多问题，在肯定程度上影响了电力资源的运输。为此，需要进一步完善变电运行设备的维护技术，保障电力资源的正常运输。
一、变电设备运行的常见故障
1.负载短路
假如消失负载短路的状况，那么在短时间内，巨大的电流流经变压器，使变压器内部的线圈绝缘漆烧毁，使变压器无法正常工作，严峻影响正常的变电工作。另外，变电设备假如接地也会造成短路，接地还会使得变压器中的油质发生转变，假如状况严峻设备就有烧毁的危急。所以，为了保证变压器的平安运行，防止短路，可以在变压器的两侧安装相应的防护装置。
2.电压过载
在发生极端天气的状况下，避雷设备的作用有所减弱，在户外的变压器就会由于雷击等因素瞬间接受超高压，导致变压器瞬间损毁，内部的结构发生损坏。此外，错误的操作断路器也会使得变压器两端的电压过高，影响正常工作。
3.电源故障
变电设备的正常运行需要稳定的供电电源，假如供电电源发生故 2 障，那么整个变电系统就会进入瘫痪的状态。在实际的工作中，电源消失问题的状况并不常见，但是假如电源一旦消失问题，就是危及整个变电系统的大问题，所以应当加强对供电电源的管理。
4.跳闸现象
在全部的设备故障中，跳闸问题最为常见，跳闸的状况可以分为三种：开关的错误操作会导致跳闸；越级跳闸；母线的跳闸。但是引发跳闸的缘由繁杂，需要进行详细的检查或者相应的表征才能发觉。
二、产生故障的缘由分析
1.监视缺陷
重要的变电运行设备都配有远程的监视设备，其目的是使工作人员能够随时把握设备的运行信息，以便在设备消失故障时能够准时发觉，并且制定相应的治理对策。然而，就目前的变电运行设备而言，对其的监视力度仍旧不够，一些较小的变电运行设备问题不能准时发觉处理，小问题经过长时间的积累就会导致大型设备的损坏，影响正常的变电。
