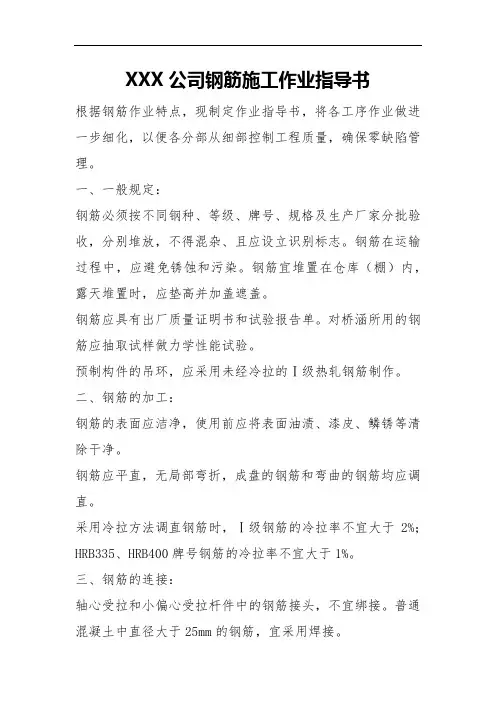

钢筋电渣压力焊作业指导书

XXX公司钢筋施工作业指导书

根据钢筋作业特点，现制定作业指导书，将各工序作业做进一步细化，以便各分部从细部控制工程质量，确保零缺陷管理。

一、一般规定：

钢筋必须按不同钢种、等级、牌号、规格及生产厂家分批验收，分别堆放，不得混杂、且应设立识别标志。钢筋在运输过程中，应避免锈蚀和污染。钢筋宜堆置在仓库（棚）内，露天堆置时，应垫高并加盖遮盖。

钢筋应具有出厂质量证明书和试验报告单。对桥涵所用的钢筋应抽取试样做力学性能试验。

预制构件的吊环，应采用未经冷拉的Ⅰ级热轧钢筋制作。

二、钢筋的加工：

钢筋的表面应洁净，使用前应将表面油渍、漆皮、鳞锈等清除干净。

钢筋应平直，无局部弯折，成盘的钢筋和弯曲的钢筋均应调直。

采用冷拉方法调直钢筋时，Ⅰ级钢筋的冷拉率不宜大于2%；HRB335、HRB400牌号钢筋的冷拉率不宜大于1%。

三、钢筋的连接：

轴心受拉和小偏心受拉杆件中的钢筋接头，不宜绑接。普通混凝土中直径大于25mm的钢筋，宜采用焊接。

钢筋的纵向焊接应采用闪光对焊（HRB500钢筋必须采用闪光对焊）。当缺乏闪光对焊条件时，可采用电弧焊、电渣压力焊、气压焊。钢筋的交叉连接，无电阻点焊机时，也右采用手工电弧焊。各种预埋件T形接头钢筋与钢板的焊接，与可采用预埋件钢筋埋弧压力焊。电渣压力焊只适用于竖向钢筋的连接，不能用作水平钢筋和斜筋的连接。钢筋焊接的接头型式、焊接方法、适用范围应符合现行《钢筋焊接及验收规程》（JGJ18）的规定。

钢筋焊接前，必须根据施工条件进行试焊，合格后方可正式施焊。焊工必须持考试合格证上岗。

钢筋接头采用搭接或帮条电弧焊时，宜采用双双面焊缝，双面焊缝困难时，可采用单面焊缝。

钢筋接头采用搭接电弧焊时，两钢筋搭接端部应预先折向一侧，使两接合钢筋轴线一致。接头双面焊缝的长度不应小于5d，单面焊缝的长度不应小于10d（d为钢筋直径）。

钢筋接头采用帮条电弧焊时，帮条应采用与主筋同级别的钢筋，其总截面面积不小于被焊钢筋的截面积。帮条长度，如用双面焊缝不应小于5d，如用单面焊缝不应小于10d（d为钢筋直径）。

电渣压力焊的施工方法及工艺流程

电渣压力焊是将两根钢筋安放成竖向对接形式，利用焊接电流通过两根钢筋端面间隙，在焊剂层下形成电弧过程和电渣过程。产生电弧热和电阻热，熔化钢筋，加压完成的一种方法。

1、电渣压力焊的施焊过程：

（1）引弧过程：采用铁丝圈引弧法，将铁丝放在下钢筋端头之间，高度约10mm，电流通过铁丝圈与上下钢筋端面的接触点形成短路引弧。

（2）电弧过程：靠电弧的高温作用，将钢筋端部的凸出部分不断烧化，同时将接口周围的焊剂溶化，形成一定深度的渣池。

（3）电渣过程：渣池形成一定深度以后，将上钢筋缓缓插入渣池中，此时电弧熄灭，进入电渣过程。电流直接通过渣池，产生大量电阻热，使渣池温度升到近200OC，将钢筋端头迅速而均匀熔化。

（4）顶压过程：当钢筋端头达到全截面熔化时，迅速将上钢筋向下顶压，将熔化的钢筋、熔渣挤出，同时切断电源，焊接完成。

2、焊接参数及时间：

（1）电渣压力焊焊接参数

钢筋直径 （mm） 焊接电流 （A） 焊接电压（V） 焊接通电时间（S） 电弧过程 u2·1 电渣过程 u2·2 电弧过程 t1 电渣过程 t2 14

200～220 35～45 22～27 12 3 16 200～250 14 4 18 250～300 15 5 20

300～350 17 5 22 350～400 18 6 25 400～450 35～45 22～27 21 6

（2）焊接过程中应注意事项： ①施工时，电源电压应稳定，当电源电压下降大于5%，小于8%时，应采取提高焊接变压器级数的措施；当大于或等于8%时，不得进行焊接。

②雨天、雪天不宜施焊，必须施焊时，应采取有效遮蔽措施，焊接后术冷却的接头不得碰到冰雪。当环境温度低于－20OC时，不得进行焊接。

③焊机应经常维护、保养和定期检修，确保正常使用。

④焊接夹具的上下钳口应夹紧于上下钢筋上，上下钢筋一经夹紧，不得晃动，上下钢筋中心应在同一条直线并宜将纵肋安放和焊接。

.

页脚



钢筋Ф16电渣压力焊

焊接工艺试验报告

编 号：DQHJ001

编 制：

技术人员： 批 准：

单 位：石化建设公司

日 期：

表B-1 焊接工艺试验报告目录

序号 报告名称 报告编号 页数

1 焊接工艺试验报告 DQHJ001 1

2 焊接工艺试验指导书 HJZD001 1

3 焊接工艺试验记录表 / 1

4 焊接工艺试验检验结果 / 1

5 焊接工艺作业指导书 / 2

焊接工艺试验报告

共 1 页第 1 页

工程（产品）名称 钢筋焊件 评定报告编号 DQHJ001

委托单位 石化建设公司 工艺指导书编号 HJZD001

项目负责人 依据标准 《钢筋焊接及验收规程》（JGJ 18-2003）

试样焊接单位 石化建设公司 施焊日期

焊工 宋成禹 资格代号 9005 级别 中级

母材钢号 HRB335 规格 Ф16 供货状态 甲供 生产厂家 西林

化 学 成 分 和 力 学 性 能

C

(%) Mn

(%) Si

(%) S

(%) P

(%) δs

(MPa) δb

(MPa) δ5

(%) Akv

(J)

标准 0.20 1.00~1.60 ≤0.55 ≤0.040 ≤0.040 ≮335 470~630 ≮21 ≮34

合格证 0.20 1.37 0.43 0.015 0.020 385 565 24 50 复验 \ \ \ \ \ \ \ \ \

碳含量 0.42% 1556CuNiVMoCrMCCnE

焊接材料 生产厂家 牌号 类型 直径

(mm) 烘干制度（℃×h） 备注

焊条 \ \ \ \ \ \

焊丝 \ \ \ \ \

焊剂或气体 莱芜 HJ-431 \ \ \

MH—36、40竖向钢筋电渣压力焊机使用说明书

（竖向钢筋埋弧对焊机）

一.用途与使用范围：

在高楼林立的当今世界，建筑业迅速发展、钢筋混凝土框架结构，箱型结构日益增多，大量钢筋需要现场对焊，MH—36、40型竖向钢筋电渣压力焊机是完成建筑工程中竖向钢筋焊接的理想设备，从而抛弃了旧工艺绑条焊、搭接焊、坡口焊等工艺。

该设备具有功效高，节省能源，节约钢筋，改善了工人的劳动环境，焊接质量高，而且可降低工程成本。

该焊接装置能对焊国产Φ14—Φ40的Ⅰ，Ⅱ，Ⅲ级钢筋（或进口钢筋），经大量试件抗拉实验结果表明，均符合“中华人民共和国城乡建设环境保护部颁布标准《钢筋焊接及验收规程》（JGJ18—84）的规定。

二.技术参数：

型号及参数 MH—36同体式 MH—36分体式 MH—40同体式 MH—40分体式

电源电压 单相380V 50HZ 380V

额定输入电流 102A 123A

可焊钢筋直径 Φ14—Φ36 Φ14—Φ40

空载电压 70—80V 67—70V

焊接电流种类 交流 交流

焊接时间 12S—40S 12S—45S

焊接电流 200A—610A 200A—750A

熔化量 20±5mm 20±5mm 全套重量 302Kg 314Kg

对接压力 〉3000N 〉3000N

机头重量 齿轮式8.6Kg 杠杆式10Kg
