＿ 技术专题／／ ， Ｎｅｔｗｏｒｋ Ｔｅｃｈｎｏｌｏｇｅ／／

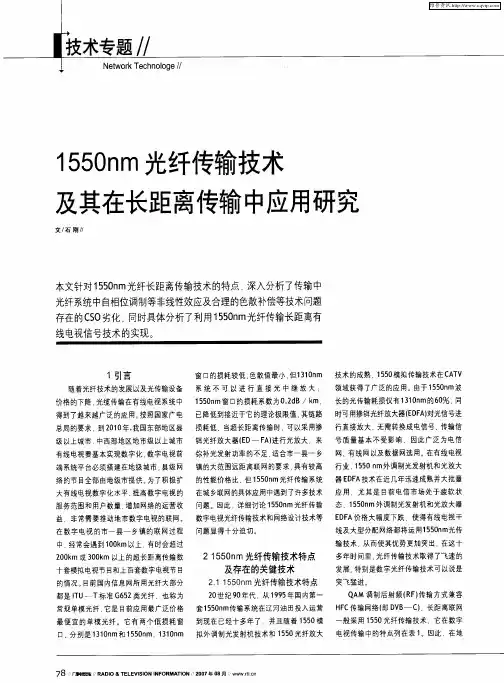

１ ５ ５０ ｎ ｍ光纤传输技术
及其在长距离传输中应用研究 文／石刚／／
本文针对１ ５５０ｎｍ光纤长距离传输技术的特点，深入分析了传输中 光纤系统中自相位调制等非线性效应及合理的色散补偿等技术问题 存在的ＣＳＯ劣化，同时具体分析了利用１５５０ｎｍ光纤传输长距离有 线电视信号技术的实现。
１引言 随着光纤技术的发展以及光传输设备 价格的下降，光缆传输在有线电视系统中 得到了越来越广泛的应用。按照国家广电 总局的要求，到２０１０年．我国东部地区县 级以上城市，中西部地区地市级以上城市 有线电视要基本实现数字化，数字电视前 端系统平台必须措建在地级城市，县级网 络的节目全部由地级市提供。为了积极扩 大有线电视数字化水平、提高数字电视的 服务范围和用户数量，增加网络的运营收 益．非常需要推动地市数字电视的联网。 在数字电视的市一县一乡镇的联网过程 中．经常会遇到１００ｋｍ以上，有时会超过 ２００ｋｍ或３００ｋｍ以上的超长距离传输数 十套模拟电视节目和上百套数字电视节目 的情况。目前国内信息网所用光纤大部分 都是ＩＴＵ—Ｔ标准Ｇ６５２类光纤，也称为 常规单模光纤，它是目前应用最广泛价格 最便宜的单模光纤。它有两个低损耗窗 １３，分别是１３１０ｎｍ和１ ５５０ｎｍ，１３１０ｎｍ 窗口的损耗较低，色散值最小，但１ ３１０ｎｍ 系统不可以进行直接光中继放大； １ ５５０ｎｍ窗口的损耗系数为０．２ｄＢ／ｋｍ， 已降低到接近于它的理论极限值，其链路 损耗低，当超长距离传输时，可以采用掺 铒光纤放大器（ＥＤ—ＦＡ）进行光放大，来 弥补光发射功率的不足，适合市一县一乡 镇的大范围远距离联网的要求，具有较高 的性能价格比，但１ ５５０ｎｍ光纤传输系统 在城乡联网的具体应用中遇到了许多技术 问题。因此，详细讨论１ ５５０ｎｍ光纤传输 数字电视光纤传输技术和网络设计技术等 问题显得十分迫切。 ２ １ ５５０ｎｍ光纤传输技术特点 及存在的关键技术 ２ １ １ ５５０ｎｍ光纤传输技术特点 ２０世纪９０年代，从１９９５年国内第一 套１ ５５０ｎｍ传输系统在辽河油田投入运营 到现在已经十多年了，并且随着１ ５５０模 拟外调制光发射机技术和１ ５５０光纤放大 技术的成熟，１ ５５０模拟传输技术在ＣＡＴＶ 领域获得了广泛的应用。由于１ ５５０ｎｍ波 长的光传输耗损仅有１ ３１０ｎｍ的６０％，同 时可用掺铒光纤放大器（ＥＤＦＡ）对光信号进 行直接放大，无需转换成电信号，传输信 号质量基本不受影响，因此广泛为电信 网、有线网以及数据网选用。在有线电视 行业，１ ５５０ ａｍ外调制光发射机和光放大 器ＥＤＦＡ技术在近几年迅速成熟并大批量 应用，尤其是目前电信市场处于疲软状 态．１ ５５０ｎｍ外调制光发射机和光放大器 ＥＤＦＡ价格大幅度下跌，使得有线电视干 线及大型分配网络都将运用１ ５５０ｎｍ光传 输技术，从而使其优势更加突出，在这十 多年时间里，光纤传输技术取得了飞速的 发展．特别是数字光纤传输技术可以说是 突飞猛进。 ＱＡＭ调制后射频（ＲＦ）传输方式兼容 ＨＦＣ传输网络（即ＤＶＢ—Ｃ），长距离联网 般采用１ ５５０光纤传输技术，它在数字 电视传输中的特点列在表１。因此，在地
半波长交流输电技术
光伏和风电等技术的发展促进了资源条件不是最好地区的集约式⼤规模开发，从⽽使超远距离、⼤功率电能的输送及其实施具
有⼴泛的意义和实⽤价值。
半波长交流输电 (Half Wavelength AC Transmission，HWACT) 是指输电的电⽓距离接近1个⼯频半波长，即3000 km (50Hz)
或2600 km (60Hz) 的超远距离的三相交流输电。⽆损情况下的半波长交流线路就像⼀台变⽐为-1的理想变压器，⾸端电压和
末端电压⼤⼩相同、相位相反。
交流输电本质上是波的传播过程。当线路⾜够长时，输电线路传输功率极限和沿线电压分布与短线路有显著的不同。忽略线路
损耗，线路的极限输送功率如公式(1)所⽰。
(1)其中，V1、V2为线路⾸末端电压，ZC为波阻抗，α为相位常数，l为线路长度，Pn为线路的⾃然功率。当αl=π/2时，线路的功
率极限为⾃然功率，当αl=π时，即电⽓距离为半波长，理想状态下稳态功率极限可达到⽆穷⼤，但实际的输送功率要受沿线
电压电流分布、线路绝缘⽔平和线路损耗等因素的制约。
半波长交流输电作为⼀种特殊的超长距离的交流输电⽅式，与常规交流输电（数百公⾥）相⽐，有⼀些截然不同的特性和显著
的优势：1) 全线⽆需安装⽆功补偿设备。线路本⾝并不产⽣或吸收⽆功功率，线路上的电压会随着线路负载的多少⽽⾃动调节，但
是线路两端电压始终保持相等。也就是说，⽆论负载的⼤⼩，线路⾸末端的电压幅值都保持⼀致，因此，不⽤安装⽆功补
偿设备。2) 全线⽆需设中间开关站。半波长输电技术因为没有⽆功补偿的需要、且具有良好的输送⼤功率的能⼒，从理论上讲不需
要设中间开关站，可以和直流输电⼀样实现真正的点对点输电或点对⽹输电。3) 输送能⼒强。有分析结果表明，从过电压限制、线路容量、电晕损耗等因素考虑，3000 km左右的特⾼压半波长交流输
电最⼤传输容量可以达到1.0~1.2倍的⾃然功率。半波长交流输电技术⽅案是⽀撑跨国、跨洲输电的有效途径之⼀，具有
Lora技术的功耗控制与低功耗设计
1.引言
随着物联网的快速发展，无线通信技术也迅猛进步。而作为物联网中最重要的一环，低功耗广域网（LPWAN）技术在连接各种物联设备并实现长达数年的电池寿命方面发挥着重要作用。Lora技术，也被称为长距离射频（LoRaWAN），是一种性能出色、功耗低、覆盖范围广的无线通信技术，成为众多物联网应用中的首选。
2.工作原理
Lora技术的工作原理相对简单，采用了被称为半双工的通信模式。它使用英特尔的开放式射频技术，通过一种自适应扩频调制方式，实现了超长距离、低功耗的数据传输。Lora技术采用了较低的数据速率，通常在0.3～50kbps之间，以提供更远的传输距离和更低的功耗。同时，该技术还基于闪电技术，即在发射器和接收器之间建立了一个独特的同步频率，在接收器只在特定时间窗口内开启来接收数据，从而实现了全天候的RSSI测试和无缝的跳频。
3.功耗控制方法
为了实现低功耗设计，Lora技术采用了一系列的功耗控制方法，包括以下几个方面：
3.1 时隙分级睡眠
在数据传输过程中，一个Lora节点只能处于活动模式或睡眠模式，而无法同时进行数据传输和接收。因此，根据节点的实际需求，可以通过时隙分级睡眠的方式来控制功耗。即根据节点附近是否有数据需要发送或接收来确定节点进入何种状态。在无数据传输的时候，节点将进入低功耗睡眠状态以节省能量。
3.2 自动重传 Lora技术在数据传输时，可以设置自动重传机制。当数据包传输失败时，节点将自动进行重传，以确保数据的可靠性。然而，为了进一步降低功耗，可以根据节点的需求，合理设置自动重传的次数。这样可以避免无谓的能量消耗，提高电池寿命。
3.3 睡眠模式的快速唤醒
为了在实现低功耗的同时实现快速响应，Lora技术采用了快速唤醒机制。节点在进入睡眠模式之前，将会选择一个合适的唤醒时间，并启用传输中断来快速唤醒节点。这种快速唤醒方式具有高效性和低功耗的特点，可以同时满足功耗和实时性的需求。
甚低频通信的 MSK与 MFSK性能比较分析
甚低频通信技术是一种应用于超长距离无线通信的技术，其工作频率位于30Hz到300Hz之间。在此频率范围内，甚低频通信技术具有穿透力强、适用于远距离无线通信等优点，但由于其传输速率较慢，因此需要一种高效的调制方式来实现数据传输。最常用的两种调制方式是MSK和MFSK，本文将对它们进行比较分析。
MSK（Minimum Shift Keying）调制方式是一种将数字信号转换为模拟信号的变换方法。它通过改变载波的相位来实现数字信号的传输。MSK调制在传输时将数据编解码后，采用不同的相位角度去划分两个不同的数字信号，从而实现数据的传输。它的优点是能够有效地降低频谱带宽，达到高速数据传输的目的，但也存在着一个缺点，即在新型的多接收器/多传输器网络中，它难以减少同步问题，也难以实现复杂的调制方式。
MFSK（Multiple Frequency Shift Keying）调制方式也是一种将数字信号转换为模拟信号的变换方法。它通过改变载波的频率来实现数字信号的传输。MFSK调制通常采用两种不同的频率，将数字信号编码成二进制数据，然后将这两种不同的频率作为载波频率，实现数据的传输。它的优点是可以通过选择适当的频率带宽来实现高速数据传输，同时还可以减少同步的问题。但是MFSK在频率选择方面有一定的局限性，会受到噪声的影响。
因此，从速度和可靠性角度来看，MSK和MFSK分别具有其独特的优点和缺点。在实际应用中，需要根据不同的情况来应用相应的调制方式。当需要高速传输数据时，MSK更加适用；而在传输距离较远或存在噪声的情况下，MFSK更加稳定可靠。此外，对于新型的多接收器/多传输器网络，需要考虑同步问题，因此MFSK更加适用。
在总体而言，MSK和MFSK都是基于相位或频率变化来实现数字信号的调制方式，其各自的优缺点与实际应用相关。未来，它们将继续拓展其应用领域，为超长距离无线通信提供更加完善的解决方案。在比较MSK和MFSK的性能时，需要考虑多个因素，包括调制复杂度、传输速率、频带利用率、噪声容忍度等。以下是一些相关数据及其分析：
