离心高压风机安装尺寸以及性能参数图
YUKI was compiled on the morning of December 16, 2020 9-19、9-26型高压离心风机
一、特性及应用
9-19、9-26型高压离心通风机，一般用于锻冶炉及高压强制通风，并广泛用于输送空气和其他不自燃的、对人体无害的、对钢铁材料无腐蚀性的气体。气体内不含粘性物质，所含尘土及硬质颗粒物不大于150mg/m3，气体温度不得超过80℃。
二、型式
9-19、9-26型高压离心通风机均可制成右旋转和左旋转两种型式。从电动机一侧正视，叶轮顺时针旋转称右旋风机，以“右”表示；叶轮逆时针旋转称左旋风机，以“左”表示。
风机的出口位置，以机壳的出风口角度表示。“左”、“右”均可制成0°、45°、90°、135°、180°、225°共六种角度。
风机的传动方式为A（～）和D（）两种。
三、结构特点
～主要有叶轮、机壳、进风口等部分配直联电动机组成，除具有上述部分外还有传动部分。
（1）、叶轮：9-19型风机叶片为12片，9-26型风机叶片为16，均属前向弯曲型叶片。叶轮扩压器外缘最高圆周速度不超过140m/s。叶轮成型后经静、动平衡校正，空气性能优良，效率高，运转平稳可靠。
（1）、叶轮：9-19型风机叶片为12片，9-26型风机叶片为16，均属前向弯曲型叶片。叶轮扩压器外缘最高圆周速度不超过140m/s。叶轮成型后经静、动平衡校正，空气性能优良，效率高，运转平稳可靠。
（2）、机壳：机壳是用优质钢板焊接而成的蜗形体。机壳做成整体，不能拆开。、的机壳制成两开式，沿中分水平面分为两半，用螺栓连接。
（3）、进风口：进风口制成收敛式流线型整体结构，装于风机的侧面；与轴向平行的截面为曲线形状，能使气体顺利进入叶轮，且损失较小。

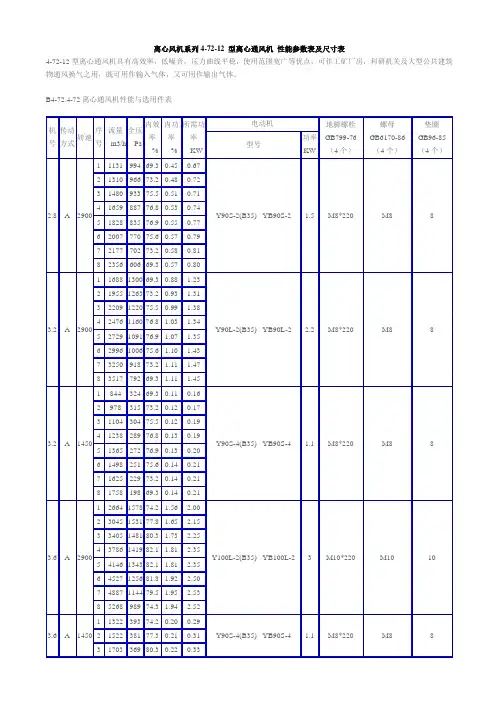

离心风机系列4-72-12 型离心通风机 性能参数表及尺寸表
4-72-12型离心通风机具有高效率，低噪音，压力曲线平稳，使用范围宽广等优点，可作工矿厂房，科研机关及大型公共建筑物通风换气之用，既可用作输入气体，又可用作输出气体。
B4-72.4-72离心通风机性能与选用件表
机号 传动方式 转速 序号 流量
m3/h 全压
Pa 内效率
% 内功率
% 所需功率
KW 电动机 地脚螺栓
GB799-76
（4个） 螺母
GB6170-86
（4个） 垫圈
GB96-85
（4个） 型号 功率KW
2.8 A 2900 1 1131 994 69.3 0.45 0.67
Y90S-2(B35)
YB90S-2 1.5 M8*220 M8 8 2 1310 966 73.2 0.48 0.72
3 1480 933 75.5 0.51 0.71
4 1659 887 76.8 0.53 0.74
5 1828 835 76.9 0.55 0.77
6 2007 770 75.6 0.57 0.79
7 2177 702 73.2 0.58 0.81
8 2356 606 69.3 0.57 0.80
3.2 A 2900 1 1688 1300 69.3 0.88 1.23
Y90L-2(B35)
YB90L-2 2.2 M8*220 M8 8 2 1955 1263 73.2 0.93 1.31
3 2209 1220 75.5 0.99 1.38
4 2476 1160 76.8 1.03 1.34
5 2729 1091 76.9 1.07 1.35
6 2996 1006 75.6 1.10 1.43
7 3250 918 73.2 1.11 1.47
8 3517 792 69.3 1.11 1.45
3.2 A 1450 1 844 324 69.3 0.11 0.16
4-72型离心通风机
一、风机的分类
风机按压力和作用分为通风机、鼓风机和压缩机。通风机的排气压力较小，不超过0.015MPa；鼓风机的排气压力稍大不超过0.2MPa；压缩机的排气压力最高从1～100MPa以上。
风机按其工作原理可分为以下几种：
1、离心风机，是气流轴向进入风机的叶轮后主要沿径向流动。这类风机根据离心作用的原理制成，产品包括离心通风机、离心鼓风机和离心压缩机。
2、轴流风机，是与风叶的轴同方向的气流（即风的流向和轴平行），如电风扇，空调外机风扇就是轴流方式运行风机。轴流式风机通常用在流量要求较高而压力要求较低的场合。这类风机包括轴流通风机、轴流鼓风机和轴流压缩机。
3、回转风机
回转风机是利用转子旋转改变气室容积而进行工作的。常见的品种有罗茨鼓风机、回转压缩机。
4、斜流（混流）风机
斜流（混流）风机风压系数比轴流风机高，流量系数比离心风机大。填补了轴流风机和离心风机之间的空白。同时具备安装简单方便的特点。
二、产品概述
4-72型离心通风机在我国是使用最早的风机，然而也是使用最普遍的风机。
4-72型离心风机是一款常见的抽风机产品，由于其使用效率高，广泛用于工矿厂房和民用建筑、大型公共建筑、发电厂等场所，还可以作为空气处理设施、热风循环设施的配套设备。目前市场上常用的有4-72-A式和4-72-C式两类别离心式风机。
4-72型离心风机为钢制离心风机，F4-72型离心风机为玻璃钢离心风机，B4-72型离心风机为防爆离心风机。
三、使用条件
1、输送的介质要求：输送的介质应为空气或气体无腐蚀性、不易燃易爆、不含粘性物质的气体，气体内所含尘土及硬物颗粒含量不大于150mg/m3。
2、输送的介质温度：标准风机输送的介质温度不大于80℃，增加散热轮时风机可长期输送200℃以下的介质。
3、不能在完全封闭没有空气流动的空间作抽风使用，会形成负压增加电机负载。

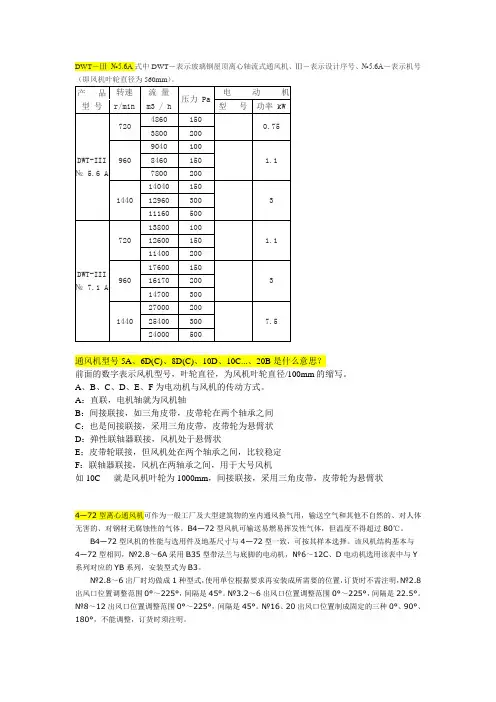

DWT－Ⅲ №5.6A式中DWT－表示玻璃钢屋顶离心轴流式通风机、Ⅲ－表示设计序号、№5.6A－表示机号（即风机叶轮直径为560mm）。
产
品
型 号 转速 流 量 压力 Pa 电 动 机
r/min
m3 / h 型 号 功率 kW
DWT-III
№ 5.6 A 720 4860 150 0.75 3800 200
960 9040 100
1.1 8460 150
7800 200
1440 14040 150
3 12960 300
11160 500
DWT-III
№ 7.1 A 720 13800 100
1.1 12600 150
11400 200
960 17600 150
3 16170 200
14700 300
1440 27000 200
7.5 25400 300
24000 500
通风机型号5A、6D(C)、8D(C)、10D、10C...、20B是什么意思？
前面的数字表示风机型号，叶轮直径，为风机叶轮直径/100mm的缩写。
A、B、C、D、E、F为电动机与风机的传动方式。
A：直联，电机轴就为风机轴
B：间接联接，如三角皮带，皮带轮在两个轴承之间
C：也是间接联接，采用三角皮带，皮带轮为悬臂状
D：弹性联轴器联接，风机处于悬臂状
E；皮带轮联接，但风机处在两个轴承之间，比较稳定
F：联轴器联接，风机在两轴承之间，用于大号风机
如10C 就是风机叶轮为1000mm，间接联接，采用三角皮带，皮带轮为悬臂状
4—72型离心通风机可作为一般工厂及大型建筑物的室内通风换气用，输送空气和其他不自然的、对人体无害的、对钢材无腐蚀性的气体。B4—72型风机可输送易燃易挥发性气体，但温度不得超过80℃。
B4—72型风机的性能与选用件及地基尺寸与4—72型一致，可按其样本选择。该风机结构基本与4—72型相同，№2.8～6A采用B35型带法兰与底脚的电动机，№6～12C、D电动机选用该表中与Y系列对应的YB系列，安装型式为B3。
