铝电解槽用干式防渗料的生产与应用

第２８卷第３期　２００６年９月　甘肃冶金　

ＧＡＮＳＵ　ＭＥＴＡＬＬＵＲＧＹ　ＶｏＩ．２８　Ｎｏ．３　Ｓｅｐ．，２００６　

文章编号：１６７２－４４６１（２００６）０３－０１１３－０３　

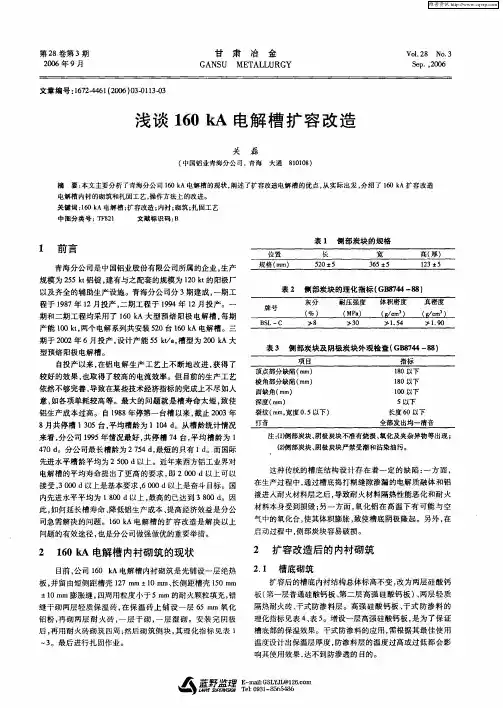

浅谈１６０　ｋＡ电解槽扩容改造　

关　

（中国铝业青海分公司，　磊　

青海大通８１０１０８）　

摘要：本文主要分析了青海分公司１６０　ｋＡ电解槽的现状，阐述了扩容改造电解槽的优点，从实际出发，介绍了１６０　ｋＡ扩容改造　电解槽内村的砌筑和扎固工艺，操作方法上的改进。　关键词：１６０　ｋＡ电解槽；扩容改造；内衬；砌筑；扎固工艺　中图分类号：ＴＦ８２１　文献标识码：Ｂ　

１　前言　

青海分公司是中国铝业股份有限公司所属的企业，生产　

规模为２５５　ｋｔ铝锭，建有与之配套的规模为１２０　ｋｔ的阳极厂　

以及齐全的辅助生产设施。青海分公司分３期建成，一期工　

程于１９８７年１２月投产，二期工程于１９９４年１２月投产。一　

期和二期工程均采用了１６０　ｋＡ大型预焙阳极电解槽，每期　

产能１００　ｋｔ，两个电解系列共安装５２０台１６０　ｋＡ电解槽。三　

期于２００２年６月投产，设计产能５５　ｋｔ／ａ，槽型为２００　ｋＡ大　

型预焙阳极电解槽。　自投产以来，在铝电解生产工艺上不断地改进，获得了　

较好的效果，也取得了较高的电流效率。但目前的生产工艺　

依然不够完善，导致在某些技术经济指标的完成上不尽如人　

意，如各项单耗较高等。最大的问题就是槽寿命太短，致使　

铝生产成本过高。自１９８８年停第一台槽以来，截止２００３年　

８月共停槽１　３０５台，平均槽龄为１　１０４　ｄ。从槽龄统计情况　

来看，分公司１９９５年情况最好，共停槽７４台，平均槽龄为１　

４７０　ｄ。分公司最长槽龄为２　７５４　ｄ，最短的只有１　ｄ。而国际　

先进水平槽龄平均为２　５００　ｄ以上。近年来西方铝工业界对　电解槽的平均寿命提出了更高的要求，即２　０００　ｄ以上可以　

接受，３　０００　ｄ以上是基本要求，６　０００　ｄ以上是奋斗目标。国　

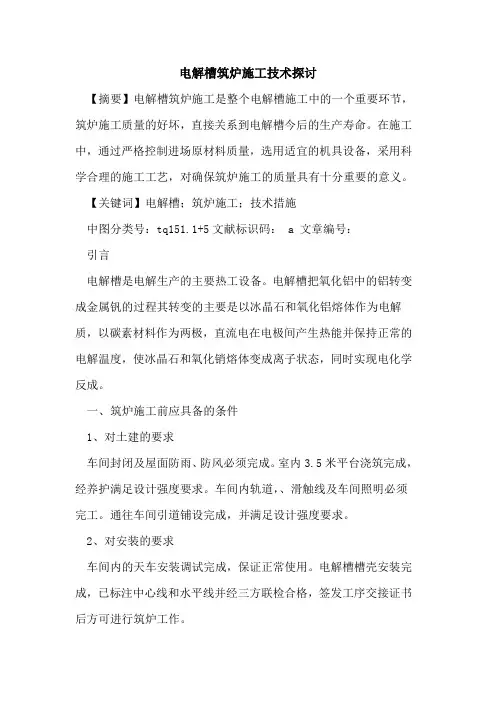

电解槽筑炉施工技术探讨

【摘要】电解槽筑炉施工是整个电解槽施工中的一个重要环节，筑炉施工质量的好坏，直接关系到电解槽今后的生产寿命。在施工中，通过严格控制进场原材料质量，选用适宜的机具设备，采用科学合理的施工工艺，对确保筑炉施工的质量具有十分重要的意义。

【关键词】电解槽；筑炉施工；技术措施

中图分类号：tq151.1+5文献标识码： a 文章编号：

引言

电解槽是电解生产的主要热工设备。电解槽把氧化铝中的铝转变成金属钒的过程其转变的主要是以冰晶石和氧化铝熔体作为电解质，以碳素材料作为两极，直流电在电极间产生热能并保持正常的电解温度，使冰晶石和氧化销熔体变成离子状态，同时实现电化学反成。

一、筑炉施工前应具备的条件

1、对土建的要求

车间封闭及屋面防雨、防风必须完成。室内3.5米平台浇筑完成，经养护满足设计强度要求。车间内轨道，、滑触线及车间照明必须完工。通往车间引道铺设完成，并满足设计强度要求。

2、对安装的要求

车间内的天车安装调试完成，保证正常使用。电解槽槽壳安装完成，已标注中心线和水平线并经三方联检合格，签发工序交接证书后方可进行筑炉工作。 3、对施工环境的要求

车间内的临时采暖完成，确保施工温度不低于+5、所使用的各种原材料的自然温度在0℃以上。方可进行施工。

4、对设备机具的要求

施工所需的各种设备机具应及时进入施工现场，按施工平面布置图就位，并进行设备的检查和试运转，确保施工中正常使用。

5、对施工人员的要求

参加施工的人员应提前学习施工方案、熟悉工程图纸及有关筑炉等规程并参与施工交底，通过实际培训，掌握操作技术要领。

6、对施工材料的要求：

筑炉材料必须有出厂合格证及材料化验单，根据材质的性质、保温程度、砌筑部位进行严格的挑选，分类堆放并表示明确。耐火砖砌筑时，应进行选砖。不同规格型号的砖、碳块挑选加工后，分类、分型号进行堆放，并做好标志牌，标志牌应标清型号、材质、代号、数量。碳块到货后应严格仔细检查，对于受潮、麻点、裂纹等缺陷超过规定标准的碳块严禁使用。钢棒糊及底糊到货后认真仔细检查，验收其生产日期是否在有效期（半年）内，成份含量是否符合标准，两种糊应分开堆放，并摆放整齐。所有的筑炉材料在堆放时要采取防潮措施，严禁受潮、雨淋、水侵，不能露天堆放。

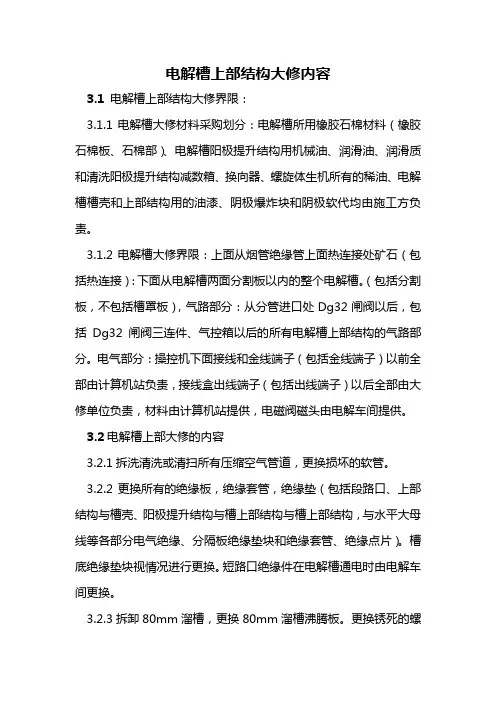

电解槽上部结构大修内容

3.1 电解槽上部结构大修界限：

3.1.1电解槽大修材料采购划分：电解槽所用橡胶石棉材料（橡胶石棉板、石棉部）、电解槽阳极提升结构用机械油、润滑油、润滑质和清洗阳极提升结构减数箱、换向器、螺旋体生机所有的稀油、电解槽槽壳和上部结构用的油漆、阴极爆炸块和阴极软代均由施工方负责。

3.1.2电解槽大修界限：上面从烟管绝缘管上面热连接处矿石（包括热连接）：下面从电解槽两面分割板以内的整个电解槽。（包括分割板，不包括槽罩板），气路部分：从分管进口处Dg32闸阀以后，包括Dg32闸阀三连件、气控箱以后的所有电解槽上部结构的气路部分。电气部分：操控机下面接线和金线端子（包括金线端子）以前全部由计算机站负责，接线盒出线端子（包括出线端子）以后全部由大修单位负责，材料由计算机站提供，电磁阀磁头由电解车间提供。

3.2电解槽上部大修的内容

3.2.1拆洗清洗或清扫所有压缩空气管道，更换损坏的软管。

3.2.2更换所有的绝缘板，绝缘套管，绝缘垫（包括段路口、上部结构与槽壳、阳极提升结构与槽上部结构与槽上部结构，与水平大母线等各部分电气绝缘、分隔板绝缘垫块和绝缘套管、绝缘点片）。槽底绝缘垫块视情况进行更换。短路口绝缘件在电解槽通电时由电解车间更换。

3.2.3拆卸80mm溜槽，更换80mm溜槽沸腾板。更换锈死的螺栓、螺母、垫圈。

3.2.4大修单位更换合格的打壳气缸、锤头、定容下料器机下寮港的气动换向阀。

3.2.5出铝气缸根据具体情况进行修复。

3.2.6拆卸阳极提升电机、电机抽芯清洗转子、定子，清洗电机轴承，装配时轴承加油润滑。

3.2.7拆卸阳极提升传动减速箱，打开减速箱盖，清洗齿轮箱、检查轴承、齿轮有无磨损，更换严重的齿轮或齿轮轴，更换轴承，按要求加装润滑油。

3.2.8拆卸换向器，清晰换向器箱，更换磨损严重的零部件可，按要求更换润滑油。

3.2.9拆卸清洗换传动轴连轴器，清洗链轮、链条，更换磨损严重的零部件。

ＮＯ．０６。２Ｏ１３　现代商贸工业　Ｍｏｄｅｒｎ　Ｂｕｓｉｎｅｓｓ　Ｔｒａｄｅ　Ｉｎｄｕｓｔｒｙ　２０１３年第Ｏ６期　

铝电解槽阴极内衬施工工艺改进　

金国祥　

（中国一冶集团工业炉公司，湖北武汉４３００８０）　

摘　要：通过对铝电解槽内衬易损部位的分析与探讨，对铝电解槽阴极内衬一些改进的施工工艺进行了介绍。　关键词：电解槽；阴极内衬；施工　中图分类号：ＴＢ　文献标识码：Ａ　文章编号：１６７２—３１９８（２０１３）０６—０１７３—０２　

０前言　

铝电解槽以冰晶石和氧化铝熔体作为电解质，以炭素　

材料作为两极，直流电经阳极导入电解液和铝液层，而后从　

阴极流出，直流电在电极间产生热能并保持正常的电解温　

度９００℃～９５０℃，使冰晶石和氧化铝熔融体变成离子状态，　

完成电化学反应，在阴极上析出液态金属铝。电解槽的阴　

极内衬既是析出铝液的贮存之处，又是电解过程的导体，这　

就要求阴极材料必须既具有良好的导电性，又具有较强抵　

抗熔融盐和金属铝液侵蚀的能力，为此，电解槽的阴极内衬　

主要以炭素材料为主，如：用半石墨质阴极炭块作为槽底的　

主要组成部分，施工过程中既要考虑到导电性即尽可能降　

低阴极砌体的电阻值，增强导电性能，又要考虑到砌体的致　

密性，增强砌体抗侵蚀性与抗渗透性。　

１　铝电解槽阴极内衬施工工艺介绍　

铝电解槽阴极内衬施工工艺流程如图ｌ所示。　

图１铝电解槽阴极内衬施工工艺流程　

由图１可以看出，电解槽的内衬施工工序较多，再加上　电解槽的改造一般是成批进行，从客观上要求阴极内衬的　

施工必须“流水线”进行，而“流水线”作业的一大特点就是　上下工序制约较强，一环紧扣一环，只要中间某一道工序不　

能顺利进行，就会导致下道工序的停工，从而造成延误工期　

与劳动力的闲置。　

２　铝电解槽阴极内衬渗铝状况与分析　

铝电解槽阴极内衬的受损程度直接影响到铝电解槽生　

产是否正常，电解槽的停产检修大部分与阴极内衬破损、槽　

底渗铝、槽底隆起、铝液铁含量上升等因素有关，停产检修
