使用arcgis10.2将CAD三维多段线转多段线

4。在Topology拓扑工具栏中选Map Topology
再在Shp文件上打勾Ok:
5。用Select Features
选择指针把线全部选中，这时Topology拓扑工具栏中的Construct Features选项为激活状态:
6。这时点击Construct Features来检查图中有无多余的线段和点与线分离的过远，多次输入0.1和0.2的值仔细调整。
7。调整好后选Editor编辑/Save Edits保存。
二、生成面：
8。打开ArcToolbox选Data Management Tools/Features/双击Feature To Polygon特性到面
在Input Features选中正在编辑的Shp文件，在Output Feature Class处输出文件名可改。点击Ok即可完成线面转换。
检查有错误，缺线等，可重做第6。

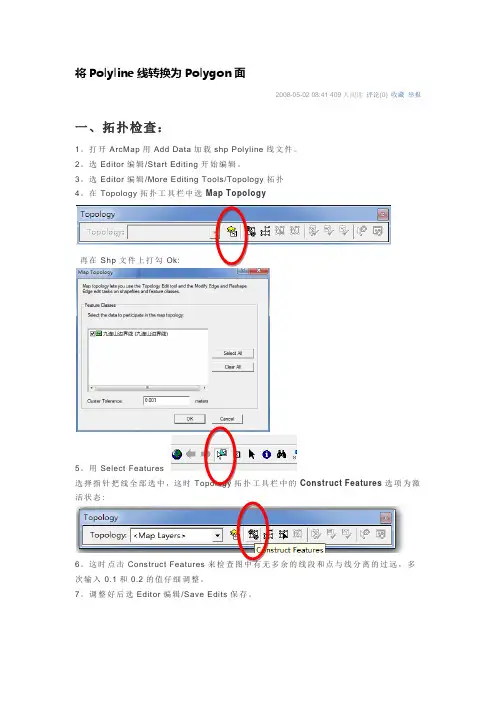

将Polyline线转换为Polygon面
2008-05-02 08:41409人阅读评论(0)收藏举报
一、拓扑检查：
1。打开ArcMap用Add Data加载shp Polyline线文件。
2。选Editor编辑/Start Editing开始编辑。
3。选Editor编辑/re Editing Tools/Topology拓扑

圆转多段线命令
圆转多段线命令是AutoCAD中的一种命令，可以将圆弧转换成多段线。

在AutoCAD中，圆弧是由圆心、半径和起始角度、终止角度确定的，而多段线则是由多个线段组成的。

因此，当需要将圆弧转换成多段线时，可以使用圆转多段线命令。

使用圆转多段线命令的步骤如下：
1. 输入命令'CIRCLE'，绘制一个圆弧。

2. 选择圆弧，输入命令'EXPLODE'，将圆弧分解成线段。

3. 输入命令'PLINE'，选择线段，生成多段线。

4. 在命令行中输入'F'，选择圆弧的填充方式。

5. 按照提示，选择填充样式和颜色。

6. 完成圆转多段线操作。

圆转多段线命令可以在AutoCAD中快速生成多段线，方便实用，适用于各种绘图需求。

- 1 -。

ArcGIS将部分要素图转换为CAD图教程详解备注：在arcgis中将地图要素和管线要素集成一起转换为cad时，请注意要素的来源地址及要素标识。

利用ArcGIS ArcToolBox中的提取（裁剪）及转换工具（转至CAD），为使数据更简便的导出，请使用批量处理，步骤如下：一、打开ArcMap地图，首先把想要导出的CAD要素进行裁剪，剪裁过程如下：1、打开需要裁剪的地图要素和管线要素，使其加载至同一mxd文档中。

2、新建一个面图层，点击开始编辑，编辑状态下，绘制面图层，此图层要求绘制的面为转至CAD的这个图层大小。

二、把面图层也加载至ArcMap中，然后进行数据要素裁剪。

1、打开ArcToolBox工具，找到分析工具中的提取工具中裁剪工具。

2、右键单裁剪工具，选择批处理功能，在输入要素中的空白栏中鼠标右键选择浏览，将要添加的要素添加至其中。

3、右键裁剪要素中的空白栏，选择浏览，找到新建的面要素图层，添加进来。

然后右键面要素选择填充，使其输入要素与裁剪要素相对应。

然后下边环境中输入工作空间，点击确定。

4、裁剪的要素会显示在内容列表中。

三、下一步我们将显示注记的图层标注要素，然后进行注记和要素导出至CAD。

1、在内容列表中找到要显示文字的要素图层，右键单机此图层，选择标记要素，然后对要素进行将标注转换为注记。

备注：ArcGIS 注记转出CAD注记首先需要做一个预处理：把ArcGIS注记转入到GDB 或者MDB数据库。

如果是需要把ArcGIS标注转注记的话，首先需要把要素类转入数据库。

2、把将要显示注记的要素，全部转换为注记之后。

选择ArcToolBox 工具中的转换工具，找到转为CAD中的要素转CAD，将注记及所有要素拉入至其中。

3、选择输出文件，输出类型，点击确定即可将我们需要导出的要素转换为CAD格式。

圆转多段线命令
在AutoCAD中，将圆转换为多段线的命令是“pline”。

您可以按照以下步骤进行操作：
1. 打开AutoCAD软件，创建一个新的绘图文件。

2.绘制一个圆形，选择“圆形”工具，在绘图区域中单击并按住鼠标左键，拖动以形成圆形，最后松开鼠标左键。

3. 选择“pline”命令，选择工具栏中的“绘图”->“多段线”。

4. 在命令提示区域中，输入“pline”，然后按下“Enter”键。

5.在绘图区域中选择圆形。

6.根据需要，指定多段线的属性，如线型、颜色、线宽等。

7. 完成多段线的绘制后，按下“Enter”键，退出“pline”命令。

这样，您就可以将圆形转换为多段线了。
