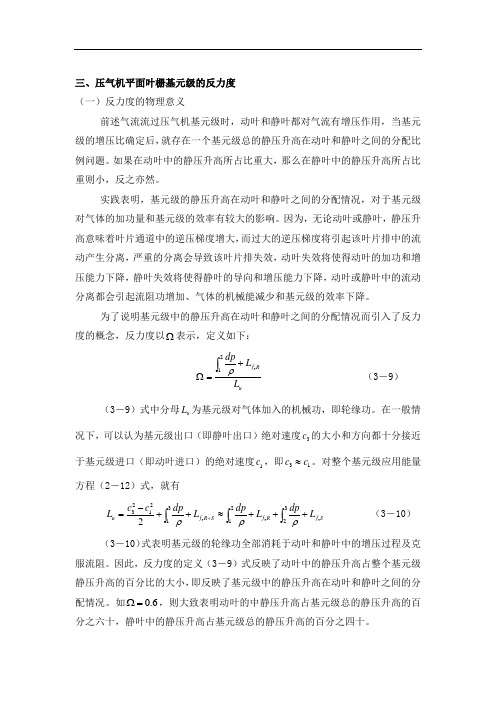

三、压气机平面叶栅基元级的反力度(一)反力度的物理意义前述气流流过压气机基元级时,动叶和静叶都对气流有增压作用,当基元级的增压比确定后,就存在一个基元级总的静压升高在动叶和静叶之间的分配比例问题。
如果在动叶中的静压升高所占比重大,那么在静叶中的静压升高所占比重则小,反之亦然。
实践表明,基元级的静压升高在动叶和静叶之间的分配情况,对于基元级对气体的加功量和基元级的效率有较大的影响。
因为,无论动叶或静叶,静压升高意味着叶片通道中的逆压梯度增大,而过大的逆压梯度将引起该叶片排中的流动产生分离,严重的分离会导致该叶片排失效,动叶失效将使得动叶的加功和增压能力下降,静叶失效将使得静叶的导向和增压能力下降,动叶或静叶中的流动分离都会引起流阻功增加、气体的机械能减少和基元级的效率下降。
为了说明基元级中的静压升高在动叶和静叶之间的分配情况而引入了反力度的概念,反力度以Ω表示,定义如下:u Rf L L dp ⎰∙+=Ω21ρ (3-9)(3-9)式中分母u L 为基元级对气体加入的机械功,即轮缘功。
在一般情况下,可以认为基元级出口(即静叶出口)绝对速度3c 的大小和方向都十分接近于基元级进口(即动叶进口)的绝对速度1c ,即13c c ≈。
对整个基元级应用能量方程(2-12)式,就有S f R f S R f u L dp L dp L dp c c L ∙∙∙+++≈++-=⎰⎰⎰+32213121232ρρρ (3-10) (3-10)式表明基元级的轮缘功全部消耗于动叶和静叶中的增压过程及克服流阻。
因此,反力度的定义(3-9)式反映了动叶中的静压升高占整个基元级静压升高的百分比的大小,即反映了基元级中的静压升高在动叶和静叶之间的分配情况。
如6.0=Ω,则大致表明动叶的中静压升高占基元级总的静压升高的百分之六十,静叶中的静压升高占基元级总的静压升高的百分之四十。
现代航空发动机压气机基元级的反力度范围一般在0.55~0.70之间。
轴流压气机设计流程轴流压气机设计压气机是航空发动机的核心部件,压气机内部流场存在很大的逆压梯度,有着高度的三维性、粘性及非线性和非定常性,而多级压气机还存在复杂的级间匹配,这些都使得压气机的设计难度很大,一直是发动机研制中的瓶颈技术。
一、压气机设计方法的发展一个世纪以来,伴随着气动热力学和计算流体力学的发展!轴流压气机的设计系统在不断进步,带动着压气机设计水平的提高。
20世纪初采用螺桨理论设计叶片;20-30年代采用孤立叶型理论设计压气机;30年代中期开始,由于叶栅空气动力学的发展和大量平面叶栅试验的支持,研制了一系列性能较高的轴流压气机;50年代开始采用二维设计技术,用简单径向平衡方程计算子午流面参数,叶片由标准叶型进行设计;70年代建立了准三维设计体系,流线曲率通流计算和叶片流动分析是这一体系的基础,可控扩散叶型等先进叶型技术开始得到应用;90年代初以来,以三维粘性流场分析为基础的设计体系促进了压气机设计技术的快速发展。
风扇/轴流压气机的设计体系以流动的物理模型发展为线索,以计算能力的高速发展为推动力,大致经历了一维经验设计体系、二维半经验设计体系、准三维设计体系、三维设计体系四个阶段。
并正在朝着压气机时均(准四维)和压气机非定常(四维)气动设计体系发展。
目前的压气机的设计体系大致可以分为四个阶段:初始设计、通流设计、二维叶型设计、三维叶型设计。
二、压气机设计体系1.初始设计这是一个建立压气机的基本轮廓的阶段,根据给定的流量、压比、效率、稳定裕度等参数,来确定压气机级数、级压比、效率、子午面流道、各排叶片数等,并可以进一步可估算重量。
而且整体设计的决策还要统筹风险、技术水平、时间和花费等。
初始设计主要依据一维平均流线计算程序进行计算,在给定设计点流量、压比、转速及转子进口叶尖几何尺寸的条件下,可确定压气机级数、轴向长度、并且优化载荷轴向分布,得到设计点在平均半径处的速度三角形和各级平均气动参数。
图1平面叶栅网格分布
数值模拟0km、10km和20km高度不同雷诺数条件下平面叶栅的气动性能,数值仿真计算工况如表2所示。
设置进口边界条件为速度,进口特征速度为20m/s。
由式(1)和式(2)可计算得到不同高度下的雷诺数。
萨特兰公式:
=1.7894×10-5(空气15°时的粘度)
雷诺数公式:
为气体密度,d为特征长度
图3给出了0km、10km以及20km的静压分布云图,攻角为-12°时压力面前缘位置存在较小的低压区,并且随着雷诺数减小,低压区面积增大,而高压区在叶片前缘的位置基本不变;攻角增至0°时,吸力面前缘出现低压区,
图4给出了不同雷诺数下的速度流线图。
由图可知,在较大负攻角与零攻角情况下,随着雷诺数的减小(飞行高度增大),吸力面尾缘分离区增大,可以看到在20km时出现明显的分离涡;在攻角为12°的情况下,吸力面尾缘在不同高度时均有清晰可见的分离涡,且随着雷诺数的降低,分离涡逐渐后移。
3结论
通过数值模拟分析不同高度下,雷诺数对对叶栅攻角损失性能和叶栅流场结构的影响,得出了以下几个结论:
①随着雷诺数减小,在-12°~12°攻角范围内,总压恢复系数整体逐渐降低,总压损失系数逐渐增大。
②攻角为-12°时压力面前缘位置存在较小的低压区,
表2仿真计算工况
图2不同高度下攻角与总压恢复系数的特性曲线图3平面叶栅的静压分布图图4平面叶栅的速度流线图
图1某增压发动机的Boost计算分析模型示意图
1.3发动机相关零部件尺寸参数定义
1.3.1空气滤清器
所建立的进排气系统模型中,空气滤清器的相关参数和特性如表2所示。

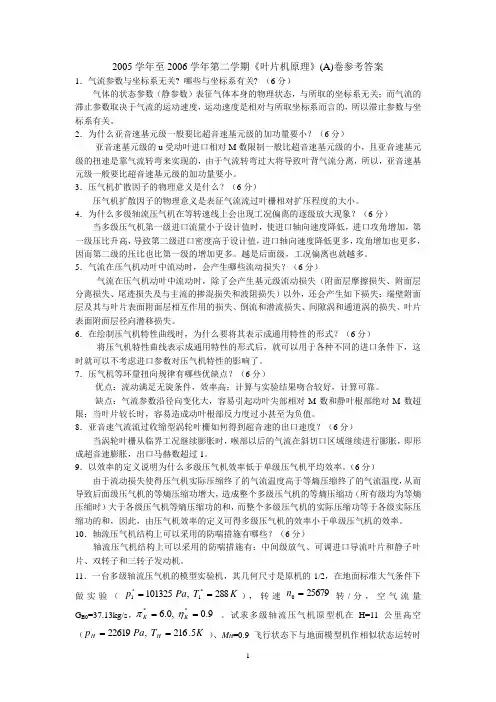

第一章1.压气机的分类方法有哪些?答:工质的流动方向:轴流式,离心式,斜流式,混合式工质压强提高的程度:风扇,通风机,鼓风机,压缩机工质的性质:气体:压气机,液体,泵2,离心式压气机和轴流式压气机各自的优缺点?,轴流式:优点:1,迎风面积小;2,适合于多级结构;3,高压比时效率高;4,流通能力强;5,在设计和研究方法上,可以采用叶栅理论。
缺点:叶片型线复杂,制造工艺要求高,以及稳定工况区较窄、在定转速下流量调节范围小等方面则是明显不及离心式压缩机。
离心式:优点:1,单级增压比高;2,结构简单、制造方便;3,叶片沾污时,性能下降小;4.,轴向长度小;5,稳定工作范围大。
缺点:3简述压气机的工作原理?工作叶片 扩张通道 对气流做工Lu 回收部分动能气流工作轮压强增加动能上升整流器压强增加流向调整第二章1、 什么是轴流压气机的基元级?为什么要提出基元级概念?答:○1基元级:用两个与压气机同轴并且半径差∆r →0的圆柱面,将压气机的一级在沿叶高方向截出很小的一段,这样就得到了构成压气机级的微元单位—基元级。
