TDDLTE常用定时器

  • 格式：docx
  • 大小：84.88 KB
  • 文档页数：8

一、接入类定时器
1.初始接入流程说明
主要受T300、T302定时器的影响：
UE RRC连接建立请求消息是由UE的RRC层发起，并向MAC层发出随机接
入指示以后，启动T300定时器，接收到RRC Connection Setup消息或RRC
Connection Reject消息，或NAS层指示终止RRC连接建立时停止; 如果T300
超时，则通知上层RRC连接建立失败, UE转入空闲模式。

网络在RRC连接拒绝时,会在RRC Connection Reject消息中同时向UE指示等
待时间（T302 时长），UE需等待T302指示的时间后，再发起下一次RRC连
接建立流程。
2.定时器参数介绍
① T300
【功能描述】
该参数表示UE侧控制RRC connection establishment过程的定时器。在UE发
送RRCConnectionRequest后启动。

在超时前如果：
1.UE收到RRCConnectionSetup或 RRCConnectionReject；
2.触发Cell-reselection过程；
3.NAS层终止RRC connection establishment过程。
则定时器停止。

如定时器超时，则UE重置MAC层、释放MAC层配置、重置所有已建立RBs
（Radio Bears）的RLC实体。并通知NAS层RRC connection establishment
失败。

【对网络质量的影响】
增加该参数的取值，可以提高UE的RRC connection establishment过程中随
机接入的成功率。但是，当UE选择的小区信道质量较差或负载较大时，可能增
加UE的无谓随机接入尝试次数。

减少该参数的取值，当UE选择的小区信道质量较差或负载较大时，可能减少
UE的无谓随机接入尝试次数。但是，可能降低UE的RRC connection
establishment过程中随机接入的成功率。

【取值范围】
ENUMERATED { ms100, ms200, ms300, ms400, ms600, ms1000,
ms1500,ms2000}

【取值建议】
1000ms

② T302
【功能描述】
T302用于控制eUTRAN拒绝UE的RRC连接建立到UE下一次发起RRC连
接建立过程的时间。UE接收RRCConnectionReject信息后得到其中的参数
waitTime，定时器T302的取值由waitTime决定。
【对网络质量的影响】
设置过大会造成UE RRC连接拒绝后限制时长过大，使本能够再次建立的RRC
不能及时被建立，影响用户感知。

【取值范围】
INTEGER (1..16)

【取值建议】
2s

二、掉线类定时器
1.无线链路失败检测流程
在UE进行无线链路检测时，当连续收到的下行失步指示（out of sync）个数等
于N310时,则会触发定时器T310的启动。

如果在T310持续过程中，连续又收到下行同步指示（in sync）个数等于N311
时，则停止T310定时器，指示链路同步已恢复。

如定时器T310 超时，则认为检测到无线链路失败，将触发RRC连接重建过程。

2.定时器参数介绍
① N310
【功能描述】
该参数表示接收连续“失步（out-of-sync）”指示的最大数目，达到最大数目后触
发T310定时器的启动。

【对网络质量的影响】
N310设置的越大，UE对RL失步的判断就越不敏感，可能造成本来不可用的
RL迟迟不能被上报RL失步进而无法触发后续的恢复或重建操作；该参数设置
过小，会造成不必要的RRC重建。
【取值范围】
ENUMERATED {n1, n2, n3, n4, n6, n8, n10, n20}

【取值范围】
n20

② T310
【功能描述】
UE的RRC层检测到physical layer problems时，启动定时器T310.该定时器运
行期间，如果无线链路恢复，则停止该定时器，否则一直运行。该定时超时，认
为无线链路失败。

【对网络质量的影响】
T310设置的越大，UE察觉RL下行失步的时间就越长，此时间内相关资源无法
及时释放，也无法发起恢复操作或响应新的资源建立请求，影响用户的感知。该
参数设置过小，会造成不必要的RRC 重建。

【取值范围】
ENUMERATED {ms0, ms50, ms100, ms200, ms500, ms1000, ms2000}

【取值建议】
1000ms

③ N311
【功能描述】
该参数用于设置停止T310定时器所需要收到的最大连续“in-sync”指示的个数

【对网络质量的影响】
N311设置的越大，越可以保证RL恢复下行同步的可靠性，但相应的也会增加
导致T310超时的风险，一旦T310超时，就会触发RL FAILURE原因的连接重
建流程；

【取值范围】
ENUMERATED {n1, n2, n3, n4, n5, n6, n8, n10}
【取值建议】
n1

三、切换类定时器
1. 切换流程
在“E-UTRAN内切换”和“切换入E-UTRAN 的系统间切换”的情况下，UE在收到
带有“mobilityControlInfo”的RRC连接重配置消息时启动T304定时器，在完成
新小区的随机接入后停止该定时器。

T304定时器超时后，UE需恢复原小区配置并发起RRC重建流程。

2. 定时器参数介绍
① T304 For Intra-Lte
【功能描述】
在“E-UTRAN内切换”和“切换入E-UTRAN的系统间切换”的情况下，UE在收到
带有“mobilityControlInfo”的RRC连接重配置消息时启动定时器，在完成新小区
的随机接入后停止定时器；定时器超时后UE需恢复原小区配置并发起RRC重
建请求

【对网络质量的影响】
用于系统内切换，该值设置过大会导致切换失败无法及时回退并发起RRC连接
重建过程

【取值范围】
ENUMERATED {ms50, ms100, ms150, ms200, ms500, ms1000,ms2000,
spare1}

【取值建议】
500ms
四、重建立类定时器
1. RRC连接重建立流程
RRC重建过程可以发生在：切换失败、无线链路失败、底层完整性保护失败和
RRC重配置失败这几种场景。

完整的RRC重建成功流程包括：UE发起重建，开始搜小区（包括找到合适小
区驻留，并发起RRC Connection Reestablishment Request），到UE最终发
送RRC Connection Reconfiguration Complete消息指示重建完成。

2. 定时器参数介绍
① T311
【功能描述】
T311用于UE的RRC连接重建过程，T311控制UE开始RRC连接重建到UE
选择一个小区过程所需的时间，期间UE执行cell-selection过程。

【对网络质量的影响】
设置值越大，UE进行小区选择过程中所被允许的时间越长， RRC Connection
Reestablishment过程越滞后；如果该参数设置过小，可能在某些链路可以被挽
救的情况下，却由于定时器设置不合理而进入IDLE状态，引起掉话，严重影响
用户感知。

【取值范围】
ENUMERATED {ms1000, ms3000, ms5000, ms10000, ms15000,ms20000,
ms30000}

【取值建议】
1000ms

② T301
【功能描述】
在UE上传RRCConnection ReestabilshmentRequest后启动。在超时前如果收
到UE收到RRCConnectionReestablishment或
RRCConnectionReestablishmentReject，则定时器停止。定时器超时，则UE
变为RRC_IDLE状态。

【对网络质量的影响】
增加该参数的取值，可以提高UE的RRC connection re-establishment过程中
随机接入的成功率。但是，当UE选择的小区信道质量较差或负载较大时，可能
增加UE的无谓随机接入尝试次数。减少该参数的取值，当UE选择的小区信道
质量较差或负载较大时，可能减少UE的无谓随机接入尝试次数。但是，可能降
低UE的RRC connection re-establishment过程中随机接入的成功率。

【取值范围】
ENUMERATED { ms100, ms200, ms300, ms400, ms600, ms1000,
ms1500,ms2000}

【取值建议】
600ms

合集下载

LTE定时器整理

LTE定时器整理

LTE定时器整理定时器1、T313定时器：1a、T313是连接模式下UE检测无线链路失败的定时器，在SIB1中广播。

b、当UE从L1检测到连续N313个失步指示后启动T313定时器。

当UE从L1检测到连续N315个同步指示后停止T313定时器。

c、一旦T313超时，UE上报原因值为RL FAILURE的CELL UPDATE消息通知RNC空中接口下行失步。

d、T313设置的过大，UE要较长时间才能察觉RL下行失步，此时间内相关资源无法及时释放，也无法发起恢复操作或响应新的资源建立请求。

e、T313设置的过小，很可能造成对RL偶而的闪断过于敏感，从而导致频繁对本可以迅速自我恢复的RL上报CELL UPDATE消息，造成系统不必要的消息处理和流程开销。

f、一般设置为3，单位为S2、N313计数器：a、N313表示连接模式下UE从L1层收到连续失步指示的最大次数，在SIB1中广播b、N313设置的越大，UE对RL失步的判断就越不敏感，可能造成本来不可用的RL迟迟不能被上报RL失步进而无法触发后续的恢复或重建操作c、N313设置的越小，越可以保证RL传输的可靠性，但相应的也会增加可恢复性RL闪断的误判，从而可能导致UE频繁的上报原因值为RL FAILURE的CELL UPDATE 消息；d、一般设置为10，单位为次；3、T314定时器：a、当RL下行失步满足无线链路失败准则，UE发送了原因值为RL FAILURE的CELL UPDATE消息后，若当前存在与T314定时器关联的无线承载，则UE需要启动T314定时器。

当小区更新过程完成后停止T314。

b、在业务对应的T314超时之前，如果由CELL UPDATE CONFIRM配置的无线链路建不成功，则还可以重发CELL UPDATE消息，进行无线链路的重建(重发CELL UPDATE消息和等待响应的保护机制由T302和N302联合完成)，基于此目的，配置T314应大于T302×N302。

TDD-LTE信令详解

TDD-LTE信令详解

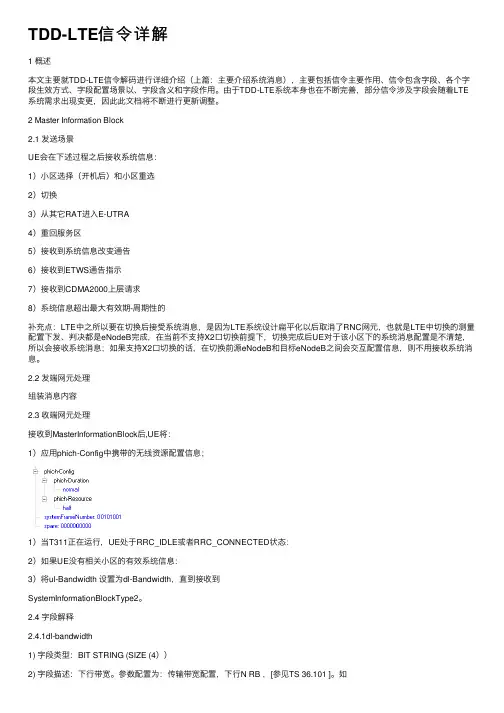

TDD-LTE信令详解1 概述本⽂主要就TDD-LTE信令解码进⾏详细介绍（上篇：主要介绍系统消息），主要包括信令主要作⽤、信令包含字段、各个字段⽣效⽅式、字段配置场景以、字段含义和字段作⽤。

由于TDD-LTE系统本⾝也在不断完善，部分信令涉及字段会随着LTE 系统需求出现变更，因此此⽂档将不断进⾏更新调整。

2 Master Information Block2.1 发送场景UE会在下述过程之后接收系统信息：1）⼩区选择（开机后）和⼩区重选2）切换3）从其它RAT进⼊E-UTRA4）重回服务区5）接收到系统信息改变通告6）接收到ETWS通告指⽰7）接收到CDMA2000上层请求8）系统信息超出最⼤有效期-周期性的补充点：LTE中之所以要在切换后接受系统消息，是因为LTE系统设计扁平化以后取消了RNC⽹元，也就是LTE中切换的测量配置下发、判决都是eNodeB完成，在当前不⽀持X2⼝切换前提下，切换完成后UE对于该⼩区下的系统消息配置是不清楚，所以会接收系统消息；如果⽀持X2⼝切换的话，在切换前源eNodeB和⽬标eNodeB之间会交互配置信息，则不⽤接收系统消息。

2.2 发端⽹元处理组装消息内容2.3 收端⽹元处理接收到MasterInformationBlock后,UE将：1）应⽤phich-Config中携带的⽆线资源配置信息；1）当T311正在运⾏，UE处于RRC_IDLE或者RRC_CONNECTED状态：2）如果UE没有相关⼩区的有效系统信息：3）将ul-Bandwidth 设置为dl-Bandwidth，直到接收到SystemInformationBlockType2。

2.4 字段解释2.4.1dl-bandwidth1) 字段类型：BIT STRING (SIZE (4））2) 字段描述：下⾏带宽。

参数配置为：传输带宽配置，下⾏N RB ，[参见TS 36.101 ]。

如n6与6个资源块对应，n15对应15个资源块等等Channel bandwidthBW Channel[MHz]1.4 3 5 10 15 20Transmission bandwidthconfiguration N RB6 15 25 50 75 1003) 现⽹举例：n100 。

LTEEPC相关定时器的梳理和解析

LTEEPC相关定时器的梳理和解析

1 无线侧常见定时器梳理：随机接入类：LTE中，UE的随机接入过程会受RRC层定时器T300、T302的影响。

而随机接入过程中自然也会牵扯MAC层，所以MAC也会有相应的定时器。

而这些定时器和计数器，一直都是理解上的难点，这里试图梳理和阐述。

首先，UE的RRC连接建立请求消息是由UE的RRC层发起，并向MAC层发出随机接入指示，此时，UE会启动T300定时器。

而当UE接收到RRC Connection Setup消息、或RRC Connection Reject消息、或UE的NAS层终止RRC连接建立时，T300定时器将终止；如果T300超时，则UE通知高层其RRC连接建立失败，并进入空闲态。

而RRC连接拒绝时，eNODEB会在RRC Connection Reject消息中携带等待定时器（T302），即在此RRC连接建立被次拒绝之后，UE需等待T302时间后才能发起下一次RRC 连接建立过程。

T300在UE发送RRC Connection Request后启动。

在T300定时器超时前，如果：1. UE收到RRCConnectionSetup或RRCConnectionReject；2. 触发Cell-reselection过程；3. NAS层终止RRC connection establishment过程；则T300定时器会停止。

增加T300的取值，可以提高UE的RRC连接建立成功率。

但是，当UE选择的小区信道质量较差或负载较大时，可能会增加UE无必要的随机接入的尝试次数，进而增加网络的负荷及UE的负担。

而减少该参数的取值，当UE选择的小区信道质量较差或负载较大时，可以减少UE的无谓随机接入尝试次数，但是，会降低UE的RRC connection establishment 过程中随机接入的成功率。

此参数，在3G的TDS/WCDMA中基本完全一样。

不解释。

T302该定时器用于控制enodeb拒绝UE的RRC连接建立、到UE下一次发起RRC连接建立之间的时长。

TD-LTE性能指标体系

TD-LTE性能指标体系

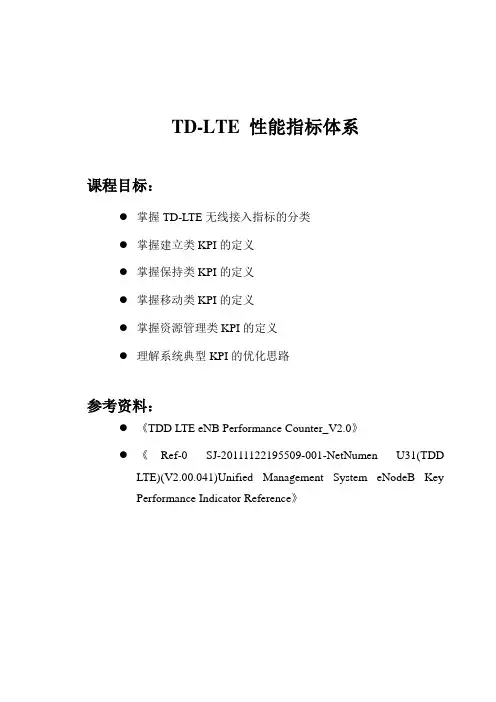

TD-LTE 性能指标体系课程目标：●掌握TD-LTE无线接入指标的分类●掌握建立类KPI的定义●掌握保持类KPI的定义●掌握移动类KPI的定义●掌握资源管理类KPI的定义●理解系统典型KPI的优化思路参考资料：●《TDD LTE eNB Performance Counter_V2.0》●《Ref-0 SJ-20111122195509-001-NetNumenU31(TDDLTE)(V2.00.041)Unified Management System eNodeB KeyPerformance Indicator Reference》目录第1章覆盖类指标 (1)1.1 RSRP (1)1.2 RS-CINR (1)1.3覆盖率 (2)第2章呼叫建立类指标 (3)2.1 RRC连接建立成功率（业务相关） (3)2.2 RRC连接建立成功率 (4)2.3 E-RAB建立成功率 (6)2.4无线接通率 (10)2.5 E-RAB建立阻塞率 (11)第3章呼叫保持类指标 (15)3.1 RRC连接异常掉话率 (15)3.2 E-RAB掉话率 (17)第4章移动性管理类指标 (19)4.1 eNB内切换成功率 (21)4.2 X2口切换成功率 (22)4.3 S1口切换成功率 (24)4.4系统间切换成功率(LTE<->CDMA) (26)4.5系统间切换成功率(LTE<->GSM) (27)4.6系统间切换成功率(LTE<->WCDMA) (27)4.7系统间切换成功率(LTE<->TD-SCDMA) (28)第5章质量类指标 (30)5.1 Attach时延 (30)5.2 UE从Idle态到Active态转换时延 (31)5.3用户面时延 (32)5.4系统内X2切换业务中断时间 (33)5.5系统内S1切换业务中断时间 (34)i5.6异系统切换业务中断时间 (34)5.7上行误块率 (35)5.8下行误块率 (35)5.9上行MAC PDU残余误块率 (36)5.10下行MAC PDU残余误块率 (37)第6章系统资源类指标 (38)6.1流量指标 (38)6.1.1 eNB S1接口发送业务数据量 (38)6.1.2 eNB S1接口接收业务数据量 (38)6.1.3 eNB S1接口IP层发送数据量 (39)6.1.4 eNB S1接口IP层接收数据量 (39)6.1.5 X2接口流量 (40)6.1.6 MAC层吞吐量 (40)6.1.7 PDCP层SDU比特率 (41)6.2无线资源利用率 (43)6.2.1 PUSCH PRB平均利用率 (43)6.2.2 PDSCH PRB平均利用率 (43)6.2.3 PRACH资源平均利用率 (44)6.2.4小区载频发射功率最大\平均利用率 (44)6.2.5寻呼拥塞率 (45)-ii-第1章覆盖类指标知识点●提示本节含盖的知识点●1.1 RSRP表1-1RSRP1.2 RS-CINR表1-2RS-CINR11.3 覆盖率表1-3覆盖率-2-第2章呼叫建立类指标呼叫成功率反映LTE系统性能最重要的指标之一，也是运营商十分关注的指标之一。
