ansys经典例题

  • 格式：doc
  • 大小：608.50 KB
  • 文档页数：29

ANSYS及其工程应用大作业 1． 如图所示三维实体支架，材料的弹性模量为200GPa，支架由两个圆孔的内表面固定，在支架表面承受1000N/cm2的均匀压力荷载，要求绘制变形后形状，找出模型的应力－应变分布规律，试分析最有可能发生屈服的位置。（给出命令流清单及相关结果图）

2． 图示的屋顶桁架的横截面积为21.5in2,由绿枞木构成，弹性模量为1.9×106 lb/in2。用ansys计算每个结合点的位移、每个杆的应力以及支座处的反作用力，并验证得出的结果。（给出命令流清单及相关结果图）

3． 图示为带方孔（边长为120mm）的悬臂梁，其上受部分均布载荷（p=10Kn/m）作用，试采用一种平面单元，对图示两种结构进行有限元分析，并就方孔的布置进行分析比较，如将方孔设计为圆孔，结果有何变化？（板厚为1mm，材料为钢） 4． 如图（a）所示简支吊车梁，梁上有移动荷载以1.0s/m的速度从梁的一端移动到另一端，计算在此过程中吊车梁的位移和应力响应。其中，梁材料为钢材，弹性模量为2.0×1011Pa，波松比为0.3，密度为7800kg/m3，采用焊接“工”字型组合截面，如图（b）所示，其中W1=150mm，W2=300mm，T1=20mm，T2=10mm。

(a) (b) 5． 如图所示，一根直的细长悬臂梁，一端固定一端自由。在自由端施加P=1lb的载荷。弹性模量=1.0e4psi，泊松比=0.0；L=100in，H=5in，B=2in；对该悬臂梁做特征值屈曲分析，并进行非线性载荷和变形研究。研究目标为确定梁发生分支点失稳（标志为侧向的大位移）的临界载荷。 6． 请用Ansys中的三维梁单元为下图所示结构的各部分设计横断面尺寸。要求用空心管。该结构用于支撑红绿灯，它所承受的风力为80mile/hour, 红绿灯灯箱重10kg。请写一份简要报告，叙述自己的最终设计。

计算分析报告应包括以下部分： A、 问题描述及数学建模； B、 有限元建模（单元选择、结点布置及规模、网格划分方案、载荷及边界条件处理、求解控制） C、 计算结果及结果分析（位移分析、应力分析、正确性分析评判） D、 多方案计算比较（结点规模增减对精度的影响分析、单元改变对精度的影响分析、不同网格划分方案对结果的影响分析等）

ANSYS及其工程应用大作业 7． 如图所示三维实体支架，材料的弹性模量为200GPa，支架由两个圆孔的内表面固定，在支架表面承受1000N/cm2的均匀压力荷载，要求绘制变形后形状，找出模型的应力－应变分布规律，试分析最有可能发生屈服的位置。（给出命令流清单及相关结果图）

分析：（1）命令流。 /PREP7 ET,1,SOLID95 WPSTYLE,,,,,,,,1 wpstyle,0.5,0.5,0,8,0.003,0,0,,5 BLOCK,0,5,0,8,0,1, /VIEW,1,1,1,1 /ANG,1 /REP,FAST CYL4,2.5,1.25,0.5, , , ,1 CYL4,2.5,6.75,0.5, , , ,1 SAVE VSBV, 1, 2 VSBV, 4, 3 SAVE /REPLOT wpoff,0,0,1 BLC4,1.25,2.75,2.5,2.5,6 SAVE wpoff,1.25,2.75,6 BLC4,0,0,2.5,2.5,2.5 BLC4,2.5,0,6,2.5,2.5 SAVE CSYS,0 WPAVE,0,0,0 CSYS,0 FLST,2,2,6,ORDE,2 FITEM,2,1 FITEM,2,-2 VADD,P51X SAVE FLST,2,3,6,ORDE,2 FITEM,2,3 FITEM,2,-5 VGLUE,P51X NUMMRG,KP, , , ,LOW SAVE AFILLT,34,2,1, LPLOT /AUTO,1 /REP,FAST FLST,2,3,4 FITEM,2,38 FITEM,2,63 FITEM,2,65 AL,P51X FLST,2,3,4 FITEM,2,37 FITEM,2,68 FITEM,2,64 AL,P51X FLST,2,5,5,ORDE,5 FITEM,2,2 FITEM,2,11 FITEM,2,15 FITEM,2,24 FITEM,2,-25 VA,P51X VPLOT /REPLOT,RESIZE WPSTYLE,,,,,,,, MPTEMP,,,,,,,, MPTEMP,1,0 MPDATA,EX,1,,2e11 MPDATA,PRXY,1,,0.3 FLST,5,4,6,ORDE,2 FITEM,5,1 FITEM,5,-4 CM,_Y,VOLU VSEL, , , ,P51X CM,_Y1,VOLU CMSEL,S,_Y CMSEL,S,_Y1 VATT, 1, , 1, 0 CMSEL,S,_Y CMDELE,_Y CMDELE,_Y1 ESIZE,0,10, MSHAPE,1,3D MSHKEY,0 FLST,5,4,6,ORDE,2 FITEM,5,1 FITEM,5,-4 CM,_Y,VOLU VSEL, , , ,P51X CM,_Y1,VOLU CHKMSH,'VOLU' CMSEL,S,_Y VMESH,_Y1 CMDELE,_Y CMDELE,_Y1 CMDELE,_Y2 FINISH /SOL ANTYPE,0 FLST,2,4,5,ORDE,4 FITEM,2,9 FITEM,2,-10 FITEM,2,13 FITEM,2,-14 /GO DA,P51X,ALL, /VIEW,1,1,1,1 /ANG,1 /REP,FAST APLOT /PNUM,ELEM,0 /REPLOT FLST,2,1,5,ORDE,1 FITEM,2,31 /GO FLST,2,1,5,ORDE,1 FITEM,2,31 /GO SFA,P51X,1,PRES,1000 /STATUS,SOLU SOLVE FINISH /POST1 SET,FIRST /EFACET,1 PLNSOL, U,SUM, 0,1.0

（2）有关结果图。 应力与应变云值图 变形前后的形状图 （3）结果分析。 从上面的应力与应变的云图可以得出，这种实体应力与应变基本符合弹性线性变化，两者成正比关系。实体可能发生的屈服位置是与带有圆孔矩形的接触面上，最容易发生破坏。这里受到剪，弯，扭的共同的作用，所以易破坏。

8． 图示的屋顶桁架的横截面积为21.5in2,由绿枞木构成，弹性模量为1.9×106 lb/in2。用ansys计算每个结合点的位移、每个杆的应力以及支座处的反作用力，并验证得出的结果。（给出命令流清单及相关结果图） 分析：（1）命令流。

/PREP7 ET,1,LINK1 R,1,21.5 MP,EX,1,1.9E6 K,1,0,0,0 K,2,8.7,0,0 K,3,15.3,0,0 K,4,24,0,0,0 K,5,6,2.2,0 K,6,12,4.4,0 K,7,18,2.2,0 L,1,2 L,2,3 L,3,4 L,1,5 L,5,6 L,6,7 L,7,4 L,2,5 L,2,6 L,3,6 L,3,7 ESIZE,,1 LMESH,ALL FINISH /DIST,1,1.08222638492,1 /REP,FAST /DIST,1,0.924021086472,1 /REP,FAST /SOLU D,1,ALL D,4,ALL F,1,FY,-250 F,4,FY,-250 F,5,FY,-250 F,6,FY,-250 F,7,FY,-250 SOLVE FINISH /POST1 PLDISP,1 PLNSOL,U,SUM PRNSOL,U,COMP PRRSOL FINISH /REPLOT,RESIZE /REPLOT,RESIZE SAVE FINISH ! /EXIT,MODEL (2)有关结果图。 每个杆的应力云图 （3）支座反力： NODE FX FY 1 928.98 625.00 4 -928.98 625.00 每个结点的位移 NODE UX UY UZ USUM 1 0.0000 0.0000 0.0000 0.0000 2 0.19966E-04-0.93887E-03 0.0000 0.93908E-03 3 -0.19966E-04-0.93887E-03 0.0000 0.93908E-03 4 0.0000 0.0000 0.0000 0.0000 5 0.12775E-03-0.84343E-03 0.0000 0.85305E-03 6 0.22860E-18-0.88762E-03 0.0000 0.88762E-03 7 -0.12775E-03-0.84343E-03 0.0000 0.85305E-03

MAXIMUM ABSOLUTE VALUES NODE 7 3 0 3 VALUE -0.12775E-03-0.93887E-03 0.0000 0.93908E-03 轴应力与轴力

STAT CURRENT CURRENT ELEM S-AXIS N-AXIS

合集下载

ANSYS实例分析75道(含结果)

ANSYS实例分析75道(含结果)

ANSYS实例分析75道(含结果)【【ANSYS算例算例】】3.4.2(1)基于图形界面的桁架桥梁结构分析基于图形界面的桁架桥梁结构分析(stepbystep)下面以一个简单桁架桥梁为例，以展示有限元分析的全过程。

背景素材选自位于密执安的“OldNorthParkBridge“(1904-1988)，见图3-22。

该桁架桥由型钢组成，顶梁及侧梁，桥身弦杆，底梁分别采用3种不同型号的型钢，结构参数见表3-6。

桥长L=32m,桥高H=5.5m。

桥身由8段桁架组成，每段长4m。

该桥梁可以通行卡车，若这里仅考虑卡车位于桥梁中间位置，假设卡车的质量为4000kg，若取一半的模型，可以将卡车对桥梁的作用力简化为P1，P2和P3，其中P1=P3=5000N,P2=10000N，见图3-23。

图3-22位于密执安的“OldNorthParkBridge“(1904-1988)图3-23桥梁的简化平面模型(取桥梁的一半)表3-6桥梁结构中各种构件的几何性能参数构件惯性矩m4横截面积m2顶梁及侧梁桥身弦梁底梁解答解答以下为基于ANSYS 图形界面(GraphicUserInterface,GUI)的菜单操作流程。

(1)进入进入ANSYS（设定工作目录和工作文件）（设定工作目录和工作文件）程序程序→→ANSYS→→ANSYSInteractive→→Workingdirectory（设置工作目录）→Initialjobname（设置工作文件名）:TrussBridge→→Run→→OK(2)设置计算类型设置计算类型：Preferences…→→Structural→→OK(3)定义单元类型定义单元类型ANSYSMainMenu：Preprocessor→→ElementType→→Add/Edit/Delete.→→Add…→→Beam:2delastic3→→OK（返回到ElementTypes窗口）→→Close(4)定义实常数以确定梁单元的截面参数定义实常数以确定梁单元的截面参数ANSYSMainMenu:Preprocessor→→RealConstants…→→Add/Edit /Delete→→Add…→→selectType1Beam3→→OK→→RealConsta ntsSetNo.:1,AREA:2.19E-3，，Izz:3.83e-6(1号实常数用于顶梁和侧梁)→→Apply→→RealConstantsSetNo.:2,AREA:1.185E-3，，Izz:1.87E-6(2号实常数用于弦杆)→→Apply→→RealConstantsSetNo.:3,AREA:3.031E-3，，Izz:8.47E-6(3号实常数用于底梁)→→OK(backtoRealConstantswindow)→Close(theRealConstant swindow)(5)定义材料参数定义材料参数ANSYSMainMenu:Preprocessor→→MaterialProps→→MaterialMo dels→→Structural→→Linear→→Elastic→→Isotropic→→EX:2.1e11,PRXY:0.3(定义泊松比及弹性模量)→→OK→→Density(定义材料密度)→DENS:7800,→→OK→→Close（关闭材料定义窗口）(6)构造桁架桥模型构造桁架桥模型生成桥体几何模型ANSYSMainMenu：Preprocessor→→Modeling→→Create→→Keypoints→→InActive CS→→NPTKeypointnumber：：1，，X，，Y，，ZLocationinactiveCS：：0，，0→→Apply→→同样输入其余15个特征点坐标（最左端为起始点，坐标分别为(4,0),(8,0),(12,0),(16,0),(20,0),(24,0),(28,0),(32,0),(4,5.5),(8,5.5),(12 ,5.5),(16.5.5),(20,5.5),(24,5.5),(28,5.5)）→Lines→Lines→→StraightLine→→依次分别连接特征点→→OK网格划分ANSYSMainMenu:Preprocessor→→Meshing→→MeshAttributes→→PickedLines→→选择桥顶梁及侧梁→→OK→→selectREAL:1,TYPE:1→→Apply→→选择桥体弦杆→→OK→→selectREAL:2,TYPE:1→→Apply→→选择桥底梁→→OK→→selectREAL:3,TYPE:1→→OK→→ANSYSMainMen u：Preprocessor→→Meshing→→MeshTool→→位于SizeControls 下的Lines：：Set→→ElementSizeonPicked→→Pickall→→Apply→→NDIV：：1→→OK→→Mesh→→Lines→→Pickall→→OK(划分网格)(7)模型加约束模型加约束ANSYSMainMenu:Solution→→DefineLoads→→Apply→→Struct ural→→Displacement→→OnNodes→→选取桥身左端节点→→OK→→selectLab2:AllDOF(施加全部约束)→→Apply→→选取桥身右端节点→→OK→→selectLab2:UY(施加Y方向约束)→→OK(8)施加载荷施加载荷ANSYSMainMenu:Solution→→DefineLoads→→Apply→→Struct ural→→Force/Moment→→OnKeypoints→→选取底梁上卡车两侧关键点（X坐标为12及20）→→OK→→selectLab:FY，，Value:-5000→→Apply→→选取底梁上卡车中部关键点（X坐标为16）→→OK→→selectLab:FY，，Value:-10000→→OK→→ANSYSUtilityMenu：→→Select→→Everything(9)计算分析计算分析ANSYSMainMenu：Solution→→Solve→→CurrentLS→→OK(10)结果显示结果显示ANSYSMainMenu：GeneralPostproc→→PlotResults→→Deedshape→→Defshapeonly →→OK（返回到PlotResults）→→ContourPlot→→NodalSolu→→DOFSolution,Y-Componentof Displacement→→OK（显示Y方向位移UY）(见图3-24(a))定义线性单元I节点的轴力ANSYSMainMenu→GeneralPostproc→→ElementTable→→Define Table→→Add→→Lab:[bar_I],Bysequencenum:[SMISC,1]→→OK →→Close定义线性单元J节点的轴力ANSYSMainMenu→→GeneralPostproc→→ElementTable→→Def ineTable→→Add→→Lab:[bar_J],Bysequencenum:[SMISC,1]→→OK→→Close画出线性单元的受力图(见图3-24(b))ANSYSMainMenu→→GeneralPostproc→→PlotResults→→ContourPlot→→LineElemRes→→LabI:[bar_I],LabJ:[bar_J],Fact :[1]→→OK(11)退出系统退出系统ANSYSUtilityMenu：File→→Exit→→SaveEverything→→OK(a)桥梁中部最大挠度值为0.003374m(b)桥梁中部轴力最大值为25380N图3.24桁架桥挠度UY以及单元轴力计算结果【【ANSYS算例算例】】3.4.2(2)基于命令流方式的桁架桥梁结构分析基于命令流方式的桁架桥梁结构分析!%%%%%[ANSYS 算例]3.4.2(2)%%%%%begin%%%%%%!------注：命令流中的符号$，可将多行命令流写成一行------/prep7!进入前处理/PLOPTS,DATE,0!设置不显示日期和时间!=====设置单元和材料ET,1,BEAM3!定义单元类型R,1,2.19E-3,3.83e-6,,,,,!定义1号实常数用于顶梁侧梁R,2,1.185E-3,1.87e-6,0,0,0,0,!定义2号实常数用于弦杆R,3,3.031E-3,8.47E-6,0,0,0,0,!定义3号实常数用于底梁MP,EX,1,2.1E11!定义材料弹性模量MP,PRXY,1,0.30!定义材料泊松比MP,DENS,1,,7800!定义材料密度!-----定义几何关键点K,1,0,0,,$K,2,4,0,,$K,3,8,0,,$K,4,12,0,,$K,5,16,0,,$K,6,20,0,,$K,7,2 4,0,,$K,8,28,0,,$K,9,32,0,,$K,10,4,5.5,,$K,11,8,5.5,,$K,12,12,5.5,,$K,13,16,5.5,,$K,14,20,5.5,,$K,15,24,5.5,,$K,16,28,5.5,,!-----通过几何点生成桥底梁的线L,1,2$L,2,3$L,3,4$L,4,5$L,5,6$L,6,7$L,7,8$L,8,9!------生成桥顶梁和侧梁的线L,9,16$L,15,16$L,14,15$L,13,14$L,12,13$L,11,12$L,10,11$L,1,10! ------生成桥身弦杆的线L,2,10$L,3,10$L,3,11$L,4,11$L,4,12$L,4,13$L,5,13$L,6,13$L,6,14 $L,6,15$L,7,15$L,7,16$L,8,16!------选择桥顶梁和侧梁指定单元属性LSEL,S,,,9,16,1,LATT,1,1,1,,,,!-----选择桥身弦杆指定单元属性LSEL,S,,,17,29,1,LATT,1,2,1,,,,!-----选择桥底梁指定单元属性LSEL,S,,,1,8,1,LATT,1,3,1,,,,!------划分网格AllSEL,all!再恢复选择所有对象LESIZE,all,,,1,,,,,1!对所有对象进行单元划分前的分段设置LMESH,all!对所有几何线进行单元划分!=====在求解模块中，施加位移约束、外力，进行求解/soluNSEL,S,LOC,X,0!根据几何位置选择节点D,all,,,,,,ALL,,,,,!对所选择的节点施加位移约束AllSEL,all!再恢复选择所有对象NSEL,S,LOC,X,32!根据几何位置选择节点D,all,,,,,,,UY,,,,!对所选择的节点施加位移约束ALLSEL,all!再恢复选择所有对象!------基于几何关键点施加载荷FK,4,FY,-5000$FK,6,FY,-5000$FK,5,FY,-10000/replot!重画图形Allsel,all!选择所有信息(包括所有节点、单元和载荷等)solve!求解!=====进入一般的后处理模块/post1!后处理PLNSOL,U,Y,0,1.0!显示Y方向位移PLNSOL,U,X,0,1.0!显示X方向位移!------显示线单元轴力------ETABLE,bar_I,SMISC,1ETABLE,bar_J,SMISC,1PLLS,BAR_ I,BAR_J,0.5,1!画出轴力图finish!结束!%%%%%[ANSYS算例]3.4.2(2)%%%%%end%%%%%%【【ANSYS算例算例】】3.2.5(3)四杆桁架结构的有限元分析四杆桁架结构的有限元分析下面针对【典型例题】3.2.5(1)的问题，在ANSYS平台上，完成相应的力学分析。

ansys例题

ansys例题

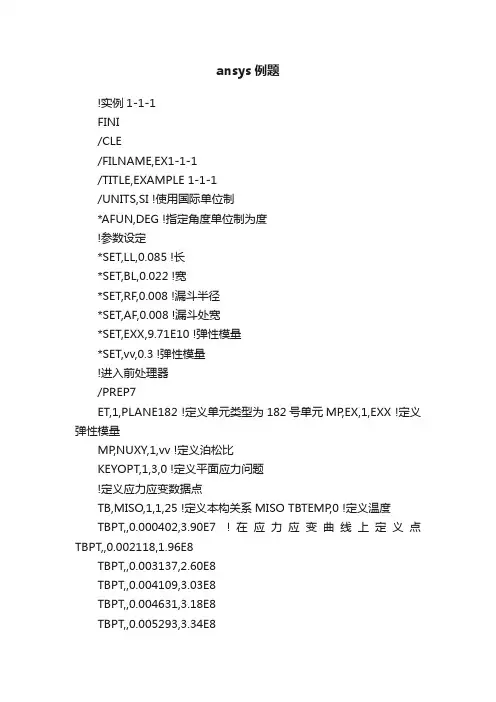

ansys例题!实例1-1-1FINI/CLE/FILNAME,EX1-1-1/TITLE,EXAMPLE 1-1-1/UNITS,SI !使用国际单位制*AFUN,DEG !指定角度单位制为度!参数设定*SET,LL,0.085 !长*SET,BL,0.022 !宽*SET,RF,0.008 !漏斗半径*SET,AF,0.008 !漏斗处宽*SET,EXX,9.71E10 !弹性模量*SET,vv,0.3 !弹性模量!进入前处理器/PREP7ET,1,PLANE182 !定义单元类型为182号单元MP,EX,1,EXX !定义弹性模量MP,NUXY,1,vv !定义泊松比KEYOPT,1,3,0 !定义平面应力问题!定义应力应变数据点TB,MISO,1,1,25 !定义本构关系MISO TBTEMP,0 !定义温度TBPT,,0.000402,3.90E7 !在应力应变曲线上定义点TBPT,,0.002118,1.96E8TBPT,,0.003137,2.60E8TBPT,,0.004109,3.03E8TBPT,,0.004631,3.18E8TBPT,,0.005293,3.34E8TBPT,,0.006131,3.48E8TBPT,,0.006926,3.58E8TBPT,,0.007748,3.66E8TBPT,,0.008534,3.72E8TBPT,,0.009548,3.78E8TBPT,,0.010442,3.82E8TBPT,,0.011548,3.86E8TBPT,,0.012236,3.88E8TBPT,,0.014749,3.95E8TBPT,,0.016139,3.97E8TBPT,,0.018424,4.02E8TBPT,,0.020001,4.04E8TBPLOT,MISO,1 !图形显示应力应变曲线!建立四分之一几何模型RECTNG,0,RF+AF/2,0,BL/2 !建立矩形CYL4,,RF+AF/2,RF !建立圆面ASBA,1,2 !面相减得到漏斗RECTNG,RF+AF/2,LL/2,0,BL/2 !建立矩形平板AGLUE,1,3 !面粘接!划分网格MSHKEY,1 !打开映射网格开关MSHAPE,0 !使用四边形或者六面体网格/PNUM,LINE,1 !显示线的编号/PSYMB,LDIR,1 !显示线的方向LPLOT !绘制线LESIZE,9,,,6 !设置9号线划分份数为6 LESIZE,8,,,6LESIZE,11,,,12LESIZE,6,,,6LESIZE,7,,,6,3AMAP,2,8,1,7,9 !通过8,1,7,9关键点映射2号面LESIZE,3,,,12LESIZE,5,,,12LESIZE,4,,,6AMESH,1 !划分1号面!通过对称生成整体模型NSYM,X,175,ALL !通过X对称生成节点，节点增量175 ESYM,,175,ALL !生成单元EPLOTNSYM,Y,350,ALLESYM,,350,ALLEPLOTNUMMRG,ALL !合并所有元素NUMCMP,ALL !压缩编号FINI!进入求解器/SOLUNSEL,S,LOC,X,-LL/2 !选择左边界节点D,ALL,UX,0 !施加位移约束NSEL,R,LOC,Y,0 !选择左边界中轴线上节点D,ALL,ALL !全约束OUTRES,ALL,ALL !设定输出所有的结果TIME,1 !指定求解时间NSUBST,10 !指定载荷子步NLGEOM,ON !打开大变形选项NSEL,S,LOC,X,LL/2D,ALL,UX,0.00025 !施加位移载荷ALLSELSOLVEFINI!进入后处理器/POST1 !进入后处理器SET,LIST !显示所有计算的节果SET,1,LAST,1 !读取第一个加载步最后子步的节果PLDISP,1 !同时显示变形前与变形后的形状。

ANSYS的可靠性分析实例-PDS例题1

ANSYS的可靠性分析实例-PDS例题1

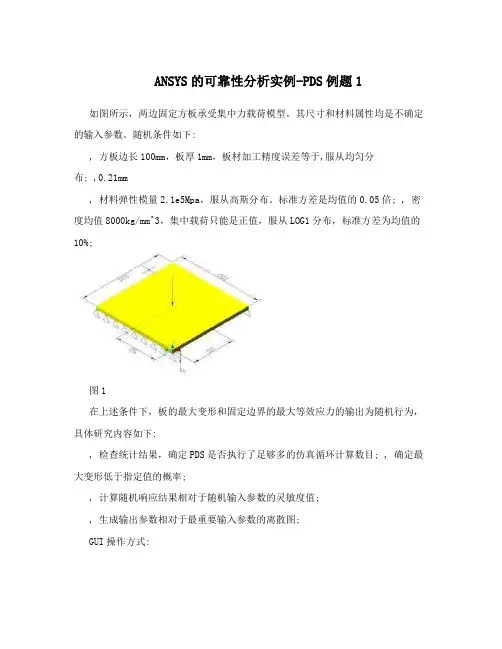

ANSYS的可靠性分析实例-PDS例题1 如图所示，两边固定方板承受集中力载荷模型。
