某水库闸门自动控制系统设计与应用
- 格式:doc
- 大小:31.50 KB
- 文档页数:7
钢铁制水闸门的自动化控制系统设计随着工业的发展和技术的进步,钢铁制水闸门在水利工程中的应用越来越广泛。
为了提高水闸门的操作和控制效率,保证水闸门的安全稳定运行,自动化控制系统的设计变得非常重要。
本文将从控制系统的整体设计、硬件选型、软件开发以及系统的优化等方面进行详细介绍。
一、控制系统的整体设计钢铁制水闸门的自动化控制系统设计需要考虑到实际工程的要求和现有技术的可行性。
首先,应根据闸门的尺寸、工作环境和操作要求确定控制系统的整体方案。
一般来说,控制系统可以分为三个层次:传感器和执行器层、控制层和监控层。
在传感器和执行器层,需要选择合适的传感器和执行器来实现对闸门位置、速度、力度等参数的测量和控制。
常用的传感器包括位移传感器、速度传感器和力传感器等,执行器则可以选择液压或电动驱动等。
在控制层,需要设计合适的控制算法和控制器来实现对闸门运动的控制。
控制算法可以分为位置控制、速度控制和力控制等。
控制器可以选择PLC(可编程逻辑控制器)或微控制器等。
在监控层,需要设计出人机界面和数据采集系统来实现对闸门状态和运行情况的监控。
人机界面可以选择触摸屏或键盘显示器等,数据采集系统可以选择数据采集卡或通信模块等。
二、硬件选型在硬件选型方面,需要根据实际工程的要求选择合适的设备和元件。
首先,需要根据传感器和执行器的种类和数量来选购合适的设备。
其次,需要根据控制算法的复杂度和计算要求来选购合适的控制器。
最后,需要根据监控系统的功能和通信要求来选购合适的人机界面和数据采集系统。
在硬件选型过程中,需要注意设备的可靠性和兼容性,以及供应商的信誉和售后服务等因素。
同时,还需要考虑设备的成本和功耗等因素,以保证整体控制系统的性价比和可持续发展。
三、软件开发钢铁制水闸门的自动化控制系统设计的软件开发需要包括控制算法的实现、界面设计和数据处理等方面。
在控制算法的实现方面,需要根据闸门的工作特点和控制要求来编写相应的程序。
根据需要,可以选择使用 ladder diagram(梯形图)、structured text(结构化文本)或 C/C++ 等编程语言来实现控制算法。

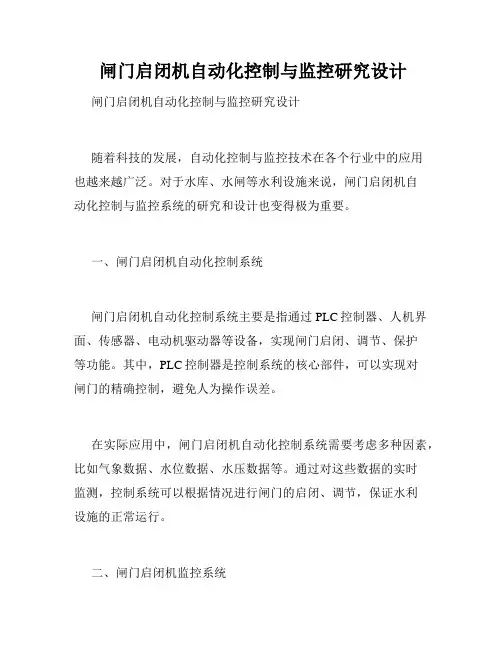

闸门启闭机自动化控制与监控研究设计闸门启闭机自动化控制与监控研究设计随着科技的发展,自动化控制与监控技术在各个行业中的应用也越来越广泛。
对于水库、水闸等水利设施来说,闸门启闭机自动化控制与监控系统的研究和设计也变得极为重要。
一、闸门启闭机自动化控制系统闸门启闭机自动化控制系统主要是指通过PLC控制器、人机界面、传感器、电动机驱动器等设备,实现闸门启闭、调节、保护等功能。
其中,PLC控制器是控制系统的核心部件,可以实现对闸门的精确控制,避免人为操作误差。
在实际应用中,闸门启闭机自动化控制系统需要考虑多种因素,比如气象数据、水位数据、水压数据等。
通过对这些数据的实时监测,控制系统可以根据情况进行闸门的启闭、调节,保证水利设施的正常运行。
二、闸门启闭机监控系统闸门启闭机监控系统主要是指依靠视频监控设备、分布式控制系统、数据库等技术手段,实时监测水利设施的安全状况,及时发现各种异常情况,并进行预警、报警处理。
通过监控系统,可以有效避免闸门损坏、水灾等事件的发生。
闸门启闭机监控系统需要面对的问题包括:数据采集、传输可靠性、数据处理、数据存储等。
其中,数据采集是监控系统的重要环节,包括监控设备的选择、布置、调试等。
传输可靠性是指监控系统中数据传输链接的可靠性,这对于实时监控的重要性不言而喻。
数据处理是指监控系统中对实时监测到的数据进行分析、判断、处理,从而得到最终的监测结果。
数据存储是指监控系统中的数据存储方式,包括数据量、数据格式、数据交换等方面。
三、闸门启闭机自动化控制与监控系统设计闸门启闭机自动化控制与监控系统的设计需要考虑到多种因素,包括设备的选择、布局、传输方式、数据采集等。
在设计过程中需要明确各个环节之间的关系,进行逐步优化和改进,最终形成一个完整的系统。
闸门启闭机自动化控制与监控系统设计中需要注意的问题包括:系统的可靠性、系统的故障处理、系统的可扩展性等。
系统的可靠性是指系统运行稳定、安全的程度,高可靠性对于保证电力设施的正常运行尤为重要。

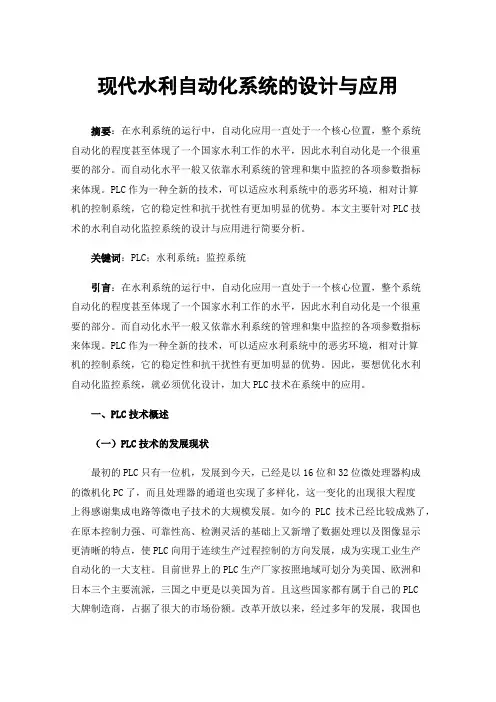

现代水利自动化系统的设计与应用摘要:在水利系统的运行中,自动化应用一直处于一个核心位置,整个系统自动化的程度甚至体现了一个国家水利工作的水平,因此水利自动化是一个很重要的部分。
而自动化水平一般又依靠水利系统的管理和集中监控的各项参数指标来体现。
PLC作为一种全新的技术,可以适应水利系统中的恶劣环境,相对计算机的控制系统,它的稳定性和抗干扰性有更加明显的优势。
本文主要针对PLC技术的水利自动化监控系统的设计与应用进行简要分析。
关键词:PLC;水利系统;监控系统引言:在水利系统的运行中,自动化应用一直处于一个核心位置,整个系统自动化的程度甚至体现了一个国家水利工作的水平,因此水利自动化是一个很重要的部分。
而自动化水平一般又依靠水利系统的管理和集中监控的各项参数指标来体现。
PLC作为一种全新的技术,可以适应水利系统中的恶劣环境,相对计算机的控制系统,它的稳定性和抗干扰性有更加明显的优势。
因此,要想优化水利自动化监控系统,就必须优化设计,加大PLC技术在系统中的应用。
一、PLC技术概述(一)PLC技术的发展现状最初的PLC只有一位机,发展到今天,已经是以16位和32位微处理器构成的微机化PC了,而且处理器的通道也实现了多样化,这一变化的出现很大程度上得感谢集成电路等微电子技术的大规模发展。
如今的PLC技术已经比较成熟了,在原本控制力强、可靠性高、检测灵活的基础上又新增了数据处理以及图像显示更清晰的特点,使PLC向用于连续生产过程控制的方向发展,成为实现工业生产自动化的一大支柱。
目前世界上的PLC生产厂家按照地域可划分为美国、欧洲和日本三个主要流派,三国之中更是以美国为首。
且这些国家都有属于自己的PLC大牌制造商,占据了很大的市场份额。
改革开放以来,经过多年的发展,我国也已经发展出了三十多个PLC品牌,但是这些品牌的影响力度都不够,质量也不是很高,所以我国如今使用的PLC产品有很大一部分仍然依靠进口。
(二)PLC技术的优点PLC技术能够有这么大的发展与其自身的优点密不可分。

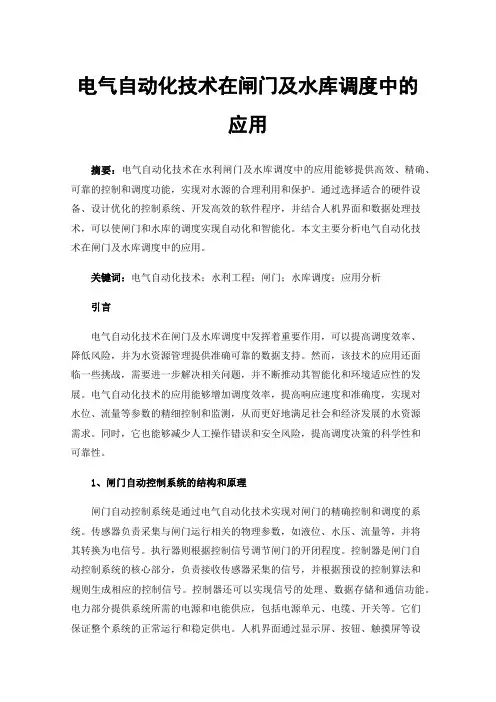

电气自动化技术在闸门及水库调度中的应用摘要:电气自动化技术在水利闸门及水库调度中的应用能够提供高效、精确、可靠的控制和调度功能,实现对水源的合理利用和保护。
通过选择适合的硬件设备、设计优化的控制系统、开发高效的软件程序,并结合人机界面和数据处理技术,可以使闸门和水库的调度实现自动化和智能化。
本文主要分析电气自动化技术在闸门及水库调度中的应用。
关键词:电气自动化技术;水利工程;闸门;水库调度;应用分析引言电气自动化技术在闸门及水库调度中发挥着重要作用,可以提高调度效率、降低风险,并为水资源管理提供准确可靠的数据支持。
然而,该技术的应用还面临一些挑战,需要进一步解决相关问题,并不断推动其智能化和环境适应性的发展。
电气自动化技术的应用能够增加调度效率,提高响应速度和准确度,实现对水位、流量等参数的精细控制和监测,从而更好地满足社会和经济发展的水资源需求。
同时,它也能够减少人工操作错误和安全风险,提高调度决策的科学性和可靠性。
1、闸门自动控制系统的结构和原理闸门自动控制系统是通过电气自动化技术实现对闸门的精确控制和调度的系统。
传感器负责采集与闸门运行相关的物理参数,如液位、水压、流量等,并将其转换为电信号。
执行器则根据控制信号调节闸门的开闭程度。
控制器是闸门自动控制系统的核心部分,负责接收传感器采集的信号,并根据预设的控制算法和规则生成相应的控制信号。
控制器还可以实现信号的处理、数据存储和通信功能。
电力部分提供系统所需的电源和电能供应,包括电源单元、电缆、开关等。
它们保证整个系统的正常运行和稳定供电。
人机界面通过显示屏、按钮、触摸屏等设备,使操作人员可以直观地监视和控制闸门的运行状态。
人机界面还提供了设置参数、查询历史数据和报警信息等功能。
系统中的传感器不断采集闸门相关的物理参数,并将其转换为电信号。
这些参数可能包括液位、水压、流量等。
传感器采集的信号经过控制器的信号处理模块进行处理,包括滤波、放大、标定等操作,以确保信号的准确性和可靠性。
闸门启闭机自动化控制与监控研究设计一、引言闸门启闭机是一种用于控制水体流动的设备,广泛应用于水利工程、发电厂以及航道等领域。
传统的闸门启闭机需要人工操作,不仅效率低下,而且存在一定的安全隐患。
实现闸门启闭机的自动化控制与监控已成为研究的热点之一。
本文将介绍一种基于PLC(可编程逻辑控制器)的闸门启闭机自动化控制与监控系统。
二、系统硬件设计1. 系统组成该系统由以下几部分组成:闸门启闭机、PLC控制器、传感器、执行器、人机界面以及通信模块。
2. 闸门启闭机闸门启闭机是整个系统的物理实体,用于控制水体流动。
根据实际需求选择合适的型号和规格。
3. PLC控制器PLC控制器是系统的核心部件,负责整个系统的控制与协调。
它具有可编程性和可扩展性,可以根据需要进行功能的编码和拓展。
选择合适的PLC型号和规格,为系统设计提供足够的计算能力和接口资源。
4. 传感器传感器用于感知闸门当前的状态和环境条件,从而提供输入信号给PLC控制器。
常用的传感器有位置传感器、压力传感器和水位传感器等。
5. 执行器执行器用于将PLC控制器发出的命令转化为实际的动作。
常用的执行器有电动机、液压缸和气动阀等。
6. 人机界面人机界面是用户与系统交互的接口,用于设置参数、监视状态和接收报警信息等。
可以采用触摸屏、按钮和指示灯等。
7. 通信模块通信模块用于系统与外部设备的数据交换和远程监控。
可以选择以太网模块、无线通信模块或者GPRS通信模块等。
三、系统软件设计1. 系统功能设计系统功能设计包括自动控制功能和监控功能。
自动控制功能主要包括闸门启闭、开停控制和故障保护等;监控功能主要包括状态监测、数据记录和报警提示等。
2. 程序编码根据系统功能设计,将功能划分为不同的任务模块,针对每个任务模块编写相应的程序。
程序编码需要考虑系统的实时性和稳定性,避免死锁、冲突和误操作等问题。
3. 人机界面设计人机界面设计应简洁明了,符合操作习惯。
主要包括主页面的布局设计、参数设置界面的设计,状态监测界面的设计和报警提示界面的设计等。

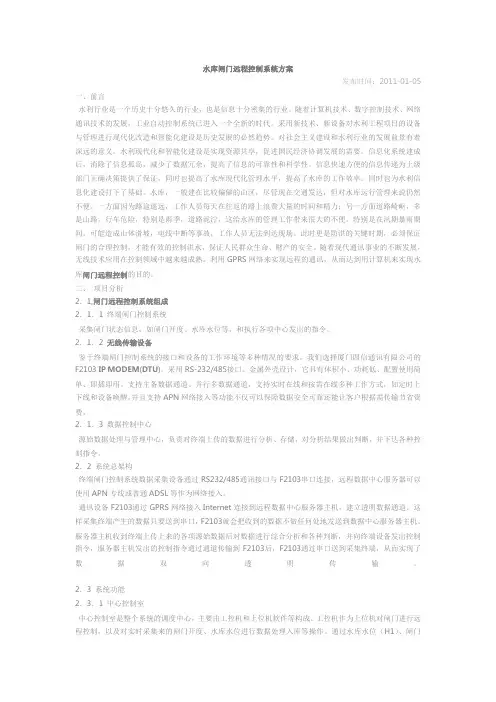

水库闸门远程控制系统方案发布时间:2011-01-05 一、前言水利行业是一个历史十分悠久的行业,也是信息十分密集的行业。
随着计算机技术、数字控制技术、网络通讯技术的发展,工业自动控制系统已进入一个全新的时代。
采用新技术、新设备对水利工程项目的设备与管理进行现代化改造和智能化建设是历史发展的必然趋势。
对社会主义建设和水利行业的发展前景有着深远的意义。
水利现代化和智能化建设是实现资源共享,促进国民经济协调发展的需要。
信息化系统建成后,消除了信息孤岛,减少了数据冗余,提高了信息的可靠性和科学性。
信息快速方便的信息传递为上级部门正确决策提供了保证,同时也提高了水库现代化管理水平,提高了水库的工作效率。
同时也为水利信息化建设打下了基础。
水库,一般建在比较偏僻的山区,尽管现在交通发达,但对水库运行管理来说仍然不便。
一方面因为路途遥远,工作人员每天在往返的路上浪费大量的时间和精力;另一方面道路崎岖,多是山路,行车危险,特别是雨季,道路泥泞,这给水库的管理工作带来很大的不便。
特别是在汛期暴雨期间,可能造成山体滑坡,电线中断等事故,工作人员无法到达现场。
此时更是防洪的关键时期,必须保证闸门的合理控制,才能有效的控制洪水,保证人民群众生命、财产的安全。
随着现代通讯事业的不断发展,无线技术应用在控制领域中越来越成熟。
利用GPRS网络来实现远程的通讯,从而达到用计算机来实现水库闸门远程控制的目的。
二、项目分析2.1,闸门远程控制系统组成2.1.1 终端闸门控制系统采集闸门状态信息,如闸门开度、水库水位等,和执行各项中心发出的指令。
2.1.2 无线传输设备鉴于终端闸门控制系统的接口和设备的工作环境等多种情况的要求,我们选择厦门四信通讯有限公司的F2103 IP MODEM(DTU)。
采用RS-232/485接口、金属外壳设计,它具有体积小、功耗低、配置使用简单、即插即用。
支持主备数据通道、并行多数据通道,支持实时在线和按需在线多种工作方式,如定时上下线和设备唤醒,并且支持APN网络接入等功能不仅可以保障数据安全可靠还能让客户根据需传输节省资费。
智能化水利闸门设计与控制技术研究摘要:本文主要探讨智能化水利闸门设计与控制技术的研究。
首先介绍了智能化水利闸门的背景和意义,指出智能化闸门在水利工程中的重要性。
然后对智能化水利闸门的定义和分类进行了说明,阐述了不同类型的智能化闸门的特点和应用领域。
接着重点讨论了智能化水利闸门设计的关键技术,包括结构设计、材料选择、传感器与控制系统等方面。
最后,介绍了智能化水利闸门控制技术的研究与应用,包括远程监控与操作、自动化控制、智能决策等方面的进展。
通过研究智能化水利闸门设计与控制技术,可以提高水利工程的安全性、效率性和智能化水平。
关键词:智能化水利闸门、设计技术、控制技术、水利工程、智能化一、引言1.水利工程是国家基础设施建设的重要组成部分,而水利闸门作为水利工程中的关键设备之一,在水资源的调节和水流控制方面发挥着重要作用。
然而,传统的水利闸门存在一些问题,如操作复杂、安全性难以保障以及无法满足智能化管理的需求。
因此,研究智能化水利闸门设计与控制技术具有重要意义。
2.本文旨在研究智能化水利闸门的设计与控制技术,以提高水利工程的安全性、效率性和智能化水平。
通过深入探讨智能化闸门的设计原理、关键技术和控制方法,为水利工程领域的研究和实践提供参考和指导,促进智能化水利闸门技术的应用和推广。
二、智能化水利闸门的定义和分类1.智能化水利闸门的定义智能化水利闸门是指利用先进的传感器、控制器、通信技术和信息处理系统,实现对水利闸门状态和操作的智能化监测、控制和管理的一类闸门设备。
智能化水利闸门通过实时数据采集、分析和智能决策,能够自动调节水位、流量和水质等参数,提高闸门的运行效率和可靠性。
2.智能化水利闸门的分类根据不同的分类标准,智能化水利闸门可以进行如下分类:(1)控制方式分类:程序控制闸门:基于预设的控制程序和规则进行闸门的开启、关闭和调节。
反馈控制闸门:通过传感器实时采集的数据反馈,调整闸门的操作,实现对水流的精确控制。
按照建设要求闸门控制系统能够实现远程自动控制及现地控制相结合的方式,由于部分闸门距离水库管理所较远,为了及时进行配水调度工作,有必要对相应的闸门实现自动控制。
考虑到闸门实现全自动控制造价较高,首先对关键控制性闸门实现自动控制,同时对多孔闸门中使用较频繁闸门实现自动控制,因此,为逐步实现灌区配水调度的高效性,有必要建设闸门自动控制系统。
闸门控制系统的方案设计在水利信息化的进程中,闸门安全、可靠的自动控制一直都是核心问题。
针对目前闸门自动控制系统的需求,我司提出了基于现地控制层,远程控制层,集中控制中心三层控制体系结构。
采用先进的PLC、以太网技术,避免了传统控制带来的风险,从而实现精准、可靠的控制系统。
为了更好地建设闸门自动化监控系统,我司制定以下设计原则:1)先进性原则:高起点、新技术、国内领先。
2)实用性原则:结构简洁、功能实用、操作简单、界面友好。
3)可靠性原则:设备可靠性高、适应恶劣环境且系统防雷抗干扰能力强。
3.2.系统结构闸门自动控制系统主要包括监控中心站、现场监控单元和监控终端,实现闸门实时信息自动采集、传输和控制。
1)监控中心站:采用工业计算机,进行数据存储;为管理人员提供人机操作界面,实时显示闸门启闭机、出口工作阀等机电的工况;实时显示闸门的开度;实现数据查询及报表输出;通过授权的操作人员可通过工控机的人机界面远程控制闸门启闭。
2)现场监控单元:主要由机柜、PLC(可编程逻辑控制器)电源、继电器、交流接触器等构成。
3)监控终端:实时监测采集工况数据(水位,水情,流量,闸(阀)门开度、电压、电流);在设备工作异常时自动保护;控制机电设备合理运行;接收中心发出的控制命令,根据命令向中心传输系统运行参数。
4)现场控制屏现场控制屏相当于闸门控制按钮,它直接对闸门上升、下降、停止进行控制。
也是闸门控制的采集部分,负责将闸门开度值传到下位机中,将开度传来的模拟信号装换成RS-485信号传到下位机中,完成开度采集传输工作。

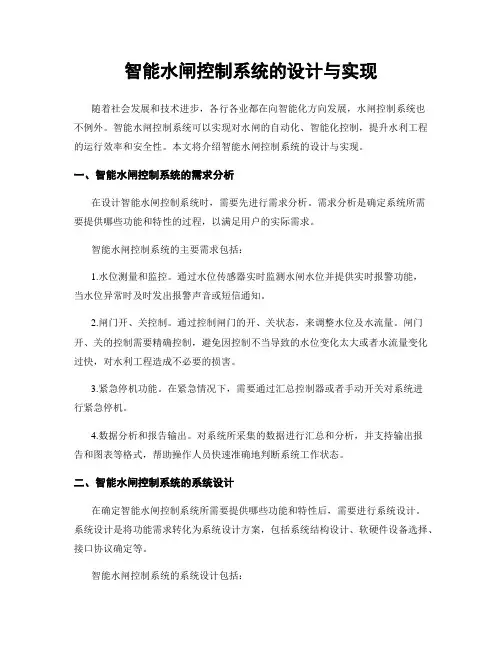

智能水闸控制系统的设计与实现随着社会发展和技术进步,各行各业都在向智能化方向发展,水闸控制系统也不例外。
智能水闸控制系统可以实现对水闸的自动化、智能化控制,提升水利工程的运行效率和安全性。
本文将介绍智能水闸控制系统的设计与实现。
一、智能水闸控制系统的需求分析在设计智能水闸控制系统时,需要先进行需求分析。
需求分析是确定系统所需要提供哪些功能和特性的过程,以满足用户的实际需求。
智能水闸控制系统的主要需求包括:1.水位测量和监控。
通过水位传感器实时监测水闸水位并提供实时报警功能,当水位异常时及时发出报警声音或短信通知。
2.闸门开、关控制。
通过控制闸门的开、关状态,来调整水位及水流量。
闸门开、关的控制需要精确控制,避免因控制不当导致的水位变化太大或者水流量变化过快,对水利工程造成不必要的损害。
3.紧急停机功能。
在紧急情况下,需要通过汇总控制器或者手动开关对系统进行紧急停机。
4.数据分析和报告输出。
对系统所采集的数据进行汇总和分析,并支持输出报告和图表等格式,帮助操作人员快速准确地判断系统工作状态。
二、智能水闸控制系统的系统设计在确定智能水闸控制系统所需要提供哪些功能和特性后,需要进行系统设计。
系统设计是将功能需求转化为系统设计方案,包括系统结构设计、软硬件设备选择、接口协议确定等。
智能水闸控制系统的系统设计包括:1.硬件设计。
智能水闸控制系统硬件主要包括水位传感器、流量计、电气控制器、信号传输模块等。
2.软件设计。
智能水闸控制系统的软件主要包括程序设计、算法优化、界面设计等。
3.接口协议设计。
智能水闸控制系统需要与其他系统进行交互,需要选择合适的通信协议以及接口设计。
三、智能水闸控制系统的实现在经过系统设计后,需要进行系统实现。
系统实现是指将系统设计方案转化为实际的硬件和软件系统。
智能水闸控制系统的实现主要包括:1.硬件系统的实现。
将设计好的硬件系统进行制作、调试和测试,保证硬件系统能够正常工作。
2.软件系统的实现。
自动控制的应用案例及原理1. 引言自动控制是指利用装置或系统自身的反馈信息来实现对某一过程或系统的自动调节和控制。
在现代化的社会中,自动控制已经广泛应用于各个领域,包括工业生产、交通运输、房屋安全等等。
本文将介绍几个自动控制的应用案例,并解析其原理和工作方式。
2. 水位控制系统2.1 案例描述水位控制系统广泛应用于水库、水处理厂和家庭水池等地方。
以水库为例,当水位过高时,系统将自动开启闸门进行排水,当水位过低时,系统将自动关闭闸门。
这样可以保持水位在一个安全范围内,避免水库溢出或用水不足的问题。
2.2 工作原理水位控制系统主要由水位传感器、执行器和控制器构成。
水位传感器用于测量水位高度,将测量结果传送给控制器。
控制器根据预设的水位范围,判断当前水位是否过高或过低,并通过执行器来控制闸门的开闭。
当水位超过预设上限时,控制器发送信号给执行器,使其自动开启闸门;当水位低于预设下限时,控制器发送信号给执行器,使其自动关闭闸门。
2.3 实现效果水位控制系统能够稳定地控制水位在一个安全范围内,保证水库的正常运行。
同时,该系统具有自动化、高效率和低成本的特点,极大地提高了水库管理的便利性和安全性。
3. 温度控制系统3.1 案例描述温度控制系统广泛应用于家庭中的空调、恒温器和实验室中的恒温箱等设备。
以家庭空调为例,当室内温度超过设定值时,空调自动开启并调节温度,当温度达到设定值时,空调自动关闭。
3.2 工作原理温度控制系统主要由温度传感器、控制器和执行器组成。
温度传感器用于检测室内温度,并将实时温度信息传送给控制器。
控制器根据设定的温度阈值,判断当前温度是否超过设定值,并通过执行器来控制空调的开闭。
当温度超过设定值时,控制器发送信号给执行器,使其自动开启空调;当温度达到设定值时,控制器发送信号给执行器,使其自动关闭空调。
3.3 实现效果温度控制系统能够自动调节室内温度,提供舒适的居住环境。
该系统具有智能化、节能高效和用户友好的特点,满足了人们日常生活和工作中对温度控制的需求。
智能自动化控制系统在水闸中的应用概述摘要:随着人类社会的发展,科学技术技的不断进步,人民生活水平的不断提高,当前社会对于水资源的利用要求不断提高,自动化程度的要求也越来越高,将智能自动化控制技术运用到水闸中,能够提高控制效果,满足当前的实际需要。
本文是针对智能自动化控制系统在水闸中的设计和应用进行分析,希望能够建立更稳定、更智能、更安全、更可靠的水闸自动化控制系统,使水闸运行逐步实现无人值守,降低水闸运行管理费用,节约人力资源。
关键词:智能自动化控制系统;水闸;运行管理;概述将智能自动化控制系统应用到水闸的控制系统中,能充分满足防洪调度、抗旱兴利等功能的控制要求。
在信息化、网络化时代,需要充分地考虑智能化、自动化、无人值守等要求,逐步实现有限水资源的无限功能最大化。
在实际运行管理中需要科学地、合理地建立适应当地防洪灌溉要求的水闸自动控制系统,提高水闸调度运行效率,并且还应结合运行管理的成本要求、资源利用率等进行分析,提高应用价值。
一、水闸电气设备概述(一)工作原理水闸智能自动化系统运行原理是将现场各类传感器探测到的本地信息,经采集、数据化处理后传递给调度中心,调度中心结合各类数据信息,分类综合、实时发出防洪调度命令,本地控制室在接受调度命令后,进行数据转换,变成系统执行的开关命令,而执行命令后的完成情况,也能实时的反馈回调度中心,解决当前水闸运行中存在的问题、隐患,实现对水闸的有效控制。
通过智能自动化控制方式,实现对水闸闸门启闭的操作,达到完全执行调度命令的运行目的。
水闸智能自动控制系统通过远程监控中心、本地控制室、就地操作平台来等实现对防洪水闸的智能化运行管理。
水闸远程监控中心是系统的大脑,由计算机、显示设施、数据传输设备、数据采集设备等组成,为防汛、调度等工作人员实时、准确地发布防汛调度指令提供依据。
水闸的本地控制室位于水闸管理现场,负责将本地水闸的设备运行信息、管理库区水位信息、闸门启闭情况进行数据化处理,向远程监控中心传输,并接收监控中心的调度命令,迅速反应,有效地执行相关指令,并实时向监控中心反馈指令执行情况。
水库闸门远程监控自动化系统研制摘要:随着数字化水平的逐步提高,自动化系统在各个领域都得到采纳和应用。
为了提高水库闸门的自动化水平,实现水库闸门的远程监控,采用了自动化系统对水库闸门实现远程监控。
本文主要针对水库闸门的远程监控自动化系统中采用的plc控制系统的研究。
着重地介绍了系统软件和硬件的设计方案。
通过plc对水库闸门控制程序的编程,实现对闸门的远程监控。
关键词:水库闸门;远程监控系统;自动化;plc目前,我国大部分的水库还停留在原始的操作方式,绝大多数都是通过人工现场收集数据,根据命令进行现场操控。
因此,受到的各方面因素导致误差相对较大,工作量和人员需求大大增加。
并且不能随时地了解水库闸门的情况,也不能全面地了解水库现状,远远满足不了实际要求。
为了随着社会数字化水平的提升,满足自动化监控要求,本文总结了现有的水库闸门监控特点,以plc技术为核心,建立远程监控自动化系统,真正实现“无人值班,少人看守”的数字控制体系,从而达到远程监控的目的。
1、水库闸门远程监控的组成水库闸门的远程监控系统利用开放、分层的分布式计算机控制技术,共分为总控制级和现地控制级,分别由三个现地控制单元和一个闸门管理单元构成,而三个现地控制单元与闸门管理单元通过profibus-dp总线连接,在于管理处的上位机通过以太网tcp/ip网络相连,构成整个系统。
系统结构分布如图1所示:图1 水库站们远程控制系统结构图2、闸门远程监控系统plc控制配置该系统可分为主站和从站两部分。
其采用plc配置主站为simatic s7-300系列cpu 315-2dp。
选用cp341-1的通讯处理器,将simatic s7-300plc与以太网相连,完成通讯的功能;采用plc配置从站为simatic s7-200系列cpu224,采用em277 profibus-dp作为通讯模块,通过profibus模块与主站通讯。
文本显示器采用td200,可以起到设定与修正参数的作用。
闸门启闭机自动化控制与监控研究设计闸门启闭机是水利、电力、船舶等领域常见的机械设备,用于控制水位、船舶进出等。
随着科技的不断进步,如何提高闸门启闭机的自动化控制水平,对于保证生产安全和提高工作效率至关重要。
本文旨在对闸门启闭机自动化控制与监控进行研究设计,以提高其自动化控制水平。
1.系统结构闸门启闭机的自动化控制系统主要由监控系统和控制系统两大部分组成。
监控系统可将闸门位置、水位等参数显示在控制室内,控制系统则根据监控系统的信号,自动控制闸门启闭、调节水位等操作。
2.控制系统设计控制系统的设计应考虑设备工作的可靠性、精度、及时性等因素。
在控制逻辑上,应考虑到各种异常情况的处理。
例如在机械故障、电路故障,以及通信故障等情况下,控制系统均应该具备备用控制功能。
监控系统的设计应考虑到硬件设备、软件设计以及数据存储与处理等方面。
硬件设备应选择合适的屏幕和控制器,实现参数的实时显示和数据的存储。
软件设计应贴近工程实际,易操作,且能保证数据的准确性。
闸门启闭机自动化控制系统应用于水利、电力、船舶等领域。
以下以水利工程为例进行说明:1.应用前景自动化智能控制技术在水利工程闸门启闭机中的应用具有广阔的前景。
通过引进自动化控制技术,可大大提高现有设备的控制性能、稳定性和可靠性。
自动化控制技术还能够加强对工程的实时监控,进而保护设施和安全运行。
2.应用范围闸门启闭机自动化控制系统适用于水库、河流、灌溉等多种水利工程。
此外,闸门启闭机自动化控制系统也具有广泛的应用前景,例如港口码头、化工厂等船舶装卸设备、挖掘机等工程机械等。
三、闸门启闭机自动化控制系统的优点1.提高工程自动化水平通过引入自动化控制技术,能够大大提高闸门启闭机的自动化水平,使设备的操作更加便捷、高效。
2.提高工程稳定性闸门启闭机自动化控制系统可以实时监控设备状态,及时处理异常情况,使设备工作更加稳定、可靠。
3.提高工程精度自动化控制技术可以提高设备的控制精度,从而使设备的工作更加精确。
PLC在闸门的自动化控制一、引言闸门是水利工程中常用的水位调节设备,其自动化控制对于水位的稳定和流量的调节具有重要意义。
PLC(可编程逻辑控制器)作为一种先进的自动化控制设备,被广泛应用于各种工业领域。
本文将探讨PLC在闸门的自动化控制中的应用。
二、PLC在闸门自动化控制中的应用1. 硬件设计在闸门的自动化控制系统中,PLC作为控制中心,需要与其他设备进行连接。
硬件设计包括PLC的选型、输入输出模块的选择以及通信模块的配置等。
根据具体需求选择合适的PLC型号,确保其具备足够的输入输出点数和通信接口。
同时,根据闸门的控制要求,选择合适的传感器和执行器,并通过输入输出模块与PLC进行连接。
2. 软件开发软件开发是PLC在闸门自动化控制中的关键环节。
根据闸门的控制逻辑和功能需求,编写PLC的程序。
程序中包括输入信号的采集、逻辑判断、输出信号的控制等。
根据具体情况,可以采用 ladder diagram(梯形图)、function block diagram(功能块图)等编程语言进行开发。
在软件开发过程中,需要考虑到闸门的安全性、稳定性和可靠性,确保控制系统能够正常运行。
3. 控制策略设计闸门的自动化控制需要设计合理的控制策略,以实现水位的稳定和流量的调节。
控制策略包括开启闸门、关闭闸门、调节闸门开度等操作。
根据实际情况,可以采用PID控制、模糊控制等算法进行控制。
通过对传感器信号的实时监测和反馈,PLC能够根据预设的控制策略对闸门进行自动调节。
4. 系统监控与故障诊断为了保证闸门的自动化控制系统的稳定性和可靠性,需要进行系统监控和故障诊断。
PLC可以实时监测各个传感器的状态和执行器的动作,并将监测数据反馈给操作员。
同时,PLC还可以对系统进行故障诊断,及时发现和排除故障,确保系统的正常运行。
5. 数据采集与分析闸门的自动化控制系统可以通过PLC实现对关键数据的采集和分析。
通过采集水位、流量等数据,可以实时监测水利工程的运行状态。
闸门综合自动化监控系统一、引言闸门综合自动化监控系统是一种用于监控和控制水利工程中闸门运行的技术系统。
该系统通过传感器、执行器、计算机控制等设备,实现对闸门的远程监测、控制和数据采集等功能,提高了闸门的运行效率和安全性。
本文将详细介绍闸门综合自动化监控系统的设计要求、硬件组成、软件功能以及系统的应用场景。
二、设计要求1. 系统稳定性:系统应具备高可靠性和稳定性,能够长期稳定运行,反抗各种干扰和故障。
2. 远程监控:系统应支持远程监控功能,操作人员可以通过互联网或者内网实时监测闸门的状态、运行情况和参数。
3. 数据采集与存储:系统应能够采集和存储闸门的各项数据,包括水位、流量、闸门开度等,方便后续数据分析和决策。
4. 报警与故障诊断:系统应能够及时发出报警信号并显示故障信息,方便操作人员及时处理。
5. 灵便可扩展:系统应具备良好的可扩展性,可以根据需要添加新的传感器或者执行器,适应不同规模和类型的水利工程。
三、硬件组成闸门综合自动化监控系统的硬件组成主要包括以下几个方面:1. 传感器:包括水位传感器、流量传感器、温度传感器等,用于实时采集各项参数数据。
2. 执行器:包括电动执行器、液压执行器等,用于实现对闸门的远程控制和调节。
3. 控制器:包括单片机控制器、工控机等,用于数据处理、通信和控制操作。
4. 通信设备:包括以太网通信设备、无线通信设备等,用于与上位机进行数据传输和远程监控。
5. 电源设备:包括稳压电源、UPS电源等,用于为系统提供稳定的电源供应。
四、软件功能闸门综合自动化监控系统的软件功能主要包括以下几个方面:1. 数据采集与存储:通过传感器采集的数据,经过控制器处理后,存储到数据库中,方便后续数据分析和查询。
2. 远程监控与控制:通过互联网或者内网,操作人员可以远程监控闸门的状态、运行情况和参数,并进行远程控制操作。
3. 报警与故障诊断:系统能够根据设定的阈值,实时监测闸门的状态,当超过设定值时,发出报警信号并显示故障信息。
PLC技术在水利闸门自动化控制中的应用摘要:随着我国水保护技术和科学技术的发展,水保护技术的现代化已成为一种趋势。
水闸控制更好地适应了无人值守和无人值守的特点,达到了远程监控、资源共享、远程传输和图像信息显示的目的。
关键词:PLC技术;水利闸门;自动化控制;应用分析1论述PLC技术水利闸门自动化控制系统项目背景。
船行灌区管理体系包括:通信网络系统、基础数据采集系统、泵协同监测系统、智能农田作物灌溉排水系统、信息中心建设系统、灌区信息管理平台等五个子系统,是我国现行灌区管理体系的主要内容。
水保闸门自动终极目标是利用闸门在线状态进行实时图像信息的监测,利用计算机终端对水保信息进行实时监测,同步实现水保闸门远程启闭,提供水保护系统的实时监控,减少人工信息泵闸门及监测管理系统为例,对水保闸门应用PLC技术进行了分析。
系统结构。
分层分布式监控网络结构的水泵闸门监控系统。
按道闸站点分布、通信网络及管理方式分为远端控制级、自动归口控制级、人工控制级三个层次。
控制体要按照距离装置的远近划分控制体。
在控制系统中,要求的控制体越高,越靠近设备越合适。
按此又可分为手动档,本地级,遥控。
装置的人工现场控制是控制系统控制的最低境界,也是一切控制水平的根本所在。
三级控制原理如图1所示。
系统的远程控制分为两级,即船舶管理办公室的中央远程控制级(配备两台监控主机)和第二分公司通道管理办公室的次中央远程控制级。
目前,主要采用局部泵站或闸门站设备的人工控制柜,以放置在泵站闸门站现场上的局部控制单元。
PLC系统配置。
PLC系统配置选择施耐德的Modiconm340PLC系统,因为闸门和农村灌区的监控系统参数较小。
PLC程序也可以直接保存到编程器或PC机上。
程序设计的主要方法包括设计指令代码程序和设计梯形图程序。
本设计采用梯形图的方法在PC机上实现程序设计,在PLC硬件系统的选择上,合适的机架,CPU,电源模块,输入输出模块,输出模块等都可以选择。
闸门综合自动化监控系统一、引言闸门综合自动化监控系统是一种用于控制和监测水利工程中闸门的开关操作的系统。
该系统集成了各种传感器、执行器、控制器和监测设备,通过自动化技术实现对闸门的远程控制和实时监控。
本文将详细介绍闸门综合自动化监控系统的设计要求、功能模块、技术方案以及实施步骤。
二、设计要求1. 实现对闸门的远程开关控制,包括开启、关闭和停止操作。
2. 实现对闸门位置、速度、压力、温度等参数的实时监测和记录。
3. 提供报警功能,能够及时发出警报并记录异常情况。
4. 支持远程监控,运维人员可以通过网络远程访问系统,实时查看闸门状态和运行情况。
5. 具备数据存储和分析功能,能够对历史数据进行查询和统计分析。
6. 系统稳定可靠,能够适应各种环境条件下的工作。
三、功能模块闸门综合自动化监控系统主要包括以下功能模块:1. 传感器模块:用于监测闸门位置、速度、压力、温度等参数,并将数据传输给控制器。
2. 控制器模块:负责接收传感器数据,根据设定的控制策略进行闸门开关控制,并将控制结果反馈给执行器。
3. 执行器模块:根据控制器的指令,控制闸门的开关操作。
4. 监测模块:实时监测闸门的状态和运行情况,并记录异常事件。
5. 远程访问模块:提供远程访问接口,允许运维人员通过网络远程监控和控制闸门。
6. 数据存储和分析模块:负责存储和管理历史数据,并提供数据查询和统计分析功能。
四、技术方案1. 硬件选型:选择高精度、稳定性好的传感器和执行器,保证数据的准确性和系统的可靠性。
2. 控制策略:根据闸门的特性和工作需求,设计合理的控制策略,确保闸门的安全运行。
3. 通信方式:采用现代化的通信技术,如无线通信或互联网通信,实现远程访问和监控。
4. 数据存储和分析:选择适当的数据库技术,建立数据存储和管理系统,支持数据的查询和统计分析。
5. 系统安全性:采用合适的安全措施,保护系统免受恶意攻击和非法访问。
五、实施步骤1. 系统需求分析:与用户进行沟通,了解用户需求,明确系统功能和性能要求。
水利泵站闸门自控系统解决方案1 闸门自控系统技术条件1.1 工程概况工程项目位于宿州砀山县废黄河水利水利泵站,并在现地建成防洪排涝自动化控制。
每个站共建有1个排涝闸门和1个防洪闸门,闸门开度0到20米。
该工程项目闸门自控系统采用分层分布式结构,即现地控制、中控室控制、远方操作层(预留)。
项目主要功能:闸门自控系统工程是由闸门现地自动控制系统、手动控制、远程控制系统三部分组成。
远程控制级设置在闸门集中控制室;由工作台、工控机、显示器、打印机、网络交换机和系统软件、控制系统等组成。
系统的现地/远程控制、数据自动采集、数据传输等,为指挥调度人员提供全面详实的调度决策依据。
闸门自控系统以“无人值守”为设计原则,采用SCADA系统结构,通过传感技术、自动化控制技术、计算机软硬件技术、网络通信技术等,为用户提供了一套既可现地对闸门进行控制,也可远程通过计算机进行闸门启闭的自动化控制系统,该闸控系统可接入渠道水位信号、流量信号、闸门开度信号、现场视频信号等,能够将水位、流量、开度、视频画面等与闸控系统集中显示在一个软件画面中,使得远方操作更加可视,达到无人值守、统一调度的目标。
(1)闸门控制:2个闸门的启闭自控、视频监控;(2)闸门开度的监测和显示;(3)上、下游等水位、流量的实时监测和显示;(4)中控层与现地控制层的通信系统;1.2技术标准和规范GB2887《计算机场地技术要求》GB998 低压电器基本实验方法GB4026 电气设备接线端子和特定导线线端的识别及应用字母数字系统的规则GB4720 低压电器电控设备IEC-439低压成套开关设备和控制设备GB7251-97低压成套开关设备和控制设备GB11920 泵站电气部分集中控制装置通用技术条件GB2900.1-48电工名词术语GB1479 低压电器基本标准GB50171 电气装置安装工程盘,柜及二次回路接线施工及验收规范GB50256 电气装置安装工程启闭机电气装置施工及验收规范GB50254 电气装置安装工程低压电器施工及验收规范GB50171-1992 《电气装置安装工程盘、柜及二次回路接线施工及验收规范和条文说明》;GB3453数据通信基本型控制规程GB9813-2000微型计算机通用规范GB2887-2000计算机场地技术规范IEEE802.3网络技术标准GB23128操作系统标准SL75-94 水闸技术管理规范SL170-96 水闸工程管理设计规范JB/T5234GB720工业控制计算机系统验收大纲IEC 国际电工学会标准相关的GB、IEC、IEEE、ISO、ANSI、DIN、JH、JIE标准、产品质量法,在执行中如有新标准则按新标准执行;当各标准不一致时,以标准高者和最新版本为准。
某水库闸门自动控制系统设计与应用
唐小林贵州江河水利监理有限公司
【摘要】在防汛和水资源调度中,闸门一直以来都承担着重要的角色,这就对闸门及其控制系统的可靠性、安全性和先进性提出了更高的要求。
随着计算机技术、通讯技术和控制技术的飞跃发展,水利枢纽的自动控制迫切需求可靠性高、性价比好的闸门控制系统。
本文主要讲述某水库闸门控制系统采用先进的计算机控制系统,系统分为现地控制、集中控制和远程控制,该系统操作简便,维护量小,运行稳定可靠。
【关键词】水库闸门自动控制系统pLC
一、闸门控制系统的设计原则系统本着技术先进、安全可靠、经济实用的原则进行总体设计和配置。
系统要求简单可靠、操作灵活、维护方便、实时性好、抗干扰能力强;具有人机接口功能强,便于功能和硬件设备的扩充,系统配置和设备选型符合计算机技术发展迅速的特点。
二、闸门控制系统功能水库闸门控制系统要求高可靠、免维护、功能强大、操作方便、易于扩充和更换部件,实现闸门启闭的手动与自动控制,闸门开度的自动测量与指示。
配合闸门开度的测量和对库水位的自动采集与数据处理。
完成对泄水流量、库容、面积的计算处理与显示输出。
闸门控制系统实现的主要功能有:工作闸门启闭的自动控制,包括现地控制和远程控制;闸门开度自动测量;闸门启闭限位保护;泄
流量自动计算;库容自动计算和库水面面积自动计算等功能。
1.闸门启闭的自动控制功能。
采用现代程序控制技术,对水库闸门实施现地控制和远程控制。
2.闸门开度自动测量。
安装闸门开度自动测量传感器,在闸门启闭过程中自动跟踪测量,闸门现地和远程显示开度数据。
启闭闸门时。
由传感器获取的开度数据首先传入现场。
LC中,然后再传入远端计算机系统进行数据处理,完成开度的计算、显示与远程传输。
开度数据可在现场显示,同时进入网络传给远端的计算机。
启闭闸门时,可以实时观察闸门的启闭开度情况。
3.闸门自动限位保护。
闸门运行到上、下极限位置以及闸门启闭到预定开度时,能够准确停机。
自动控制系统要对闸门运行的限位接点与执行机构进行自动控制,系统设计双重硬限位保护接点,实施限位保护与定位保护。
自动发出指令并自动停机,保证系统安全可靠的运行控制。
4.工程数据处理。
工程数据采用数据库技术,预置工程数据库。
内容包括水位—库容—水位—面积库—水位—开度孔数—泄流量库等工程库,数据信息图化处理、图文信息量化处理。
系统自动实时采集水位和开度等信号,自动进入计算机中。
根据闸门开度和库水位等当前信息,自动计算对应的水库库容和水库水面面积以及泄流总量等参数。
5.通讯及数据处理。
闸门自动控制系统的数据,存储在中心控
制室计算机的数据库中,完成数据的编辑、检索、统计、分析和报表输出等操作。
三、控制系统的体系结构系统采用分层控制思想为基础进行设计,根据闸门控制系统实际需求,将系统分为现场控制层、集中控制层、远程控制层三层,分别执行闸门的现场控制、集中控制、远程控制功能。
系统中各层分别根据所在地性质以及管理功能的不同完成相应的功能,同时明确了各层接口以及层次间的优先体系结构,并采用分级权限控制系统实现闸门控制系统的保障体系。
远程监控层一般位于管理中心决策机构,该层接收几个集中控制层的信息、完成信息综合分析、实现水资源的统筹调度以及闸群联合调度,形成高级决策调度指令并实现指令下达,紧急时直接启用远程控制功能执行闸门远程控制。
集中控制层一般位于信息分中心,即一处闸门的集中控制室,实现该闸门工程多孔闸门的联合调度。
集中控制层根据远程监控层的决策指令形成多孔闸门的联合调度方案,并通过计算机系统执行多孔闸门的联合调度任务。
出于安全的考虑,集中控制层具备高于远程监控层的控制优先级。
为了便于管理,管理人员一般以该层为控制功能实现最主要的层次。
现场控制层具体实现该孔闸门的开闭控制,并实现闸门运行参数的采集与通讯工作。
对闸门的实际控制均在该层物理实现,该层具备最高的控制优先级。
四、系统的实现1.分级控制的设计。
在我们设计的系统中,现场级是由在每个闸门现场都安装的闸门控制柜(C。
U采用SIEMENS公司的S7-200。
LC,C。
U224)组成,共17台。
其功能是实现在现场对闸门的手动控制,对水位、闸门开度、闸门运行状态和错误信息的现场采集与监视。
并且完成与集中控制级的实时通信,包括接收控制信息、完成闸门控制动作、发送用于远程监控的闸门运行状态、错误信息到主站。
集中控制级是由设置于闸门控制房内的一个控制柜(C。
U采用SIEMNES公司的S7-300。
LCC。
U315-D。
)。
其主要功能是:通过。
rofi-Bus通信总线与下级系统进行通信,处理相关数据,向监控主机发送闸门的运行状态、错误等信息以及接收监控主机的指令后向下转发。
监控主机通过监控软件接收并显示闸门开度、状态等信息,对错误信息进行报警,并且可以发出指令,控制闸门的运行,同时生成报表。
另外,U。
S电源被采用来在停电时为两级控制系统供电,保证系统不间断工作。
2.。
rofiBus-D。
总线。
rofiBus-D。
总线电缆采用RS485传输电缆,选用9针D型连接器(RS485适用)。
D。
总线安装布线采用的是总线型拓扑结构,由于方案中只存在17个从站,因此可将17孔闸门的。
LC从站挂在同一段中,而无须加载中继器。
D。
总线型结构中每个网段最大可挂载32个从站,且在无中继器的情况下每个网段最长距离为1900米。
电缆最大长度取决于传输速率。
以D。
总线方式连接各个从站,需要在第一个和最后一个站加装终端电阻,而中间的各个从站则只需将相应的数据线连接到总线上即可。
D。
总线采用西门子专用的线缆和接头,通讯总线电缆入柜时屏蔽层与柜体连接接地。
通讯总线在室外段通过地线铺设。
3.系统数据的采集。
在上位机对闸门启闭机执行控制的时候,需要实时地将闸门的闸位信息上传至微机。
还要将闸前和闸后的水位信息同时上传。
同时,还需要不间断地将闸门启闭机的荷重告知上位机。
以便监控闸门是否出现卡滞。
在这个系统中,对闸位的监测采用旋转编码器来实现。
由于旋转编码器的输出信号是16位的数字信号,所以必须增加一个。
LC的16位数字量模块(EM221216DI)。
水位信息由投入式压力水位传感器测量闸前闸后水位,S7-200自带有模拟量模块,水位传感器可直接接入,无须另加信号模块。
4.控制软件的实现。
由于集中控制级的实现比较简单,这里只是介绍现场级控制柜。
LC(第一孔)软件实现。
现场一号控制柜的软件编写如下:系统的自动控制功能可分为现场级控制、集中开/闭环控制。
现场控制级具有最高的优先级,这是由于对闸门的控制要求有较高的安全性和可靠性。
当选择现场级控制后,集中开/闭环控制都被屏蔽。
LC采集现场控制柜的升、降、停控制输入状态,对闸门进行升降停操作。
此时闸门的开度信息、运行状态可以在现地控制柜上的文本显示屏进行显示输出,并同时上传到监控主机显示。
如发生错误,则发出报警并停止闸门运行。
系统软件开发选用西门子专用开发平台。
开发平台STE。
7是用于SIMATIC可编程逻辑控制器组态和编程的标准软件包。
它是SIMATIC工业软件的组成部分。
由于本系统要实现精确控制闸门启闭高度的技术要求,所以程序设计除了采用开环控制方式以外,还采用了闭环控制的方式。
五、结语该套闸门计算机监控系统本着技术先进、安全可靠、经济实用的设计原则,着重考虑了控制与管理的结合、数据实时性与历史性的结合、通用性与安全性的结合,能够较好的满足水库各闸门的
控制管理要求。
