无线电梯三方（五方）对讲系统 GSM 产品说明书一、无线（GSM）三（五）方对讲系统产品概述：无线电梯对讲呼叫系统产品是我公司推出的新一款无线产品，机房用无线GSM分机与管理中心通话，无需布线减少日常试用的维护成本，为管理中心提供了一个全面对讲呼叫的解决方案；11采用了先进的微芯片技术，特别根据用户使用习惯进行优化设计，我们相信这个易于使用的无线对讲系统将给你带来方便稳定可靠的通讯二、无线（GSM）三（五）方对讲系统功能介绍产品无须布线即可连接多台电梯使其轻松实现对外通话。

从电梯到值班室无线通讯，电梯井道内可用电梯随缆的两根备用线。

1. 通话：当电梯使用过程中发生故障停机或停电困人等意外情况时电梯乘客可轻按右边“电话”键向值班室发出信号。

2. 特点：可存储4组号码，当值班室无人值守时，则可向另外电话号码或指定手机发出求救信号，确保与外界保持持续通讯。

3. 优势：一键式呼叫、方便快捷，能有效解决监控中心、机房、轿厢、轿顶、坑底五方对讲通话。

无线布线大量节约了昂贵的线路成本；无线布线大量节约了线路铺设高额的施工成本；大量节约了由于线路故障、老化等因素带来的维护成本；完全杜绝了由于铺设线路而带来的对楼宇及道路的破坏；监控中心位置可以根据需要任意调整，无需任何线路调整；整个系统施工极为简单、施工周期短、见效快。

4. 网络：采用GSM网络，移动联通都可以，信号强，无干扰，没有距离限制，可实现千里之外也能通话，可连接无限量电梯数量，既可以几个小区合并一个值班室，减少人力和物力成本。

四、无线（GSM）三（五）方对讲系统布线图三方通话示意图五方通话示意图五、无线（GSM）三（五）方对讲系统接线示意图六、无线三（五）方对讲系统安装前准备1. 按照装箱单逐一检查设备外观，组件，配件是否齐全完好，与装箱是否相符。

2. 用户根据自己的电梯情况先制定一个表格，注明每台电梯配的GSM卡号，在产品安装无线分机之前最好在监控室统一测试一次，熟悉产品的操作和用法。

電梯無線（GSM）三五方對講系統報價書HONGKONG HUAWEI ELECTRONIC TECHNOLOGY Co., LTD香港華煒電子科技有限公司电梯无线对讲第五代产品，具有八大技术革新，更贴近用户提升使用价值. 第一技术革新：增加信号（蓝）强弱指示，直接观测主机工作环境，便于位置选定和现场测试。

第二技术革新：适用所有品牌型号电梯，觖决了部分电梯自带24V电源与设备12V电源冲突。

第三技术革新：可满足500米楼层高度，解决了第四代产品在随绳缆电线太长无法挂机问题。

第四技术革新：防爆功能，电源升级加装了保护板和交直流绕行功能，解决了其它产品UPS电源安全问题，延长UPS电源使用寿命为同类产品的2.5倍。

第五技术革新：断电、停费、关机状态恢复后自动检测开机，解决了其它品牌一拖三产品在上述条件恢复后无法开机问题。

第六技术革新：适用别墅电梯及小吨位电梯，通话器比前几代通话器更精致耐用，解决了因别墅电梯及小吨位电梯轿内操纵盘空间较少无法正常安装问题。

第七技术革新：远程修改呼救电话号码，可在人不到现场情况下，3秒钟修改求救电话号码。

更便于管理。

第八技术革新：设备增加保险。

增加定期自检测功能，更便于设备自管理工作。

产品升级一：外观材质由铝合金升级为拉丝不绣钢，强度增加2倍，更显高贵。

产品升级二：主控板升级为可变可调专用主板，保障机器运行处理获得更快捷的速度和提升处理器存储容量。

产品升级三：强大的设备安装语音引导和紧急操作引导安抚语音功能，开机后根据语音提示进行设备安装，设备紧急启动后会有语音提示和安抚播报功能。

公司简介：香港华炜电子科技有限公司进驻大陆市场后在国内设立的首家公司，除从事广播发射机、射频功率放大器、射频电源等射频技术行业的研发、生产和销售外，现量身为国内各大电梯公司研发电梯无线报警通讯设备、民用和工业用无线音箱转换器的研发。

香港华炜电子科技有限公司是集研发、生产、销售为一体的高新技术企业，产品技术研发团队于2005年组建，历经7年多的锤炼，目前已在无线电发射、接收高频技术上累积了丰富的经验，取得了一项项技术上的突破与创新，可以为客户解决10MHz~3GHz、500W以下的射频电子设备的开发工程。

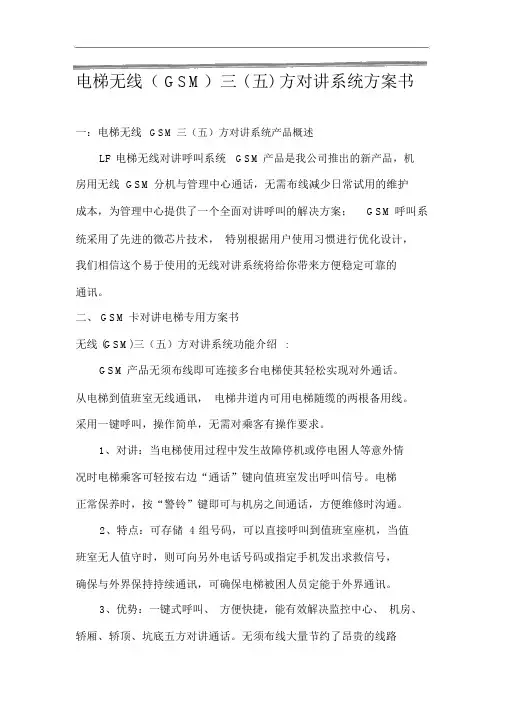

电梯无线（ GSM）三 ( 五) 方对讲系统方案书一：电梯无线GSM三（五）方对讲系统产品概述LF 电梯无线对讲呼叫系统GSM产品是我公司推出的新产品，机房用无线 GSM分机与管理中心通话，无需布线减少日常试用的维护成本，为管理中心提供了一个全面对讲呼叫的解决方案；GSM呼叫系统采用了先进的微芯片技术，特别根据用户使用习惯进行优化设计，我们相信这个易于使用的无线对讲系统将给你带来方便稳定可靠的通讯。

二、 GSM卡对讲电梯专用方案书无线 (GSM)三（五）方对讲系统功能介绍:GSM产品无须布线即可连接多台电梯使其轻松实现对外通话。

从电梯到值班室无线通讯，电梯井道内可用电梯随缆的两根备用线。

采用一键呼叫，操作简单，无需对乘客有操作要求。

1、对讲：当电梯使用过程中发生故障停机或停电困人等意外情况时电梯乘客可轻按右边“通话”键向值班室发出呼叫信号。

电梯正常保养时，按“警铃”键即可与机房之间通话，方便维修时沟通。

2、特点：可存储 4 组号码，可以直接呼叫到值班室座机，当值班室无人值守时，则可向另外电话号码或指定手机发出求救信号，确保与外界保持持续通讯，可确保电梯被困人员定能于外界通讯。

3、优势：一键式呼叫、方便快捷，能有效解决监控中心、机房、轿厢、轿顶、坑底五方对讲通话。

无须布线大量节约了昂贵的线路成本；无须布线大量节约了线路铺设高额的施工成本；大量节约了由于线路故障、老化等因素而带来的维护成本；完全杜绝了由于铺设线路而带来的对楼宇及道路的破坏；监控中心位置可以根据需要任意调整，无需任何线路调整；整个系统施工极为简单、施工周期短、见效快。

4.网络：采用GSM卡网络，移动联通都皆可，信号强，无干扰，没有距离限制，可实现千里之外也可通话，可连接无限量的电梯台数，即，可讲几个小区合并一个值班室，减少人力和物力成本。

三. LF-129 无线 (GSM)三（五）方对讲系统布线图四、无线 (GSM)三（五）方对讲系统接线示意图两条随行电缆A：监控室设备序设备名称规格型号品牌数量单位备注号1无无无无无利用市话网络B：机房内设备。

电梯五方通话使用手册（安装和使用前必须详细阅读此书）、前言1 请详细阅读此操作说明书，并保留它作以后参考。

1.1在安装使用电梯专用对讲机前,电梯专用对讲机系统将在电梯应急或检修被运用，内置副机安装在每一个轿厢内，外置1.2 副机安装于轿顶、井底，主机安装在机房控制柜壁、监控室、值班室、轿顶、井底等。

此对讲机特点：噪音小、衰减少、声音响亮。

此对讲机系统可实现多方对讲。

1.3 操作2.从轿厢副机呼叫主机时，按轿厢操作面板上紧急呼叫按钮，主机响铃，拿起话筒即可与2.1 轿厢对讲。

2.2对讲主机对轿厢对讲时，拿起话筒即可与电梯轿厢副机通话。

此时对讲状态指示灯亮。

2.3主机间呼叫时，拿起听筒按主机呼叫键，其他主机响铃并亮指示灯，拿起听筒即可通话。

3.主要参数:DC12V 3.1工作电压10mV 噪音电压:≤3.2 70dB :≥3.3响铃声级 4.使用条件 60℃4.1环境温度：-10℃～95% ～4.2相对湿度:20%4.3配线说明导线截面积 (单位：mm) 0.3 0.5 0.75 1≤1600≤≤480≤800M)通话距离 (单位：12004.4环境噪音：60dB4.5布线数：25.线材要求要求所有连接线采用国标线、多芯平行线即可满足一般的工程要求。

当走线与强动力线等干扰严重的环境混合布线时，则应采取屏蔽措施。

6.安装主机安装尺寸示意图的安装孔，再安24mm×）179.6mm（97mm或80mm，Φ在控制柜壁钻上下相距6.1178.5mm或装底座。

6.2在主机底面接好线。

把主机挂在底座上。

对讲机副机安装尺寸示意图把对讲内置副机安装于轿厢操纵箱内，安装时要预留传送孔。

6.3 接呼叫按钮。

、EB2EB16.4按上图把从机房对讲主机来的连接线对应接上，按对讲呼叫按钮，呼叫主机，试听对讲声音是否良好。

如果有“嗡嗡”响，请检查扬声6.5 器和麦克风传声口是否封住。

7.单局电梯对讲系统示意图8.关系图主机与副机及值班室接线图如下9.注：“—”即“GND”是本系统的公共端10.多局电梯对讲系统示意图11.多局线控对讲机示意图12.多局对讲机XQD-118C XA操作说明12.1产品名称：多局对讲主机12.2产品型号：XQD-118C XA（X=2、4、6、12、16、22、32、40、48、56、64）12.3工作电压：DC12V12.4适用场所：监控室12.5操作说明：1、本监控主机必须配DC12V电源，接于（+，-）端。
