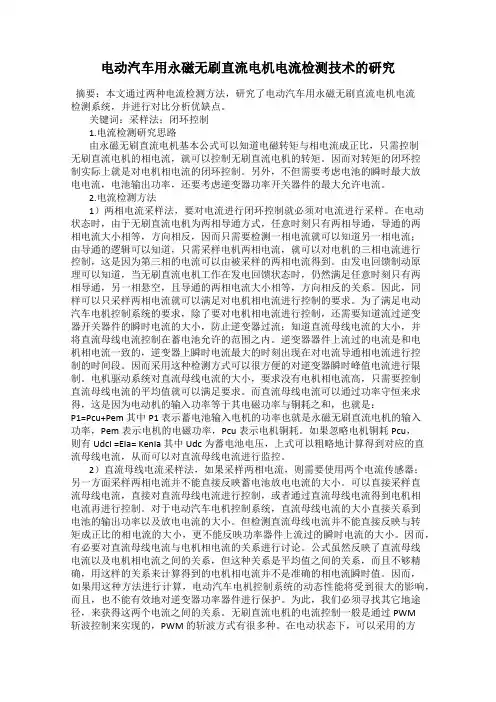

电动汽车用永磁无刷直流电机电流检测技术的研究摘要:本文通过两种电流检测方法,研究了电动汽车用永磁无刷直流电机电流检测系统,并进行对比分析优缺点。
关键词:采样法;闭环控制1.电流检测研究思路由永磁无刷直流电机基本公式可以知道电磁转矩与相电流成正比,只需控制无刷直流电机的相电流,就可以控制无刷直流电机的转矩。
因而对转矩的闭环控制实际上就是对电机相电流的闭环控制。
另外,不但需要考虑电池的瞬时最大放电电流,电池输出功率,还要考虑逆变器功率开关器件的最大允许电流。
2.电流检测方法1)两相电流采样法,要对电流进行闭环控制就必须对电流进行采样。
在电动状态时,由于无刷直流电机为两相导通方式,任意时刻只有两相导通,导通的两相电流大小相等,方向相反,因而只需要检测一相电流就可以知道另一相电流;由导通的逻辑可以知道,只需采样电机两相电流,就可以对电机的三相电流进行控制,这是因为第三相的电流可以由被采样的两相电流得到。
由发电回馈制动原理可以知道,当无刷直流电机工作在发电回馈状态时,仍然满足任意时刻只有两相导通,另一相悬空,且导通的两相电流大小相等,方向相反的关系。
因此,同样可以只采样两相电流就可以满足对电机相电流进行控制的要求。
为了满足电动汽车电机控制系统的要求,除了要对电机相电流进行控制,还需要知道流过逆变器开关器件的瞬时电流的大小,防止逆变器过流;知道直流母线电流的大小,并将直流母线电流控制在蓄电池允许的范围之内。
逆变器器件上流过的电流是和电机相电流一致的,逆变器上瞬时电流最大的时刻出现在对电流导通相电流进行控制的时间段。
因而采用这种检测方式可以很方便的对逆变器瞬时峰值电流进行限制。
电机驱动系统对直流母线电流的大小,要求没有电机相电流高,只需要控制直流母线电流的平均值就可以满足要求。
而直流母线电流可以通过功率守恒来求得,这是因为电动机的输入功率等于其电磁功率与铜耗之和,也就是:P1=Pcu+Pem 其中P1 表示蓄电池输入电机的功率也就是永磁无刷直流电机的输入功率,Pem表示电机的电磁功率,Pcu表示电机铜耗。

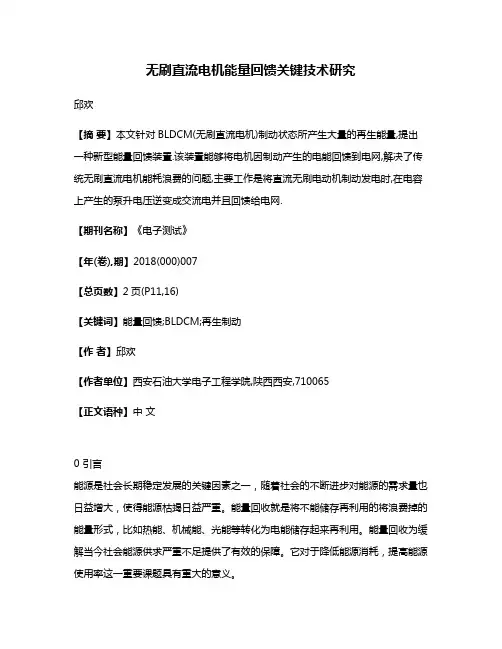

无刷直流电机能量回馈关键技术研究邱欢【摘要】本文针对BLDCM(无刷直流电机)制动状态所产生大量的再生能量,提出一种新型能量回馈装置.该装置能够将电机因制动产生的电能回馈到电网,解决了传统无刷直流电机能耗浪费的问题,主要工作是将直流无刷电动机制动发电时,在电容上产生的泵升电压逆变成交流电并且回馈给电网.【期刊名称】《电子测试》【年(卷),期】2018(000)007【总页数】2页(P11,16)【关键词】能量回馈;BLDCM;再生制动【作者】邱欢【作者单位】西安石油大学电子工程学院,陕西西安,710065【正文语种】中文0 引言能源是社会长期稳定发展的关键因素之一,随着社会的不断进步对能源的需求量也日益增大,使得能源枯竭日益严重。
能量回收就是将不能储存再利用的将浪费掉的能量形式,比如热能、机械能、光能等转化为电能储存起来再利用。
能量回收为缓解当今社会能源供求严重不足提供了有效的保障。
它对于降低能源消耗,提高能源使用率这一重要课题具有重大的意义。
1 系统总体方案设计与结构框图如图1所示,本设计的总体框图由三大部分构成,分别是电动机、逆变器、回收装置。
在BLDC提升系统中, 当电机处于电动状态时,电机消耗电能,电能从电网流出,经变频器的整流、滤波、逆变,最终流入电机,当电机处于制动状态时,电机处于发电状态,电能从电机流出,经回收装置的逆变,滤波,最终流入电网。
图1 采用能量回馈制动的BLDC提升系统1.1 BLDC制动状态再生能量回馈装置主回路其主要拓扑图结构如图2所示,BLCD发电状态能量回馈装置拓主电路将直流无刷电动机制动发电时在电容C上产生的泵升电压逆变成交流电,回馈给电网。
能量回馈装置输入端串联两个二极管VD1、VD2,再连接到逆变器的直流电压上。
当电动机工作在电动状态时,逆变器S1~S6全部处于关断状态,此时电能从电网流向电动机;当电动机工作在制动状态时,电动机产生的电能使变频器直流母线侧电容C的电压开始泵升,如果直流母线侧电容C的泵升电压超过启动逆变器的工作电压,BLDC能量回收并网装置开始工作,此时电能从电动机流向电网。
带能量回馈的电动车驱动系统研究的开题报告一、研究背景电动车在近年来越来越受到人们的青睐,成为了环保出行的重要选择。
而电动车驱动系统作为电动车的核心,也在不断地升级和优化。
目前市面上常见的电动车驱动系统都是采用电池作为能量源,驱动电机输出动力。
但是这种驱动方式会带来一些问题,比如电池寿命短、充电速度慢、能量效率低等,且长期使用后还会造成环境的二次污染。
为了解决这些问题,带能量回馈的电动车驱动系统应运而生。
它利用电动车在行驶中的动能产生电能,然后将这些电能加以存储和利用,从而实现能量的回馈和再利用,提高电动车的能量利用效率,减少对电池的依赖,降低电动车的使用成本,实现绿色环保出行。
二、研究目的本研究旨在通过对带能量回馈的电动车驱动系统的深入研究,探究其实现原理、技术特点、优缺点等方面的问题,并结合实际应用场景,探索其在电动车领域中的应用前景和推广价值,为推动电动车的发展提供技术支持和参考。
三、研究内容和方法1.研究内容(1)带能量回馈的电动车驱动系统的基本原理和技术特点。
(2)对带能量回馈的电动车驱动系统中关键技术的现状和发展趋势进行深入分析和研究。
(3)通过实验和仿真等方法,对带能量回馈的电动车驱动系统的性能进行测试和评价。
(4)结合市场需求和应用场景,探索带能量回馈的电动车驱动系统在电动车领域中的应用前景和推广价值。
2.研究方法本研究采用文献调研、实验测试、仿真模拟等方法,结合实际应用场景,开展带能量回馈的电动车驱动系统的研究。
具体方法包括:(1)对相关文献进行搜集、整理和分析,深入了解带能量回馈的电动车驱动系统的原理、技术特点和发展趋势。
(2)开展实验测试,对带能量回馈的电动车驱动系统的性能进行测试和评价,包括能量回馈效率、充电速度、动力输出等指标。
(3)利用仿真软件,对带能量回馈的电动车驱动系统进行模拟,探究其在不同应用场景下的性能表现和适用性。
(4)结合市场需求和应用场景,探索带能量回馈的电动车驱动系统在电动车领域中的应用前景和推广价值。

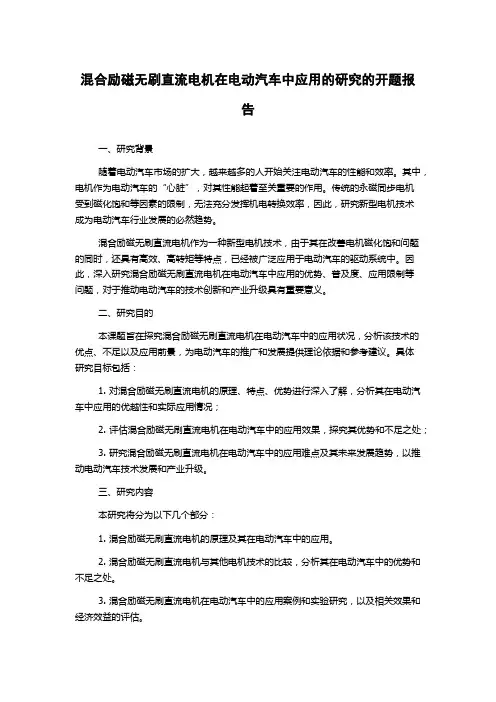

混合励磁无刷直流电机在电动汽车中应用的研究的开题报告一、研究背景随着电动汽车市场的扩大,越来越多的人开始关注电动汽车的性能和效率。
其中,电机作为电动汽车的“心脏”,对其性能起着至关重要的作用。
传统的永磁同步电机受到磁化饱和等因素的限制,无法充分发挥机电转换效率,因此,研究新型电机技术成为电动汽车行业发展的必然趋势。
混合励磁无刷直流电机作为一种新型电机技术,由于其在改善电机磁化饱和问题的同时,还具有高效、高转矩等特点,已经被广泛应用于电动汽车的驱动系统中。
因此,深入研究混合励磁无刷直流电机在电动汽车中应用的优势、普及度、应用限制等问题,对于推动电动汽车的技术创新和产业升级具有重要意义。
二、研究目的本课题旨在探究混合励磁无刷直流电机在电动汽车中的应用状况,分析该技术的优点、不足以及应用前景,为电动汽车的推广和发展提供理论依据和参考建议。
具体研究目标包括:1. 对混合励磁无刷直流电机的原理、特点、优势进行深入了解,分析其在电动汽车中应用的优越性和实际应用情况;2. 评估混合励磁无刷直流电机在电动汽车中的应用效果,探究其优势和不足之处;3. 研究混合励磁无刷直流电机在电动汽车中的应用难点及其未来发展趋势,以推动电动汽车技术发展和产业升级。
三、研究内容本研究将分为以下几个部分:1. 混合励磁无刷直流电机的原理及其在电动汽车中的应用。
2. 混合励磁无刷直流电机与其他电机技术的比较,分析其在电动汽车中的优势和不足之处。
3. 混合励磁无刷直流电机在电动汽车中的应用案例和实验研究,以及相关效果和经济效益的评估。
4. 研究混合励磁无刷直流电机在电动汽车的应用难点,如热管理、匹配控制等,以及相应的解决方案。
5. 对混合励磁无刷直流电机在电动汽车中的未来发展趋势进行探究。
四、研究意义本研究的意义在于:1. 深入了解混合励磁无刷直流电机在电动汽车中的应用情况,分析其优势、不足以及未来发展趋势,为电动汽车行业的技术创新和产业升级提供理论依据;2. 增强人们对混合励磁无刷直流电机技术的认知程度,促进其在电动汽车领域的推广和应用;3. 为电动汽车制造商提供技术和产品开发的参考思路,加快电动汽车的普及和推广。

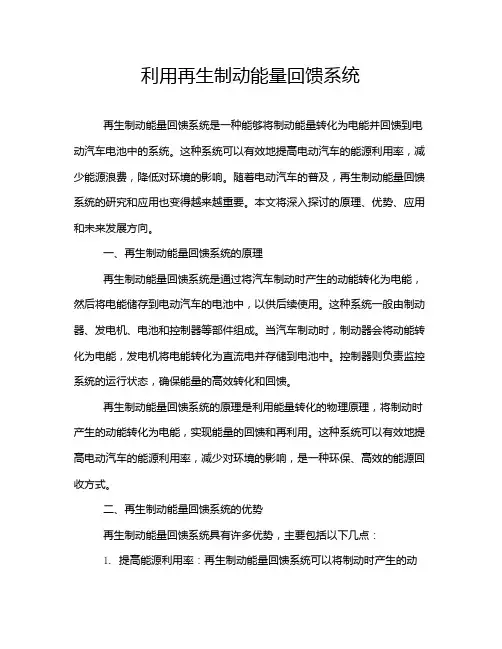

利用再生制动能量回馈系统再生制动能量回馈系统是一种能够将制动能量转化为电能并回馈到电动汽车电池中的系统。
这种系统可以有效地提高电动汽车的能源利用率,减少能源浪费,降低对环境的影响。
随着电动汽车的普及,再生制动能量回馈系统的研究和应用也变得越来越重要。
本文将深入探讨的原理、优势、应用和未来发展方向。
一、再生制动能量回馈系统的原理再生制动能量回馈系统是通过将汽车制动时产生的动能转化为电能,然后将电能储存到电动汽车的电池中,以供后续使用。
这种系统一般由制动器、发电机、电池和控制器等部件组成。
当汽车制动时,制动器会将动能转化为电能,发电机将电能转化为直流电并存储到电池中。
控制器则负责监控系统的运行状态,确保能量的高效转化和回馈。
再生制动能量回馈系统的原理是利用能量转化的物理原理,将制动时产生的动能转化为电能,实现能量的回馈和再利用。
这种系统可以有效地提高电动汽车的能源利用率,减少对环境的影响,是一种环保、高效的能源回收方式。
二、再生制动能量回馈系统的优势再生制动能量回馈系统具有许多优势,主要包括以下几点:1. 提高能源利用率:再生制动能量回馈系统可以将制动时产生的动能转化为电能,实现能量的回馈和再利用,提高电动汽车的能源利用率。
2. 减少能源浪费:传统汽车在制动时会将动能转化为热能散失,造成能源浪费。
再生制动能量回馈系统可以将这部分能量回馈到电池中,减少能源浪费。
3. 减少对环境的影响:再生制动能量回馈系统可以减少电动汽车的能源消耗,降低对环境的影响,是一种环保的能源回收方式。
4. 提高行车安全性:再生制动能量回馈系统可以提高电动汽车的制动性能,减少制动距离,提高行车安全性。
5. 增加电动汽车的续航里程:再生制动能量回馈系统可以增加电动汽车的续航里程,延长电池的使用寿命,提高电动汽车的性能和竞争力。
三、再生制动能量回馈系统的应用再生制动能量回馈系统已经在许多电动汽车中得到应用,取得了良好的效果。
目前,许多汽车制造商都在研发和推广再生制动能量回馈系统,以提高电动汽车的性能和竞争力。

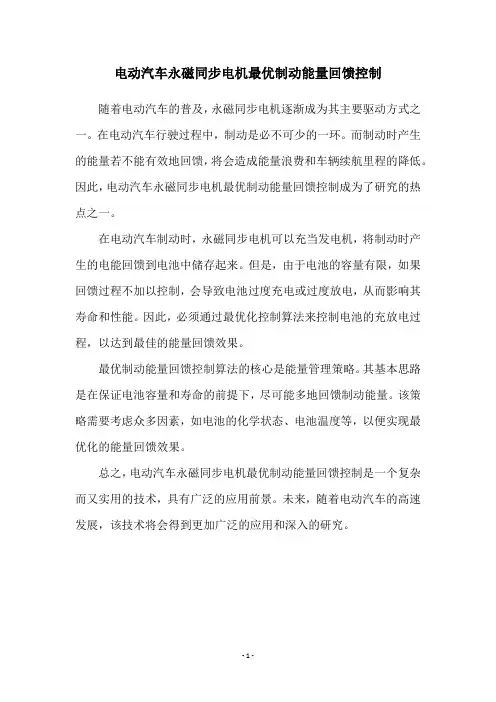

电动汽车永磁同步电机最优制动能量回馈控制随着电动汽车的普及,永磁同步电机逐渐成为其主要驱动方式之一。
在电动汽车行驶过程中,制动是必不可少的一环。
而制动时产生的能量若不能有效地回馈,将会造成能量浪费和车辆续航里程的降低。
因此,电动汽车永磁同步电机最优制动能量回馈控制成为了研究的热点之一。
在电动汽车制动时,永磁同步电机可以充当发电机,将制动时产生的电能回馈到电池中储存起来。
但是,由于电池的容量有限,如果回馈过程不加以控制,会导致电池过度充电或过度放电,从而影响其寿命和性能。
因此,必须通过最优化控制算法来控制电池的充放电过程,以达到最佳的能量回馈效果。
最优制动能量回馈控制算法的核心是能量管理策略。
其基本思路是在保证电池容量和寿命的前提下,尽可能多地回馈制动能量。
该策略需要考虑众多因素,如电池的化学状态、电池温度等,以便实现最优化的能量回馈效果。
总之,电动汽车永磁同步电机最优制动能量回馈控制是一个复杂而又实用的技术,具有广泛的应用前景。
未来,随着电动汽车的高速发展,该技术将会得到更加广泛的应用和深入的研究。
- 1 -。
电动汽车用直流无刷电机能量回馈研究
摘要 本文对电动汽车用直流无刷电机能量回馈的种类进行了
深入探讨,针对不同种类能量回馈的特点进行了详细分析,提出了
各种回馈适用的条件。最后简要提出了能量回馈的控制方式,通过
在产品中的成功应用,证明这种控制方式具有可行性。
关键词 直流无刷;能量回馈;回馈制动
中图分类号u46 文献标识码a 文章编号 1674-6708
(2012)78-0031-02
0 引言
随着能源供应的紧张,汽油的价格越来越高,使用电能作为汽
车的动力将会是未来发展的大趋势。但是目前车用动力电池的储能
低、充电时间长是制约其应用和普及的瓶颈。而采用能量回馈的方
式,可以将电动汽车刹车时的能量回馈给电池,这就变相的增加了
动力电池的储能大小,延长了电池一次充电的续驶里程,具有重要
的现实意义。本文将专门探讨直流无刷电机在电动汽车中使用的能
量回馈方式。
1 系统构成
1.1 整车动力系统组成
整车动力系统主要由蓄电池、直流无刷电机、电机控制器和霍
尔位置传感器组成,见图1。蓄电池作为整车的电量储存设备,为
电动汽车的运行提供电能。位置传感器采用120°电角度的霍尔传
感器。电机控制器根据电机运行时的位置传感器信号,按照霍尔序
列与三相全桥开关的对应顺序进行功率管的开关变换。霍尔信号与
三相全桥的顺序如表1所列,通过图2所示的功率变换电路,将蓄
电池的直流电转换成电机工作的交流电流。
功率变换部分主要由蓄电池、功率变换电路和直流无刷电机组
成,如图2所示。假设电动汽车正向行驶时开关桥的顺序按照表1
中的对应顺序,则开关桥和对应的感生电动势波形为图3所示变化。
1.3 回馈控制方式的分类
按照回馈的不同方式,将直流无刷的能量回馈分为自然回馈、
全桥回馈和半桥回馈三种类型。
1.3.1 自然回馈方式
当电动汽车处于下坡位置,由于重力加速度使车速不断加快,
电机转速随之升高。根据直流无刷电机的特性,当电机转速n大于
时,线圈所产生的感生电动势就会超过电池电压u,将产生的电量
自然的回馈到电池中。此时三相全桥中的六个mosfet均处于截止
状态,mosfet的续流二极管处于三相整流工作状态。
1.3.2 全桥回馈方式
全桥回馈以t0~t2区间为例,此时t1和t4全部进行pwm调制。
当t1和t4均为导通状态下,选电池的负极为参考点,此时三
相中点的电压u0=u/2,d6一直处于截止状态,电流运行方向为:
电池正极→t1→a相线圈→b相线圈→t4→电池负极。
当t1和t4处于关断状态,此时三相中点的电压u0=-ec,电流
的运行方向为:电池负极→d2→a相线圈→b相线圈→d3→电池正
极,由电机向电池回馈能量。
可以看出在t0~t1区间,d6虽然处于正向压降,但电路中并没
有回路;在t1~t2区间,d6处于反向压降截止状态。所以在t1~
t2整个周期内,d6一直处于截止状态。
1.3.3 半桥调制
半桥调制就是在能量回馈时针对上桥t1、t3和t5或下桥的t2、
t4和t6进行调制的回馈方式,通过升压斩波将电机线圈产生的感
生电动势的能量回馈到电池,仍以t0~t2区间为例。
1)上半桥能量回馈
在采用上半桥制动的续流阶段,此时t1和t3导通,续流电流
的流向为:a相线圈→t1→t3→b相线圈。在t0~t1区间,取电池
负极作为参考电点,三相中点的电势u0=u,u>ec>0 ,d5获得正向
压降通过t3→b相线圈→c相线圈d5构成回路,d6获得反向压降
处于截止状态;在t1~t2区间,三相中点的电势u0=u,ecec> 0,
d5处于正向压降,但没有回路所以不导通,d6处于反向压降截止
状态。在t1~t2区间,三相中点的电势u0=0,0>ec,d5处于反向
压降不导通。d6处于正向压降,通过t2构成正向导通回路,续流
电流方向为:a相线圈→t2→d6→c相线圈。
采用下半桥制动的回馈阶段,在t0~t1区间的回馈电流流向为:
电池负极→d4→b相线圈→a相线圈→d1→电池正极。在t1~t2区
间的回馈电流比在t0~t1区间的基础上多出了电流的流向为:电
池负极→d6→c相线圈→a相线圈→d1→电池正极。
由上可知,采用下桥能量回馈时,可分为t0~t1区间和t1~t2
区间有两种情况,在t0~t1区间c相线圈不参与回馈,不产生转
矩脉动。在t1~t2区间c相线圈参与回馈,a相线圈与b相线圈的
电流不同,会产生转矩脉动噪声。
2 结论
从以上的分析中可以知道各种回馈方式的特点,自然回馈是不
受控制,只要电机转速高于某一特定值就会发生,且其回馈时的能
量较大,长时间工作在这种状态下会引发mosfet的二极管发热;
全桥回馈时不会产生因为第三相导通而产生的转矩脉动,但是频繁
的开关也会产生发热,同时这种回馈方式需要电池参与放电;半桥
回馈会产生因第三相导通引起的转矩脉动,产生噪声。
针对以上各种能量回馈方式的特点,为了发挥不同回馈方式的
优势同时减少负面的效果,对直流无刷电机的能量回馈制动采用了
如下回馈策略。
当自然回馈发生时按照三相全桥的开关序列导通参与整流的
mosfet,这样可以减少二极管上的功率损耗,提高回馈效率。当电
动汽车正常行驶时,在电机的控制算法中加入全桥回馈的控制算
法,将电机内部续流的电能通过全桥整流的方式回馈到电池中,这
种算法可以减少上下桥同时调制产生的功率损耗,并在一定程度上
降低电机的噪声。当刹车踏板踩下,电动汽车需要制动时,转入半
桥回馈制动模式,在电机中增加半桥回馈控制的算法,采用上半桥
调制和下半桥调制交替进行,这种算法也可以降低转矩脉动,同时
可以提高能量回馈的效率。
根据以上分析出的各种能量回馈特点和控制策略,并结合相对
应的算法,已经在锦州海伯伦汽车电子有限公司产品中应用并取得
了明显的效果,控制器的效率及续驶里程都有了较大的提高。
参考文献
[1]张琛.直流无刷电机原理及应用[m].机械工业出版社,2004.
[2]张毅,等.电动汽车无刷直流电机的回馈控制[j].上海交通
大学学报,2005.
[3]黄斐梨,等.永磁无刷电动机能量回馈制动调制方式比较[j].
微特电机,2005.
[4]宋小庆.电动装甲车无刷直流电机驱动系统的再生制动[j].
微电机,2001.
[5]王书贤,邓楚南.电动汽车用电机技术研究[j].微电机,
2006.
