基于SIP协议的音视频的软件开发

基于SIP协议的音视频的软件开发 前言 在VoIP中，我们知道SIP协议有很大的用处。这里，我们就针对SIP协议，来看看SIP软电话开发环境的建立都需要知道哪方面的知识。那么首先我们来看看这个开发平台的条件。要在windows或者linux平台下开发基于SIP软电话，需要以下软件。

服务器端软件： 注册多个客户端到服务器上，可以进行通话测试 SIP客户端软件：主要用于测试，可以对别人已经完成的客户端进行抓包，以比对自己程序的发包数据

SIP协议栈：基于某个现成的SIP协议栈来开发会加快开发进度 RTP栈：传输语言或者视频数据的协议栈

抓包测试工具：调试网络程序最有效的办法 以下介绍这些软件主要以开源软件为主 一 服务器端软件 1. Asterisk：Linux系统下开源的IPPBX，功能强大稳定，主要用c语言开发。配置稍麻烦。

2. Vocal：Linux系统下开源的SIP服务器端。可以作为IPPBX也可以作为运营系统。很多voip虚拟运营商都用这个作为自己的运营系统。提供BS结构的管理界面。

3. YATE：跨平台(Linux，Windows)的开源SIP服务器端。在windows下安装非常简单。其他方面没有进行过测试。

4. SER：Linux平台下重量级的SIP服务器断。功能比较丰富，也是很多voip虚拟运营商的系统选择。不过据说配置比较麻烦，具体没有试过。 5. sipX：Linux平台下的SIP服务器。这个好像不能作为客户端再次注册到其他SIP服务器上。提供BS结构的管理界面。

二 SIP客户端软件 1. Windows Messenger 5.1：微软出的SIP客户端，操作方便。 2. YATE Client：跨平台(Linux，Windows)的开源SIP客户端软件。安装方便，功能简单。

3. xten：windows平台下的SIP软电话。功能齐全，使用方便。 三 SIP协议栈 1. osip：跨平台的开源SIP协议栈。用c语言实现，体积小。 2. exosip：对osip进行封装，使其方便SIP客户端软件开发。同样开源跨平台。

3. sipXtackLib：由SIPfoundry提供的开源跨平台的SIP协议栈，功能齐全。C++开发，已经被用于开发数个商业SIP终端。

四 RTP栈 1. JRTPLIB: 开源的跨平台rtp栈，用C++语言开发，使用方便。 五 抓包测试工具 1. Wireshark：非常有名的开源跨平台网络抓包工具，以前叫做Ethereal。 内容：

SIP是一个会话协议，很多大企业都在用，通信行业的一个标准(不过从个人角度不喜欢这个协议格式，罗嗦).

其业务逻辑比较，简单地来说如下： User Agent Server ------------------REGISTER-----------> <----------401(407) Unauthorized-- ----------REG(带上用户口令)-----------> ---------------200 OK 1 Bindings--- 双方交互几次，注册成功。 因为Sip 通信一般采用UDP，所以有个保活的问题，一般每隔两三分钟再向server注册一下。server也可能每隔一两分钟向客户发Unauthorized，让客户再刷新一下登录。

登录成功后，某个客户端向另一个客户端发起呼叫，通过服务器中转命令。简单来讲，这个和IM的原理是一样的。对方同意接收呼叫后，把媒体端口通知给

server 及对方。到了这里，有IM开发经验的人，自然就知道下一步怎么做了：如果想P2P直连的话，就先穿透NAT打洞，否则就通过Server中转。

很明显，SIP会话和现有的IM类似，但效率或效果上来讲差的很多，比如登录保活， 还是同名用户同时登录等等，都处理的不够好。不过SIP是电信协议，最初是用在VOIP和可视电话上，环境比IM简单地多，所以这个协议足够用了，估计名字中的S也是因为这个原因。

sip呼叫成功，建立连接之后，媒体传输(音视频)是通过RTP协议进行的。简单地说，采集到声音和视频，先按指定编码方面编码，比如音频编码成 g711，视频编码成h263,然后根据RFC相关协议加上包头用UDP向指定发送出去。对方收到后先解包，再解码，然后播放。

如果想了解SIP的详细工作流程，可以这样： 1 找一个外网的sip server (如果有经验，可以用yate2，或Trixbox等自己搭建) 2 安装x-lite ( 很不错的sip软电话客户端,如果安装eyeBeam更好，带视频) 3 安装ethereal和WinPcap (抓包工具)

然后，用x-lite拨打其他的客户端或SIP话机，用抓包工具抓出相关的数据包，先看流程，然后再看包结构。

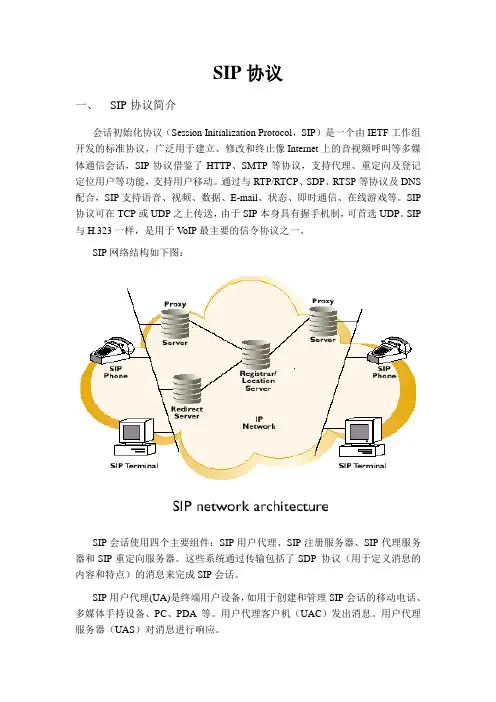

后面附上一个介绍SIP的PPT，写的非常好，可能是台湾方面出品，以前收集的。是个.rar文件，因为这里只能上传图片，所以改名为.jpg再上传，下载后把.jpg去掉解压就可以了。

PPT写的非常好，用心看，很快就能了解SIP的工作流程。 下一步，就是自己动手实现SIP VOIP系统了。 如果商用的话，server 采用Trixbox,也可以仔细研究一下 Asterisk。客户端就用x-lite好了。

做为程序员，第一反应就是怎么样自己动手写一个客户端，甚至服务器。好在开源产品众多，写一个并不难。

经过几天的调试，发现几个协议栈做的不错: 1 SIP协议栈： a osip+exosip (建立客户端及通信非常简单，质量也好)， b reSIProcate (全面，有server端例子，综合调试方便)。 c 其他的还用过一个pjsip，不过它与音视频结合成一个库之后， 音频质量不好。但是比较小巧， 听说台湾很 多嵌入设备采用。

2 RTP协议栈: a Linphone采用的是oRTP,音视频部分采用的是 MediaStreamer2 b JRtpLib，结合emiplib的音视频处理。 c ffmpeg,ffmpeg本来是专门处理音视频编解码的，不过也提供了 rtp,rtsp,最近好象也增加了rtmp协议的支持。顺便一提，MS2和 emiplib底层也采用了ffmpeg。只要和音视频打交道，并且质量很不错的产品，都离不开它，比如mplayer,ffdshow。顺便BS一下 kmplayer，上了ffmpeg黑名单。

这里面着重提到的是jrtplib，之前误解为它只是按RTP传输数据包，以前写过的几个文章，都是在RTP包之后，自己再封装了一下，当然，做为自己用 的音视频聊天程序，这样是没问题的。但用在SIP及其他VOIP产品上，要考虑互通，就要严格搂RTP协议来执行了。

了解了几个开源的东西，下面自己动手建一个简单的SIP环境： 1 对Linux比较熟的人， 在CentOS上安装Asterisk，客户端采用Linphone，自己研究吧。

2 象我这样只要在Linux下用点g++的，如果想针对VOIP快速学习的话，服务器安装yate2，客户端随便拿哪个都行。

3 如果自己想定制sip server，干脆一步到位，下载reSIProcate，用vc2005编译，一次通过。运行时提示缺少几个dll,google一下很快都找到了，然后运行repro，做为server先临时用着，反正是学习。

客户端呢，网上流行一个很不错的，名字叫Youtoo,下载，简单编译后可以做为一个语音的客户端使用。

然后，PC上安装几个虚拟机，一个运行server，一个运行x-lite(做为一个参考的标准)，主要上运行我们自己写的客户端进行测试。如果要调试server，就是主机上运行repro,虚拟上分别运行两个x-lite。 环境搭建立好了，下一步就开始调试。 根据这几天的实践，找出了一个最优的配置：

1 sip server采用Trixbox，如果对Linux很熟建议直接用Asterisk. 2 客户端如果直接使用，建议ekiga. 顺便说一下几个客户端使用的感受： 1 linphone:好象名气不小，不过，最新版3.1.2安装后启动就崩溃。我安装的是普通的XP-SP3，电脑公司特别版。一般软件运行没问题。如果在这个平台上都崩溃，真不知道说什么好。

后来再试3.1.1，这个可以启动，运行能看到视频图像。不过奇怪的是，与视频电话连接上视频窗口反而隐藏起来。结束通话，又显示出来。搞不懂它的视频功能是做什么用的。另外显示本地视频只支持QCIF。

2 eyeBeam ：名气更大，使用起来也不错，这个不错不包含视频功能。如果启动了视频的话，只显示第一帧图，摄像头怎么转它也不动。另外，主动连视频电话时，不能启动视频功能。视频电话呼叫它才能启动。启动后，"Start Video"点一下又灰住，完全不能用。

3 Wengo不错，现在改名叫Quate了，连接摄像头非常快，本地预览也正常。不过，解码有问题，看 到的是一堆绿色图块，不知道是它解不了码，还是弄几个颜色块在那边骗人玩。

4 yate好象不支持视频，不过声音倒是不错。 5 回头再说ekiga，边续试用了上面几个软件，以为我用的视频电话硬件有问题，但用ekiga连接后，双方的视频都正常。 上面是从视频效果角度出发来评测的，如果不使用视频的话都差不多。

搭建好环境，测试通过，熟悉协议之后， 就是自己做一个这样的平台了。 服务器想都不用想，直接用Tixbox，重头写不现实。

至于客户端，一般的程序架构应该如下： 一 协议部分： 主要处理sip的注册，呼叫，接收，挂机等功能，所有的协议都差不多，随便选一个就行。

二 媒体传输，这部分比较复杂 ：
