低温阀的设计和使用工况
低温阀门的材料选用
1. 低温阀门的主体材料
a) 主体材料选用应考虑的因素
从金相考虑，金属材料中除了具有面心立方晶格的奥氏体钢、铜、
铝等以外，一般的钢材在低温状态下会出现低温脆性，从而降低阀门的
强度和使用寿命。
铝在低温下不会出现低温脆性，但铝及铝合金的硬度不高，铝密封
面的耐磨、耐擦伤性能差，所以仅在低压和小口径的低温阀门中使用。
b) 阀体、阀盖、阀座、阀瓣（闸板）材料的选用
温度高于-100℃时选用铁素体钢，温度低于-100℃选用奥氏体钢，
低压及小口径阀门可选用铜和铝等材料。
c) 阀杆及紧固件的材料选用
温度高于-100℃时，阀杆和螺栓材料采用Ni、Cr-Mo等合金钢，经
适当的热处理，以提高抗拉强度和防止螺纹咬伤等。
温度高于-100℃时，采用奥氏体不锈耐酸钢。18-8耐酸钢硬度低，
会造成阀杆与填料相互擦伤，至使填料处泄露。所以阀杆表面必须镀硬
铬（厚度0.04-0.06mm）,或进行氮化和镀镍磷处理，以提高表面硬度。
为防止螺母与螺栓咬死，螺母一般采用Mo钢或Ni钢，同时在螺纹
表面涂二硫化钼。
2. 低温阀垫片、填料的选用
随着温度降低，氟塑料收缩量很大，会使密封性能下降，容易引起泄露。
橡胶对液化天然气有泡胀性，在低温下不可采用。
在低温阀门设计中，一方面由结构设计来保证使填料处于接近环境温度
下工作。另一方面在选择填料是要考虑填料的低温特性。低温阀中一般采用
柔性石墨填料。柔性石墨对气体、液体均不渗透，较低的紧固压力就可达到
密封,它还有自润滑性。柔性石墨的使用温度范围为-200-870℃。 低温阀门
也可采用无填料的波纹管密封结构。
低温阀门用垫片必须在常温、低温及温度变化下具有可靠的密封性和复
原性。常采用聚四氟乙烯和耐酸钢带绕制的缠绕式垫片，优先选用柔性石墨
和耐酸钢带绕制的缠绕式垫片(-200℃)。
低温阀门的特殊结构
1. 阀体应能充分承受温度变化而引起的膨胀、收缩，且阀座部位的结构不
会因温度变化而产生永久变形。
2. 阀盖：采用长颈阀盖结构，目的是起到保护填料函的作用。长颈阀盖结
构还便于缠绕保冷材料。
3. 阀瓣（闸板）：闸阀采用挠性闸板或开式闸板；截止阀的平阀座及针形阀，
采用塞子形阀瓣。这些结构形式不论温度如何变化，均能保持可靠的密
封。
4. 阀杆：阀杆需镀铬、镀镍磷或经氮化处理，以提高阀杆表面硬度，防止
阀杆与填料、填料压套相互咬死，损坏密封填料，造成填料函泄露。
5. 垫片：垫片选用应考虑材料的低温性能，如压缩回弹性、予紧力、紧固
压力分布以及应力松弛特性等。
6. 填料函及填料：填料函不能与低温段直接接触，而设在长颈阀盖顶端，
使填料函处于离低温区较远的位置，在0℃以上的温度环境下工作，提
高填料函的密封效果。填料函多采用带有中间金属隔离环的二段填料结
构，可以从填料函中间加入润滑脂形成油封层，降低填料函压差。
7. 上密封：低温阀都设有上密封结构，上密封要堆焊钴铬钨硬质合金，精
加工后研磨。
8. 阀座、阀瓣、（闸板）密封面：低温阀的关闭件采用钴铬钨硬质合金堆焊
机构。软密封结构由于聚四氟乙烯膨胀系数大，低温下变脆，所以仅使
用温度高于-70℃的低温阀，但聚三氟乙烯可用于-162℃的低温阀。
9. 中法兰螺栓：
a 螺栓应有足够的强度，因为螺栓在反复载荷下工作，常会因疲劳而产
生断裂。
b 因螺栓在螺纹根部易引起应力集中，所以最好采用全螺纹结构的螺
栓。
10. 保冷：又称隔温板，是一块焊在填料函下部长颈部分的圆形板。提高保
温效果。
11. 预防异常升压的措施：阀门关闭后，阀门腔内会残留一些液体。随着时
间的增加，这些液体回吸收大气中的热量，回升到常温并重新气化。气
化后，其体积急剧膨胀，约增加600倍之多，因而产生极高的压力，并
作用于阀体内部。这种现象称为异常升压，是低温阀门特有现象。发生
异常升压现象时，会使闸板紧压在阀座上，导致闸板不能开启。高压会
将中法兰垫片冲出或冲坏填料；也可引起阀体、阀盖变形，使阀座密封
性能显著下降。
12. 为防止异常升压现象发生，一般低温阀门在结构上采用以下措施：
a 设置泄压孔，又称压力平衡孔或排气孔。
b 在阀门上设置引出管或安装安全阀以排出异常高压。

低温阀门的技术要求
深冷处理：将零件浸入低温液氮箱中保温一定时间，以减少其由于温差
和金相组织改变而产生的变形，从而提高阀门在低温时的密封性能的一种处
理方法。
1. 在阀瓣和阀座的密封面上堆焊硬质合金应符合JB/T 6438的规定。使用
温度低于-100℃时，堆焊后要进行深冷处理，即在研磨前浸在-196℃的
液氮中保冷2-6h后取出自然处理，然后研磨装配。
2. 用于-100℃以下的低温阀门，其阀体、阀盖、阀瓣、阀座、阀杆等零件
在精加工前应进行深冷处理，即将零件浸放在液氮箱中进行冷却，当零
件温度达到-196℃时，开始保温1-2h，然后取出箱外处理到常温，重复
循环2次。

低温阀门的试验方法
1. 常温试验：常温试验应符合GB/T13927、JB/T9092、API598及API 6D
的规定。
2. 低温试验：低温阀门的低温试验在常温试验合格后进行。
试验前应清除阀体中的水和油脂，用符合试验要求的热电偶与阀门连
接，试验过程中监测阀体、阀盖的温度。低温试验冷却介质为液氮与酒精的
混合液或液氮，试验介质为氦气。

合集下载

概述现行低温阀门相关标准的区别

概述现行低温阀门相关标准的区别

概述现行低温阀门相关标准的区别一、低温阀门检测标准概论目前国内对低温阀门的检测主要是标准依据是GB/24925-2010和BS6364：1984（R1991、R1997、R1998），由于JB/T 7749-1995已经作废，不在标准讨论内。

GB/24925-2010和BS6364：1984（R1991、R1997、R1998）中最主要的区别在于：1、非冷箱用阀门其填料压套加长部分的最小长度和冷箱用填料压套的加长部分的最小长度；2、低温试验时要求的不同；3、对软密封阀门的检验标准不同。

BS6364：1984（R1991、R1997、R1998）中对非冷箱用填料压套加长部分的最小长度和冷箱用填料压套的加长部分的最小长度有了明确的规定。

除冷箱用阀门外，其他用途的阀门其填料压套加长部分的最小长度应为250mm（参见图1）。

对于冷箱用阀门，应适于在地面上与地面成等于大于15°的方向上操作阀杆，此外，如图所示的填料压套加长部分的最小长度应按表1的规定（除买方对填料压套的长度有特殊要求除外）。

而GB 24925-2010中只要求低温闸阀、截止阀、球阀、蝶阀的阀盖应根据不同的使用温度要求设计成便于保冷的长颈阀盖结构，以保证填料函底部的温度保持在0℃以上，没有给出具体的尺寸要求。

从中看出国标是以实际测试温度来评定填料压盖的加长部分是否满足标准要求。

虽然我们可以从设计时材料的导热系数、导热免洗及表面散热系数、散热面积等因素计算得出填料压盖的长度，而实际测试温度容易受到试验设备、试验安装及操作等影响，从而影响到对填料压盖加长部分是否满足标准的要求的判定。

所以在按国标设计的低温阀门图纸审核中，我们还是建议参考BS6364：1984（R1991、R1997、R1998）对填料压套加长部分的最小长度的设计。

二、不用标准的具体实测分析低温试验时，测试过程英标标准跟国标标准的有很大的不同。

BS6364：1984（R1991、R1997、R1998）中对阀门启闭的要求为开、关阀门20次，至少要在第一次和最后一次操作时测量其开、关力。

阀门高低温试验方法

阀门高低温试验方法

阀门高低温试验方法全文共四篇示例，供读者参考第一篇示例：阀门是工业生产中常用的一种管道控制装置，其主要功能是通过控制介质的流动，调节管道的流量、压力和温度。

在不同工作环境下，阀门需要经过各种试验来验证其性能和可靠性。

其中，高低温试验是阀门试验中的重要环节之一，本文将介绍阀门高低温试验的方法和步骤。

一、阀门高低温试验的意义阀门在工业生产中承担着重要的控制作用，因此其可靠性和性能至关重要。

在工作过程中，阀门可能会遭遇高温、低温等极端工况，因此需要进行高低温试验来验证其能否在极端环境下正常工作。

通过高低温试验，可以评估阀门在不同温度条件下的密封性能、耐受能力和可靠性。

二、高低温试验的方法1. 高温试验高温试验是指将阀门置于高温环境下进行测试，以验证其在高温条件下的工作性能。

具体步骤如下：（1）将阀门安装在高温试验设备中，设定所需的高温环境，通常高温范围为200℃以上。

（2）在高温环境下，对阀门进行密封性能测试、运行性能测试等，记录试验数据。

（3）根据测试结果评估阀门在高温条件下的性能，包括密封性能、流量特性、耐受能力等。

2. 低温试验低温试验是指将阀门置于低温环境下进行测试，以验证其在低温条件下的工作性能。

具体步骤如下：（1）将阀门安装在低温试验设备中，设定所需的低温环境，通常低温范围为-40℃以下。

（2）在低温环境下，对阀门进行密封性能测试、运行性能测试等，记录试验数据。

（3）根据测试结果评估阀门在低温条件下的性能，包括密封性能、流量特性、耐受能力等。

三、高低温试验的注意事项1. 确保试验设备的稳定性和精确度，避免因设备问题导致试验结果不准确。

2. 在高温试验和低温试验过程中，要避免阀门因过温或过冷而受损，确保试验过程安全。

3. 对试验数据进行准确记录和分析，及时发现问题并采取措施解决。

4. 在试验结束后，需要对阀门进行全面检查和整理，保证其性能和质量。

四、结语阀门高低温试验是验证阀门性能和可靠性的重要手段，只有经过高低温试验的检验，才能确保阀门在极端环境下正常工作。

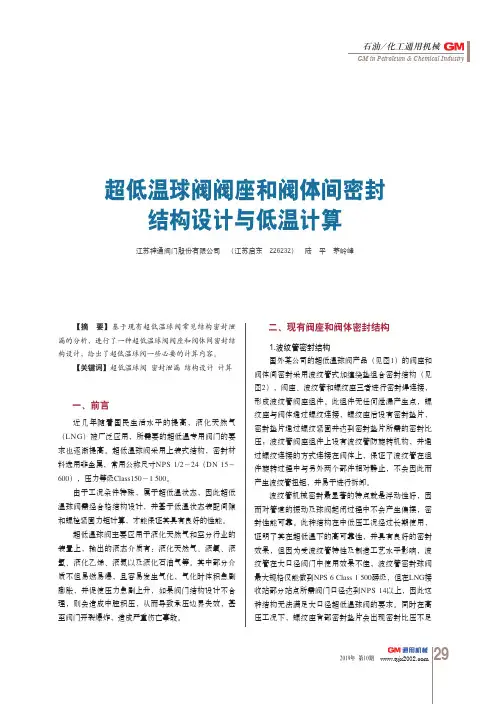

超低温球阀阀座和阀体间密封结构设计与低温计算
