套管预埋专项方案

预留预埋专项施工方案编制：审核：审批：目录第一章编制依据 (3)第二章工程概况 (5)第一节工程概况 (5)第二节设计概况 (5)第三章施工准备 (6)第一节技术准备 (6)第二节多专业交叉配合 (7)第三节人员准备 (8)第四章主要施工方法 (8)第一节套管及模盒安装 (8)第二节二次结构期间给排水支管安装 (10)第三节空调风孔洞预留 (11)第四节电管预留预埋 (12)第五节现浇混凝土楼板内电管敷设及要求 (14)第六节配电箱洞口预留、电缆桥架穿楼板和墙的洞口预留 (15)第七节接线盒埋设的控制要求 (15)第八节强弱电进户管线套管预留 (16)第九节二次结构内电气配管 (16)第五章技术质量保证措施 (18)第一节质量目标 (18)第二节保证质量采取的措施 (18)第六章安全及文明施工措施 (21)第一节安全保护措施 (21)第二节文明施工措施 (23)第一章编制依据1、施工图纸。

2、适用于本工程的主要标准、法律法规、规范规程、图集及有关文件第二章工程概况第一节工程概况第二节设计概况1、水暖专业统计了需要预留套管的个数及种类。

2、电气专业预留内容为结构内暗配动力插座线路、动力电源线路、照明线路及各智能建筑部分各暗配管路。

3、通风专业预留主要为通风管道穿楼板的预留洞，此部分预留洞主要为土建单位预留，机电专业人员进行复核预留洞口位置及尺寸。

4、强电各线路预留管为焊接钢管，焊接连接。

弱电专业各线路预留线管为地下焊接钢管，焊接连接。

地上JDG管，套接、紧定式连接。

第三章施工准备第一节技术准备1、开工前组织专业施工人员认真阅读图纸，发现有问题及时反馈并形成报告，与设计人员沟通。

2、认真学习规范要求，将本工程涉及的各规范进行对照，严格按照规范组织施工。

3、套管制作：（1）套管的管径和材质：DN15、20的管道采用大3号的套管，DN32~125采用大2号的套管，DN ≥150的管道采用大1号的套管;套管材质采用钢质管道.（2）套管长度：对于砼结构，参照土建结构图纸剪力墙和梁的横向尺寸即为相应管道套管的水平尺寸;对于后砌筑墙体其套管长度则按照主体墙的厚度外加墙两面的成形装饰材料厚度作为套管的长度；楼板部位的套管长度(随着管道的安装而制作安装)按照：有给排水设施的(如厨房卫生间及管道间)尺寸=结构板厚+装饰地面厚度+50mm;没有防水要求的楼板处套管长度=结构板厚+装饰地面厚度+20mm.（3）套管制作：本工程套管共4个种类：普通刚性套管、刚性防水套管、柔性防水套管及预留洞模盒。

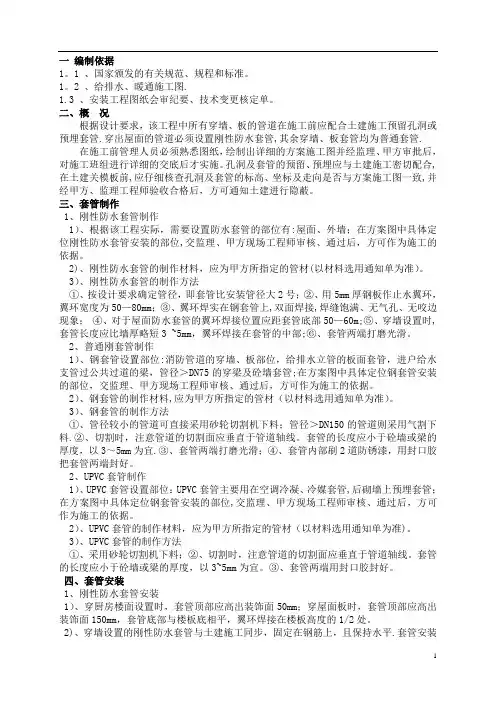

一编制依据1。

1 、国家颁发的有关规范、规程和标准。

1。

2 、给排水、暖通施工图.1.3 、安装工程图纸会审纪要、技术变更核定单。

二、概况根据设计要求，该工程中所有穿墙、板的管道在施工前应配合土建施工预留孔洞或预埋套管.穿出屋面的管道必须设置刚性防水套管,其余穿墙、板套管均为普通套管.在施工前管理人员必须熟悉图纸，绘制出详细的方案施工图并经监理、甲方审批后，对施工班组进行详细的交底后才实施。

孔洞及套管的预留、预埋应与土建施工密切配合,在土建关模板前,应仔细核查孔洞及套管的标高、坐标及走向是否与方案施工图一致,并经甲方、监理工程师验收合格后，方可通知土建进行隐蔽。

三、套管制作1、刚性防水套管制作1）、根据该工程实际，需要设置防水套管的部位有:屋面、外墙；在方案图中具体定位刚性防水套管安装的部位,交监理、甲方现场工程师审核、通过后，方可作为施工的依据。

2)、刚性防水套管的制作材料，应为甲方所指定的管材(以材料选用通知单为准）。

3）、刚性防水套管的制作方法①、按设计要求确定管径，即套管比安装管径大2号；②、用5mm厚钢板作止水翼环，翼环宽度为50—80mm；③、翼环焊实在钢套管上,双面焊接,焊缝饱满、无气孔、无咬边现象；④、对于屋面防水套管的翼环焊接位置应距套管底部50—60m;⑤、穿墙设置时,套管长度应比墙厚略短3 ~5mm，翼环焊接在套管的中部;⑥、套管两端打磨光滑。

2、普通刚套管制作1）、钢套管设置部位:消防管道的穿墙、板部位，给排水立管的板面套管，进户给水支管过公共过道的梁，管径＞DN75的穿梁及砼墙套管;在方案图中具体定位钢套管安装的部位，交监理、甲方现场工程师审核、通过后，方可作为施工的依据。

2）、钢套管的制作材料,应为甲方所指定的管材（以材料选用通知单为准）。

3）、钢套管的制作方法①、管径较小的管道可直接采用砂轮切割机下料；管径＞DN150的管道则采用气割下料.②、切割时，注意管道的切割面应垂直于管道轴线。

品格小区工程“钢性防水套管预埋”施工方案（ZJWJ/QEO-ZY-PG安02）TO 至:湖南国盈置业有限公司CC抄送:湖南长顺工程建设监理有限公司中国建筑第五工程局总承包公司“钢性防水套管预埋”施工方案本工程设计卫生间安装防水套管，由于套管预埋的难度大,垂直度很难控制，为了保质保量的完成本项工程内容,特制定以下施工方案：一．前期准备工作在施工前，应仔细核对结构图与排水平面图，确认预埋套管的位置、大小、数量。

若发现遗漏或偏差应及时提请设计和有关单位、人员修正。

同时应与土建的有关人员碰头商议相关的施工配合问题和工艺,在协商的基础上，再确认施工时间和具体的操作步骤等。

二．施工准备工作在预埋前，应与土建结构进行沟通、协调现场的施工配合方式。

根据土建有关结构预埋的要求，定出预埋套管的下料长度的要求。

三．套管的制作安装1.套管的落料长度：套管下料应按设计图纸要求（降板厚度）准确下料，套管制作参照国家标准图集02S404第15页型刚性防水套管。

2.套管安装时必须用铁丝固定在模板上,确保套管的位置固定，牢靠不移位。

四．精度控制要求1．为了减少垂直位置的积累误差，每上一层模板安装就位后，安排两名工作细致的工人,使用吊砣以下层套管中心为基准往上层模板钉钉子确定楼上套管中心点(如下图）.不能以梁边为基准线确定套管中心点，这样会造成垂直偏差随土建而偏移.2．砼浇灌时留守人员跟踪，检查是否被移动。

五．关于质量保证的要求1．把好材料验收关，确保材料质量合格.2．切割后的套管其光滑度和长度均应符合要求。

3．穿管处混凝土楼板上方加厚60mm，加厚部分的直径为防水翼环直径加200mm。

4．技术人员应做到事前交底，中间检查，事后复验。

5．确保施工进度。

卫生间预埋套管规范篇一：套管的安装要求一、所有要穿越有防止要求的地下室外墙是必须要加设套管的，但一般加的是刚性防水套管。

穿越水池等地方的套管最好使用柔性防水套管，其余部位用普通套管即可。

二、塑料排水管一般是不加套管的，原因如下：1、立管，尽管塑料排水与混凝土的膨胀系统不同，但塑料排水立管上逐层均要设置伸缩节，就将此部分膨胀量补偿了，同时止水圈也是必须要加的；2、水平管，一般水平管的长度比较短(4m以内)，其与混凝土的膨胀量由弯头部分补偿了，再加上也不存在穿墙或楼板，所以也不用做了。

三、其余系统的管道系统应该加套管，此部分均为有压管。

1、是防止震动，造成楼板内与管面空隙，若加装有套管用石棉绳柔性填塞，起到防止震动作用；2、是管道根部处，长时期的与地面接触点处易产生锈蚀，使用年限缩短。

3、套管与管道之间必须要用柔性填塞，还有一个隔声的作用。

四、在管井里的管道一般建议和土建协商后浇混凝土，这样可以避免预留套管坐标不正，减少了工时。

五、阻火圈我的理解是超过6层的高层必须要逐层设置。

六、卫生间都应该放刚性的防水套管,但水电工施工过程中必须要认真,质量意识要强.因PVC 管有冷热膨胀性.但的膨胀性与水泥的膨胀系数不同.时间长了还是要渗水(潮),但要处理这种膨胀问题,必须要用柔性材料才能解决。

套管与管道之间的填塞很重要，如果用膨胀水泥，那么套管的作用不是很明显，即不能补偿伸缩量，也不便于维关于套管的作用论坛中有一些关于套管如何加,哪些管道要加套管的讨论.我认为首先得弄明白为什么要加套管,即套管的作用是什么.根据自己的理解,如下:1、所有给水管道加，是因为给不管道为有压流，会因为泵体或水流动而使管道产生震动，而加套管，因为套管与管道之间的填充物的作用，不会在长时间后使墙面产生裂纹从而影响美观。

2、便于施工。

如果不预留套管，一般来讲是要求土建做方盒子来打砼的。

这样等管道安装完毕后，土建人员还要对方洞进行处理，远没有当初留套管来得方便快捷。
