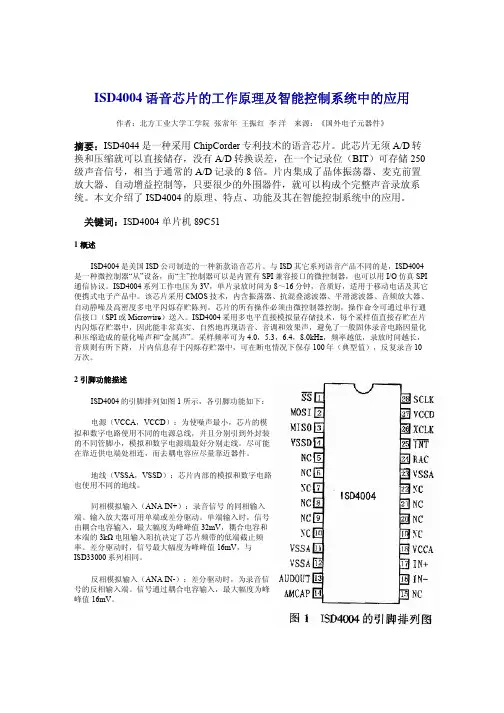

ISD4004语音芯片的工作原理及智能控制系统中的应用作者：北方工业大学工学院张常年王振红李洋来源：《国外电子元器件》摘要：ISD4044是一种采用ChipCorder专利技术的语音芯片。
此芯片无须A/D转换和压缩就可以直接储存，没有A/D转换误差，在一个记录位（BIT）可存储250级声音信号，相当于通常的A/D记录的8倍。
片内集成了晶体振荡器、麦克前置放大器、自动增益控制等，只要很少的外围器件，就可以构成个完整声音录放系统。
本文介绍了ISD4004的原理、特点、功能及其在智能控制系统中的应用。
关键词：ISD4004 单片机 89C511 概述ISD4004是美国ISD公司制造的一种新款语音芯片。
与ISD其它系列语音产品不同的是，ISD4004是一种微控制器“从”设备，而“主”控制器可以是内置有SPI兼容接口的微控制器，也可以用I/O仿真SPI 通信协议。
ISD4004系列工作电压为3V，单片录放时间为8～16分钟，音质好，适用于移动电话及其它便携式电子产品中。
该芯片采用CMOS技术，内含振荡器、抗混叠滤波器、平滑滤波器、音频放大器、自动静噪及高密度多电平闪烁存贮陈列。
芯片的所有操作必须由微控制器控制，操作命令可通过串行通信接口（SPI或Microwire）送入。
ISD4004采用多电平直接模拟量存储技术，每个采样值直接存贮在片内闪烁存贮器中，因此能非常真实、自然地再现语音、音调和效果声，避免了一般固体录音电路因量化和压缩造成的量化噪声和“金属声”。
采样频率可为4.0，5.3，6.4，8.0kHz，频率越低，录放时间越长，音质则有所下降，片内信息存于闪烁存贮器中，可在断电情况下保存100年（典型值），反复录音10万次。
2 引脚功能描述ISD4004的引脚排列如图1所示，各引脚功能如下：电源（VCCA，VCCD）：为使噪声最小，芯片的模拟和数字电路使用不同的电源总线，并且分别引到外封装的不同管脚小，模拟和数字电源端最好分别走线。
语音芯片IS D 及其应用贺忠海 倪 勇 王 京 王宝光(天津大学精密仪器与光电子工程学院,300072) 现代控制系统中,指示灯被广泛应用,但如果有声音提示,效果会更好。
本文介绍一种简单实用的语音芯片ISD ,用该芯片可以方便地组成板上语音系统,电路相当简单。
ISD 系列语音芯片是美国ISD (Info rm ati on Sto rage D evice )公司的新型产品。
ISD 系列产品采用直接存储模拟信号的方式,从而打破了传统的先A D 再D A 的模式。
这种新型存储形式的优点:一是提高了存储密度,二是模拟数据得到永久保存。
下面以ISD 1400系列为例进行介绍,其它系列的芯片大同小异。
11IS D 1400的特点及结构简图ISD 1400的功能块图如图1所示,其特点是:①易于使用的单片语音录音 回放;②高质量的声音复制效果;③自动省电模式:在录音和回放之后马上进入等待模式,等待电流015ΛA ;④零功率信息存储:无电池状态下的备份电路;⑤可存储多段信息;⑥100年信息存储;⑦重复录音10万次;⑧有片上时钟源;⑨单+5V 电源供电;βκ可选择D IP或图1 ISD 1400功能块图SO I C 封装。
21IS D 1400的管脚介绍图2为ISD 1400的管脚排列图。
V CCA ,V CCD (电源)——为了减小片内噪声,模拟电路和数字电路在ISD 1400内部是分开的,这些电源总线在封装上也是分开的。
为了减小噪声,提高声音质量,这两个电源引脚应离电源尽可能的近,而且电源的去耦电容应离引脚越近越好。
V SS A ,V SSD (地线)——与电源相类似,模拟电路和数字电路在芯片内部使用分离的地线以减小噪声。
这两个引脚的连接线应尽可能地靠近芯片;此外,地线应尽可能的粗。
R EC (录音)——R EC 是低电平有效信号输入。
无论R EC 何时变低管子都开始录音,且在录音期间R EC 应始终保持低电平。
常用的语音芯片有哪些语音芯片是一种用于语音处理和识别的专用芯片，它能够将语音信号转换成数字信号，并通过相关算法对语音进行处理和分析。
随着语音技术的不断发展和应用场景的扩大，现在市面上有许多常用的语音芯片供开发者选择。
本文将介绍一些常见的语音芯片及其特点。
1. XMOS XS1系列XMOS XS1系列是一种高度灵活的语音芯片系列，它采用了多核架构和并行处理技术，能够实现实时性能要求较高的语音处理。
该系列芯片使用了XMOS公司自主开发的xFX技术，具有相对低的功耗和高的处理速度。
XS1系列芯片可以通过软件编程进行定制化开发，适用于不同的语音处理和识别应用。
2. Cirrus Logic CS48XX系列Cirrus Logic CS48XX系列是一种集成了高性能音频处理和语音识别功能的芯片系列。
这些芯片具有低功耗、高性能和灵活性的特点。
CS48XX系列芯片支持多种语音编码算法，可以实现高质量的语音信号处理和识别。
此外，这些芯片还提供了丰富的接口，方便与其他外部设备进行连接和通信。
3. NXP LPC800系列NXP LPC800系列是一种低功耗、高性能的语音处理芯片系列。
这些芯片采用了ARM Cortex-M0+内核，具有较高的计算能力和低功耗特性。
LPC800系列芯片支持多种语音编解码算法，可以实现实时语音处理和识别。
此外，该系列芯片还提供了丰富的外设接口，方便与其他外部设备进行连接和控制。
4. Intel Smart Sound TechnologyIntel Smart Sound Technology是一种集成了音频处理和语音识别功能的芯片技术。
这种技术可以用于手机、平板电脑、笔记本电脑等多种移动设备上。
通过Intel Smart Sound Technology，用户可以实现高质量的语音通信和语音指令识别。
该技术具有低功耗和高度集成的特点，适用于各种移动设备应用场景。
5. Knowles声学芯片Knowles是一家专注于声学技术研发的公司，他们的产品广泛用于语音处理和语音识别领域。
