钢筋混凝土结构设计任务书

目录一钢结构课程设计任务书 (1)二钢结构课程设计计算书 (3)1 支撑布置 (3)2 荷载计算 (4)3 内力计算 (6)4 杆件设计 (7)5 节点设计 (18)三附图1钢屋架施工图2钢屋架节点详图和材料表一、 钢 结 构 课 程 设 计 任 务 书一、设计资料 1、结构形式某厂房跨度为21m ，总长90m ，柱距6m ，采用梯形钢屋架、1.5×6.0m 预应力混凝土大型屋面板，屋架铰支于钢筋混凝土柱上，上柱截面400×400，混凝土强度等级为C30，屋面坡度为10:1 i 。

地区计算温度高于-200C ，无侵蚀性介质，地震设防烈度为7度，屋架下弦标高为18m ；厂房内桥式吊车为2台150/30t （中级工作制），锻锤为2台5t 。

2、 屋架形式及选材屋架形式、几何尺寸及内力系数如附图所示。

屋架采用的钢材及焊条为：1班学号为单号的同学用235Q 钢，焊条为43E 型，学号为双号的同学用345Q 钢，焊条为50E 型；2班学号为单号的同学用345Q 钢，焊条为50E 型，学号为双号的同学用235Q 钢，焊条为43E 型。

3、荷载标准值（水平投影面计）① 永久荷载：三毡四油（上铺绿豆砂）防水层 0.4 KN/m 2 水泥砂浆找平层 0.4 KN/m 2保温层 0.65KN/m 2(按附表取) 一毡二油隔气层 0.05 KN/m 2 水泥砂浆找平层 0.3 KN/m 2预应力混凝土大型屋面板 1.4 KN/m 2屋架及支撑自重：按经验公式L=计算： KN/m212.0+.0q11悬挂管道： 0.15 KN/m2②可变荷载：屋面活荷载标准值：27.0mkN/雪荷载标准值： 0.35KN/m2积灰荷载标准值： 1.0 KN/m2(按附表取)二、设计内容1、计算书部分进行桁架支撑布置，画出屋架结构及支撑的布置图；选择钢材及焊接材料，并明确提出对保证项目的要求；进行荷载计算、内力计算、内力组合，设计各杆件截面；设计一个下弦节点、一个上弦节点、支座节点、屋脊节点及下弦中央节点。

天津城市建设学院课程设计任务书2009 —2010 学年第二学期土木工程系港口专业07港口航道与海岸工程2 班课程设计名称：施工组织课程设计设计题目：钢筋混凝土框架结构主体工程( D图，五段流水，一支一浇，柱、主梁模板计算)完成期限：自2010 年 6 月7 日至2010 年 6 月18 日共 2.0 周1．设计原始资料1.1 工程概况某现浇钢筋混凝土框架结构多层工业厂房，宽度19m部分为五层，宽度17m部分为四层，主体结构及主要构件尺寸见附图。

工程地点位于天津市近郊。

土建工程由天津市某建筑公司某分公司承包。

主体结构施工期限为6个月，施工日期为5月1日至10月30日。

1.2 资源供应条件模板采用木模版（胶合板）或定型组合钢模板，钢模板所需连接件及模板支撑件均能满足配套使用要求。

钢筋在现场临时加工棚加工成型，在操作面进行绑扎。

混凝土主要采用商品混凝土，并在现场设置临时搅拌棚，作为临时补充及零星混凝土使用。

各种施工机具由公司机械站按施工计划供应。

1.3 现场条件现场已达到“三通一平”标准，且基础工程已完成。

现场施工范围详见附图。

2．设计内容2.1 编写工程概况和施工条件2.2 选择施工方案2.2.1 划分流水施工段2.2.2 计算各施工段的工程量2.2.3 确定施工顺序2.2.4 选择垂直运输机械2.2.5 选择施工方法：分别选择模板工程、钢筋工程、混凝土工程的施工方法。

其中模板工程应包括模板及其支撑系统的构造设计，绘制模板构造图，并进行设计计算。

2.3 编制施工进度计划2.4 设计施工现场平面布置图2.5 确定主要技术组织措施3．设计要求3.1 课程设计说明书3.1.1内容及基本格式要求不得少于5000字（包括附表及附图），具体内容详见设计指导书。

可以手写或打印，均采用A4纸。

书写要用黑或蓝黑墨水，书写工整。

打印时正文采用5号宋体，页边距均为25mm，行间距为18磅；文中标题采用宋体加粗，字号可适当加大。

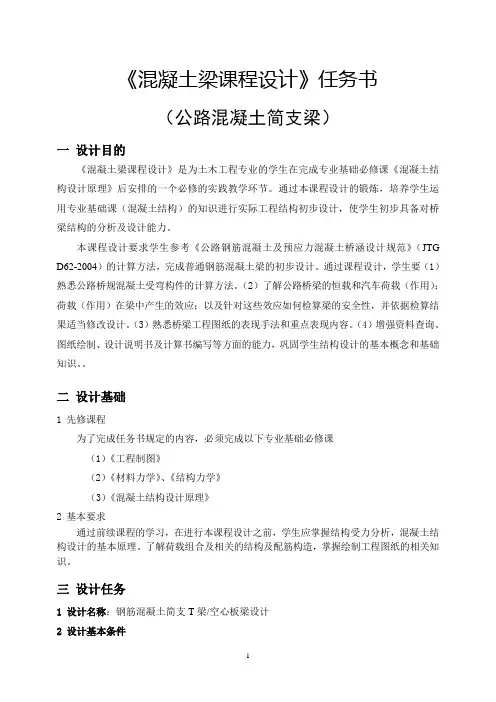

《混凝土梁课程设计》任务书（公路混凝土简支梁）一设计目的《混凝土梁课程设计》是为土木工程专业的学生在完成专业基础必修课《混凝土结构设计原理》后安排的一个必修的实践教学环节。

通过本课程设计的锻炼，培养学生运用专业基础课（混凝土结构）的知识进行实际工程结构初步设计，使学生初步具备对桥梁结构的分析及设计能力。

本课程设计要求学生参考《公路钢筋混凝土及预应力混凝土桥涵设计规范》（JTG D62-2004）的计算方法，完成普通钢筋混凝土梁的初步设计。

通过课程设计，学生要（1）熟悉公路桥规混凝土受弯构件的计算方法。

（2）了解公路桥梁的恒载和汽车荷载（作用）；荷载（作用）在梁中产生的效应；以及针对这些效应如何检算梁的安全性，并依据检算结果适当修改设计。

（3）熟悉桥梁工程图纸的表现手法和重点表现内容。

（4）增强资料查询、图纸绘制、设计说明书及计算书编写等方面的能力，巩固学生结构设计的基本概念和基础知识。

二设计基础1 先修课程为了完成任务书规定的内容，必须完成以下专业基础必修课（1）《工程制图》（2）《材料力学》、《结构力学》（3）《混凝土结构设计原理》2 基本要求通过前续课程的学习，在进行本课程设计之前，学生应掌握结构受力分析，混凝土结构设计的基本原理。

了解荷载组合及相关的结构及配筋构造，掌握绘制工程图纸的相关知识。

三设计任务1 设计名称：钢筋混凝土简支T梁/空心板梁设计2 设计基本条件公路钢筋混凝土简支梁桥的桥跨结构通常采用多片装配式的空心板梁或T梁，典型的横截面布置如图1所示。

沥青混凝土2cm图1 中小跨度公路桥梁常用横截面布置示意本次设计任务以双车道桥梁为设计背景，取其中一片梁进行设计。

由于同学目前还没有学习桥梁专业课，本次设计在荷载、截面设计、检算项目等环节进行适当简化。

（1）每个同学按给定的横断面和计算跨度（两支座中心线间的距离）进行设计。

空心板梁跨度6-13m;T梁跨度在10-18.5m。

详见附表。

（2）只考虑结构自重、桥面二期恒载、汽车荷载、汽车冲击力、人群荷载五种荷载。

毕业设计目录摘要（中文）摘要（英文）第一部分设计任务书-------------------------------------------------------------------------------------1 1 设计题目----------------------------------------------------------------------------------------------------12 设计目的及要求-------------------------------------------------------------------------------------------13 建筑功能及要求-------------------------------------------------------------------------------------------1建筑功能要求----------------------------------------------------------------------------------------- 1建筑等级----------------------------------------------------------------------------------------------- 1规划及设计思路------------------------------------------------------------------------------------- -14 设计内容图纸及归档要求-------------------------------------------------------------------------------2建筑部分---------------------------------------------------------------------------------------- -------2结构部分---------------------------------------------------------------------------------------- -------2图面要求------------------------------------------------------------------------------------------------2第二部分结构设计说明-------------------------------------------------------------------------------- --31 设计的条件及基本内容--------------------------------------------------------------------------------- -3设计基本条件------------------------------------------------------------------------------------------31.1.1 气象条件--------------------------------------------------------------------------------------- 31.1.2 抗震设防--------------------------------------------------------------------------------------- 31.1.3地基土承载力--------------------------------------------------------------------------------- -31.1.4 其它条件----------------------------------------------------------------------------------------31.1.5 钢筋混凝土-------------------------------------------------------------------------------------3建筑结构设计的基本内容---------------------------------------------------------------------------32 结构类型------------------------------------------------------------------------------------------------------4设计方案-------------------------------------------------------------------------------------------------4柱网布置图----------------------------------------------------------------------------------------------53 框架结构内力计算------------------------------------------------------------------------------------------6梁柱截面，梁跨度及柱高确定----------------------------------------------------------------------63.1.1初估截面尺寸-------------------------------------------------------------------------------------6荷载计算-------------------------------------------------------------------------------------------------93.2.1 屋面及楼面的永久荷载标准值---------------------------------------------------------------93.2.2 屋面及楼面的可变荷载标准值-------------------------------- ------------------------------9梁柱自重计算------------------------------------------------------------------------------------------9计算重力荷载代表值--------------------------------------------------------------------------------103.4.1 顶层的重力荷载代表值----------------------------------------------------------------------103.4.2 其它层的重力荷载代表值-------------------------------------------------------------------11横向框架侧翼刚度计算-----------------------------------------------------------------------------113.5.1 计算梁柱的线刚度---------------------------------------------------------------------------11横向水平地震作用下的框架结构的内力计算和侧移计算-----------------------------------143.6.1 横向自震周期的计算-------------------------------------------------------------------------14水平地震作用下及楼层地震剪力的计算-------------------------------------------------153.6.3 水平地震作用下的位移验算----------------------------------------------------------------163.6.4 水平地震作用下框架结构内力和侧移计算----------------------------------------------17竖向荷载作用下横向框架结构的内力计算------------------------------ ---------------------233.7.1 计算单元的选择和确定-------------------------------- --- ----------------------------------233.7.2 荷载计算----------------------------------------------------------------------------------------243.7.3 恒载内力计算----------------------------------------------------------------------------------273.7.4 活载内力计算----------------------------------------------------------------------------------273.7.5分层法计算竖向荷载作用下的框架内力------------------------------------- ------------283.7.6梁端剪力和柱轴力计算------------------------------------------- ---------------------------353.7.7框架梁跨中弯矩计算--------------------------------------------------------------------------384 框架内力组合------------------------------ --------------------------------------------------------------40结构抗震等级-----------------------------------------------------------------------------------------40框架梁内力组合--------------------------------------------------------------------------------------40框架柱内力组合--------------------------------------------------------------------------------------41梁内力组合表-----------------------------------------------------------------------------------------42柱内力组合表-----------------------------------------------------------------------------------------485 框架梁、柱截面设计-------------------------------------------------------------------------------------5 3梁截面设计---------------------------------------------------------------------------------------------535.1.1梁正截面受弯承载力计算----------------------------------------------------- -----------------535.1.2梁斜截面受剪承载力计算-----------------------------------------------------------------------56柱截面的设计------------------------------------------------------------------------------------------565.2.1 柱正截面受弯承载力计算----------------------------------------------------------------------565.2.2 柱斜截面受剪承载力计算----------------------------------------------------------------------59节点设计------------------------------------------------------------------------------------------------616 现浇板设计-------------------------------------------------------------------------------------------------617 楼梯设计----------------------------------------------------------------------------------------------------63楼梯梯段板设计---------------------------------------------------------------------------------------647.1.1 荷载计算-------------------------------------------------------------------------------------------647.1.2 平台设计-------------------------------------------------------------------------------------------667.1.3 平台梁计算----------------------------------------------------------------------------------------66荷载计算-------------------------------------------------------------------------------------------------668 基础设计---------------------------------------------------------------------------------------------------68基础选型及埋深------------------------- --------------------------------------------------------------68选取内力（取一层边柱）--------------------------------------------------------------------------68地基承载力验算------------------------------------------------------------698.3.1 基础底边应力验算-------------------------------------------------------------------------------69基础抗冲切验算（取设计值）------------------------------------------------69柱与基础交接处受冲切承载力验算--------------------------------------------69基础底面配筋计算------------------------------------------------------------------------------ 71毕业设计中文摘要毕业设计中文摘要第一部分设计任务书1 设计题目设计题目：《某大学公共教学楼设计》2设计目的及要求设计目的：（1）巩固、加深已学过的基础和专业知识，提高综合运用基础和专业知识的能力；（2）熟悉土木工程专业钢筋混凝土结构设计的程序和方法、了解我国有关土木工程建筑的方针和政策，了解工程建设的基本程序；（3）熟悉土木工程专业的有关规范和标准；（4）针对要解决的问题，学习和熟悉如何搜集国内、外资料，了解国内外的现状和水平，吸取先进的设计方法；（5）学习调查研究的方法，深入实际了解已有的设计所存在的问题，在设计中克服这些不足，改进设计方案；（6）了解工程的常用做法，增强工程意识，提高工程实践能力。
