液压传动复习题

  • 格式：doc
  • 大小：177.50 KB
  • 文档页数：5

第一章 绪论
1-1. 液压传动有哪些基本组成部分?试说明各组成部分的作用。
1-2. 如何绘制常用液压元件的图形符号?
1-3 图示液压千斤顶中，小活塞直径
d=10mm，大活塞直径D=40mm，重物
G=5000kg，小活塞行程20 mm，杠杆
L=500 mm，l=25 mm，问：（1）杠杆端需
加多少力才能顶起重物W；（2）此时液体
内所产生的压力为多少；（3）杠杆上下一
次，重物升高多少？

第二章 液压油液
2-1．用恩氏粘度计测得ρ=850kg/m3的某液压油200mL流过的时间为t1=153s，
20ºC时200mL蒸馏水流过的时间t2=51s。问该液压油的ºE为多少？动力粘度为
多少？运动粘度为多少？

第三章 液压流体力学基础
3-1. 如图所示，充满液体的倒置U形管，一端位于一液面与大气相通的容器中，
另一端位于一密封容器中。容器与管中液体相同，密度ρ=1000kg/m3。在静止状
态下，h1=0.5m，h2=2m。试求在A、B两处的真空度。

3-2．有一水平放置的圆柱形油箱，油箱上端装有图示的油管，油管直径为20 m
m。油管一端与大气相通。已知圆柱直径D=300m m，油管中的液柱高度如图示

图 题3-2

h2
h1

A
C
B00

图 题3-1
液压传动习题集

1
为h=600m m。油液密度ρ=900kg/m3。试求作用在圆柱油箱端部圆形侧面的总液
压力。
3-3．有半径R=100 mm钢球堵塞着垂直壁面上直径d=1.5R的圆孔，当钢球恰好
处于平衡状态时，钢球中心与容器液面的距离H是多少？已知钢密度为
8000kg/m3，液体密度为820kg/m3。

3-5．如图所示的水平放置的抽吸装置，其出口和大气相通，细管处的截面积
A1=3.2cm2,出口处管道截面积A2=4A1，如果装置中心轴线与液箱液面相距h=1m，
且液体为理想液体，试求开始抽吸时，水平管道中通过的流量q。

3-6．喷管流量计直径D=50 mm，喷管出口直径d =30 mm。局部阻力系数ζ=0.8，
油液密度ρ=800kg/m3，喷管前后压力差由水银差压计读数h=175m m。试求通过
管道的流量q。

3-7．d=20mm的柱塞在力F=40N作用下向下运动，导向孔与柱塞的间隙如图所
图 题3-6

图 题3-4
大气
图 题3-5
液压传动习题集

2
示为h=0.1mm，导向孔长度L=70mm，试求当油液粘度μ=0.784×10-1Pa·s，柱
塞与导向孔同心，柱塞下移0.1m所需的时间t。

3-8．当气源及室温均为15°C时，将压力为0.7Mpa（绝对）的压缩空气通过有
效截面积A=30mm2的阀口，充入容积为85L的气罐中，压力从0.02Mpa上升到
0.6Mpa时，试求充气时间及气罐的温度。

第四章 液压泵与液压马达
4-1 简述液压泵与液压马达的作用和类型。
4-2 液压泵的工作压力取决于什么?泵的工作压力与额定压力有何区别?
4-3 某液压泵在转速n=950r/min时，理论流量qt=160L/min。在同样的转速和压
力p=29.5Mpa时，测得泵的实际流量为q=150L/min，总效率 η=0.87，求：
（1）泵的容积效率；
（2）泵在上述工况下所需的电动功率；
（3）泵在上述工况下的机械效率；
（4）驱动泵的转矩多大？
4-4 某变量叶片泵的转子外径 d＝83mm，定子内径D＝89mm，叶片宽度B＝
30mm。求：
（l）当泵的排量 V＝16mL／r时，定子与转子间的偏心量有多大?
（2）泵的最大排量是多少?
4-12 某轴向柱塞泵的柱塞直径 d＝20mm，柱塞分布圆直径 D＝70mm，柱塞
数 z＝7。当斜盘倾角γ＝22°30′，转速n=960r／min，输出压力p=16Mpa，
容积效率ηv=0.95，机械效率η=0.9时，试求泵的理论流量、实际流量和所需电
动机功率。

图 题3-7
液压传动习题集
3
第五章 液压缸
5-1某一差动的液压缸缸往返速度要求(1)v快进=v快退；(2)v快进=2v快退。求：
活塞面积A1和活塞杆面积A2之比是多少?
5-2 某液压缸的缓冲装置数据如下：缓冲行程L0=25mm，缓冲柱塞直径
d0=35mm，活塞直径D=63mm，运动部件的总质量m=2000kg，其运动速度
v=18m/min，摩擦力Ff=950N，作用在无杆腔的液压力F=21820N。试确定缓冲
时的最大冲击压力。

第六章 液压阀
6-1在回油节流调速回路中

1）当F增大时，P1是（增大）. (减小). (不变)；
2）溢流 阀在回路中起（限压）. (定压). (卸荷);
3）若限压式变量泵的限定压力为Pc当P0＜Pc
时泵的供油流量是(最大). (最小);
4） P0＞Pc时，而且增大那么油缸的运动速度
是（增大）.( 减小). (不变)；
6-2 从结构原理图和符号图，说明溢流阀、顺序阀和减压阀的异同点和各自的特
点。
6-3节流阀前后压力差Δp=0.3MPa，通过的流量为q=25L/min，假设节流孔为薄
壁小孔，油液密度为ρ=900kg/m3。试求通流截面积A。
6-4在图题6-4所示回路中，若泵的出口处负载阻力为无限大，溢流阀的调整压
力分别为p1=6MPa，p2=4.5MPa。试问：
(1)换向阀下位时A、B、C点的压力各为多少?
(2)换向阀上位时A、B、C点的压力各为多少?
6-5在图题6-5所示回路中，已知活塞的运动负载为F=1.2kN，活塞的面积
A=15×10-4m2，溢流阀调整压力为pp=4.5MPa，两个减压阀的调整压力分别为
液压传动习题集
4
pji=3.5MPa,pj2=2MPa。如不计管道及阀上的流动损失，试确定：
(1)油缸活塞运动时，A、B、C点的压力?
(2)油缸运动到端位时，A、B、C点的压力?

图 题6-4

合集下载

液压与气压传动复习题及答案

液压与气压传动复习题及答案

《液压与气压传动》课程模拟试卷1参考答案1、一个完整的液压系统由以下几部分组成：动力装置、执行装置、控制调节装置、辅助装置；传动介质。

2、蓄能器在液压系统中常用在以下几种情况：短时间内大量供油；吸收液压冲击和压力脉冲；维持系统压力。

3、齿轮泵结构上主要有三方面存在的问题，分别是泄漏；径向不平衡力；困油现象。

4、单作用叶片泵转子每转一周，完成吸、排油各1 次，同一转速的情况下，改变它的偏心距可以改变其排量。

5、换向阀是通过气流通道而使气体流动方向发生变化，从而达到改变气动执行元件运动方向的目的。

它包括气压控制换向阀、电磁控制换向阀、机械控制换向阀、人力控制换向阀和时间控制换向阀等。

6、压力阀的共同特点是利用油液压力和弹簧力相平衡的原理来进行工作的。

7、三位四通手动P型换向阀的职能符号是____ __。

（2分）8、双作用叶片泵叶片数取___偶数__，是为了___减小径向力不平衡__。

9、顺序阀是利用油路中压力的变化控制阀口启闭，以实现执行元件顺序动作的液压元件。

（2分）二、选择题（每空3分，共18分）1、有两个调定压力分别为5MPa和10MPa的溢流阀串联在液压泵的出口，泵的出口压力为 C 。

A、5MpaB、10MPaC、15MpaD、20MPa2、CB—B齿轮泵的泄漏有下述三种途径，试指出：其中 B 对容积效率影响最大。

A、齿顶圆和泵壳体的径向间隙，0.13~0.16mm。

B、齿轮端面与侧盖板之间的轴向间隙0.03~0.04mm。

C、齿面接触处(啮合点)的泄漏。

3、液压泵在连续运转时允许使用的最高工作压力称为 C ；泵的实际工作压力称为A 。

A、工作压力B、最大压力C、额定压力D、吸入压力4、图4为轴向柱塞泵和轴向柱塞马达的工作原理图。

当缸体如图示方向旋转时，请判断各油口压力高低，选答案填空格i.作液压泵用时_ D ____ ii 作油马达用时___ C __A、ａ为高压油口b为低压油口B、b 为高压油口a为低压油口C、c 为高压油口d为低压油口 D 、d 为高压油口c为低压油口三、作图题（10分）1、试用两个液控单向阀绘出锁紧回路（其他元件自定）。

液压传动练习题(附答案)

液压传动练习题(附答案)

液压传动复习题(附参考答案)一、填空题1．液压系统中的压力取决于（），执行元件的运动速度取决于（）。

（负载；流量）2．液压传动装置由（）、（）、（）和（）四部分组成，其中（）和（）为能量转换装置。

（动力元件、执行元件、控制元件、辅助元件；动力元件、执行元件）3．液体在管道中存在两种流动状态，（）时粘性力起主导作用，（）时惯性力起主导作用，液体的流动状态可用（）来判断。

（层流；紊流；雷诺数）4．由于流体具有（），液流在管道中流动需要损耗一部分能量，它由（）损失和（）损失两部分组成。

（粘性；沿程压力；局部压力）5．通过固定平行平板缝隙的流量与（）一次方成正比，与（）的三次方成正比，这说明液压元件内的（）的大小对其泄漏量的影响非常大。

（压力差；缝隙值；间隙）6．变量泵是指（）可以改变的液压泵，常见的变量泵有( )、( )、( )其中（）和（）是通过改变转子和定子的偏心距来实现变量，（）是通过改变斜盘倾角来实现变量。

（排量；单作用叶片泵、径向柱塞泵、轴向柱塞泵；单作用叶片泵、径向柱塞泵；轴向柱塞泵）7．液压泵的实际流量比理论流量（）；而液压马达实际流量比理论流量（）。

（大；小）8．斜盘式轴向柱塞泵构成吸、压油密闭工作腔的三对运动摩擦副为（与）、（与）、（与）。

（柱塞与缸体、缸体与配油盘、滑履与斜盘）9．外啮合齿轮泵位于轮齿逐渐脱开啮合的一侧是（）腔，位于轮齿逐渐进入啮合的一侧是（）腔。

（吸油；压油）10．为了消除齿轮泵的困油现象，通常在两侧盖板上开（），使闭死容积由大变少时与（）腔相通，闭死容积由小变大时与（）腔相通。

（卸荷槽；压油；吸油）11．齿轮泵产生泄漏的间隙为（）间隙和（）间隙，此外还存在（）间隙，其中（）泄漏占总泄漏量的80%～85%。

（端面、径向；啮合；端面）12．双作用叶片泵的定子曲线由两段（）、两段（）及四段（）组成，吸、压油窗口位于（）段。

（大半径圆弧、小半径圆弧、过渡曲线；过渡曲线）13．调节限压式变量叶片泵的压力调节螺钉，可以改变泵的压力流量特性曲线上（）的大小，调节最大流量调节螺钉，可以改变（）。

流体力学与液压传动复习题

流体力学与液压传动复习题

液压与气压传动复习题一、单选题1. 以下哪一项描述（）不是容积式液压泵的基本特点。

（A）具有相应的配流装置。

（B）具有过滤和降噪装置。

（C）具有若干个密封且可以周期变化的容积。

（D）油箱内液体的相对压力必须等于或大于零。

2. 液压传动是利用液体的（）来传递能量。

（A）动能（B）位能（C）液压能（D）机械能3. 下列所述不正确的是（）。

（A）绝对压力总是高于相对压力（B）负的相对压力的绝对值即为真空度（C）以绝对零压为基准，测量所得的压力称为绝对压力（D）以大气压为测量基准，测量所得的压力高于大气压的部分即为相对压力4. 在液压缸活塞上安装Y型密封圈时（）。

（A）唇口应对着液压力高的一边。

（B）唇口应对着液压力低的一边。

（C）两种安装都可以。

（D）视压力的大小而定。

5. 液压与气压传动中，系统的工作压力取决于（）。

（A）动能（B）位能（C）负载（D）流入液体的多少6. 液压与气压传动中，执行元件的速度取决于（）。

（A）压力（B）液体动能（C）负载（D）流量7. 液压系统中由于某种原因，液体压力在一瞬间突然升高，产生很大的压力峰值，这一现象称为（）。

（A）空穴现象（B）气蚀现象（C）液压冲击（D）振动8. 理想液体是指（）。

（A）有粘性、可压缩的液体（B）有粘性、不可压缩的液体（C）无粘性、不可压缩的液体（D）无粘性、可压缩的液体9. 理想气体是指（）。

（A）有粘性、可压缩的气体（B）有粘性、不可压缩的气体（C）无粘性、不可压缩的气体（D）无粘性、可压缩的气体10. 下列（）可以作为变量泵使用。

（A）单作用叶片泵（B）双作用叶片泵（C）外啮合齿轮泵（D）内啮合齿轮泵11. 液压泵的工作压力p，额定压力p r和最高工作压力p max之间的关系是（）。

（A ）max r p p p >> （B ）max r p p p >> （C ）max r p p p << （D ）max r p p p <<12. 液压泵的实际转矩总是（ ）理论需要的转矩。

液压传动计算专题复习

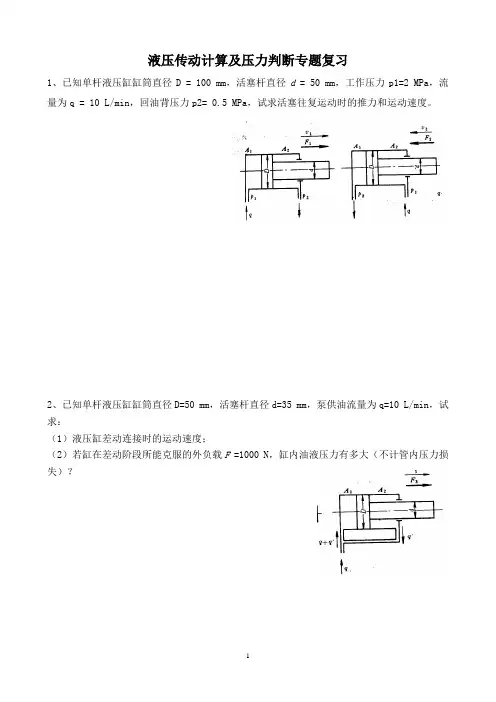

液压传动计算专题复习
