WiFi在linux下的移植

  • 格式：doc
  • 大小：228.00 KB
  • 文档页数：9

在linux下的移植 1、内核驱动支持 因为平台上SDIO功能已经支持，所以只需要内核驱动支持marvell-8686即可。 [*] Networking support ---> [*] Wireless ---> <*> Improved wireless configuration API {*} common routines for IEEE 802.11 drivers Device Drivers ---> [*] Network device support ---> Wireless LAN ---> <*>Marvell 8xxx Libertas WLAN driver support <*>Marvell Libertas 8385 and 8686 SDIO 802.11b/g cards Generic Driver Options ---> (sd8686.bin sd8686_helper.bin) External firmware blobs to build into the kernel binary 把sd8686.bin 和 sd8686_helper.bin这两个固件放在/firmware这个目录下。

2、wpa_suppicant的移植 源码版本选择： wpa_supplicant-0.7.2 openssl-0.9.8e

openssl移植： a、补丁安装 openssl源码编译需要打wpa_supplicant提供的补丁，我们选择的openssl版本为openssl-0.9.8e所以我们需要wpa_supplicant-0.7.2/patches/openssl-0.9.8e-tls-extensions.patch拷贝到openssl源码下。 patch -p1 < openssl-0.9.8e-tls-extensions.patch b、配置编译安装 ./Configure linux-elf-arm -DL_ENDIAN linux:'arm-none-linux-gnueabi-gcc' shared --prefix=/home/linux/workdir/wifi/openssl make make install

wpa_supplicant移植： 在/wpa_supplicant-0.7.2/wpa_supplicant目录下

a、 按如下方式修改 cp deconfig .config vi .config 在里面添加如下 CC= arm-linux-gcc -L /home/linux/workdir/wifi/openssl/lib/ CFLAGS += -I/home/linux/workdir/wifi/openssl/include LIBS += -L/home/linux/workdir/wifi/openssl/lib/

b、编译 make 编译后将生产的wpa_supplicant和wpa_cli拷贝到跟文件系统的bin目录下

3、固件准备 将固件sd8686.bin和sd8686_helper.bin拷贝到linux-2.6.35/firmware下。编译时会自动编译进内核。 4、测试 a、 在根文件中添加/etc/resolv.conf，域名解析。 内容为：

# Generated by NetworkManager nameserver 8.8.8.8 b、 在根文件系统/etc下添加wpa_supplicant配置文件wpa_supplicant.conf内容为： # WPA-PSK/TKIP

ctrl_interface=/var/run/wpa_supplicant network={ ssid="XXXX" #无线路由ssid key_mgmt=WPA-PSK proto=WPA pairwise=TKIP group=TKIP psk="XXXXXXXX" #无线路由密码 } c、 创建目录/var/run/wpa_supplicant mkdir /var/run/wpa_supplicant -p d、 启动开发板完成如下操作  配置无线网卡ip ifconfig wlan0 192.168.0.200  配置默认网关 route add default gw 192.168.0.1  启动wpa_supplicant连接无线网络 wpa_supplicant -B -iwlan0 -c /etc/wpa_supplicant.conf  查看连接状态 wpa_cli status

ping www.youku.com.cn 三、在Android下的移植 在Android中，WiFi驱动程序一般编译成内核模块的方式，通过应用程序设置开关进行加载和卸载。同时，要使WiFi芯片正常工作，驱动里面通常还需要实现烧写固件按程序到WiFi芯片。

1、内核驱动支持 因为S5PC100平台上SDIO功能已经支持，所以只需要内核驱动模块支持marvell-8686即可。 [*] Networking support ---> [*] Wireless ---> <*> Improved wireless configuration API {*} common routines for IEEE 802.11 drivers Device Drivers ---> [*] Network device support ---> Wireless LAN ---> <*>Marvell 8xxx Libertas WLAN driver support （这里我们把驱动支持编译进内核） Marvell Libertas 8385 and 8686 SDIO 802.11b/g cards（8686的驱动编译成模块供wifi.c进行insmod） Generic Driver Options ---> (sd8686.bin sd8686_helper.bin) External firmware blobs to build into the kernel binary

把sd8686.bin 和 sd8686_helper.bin这两个固件放在firmware这个目录下。 把编译好的驱动模块文件libertas_sdio复制到Android文件系统下的/system/lib/modules/目录下。

2、Android的支持 大概思路可以参考http://blog.csdn.net/hongjiujing/article/details/5565431，细节会有不同。 1、启动文件（vendor/farsight/fs100/conf/init.rc）的修改： A：针对WiFi的修改，主要是创建需要的文件夹，修改文件或文件权限；并增加wpa_supplicant服务。 # For wifi mkdir /data/misc/wifi 0777 wifi wifi mkdir /data/misc/wifi/sockets 0777 wifi wifi mkdir /data/misc/wifi/wpa_supplicant 0777 wifi wifi chmod 0777 /data/misc/wifi/wpa_supplicant.conf ＃wifi的原始配置文件

setprop wifi.interface wlan0 #intreface名称设置，这在framework/base/wifi/java/android/net/wifi /WifiStateTracker.java中会用到，以处理dhcp。 在init.rc中搜索wifi关键字，将上面语句增加到相应位置。位置不对的话，会报如下错误：init: /init.rc: 108: invalid option 'mkdir'

service wpa_supplicant /system/bin/logwrapper /system/bin/wpa_supplicant \ -Dwext -iwlan0 -c /data/misc/wifi/wpa_supplicant.conf disabled oneshot service启动部分放在init.rc的后面。

B：针对DHCP的修改，主要是创建需要的文件夹，修改文件权限；并增加DHCP服务。 # For DHCP mkdir /data/misc/dhcp 0777 dhcp dhcp chown dhcp dhcp /data/misc/dhcp

service dhcpcd /system/bin/logwrapper /system/bin/dhcpcd -BK -f /system/etc/dhcpcd/dhcpcd.conf wlan0 disabled oneshot service启动部分放在init.rc的后面。

2、配置文件的准备 这里主要是准备两个配置文件wpa_supplicant.conf和dhcpcd.conf。

A：wpa_supplicant.conf的准备 修改vendor/farsight/fs100/BoardConfig.mk，定义使用 wireless extension 作为wpa_supplicant 的driver。 # For Wifi BOARD_WPA_SUPPLICANT_DRIVER := WEXT 编译后，wpa_supplicant.conf文件会被复制到/out/target/product/fs100/system/etc/wifi/目录下，而且在/out/target/product/fs100/system/bin/目录下也会有wpa_supplicant这个程序。利用源码根目录下的“make_fs100_yaffs2_image.sh”生成的yaffs2文件系统“fs100_root” （也在源码根目录下）在相应的文件夹下也会生成这两个配置文件。

B：dhcpcd.conf的准备 修改源码目录下external/dhcpcd下的android.mk文件，取消以下语句的注释， 26 include $(CLEAR_VARS) 27 LOCAL_MODULE := dhcpcd.conf 28 LOCAL_MODULE_TAGS := user 29 LOCAL_MODULE_CLASS := ETC 30 LOCAL_MODULE_PATH := $(etc_dir) 31 LOCAL_SRC_FILES := android.conf 32 include $(BUILD_PREBUILT) 编译后，dhcpcd.conf文件会被复制到

合集下载

Linux内核移植与USB无线网卡驱动的研究与实现的开题报告

Linux内核移植与USB无线网卡驱动的研究与实现的开题报告

Linux内核移植与USB无线网卡驱动的研究与实现的开题报告一、选题背景随着无线网络的不断普及，无线网卡也成为了人们日常使用电脑和网络的必备设备之一。

而Linux作为一款开源操作系统，具有稳定性高、安全性好、自由度大等优点，在服务器、嵌入式设备等领域得到广泛应用。

因此，实现Linux内核的移植以及USB无线网卡驱动的开发，对于推动Linux技术在无线网络领域的应用具有重要意义。

二、选题意义本课题的研究意义主要包括以下几个方面：1.推进Linux技术在无线网络领域的应用：无线网络已经成为人们生活和工作中必不可少的一部分，而Linux作为一款广泛应用的操作系统，其在无线网络领域的应用具有重要意义。

2.提高嵌入式Linux内核移植的技能：嵌入式Linux内核移植是将Linux操作系统移植到嵌入式设备中的过程，掌握此技能对于嵌入式开发者来说至关重要。

3.加深对USB无线网卡驱动的理解：USB无线网卡作为上网的重要设备之一，了解其驱动的实现方法对于日常使用和开发无线网络应用程序具有重要意义。

三、研究内容和技术路线本课题的主要研究内容为Linux内核移植和USB无线网卡驱动的研究与实现。

具体技术路线如下：1.进行嵌入式设备的基础设置：搭建开发环境、完成所需工具链的安装和编译，构建内核与文件系统等。

2.进行Linux内核的移植：根据目标硬件平台的各种设备和外设等特点，进行系统内核的移植和设置，并测试内核。

3.开发USB无线网卡驱动：了解USB无线网卡的驱动机制，进行驱动程序设计与开发，完成网卡与Linux内核的驱动程序的交互模块的程序。

4.进行无线网络测试：安装Linux系统及无线网卡驱动程序，完成站点间无线通信测试，分析测试结果并进行优化。

四、预期成果本课题主要的预期成果为：1.实现嵌入式Linux内核的移植；2.开发USB无线网卡驱动程序，实现与内核的交互；3.完成无线网络的测试，获得测试结果并进行优化；4.形成相关实验报告和学术论文。

Kail linux破解wifi教程

Kail linux破解wifi教程

VMware Workstation虚拟机在虚拟机安装好kail linunx系统无线网卡（芯片为3070或者1887L都支持Linux）一.打开终端，用airmon-ng命令查看如果出现无法访问…没有那个文件或目录解决办法：先在window主机上按win+r键然后输入services.msc1.启动类型改为自动…2.启动服务状态…3.确定2.二.打开虚拟机的设置，改成跟下图中2一样（如果为灰色无法更改，则需要关闭kail系统后再改）将usb无线网卡插在电脑上，（注意：网卡芯片为3070或者8187L，买的时候要注意）点击虚拟机-> 可移动设备-> 选择那个有WLAN的-> 连接三.命令ifconfig查看网卡信息，有wlan0表示连接成功四.命令airmon-ng start wlan0开启网卡监听模式五.输入iwconfig命令查看网卡信息，wlan0mon网卡名加了mon则表示成功六.命令airodump-ng wlan0mon，开始扫描WiFi，按ctrl+c结束任务BSSID为wifi的MAC地址，PWR为信号强弱程度，数值越小信号越强；#DATA为数据量，越大使用的人就越多，CH为信道频率（频道），ESSID为wifi的名称，中文可能会有乱码ENC代表用的加密的方式AUTH代表认证的方式ESSID是WIFI的名字CIPHER: 检测到的加密算法七,接着输入airodump-ng --bssid BSSID -c 信道频率-w 抓包存储的路径wlan0mon数据包已经正在抓取如果抓取不到数据，新建一个终端：键入airepaly-ng -0 0 -c 连接到WiFi的手机mac地址-a bssid 网卡名（一般为wlan0mon）如：aireplay-ng -0 0 -c B8:37:65:94:5D:13 -a BC:5F:6F:3D:03:74 wlan0mon(0 WiFi设备无限次数,-0 8则攻击8次。

(2020年整理)RTL8723BUWiFiBT模块移植(WiFi部分).doc

(2020年整理)RTL8723BUWiFiBT模块移植(WiFi部分).doc

本次修改基于厂商提供的RTL8723BU_WiFi_linux_v4.3.16_14189.XXXX0519_BTCOEXXXXX119-5844包下载链接：一修改记录：1.配置linux内核(1)Networking support --->Wireless下增加802.11 协议栈的支持---Wireless<M> cfg80211 - wireless configuration API[*] nl80211 testmode command[*] enable developer warnings[*] cfg80211 regulatory debugging[*] enable powersave by default[ ] cfg80211 DebugFS entries[ ] use statically compiled regulatory rules database[*] cfg80211 wireless extensions compatibility[*] Wireless extensions sysfs files-*- Common routines for IEEE802.11 drivers[ ] lib80211 debugging messages[*] Allow reconnect while already connected<M> Generic IEEE 802.11 Networking Stack (mac80211)[ ] PID controller based rate control algorithm[*] Minstrel[*] Minstrel 802.11n supportDefault rate control algorithm (Minstrel) --->[*] Enable mac80211 mesh networking (pre-802.11s) support[*] Enable LED triggers[ ] Export mac80211 internals in DebugFS[ ] Select mac80211 debugging features --->(2) 配置Device Drivers --->USB support ---><*> USB Wireless Device Management support 支持WIFI2.将RTL8723BU_WiFi_linux_v4.3.16_14189.XXXX0519_BTCOEXXXXX119-5844/driver下的压缩包拷贝到ANDROID_SDK/kernel_imx/drivers/net/wireless下，解压，修改其Makefile，编译wifi 驱动模块,修改内容如下：CONFIG_PLATFORM_IMX6Q = yifeq ($(CONFIG_PLATFORM_IMX6Q), y)EXTRA_CFLAGS += -DCONFIG_LITTLE_ENDIANEXTRA_CFLAGS += -DCONFIG_IOCTL_CFG80211 -DRTW_USE_CFG80211_STA_EVENT -DCONFIG_PLATFORM_ANDROID -DCONFIG_ANDROID -DCONFIG_CONCURRENT_MODE ARCH := armCROSS_COMPILE := XXX/prebuilts/gcc/linux-x86/arm/arm-eabi-4.6/bin/arm-eabi-KSRC := XXX/kernel_imx//MODULE_NAME := 8723buendif如果（1）中选项没有选上，会导致加载wifi模块时报如下错误：rtl8723bu: no symbol version for cfg80211_ready_on_channelrtl8723bu: Unknown symbol cfg80211_ready_on_channel (err -22)rtl8723bu: Unknown symbol odm_SwAntDetectInit (err 0)rtl8723bu: no symbol version for __ieee80211_get_channelrtl8723bu: Unknown symbol __ieee80211_get_channel (err -22)rtl8723bu: no symbol version for cfg80211_roamedrtl8723bu: Unknown symbol cfg80211_roamed (err -22)rtl8723bu: no symbol version for wiphy_registerrtl8723bu: Unknown symbol wiphy_register (err -22)原因就是：编译WiFi模块时会去KSRC所指的路径下找相应的库，若果相关的编译选项没有选上会导致某些库缺失，从而导致编出来的WiFi模块不完整。

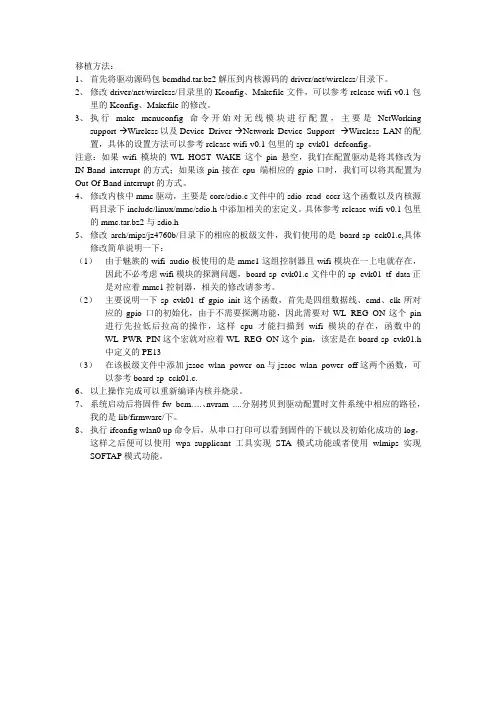

AP62X2 wifi模块移植说明
