- 1 - 红外线气体成像仪原理
红外线气体成像仪是一种基于红外光谱原理的气体检测仪器。它可以实现对气体的定量探测和成像分析，具有高灵敏度、高精度、高速度、非接触式探测等特点，广泛应用于环境监测、工业生产、公共安全等领域。
红外线气体成像仪的原理是利用气体分子对红外辐射的吸收能力不同，通过红外光谱技术对气体进行检测。红外线气体成像仪发射出一束红外光线，经过气体后，被吸收或散射。未被吸收或散射的光线通过光学系统成像在探测器上，形成一个包含气体信息的光谱图像。
然后将这个图像进行处理，通过光谱分析技术，识别出各种气体分子的光谱信号，从而实现对气体的定量探测和成像分析。
红外线气体成像仪不仅可以对气体的浓度进行定量分析，还可以对气体的形态进行成像分析。与传统气体检测仪相比，红外线气体成像仪具有更高的可靠性和检测效率，可以有效地保障人们的生命安全和健康环境。

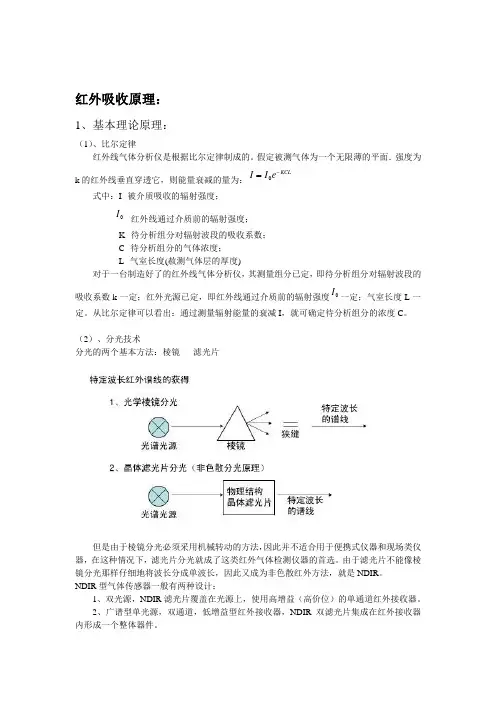

红外吸收原理：
1、基本理论原理：
（1）、比尔定律
红外线气体分析仪是根据比尔定律制成的。假定被测气体为一个无限薄的平面．强度为k的红外线垂直穿透它，则能量衰减的量为：KCLeII0
式中：I--被介质吸收的辐射强度；
0I--红外线通过介质前的辐射强度；
K--待分析组分对辐射波段的吸收系数；
C--待分析组分的气体浓度；
L--气室长度(赦测气体层的厚度)
对于一台制造好了的红外线气体分析仪，其测量组分已定，即待分析组分对辐射波段的吸收系数k一定；红外光源已定，即红外线通过介质前的辐射强度0I一定；气室长度L一定。从比尔定律可以看出：通过测量辐射能量的衰减I，就可确定待分析组分的浓度C。
（2）、分光技术
分光的两个基本方法：棱镜 滤光片
但是由于棱镜分光必须采用机械转动的方法，因此并不适合用于便携式仪器和现场类仪器，在这种情况下，滤光片分光就成了这类红外气体检测仪器的首选。由于滤光片不能像棱镜分光那样仔细地将波长分成单波长，因此又成为非色散红外方法，就是NDIR。
NDIR型气体传感器一般有两种设计：
1、双光源，NDIR滤光片覆盖在光源上，使用高增益（高价位）的单通道红外接收器。
2、广谱型单光源，双通道，低增益型红外接收器，NDIR双滤光片集成在红外接收器内形成一个整体器件。 双光源的红外传感器的特点：外围电路的信号容易提取，一般的电子元器件和设计都能实现光电信号的转换，但其缺点是显而易见的：
①、双光源对电的消耗大。
②、光源与光源之间的距离大造成信号补偿的不准确性。
③、光源面积不规则，NDIR滤光片不能完全覆盖。
④、要求大尺寸的NDIR滤光片。
单光源红外传感器的特点：
①、单光源耗电量低。
②、双通道的集成结构使性能稳定度非常高。
PA200-GXH(A)型
智能红外线气体分析器
使用说明书
CF1.515.009SM
2009年11月第三版
用户在川仪心中 川仪在用户身边 高新技术企业
ISO9001认证企业
ISO14001
认证企业 ®
重庆川仪分析仪器有限公司 重要说明
使用产品之前，请认真阅读本说明
重庆川仪分析仪器有限公司严格按国家有关标准及企业标准设计、制造并测试其
产品。由于这些仪器技术含量高、应用复杂，用户必须正确安装、使用和维护，才能
保证产品工作满足其技术规范。当用户安装、使用和维护这些产品时，必须遵守说明
书的有关规定，否则造成不良后果：如缩短产品寿命、人身伤害、财产损失、损坏仪
表及厂家保证失效等。在安装、使用和维护这些产品之前，必须仔细阅读其说明书。
如果发现说明书有不正确或不完善的地方，请与我公司销售部门或其他相关部门联系，
并可索取改进后的说明书或相关资料。
▲如果用户对说明书有不清楚的地方，请与我公司销售部门或代理商联系。
▲严格遵循说明书有关警告、注意事项及产品标识的有关规定。
▲认真培训产品使用人员，使其能正确安装、使用和维护本产品。
▲严格按说明书、当地环境及国家有关规定安装本产品，特别是正确的电气连接。
▲为确保仪器性能，应当安排专业人员使用我公司指定的替换部件。任何未经认可的部
件或操作步骤都可能影响产品的性能，甚至造成损失。
▲除专业人员对设备进行维护之外，应确保设备门全部关好、保护盖全部安装到位，
以防止电冲击和人身伤害。
目 录
概 述 ------------------------------------------------------------------------------------------------------ 1
第一章 主要技术参数 ------------------------------------------------------------------------------- 2
北京斯泰迪自控设备有限公司技术指导 指导编号：000STD002 指导作业名称：QGS-08C Ex隔爆红外县气体分析器说明书 STD

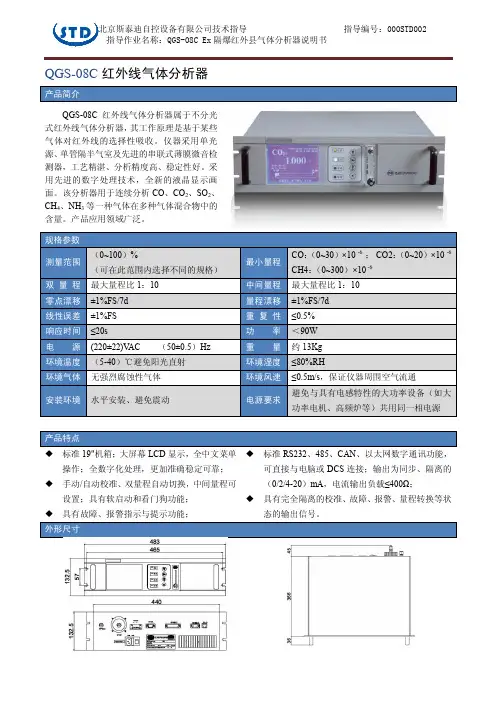

QGS-08C红外线气体分析器
产品简介
QGS-08C红外线气体分析器属于不分光
式红外线气体分析器，其工作原理是基于某些
气体对红外线的选择性吸收。仪器采用单光
源、单管隔半气室及先进的串联式薄膜微音检
测器，工艺精湛、分析精度高、稳定性好。采
用先进的数字处理技术，全新的液晶显示画
面。该分析器用于连续分析CO、CO2、SO2、
CH4、NH3等一种气体在多种气体混合物中的
含量。产品应用领域广泛。
规格参数
测量范围 （0~100）%
（可在此范围内选择不同的规格） 最小量程 CO：（0~30）×10 -6 ； CO2：（0~20）×10 -6
CH4：（0~300）×10 -6
双 量 程 最大量程比1：10 中间量程 最大量程比1：10
零点漂移 ±1%FS/7d 量程漂移 ±1%FS/7d
线性误差 ±1%FS 重 复 性 ≤0.5%
响应时间 ≤20s 功 率 ＜90W
电 源 (220±22)VAC （50±0.5）Hz 重 量 约13Kg
环境温度 （5-40）℃避免阳光直射 环境湿度 ≤80%RH
环境气体 无强烈腐蚀性气体 环境风速 ≤0.5m/s，保证仪器周围空气流通
安装环境 水平安装、避免震动 电源要求 避免与具有电感特性的大功率设备（如大
功率电机、高频炉等）共用同一相电源
产品特点
标准19"机箱；大屏幕LCD显示，全中文菜单
操作；全数字化处理，更加准确稳定可靠；
手动/自动校准、双量程自动切换，中间量程可
设置；具有软启动和看门狗功能；
具有故障、报警指示与提示功能； 标准RS232、485、CAN、以太网数字通讯功能，
可直接与电脑或DCS连接；输出为同步、隔离的
（0/2/4-20）mA，电流输出负载≤400Ω；
具有完全隔离的校准、故障、报警、量程转换等状
