室外给水管网给水管道安装检验批质量验收记录
05060101001单位（子单位）
工程名称分部（子分部）
工程名称建筑给水排水及
供暖/室外给水
管网分项工程名称给水管道安装
施工单位项目负责人检验批容量
分包单位分包单位项目
负责人检验批部位室外给水管网给水
管道安装检验批
施工依据验收依据《建筑给水排水及采暖工程质量
验收规范》GB50242-2002
主
控
项
目验收项目设计要求及
规范规定最小/实际
抽样数量检查记录检查结果
1埋地管道覆土深度第9.2.1条/
2给水管道不得直接穿越污染源第9.2.2条/
3管道上可拆和易腐件，不埋在土中第9.2.3条/
4管井内安装与井壁的距离第9.2.4条/
5管道的水压试验第9.2.5条/
6埋地管道的防腐设计要求/
7管道的冲洗与消毒第9.2.7条/
一
般
项
目1管道和支架的涂漆第9.2.9条/
2阀门、水表安装位置第9.2.10条/
3给水与污水管平行铺设的最小间距第9.2.11条/
4铸铁管承插捻口连接的对口间隙第9.2.12条/
铸铁管沿直线敷设，承插捻口连接的
环型间隙第9.2.13条/
捻口用的油麻填料必须清洁，填塞后
应捻实第9.2.14条/
捻口用水泥强度应不低于32.5MPa，接
口水泥应密实饱满第9.2.15条/
采用水泥捻口的给水铸铁管，在安装
地点有侵蚀性的地下水时，应在接口
处涂抹沥清防腐层第9.2.16条/
橡胶圈接口的埋地给水管道第9.2.17条/
5管道
安装
允许
偏差坐标铸铁管埋地100mm/
敷设在沟槽内50mm/
钢管、
塑料管、复
合管埋地100mm/
敷沟内或架空40mm/
标高铸铁管埋地±50mm/
敷设地沟内±30mm/
水平
管纵
向横
向弯
曲钢管、
塑料管、复
合管埋地±50mm/
敷沟内或架空±30mm/
铸铁管直段(25m以
上)起点～终
点40mm/
钢管、
塑料管、
复合管直段(25m以
上)起点～终
点30mm/
施工单位
检查结果专业工长（施工员）：
项目专业质量检查员：
年 月 日
监理（建设）单位
验收结论专业监理工程师
室外排水管道(双壁波纹管)工程施工及验收技术说明(图文)
页脚内容1

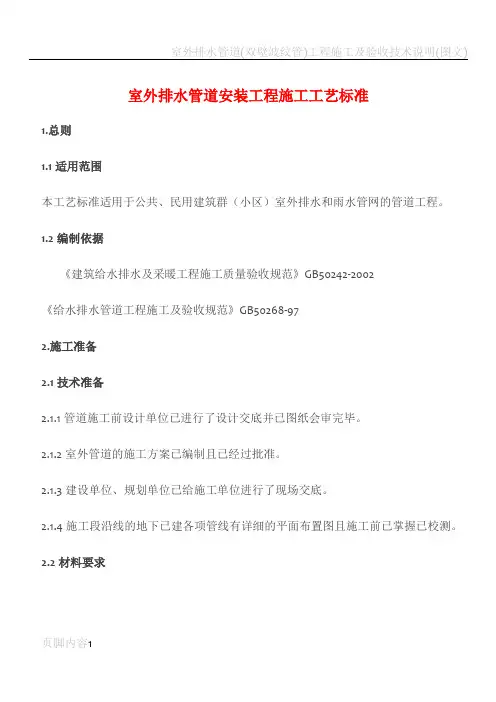

室外排水管道安装工程施工工艺标准
1.总则
1.1适用范围
本工艺标准适用于公共、民用建筑群（小区）室外排水和雨水管网的管道工程。
1.2编制依据
《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002
《给水排水管道工程施工及验收规范》GB50268-97
2.施工准备
2.1技术准备
2.1.1管道施工前设计单位已进行了设计交底并已图纸会审完毕。
2.1.2室外管道的施工方案已编制且已经过批准。
2.1.3建设单位、规划单位已给施工单位进行了现场交底。
2.1.4施工段沿线的地下已建各项管线有详细的平面布置图且施工前已掌握已校测。
2.2材料要求 室外排水管道(双壁波纹管)工程施工及验收技术说明(图文)
页脚内容2 2.2.1铸铁管：管壁薄厚均匀，内外光滑整洁，无浮砂、包砂、粘砂，更不允许有砂眼、裂纹、飞刺和疙瘩，承插口的内外径及管件造型规矩。
2.2.2钢筋砼管及陶土管：管材的内外壁应光洁，无蜂窝、坍落、露筋、空鼓及明显的痕纹和凹陷。
2.2.3硬聚氯乙烯（PVC-U）双壁波纹排水管：承插口处的轮廓应清晰，造型规矩，与插口配套，没有有影响接口密封性的缺陷。
2.2.4弹性橡胶胶圈：外观应光滑平整，无气孔、裂缝、卷褶、破损、重皮等缺陷。
2.3主要机具
圆头锤、扁錾、捻凿、皮老虎、撬棍、千斤顶、链式手拉葫芦、手锯、钢卷尺、盘尺、水平尺、量角规等。
2.4作业条件
2.4.1室外地坪标高已定位，水源、电源均具备。
2.4.2沟槽已验收合格。
2.4.3管材、管件均已检验合格，并具备所要求的技术资料。
3.操作工艺
3.1工艺流程
沟槽开挖与验收→散管和下管→管道安装→闭水试验→管沟回填→砌井。 室外排水管道(双壁波纹管)工程施工及验收技术说明(图文)
页脚内容3 3.2沟槽开挖与验收
3.2.1按图纸要求测出管道的坐标与标高后，再按图示方位打桩放线，确定沟槽位置、宽度和深度，其坐标和标高应符合设计要求。

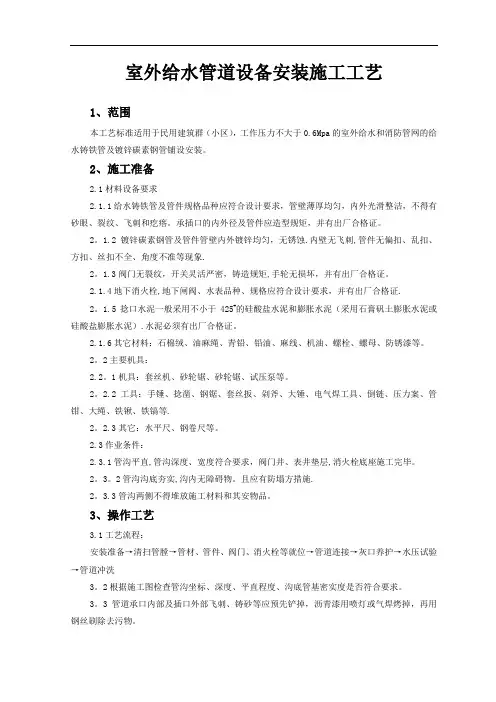

室外给水管道设备安装施工工艺
1、范围
本工艺标准适用于民用建筑群（小区），工作压力不大于0.6Mpa的室外给水和消防管网的给水铸铁管及镀锌碳素钢管铺设安装。
2、施工准备
2.1材料设备要求
2.1.1给水铸铁管及管件规格品种应符合设计要求，管壁薄厚均匀，内外光滑整洁，不得有砂眼、裂纹、飞刺和疙瘩。承插口的内外径及管件应造型规矩，并有出厂合格证。
2。1.2镀锌碳素钢管及管件管壁内外镀锌均匀，无锈蚀.内壁无飞刺,管件无偏扣、乱扣、方扣、丝扣不全、角度不准等现象.
2。1.3阀门无裂纹，开关灵活严密，铸造规矩,手轮无损坏，并有出厂合格证。
2.1.4地下消火栓,地下闸阀、水表品种、规格应符合设计要求，并有出厂合格证.
2。1.5捻口水泥一般采用不小于425#的硅酸盐水泥和膨胀水泥（采用石膏矾土膨胀水泥或硅酸盐膨胀水泥）.水泥必须有出厂合格证。
2.1.6其它材料：石棉绒、油麻绳、青铅、铅油、麻线、机油、螺栓、螺母、防锈漆等。
2。2主要机具：
2.2。1机具：套丝机、砂轮锯、砂轮锯、试压泵等。
2。2.2工具：手锤、捻凿、钢锯、套丝扳、剁斧、大锤、电气焊工具、倒链、压力案、管钳、大绳、铁锹、铁镐等.
2。2.3其它：水平尺、钢卷尺等。
2.3作业条件：
2.3.1管沟平直,管沟深度、宽度符合要求，阀门井、表井垫层,消火栓底座施工完毕。
2。3。2管沟沟底夯实,沟内无障碍物。且应有防塌方措施.
2。3.3管沟两侧不得堆放施工材料和其安物品。
3、操作工艺
3.1工艺流程：
安装准备→清扫管膛→管材、管件、阀门、消火栓等就位→管道连接→灰口养护→水压试验→管道冲洗
3。2根据施工图检查管沟坐标、深度、平直程度、沟底管基密实度是否符合要求。
3。3管道承口内部及插口外部飞刺、铸砂等应预先铲掉，沥青漆用喷灯或气焊烤掉，再用钢丝刷除去污物。
3。4把阀门、管件稳放在规定位置，作为基准点.把铸铁管运到管沟沿线沟边，承口朝向来水方向。
室外给水管网安装工程的质量检验与验收
摘要：
室外给水管网是现代城市基础设施中至关重要的一部分，其质量直接关系到市民的生活用水安全和城市的可持续发展。为了确保室外给水管网安装工程的质量，需要进行全面的检验与验收工作。本文将从施工前准备、管道安装、管材质量和施工质量等方面，介绍室外给水管网安装工程的质量检验与验收要点。
一、施工前准备
1. 建立合适的检验与验收制度：制定详细的室外给水管网安装工程质量检验与验收方案，明确检验与验收的内容、标准和流程。
2. 验收准备工作：确保所有施工材料和设备符合相关的标准和规定，以保证验收工作的顺利进行。
二、管道安装
1. 管道选材：选择符合国家标准的管材，并对其进行抽样测试，确保质量符合要求。 2. 管道铺设：铺设前需对土地进行充分的勘测，确保排水畅通，同时要合理安排管道坡度，以保证水流的稳定性。铺设过程中，需注意管道的连接是否牢固，是否存在漏水等问题。
3. 排气排水：安装完成后，进行排气和排水操作，确保管道内无气体和杂质，并确保水的流量和压力符合要求。
三、管材质量
1. 管道材质检验：对管材进行尺寸、厚度、外观等方面的检验，确保管材质量符合相关标准。
2. 管道连接质量：对管道的焊接和连接部分进行检验，确保焊缝牢固、连接紧密，不出现渗漏等问题。
3. 防腐、防锈处理：对管道进行防腐、防锈处理，确保其能够抵御外界环境的侵蚀和腐蚀。
四、施工质量
1. 工程验收：对施工过程中的各项参数和工艺进行检查，确保施工符合设计要求。 2. 施工记录和资料：及时记录工程施工过程中的各项数据和参数，形成详细的施工记录，为工程验收提供依据。
3. 安全防护：施工过程中，要严格按照安全规定进行操作，并进行必要的安全防护措施，确保施工人员的人身安全。
结论：
室外给水管网安装工程的质量检验与验收是确保工程质量的重要环节。仅仅施工过程中严格按照相关标准和规范进行操作是不够的，符合要求的材料和设备的使用、合格的施工水平以及全面的质量检验和验收工作才能确保室外给水管网安装工程的可靠性和安全性。只有在质量检验与验收工作中把握好每个环节，确保每个环节的要求完全得到满足，才能保证室外给水管网的正常工作和长久使用。
